第1步电路图和元件

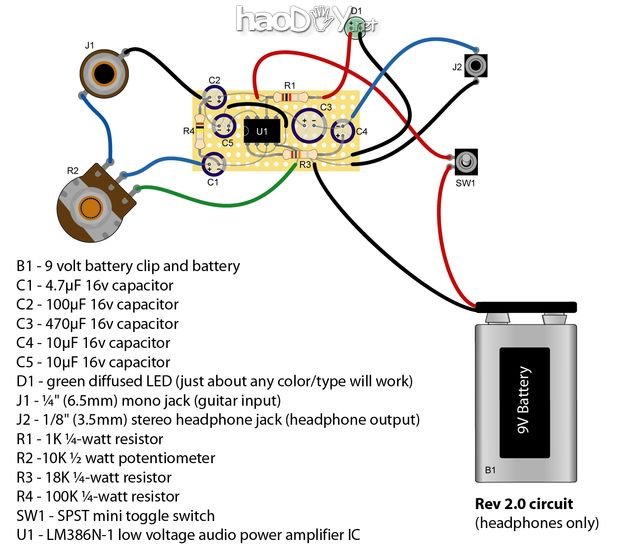

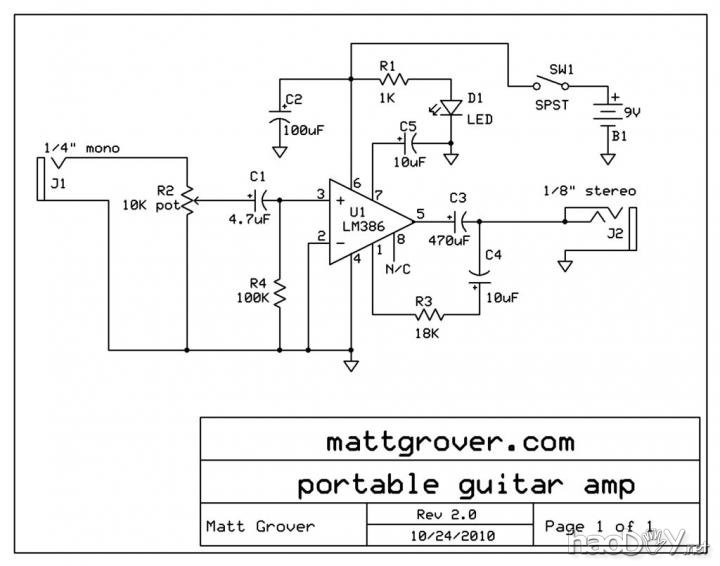

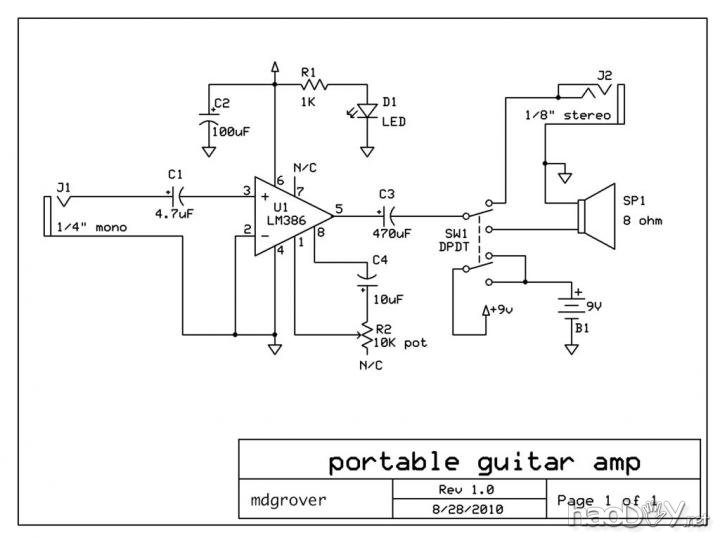

电路原理图见上图。

所需材料有：

B1– 9伏电池西安夹和电池
C1 - 4.7μF 16v电容
C2 - 100μF 16v电容
C3 - 470μF 16v 电容
C4 - 10μF 16v 电容
D1 – 绿光LED
J1 - ¼" (6.5mm)单声道插座(吉他输入)
J2 - 1⁄8" (3.5mm)立体声耳机接口(耳机输出)
R1 - 1kΩ ¼-瓦电阻

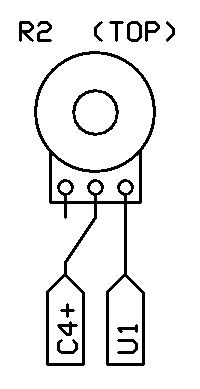

R2 -10kΩ ½瓦电位计
SP1 - 8Ω  ½瓦喇叭 (2¼"直径)

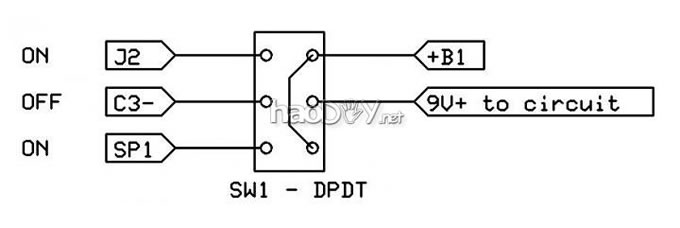

SW1 - DPDT迷你拨动开关

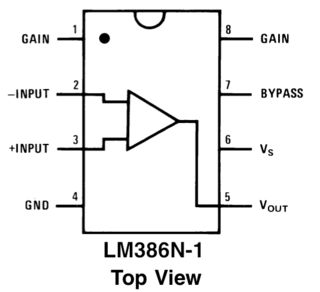

U1 - LM386N-1低压音频功率放大IC

其他包括面包板和面包板跳线、R2旋钮、其他导线和焊料。

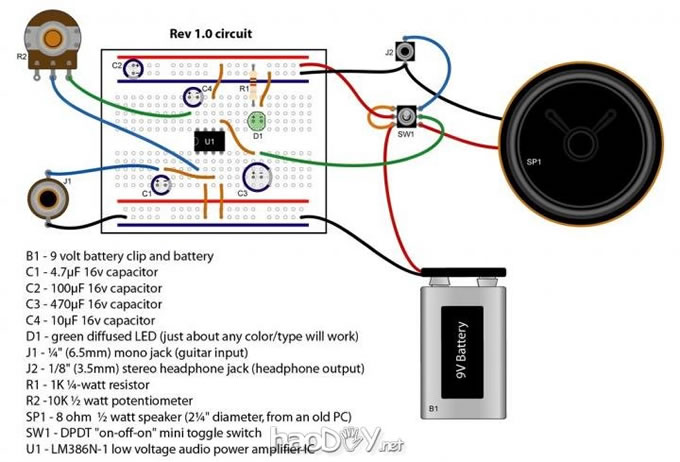

第2步测试电路

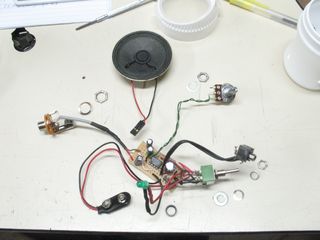

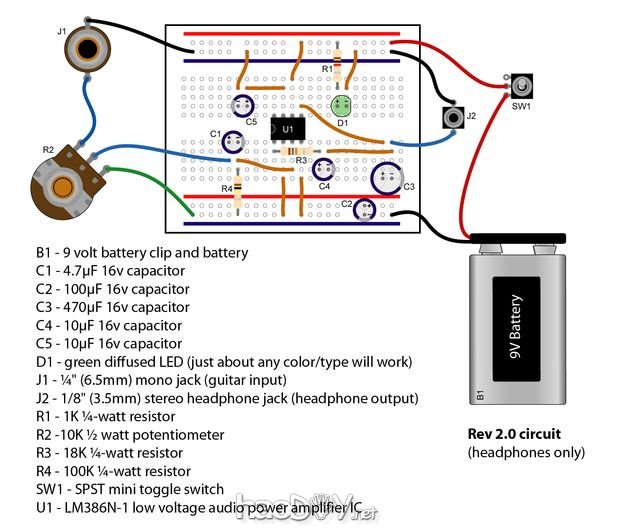

首先在各个元件上焊接导线，然后按照原理图连接测试。这一步是可选的。

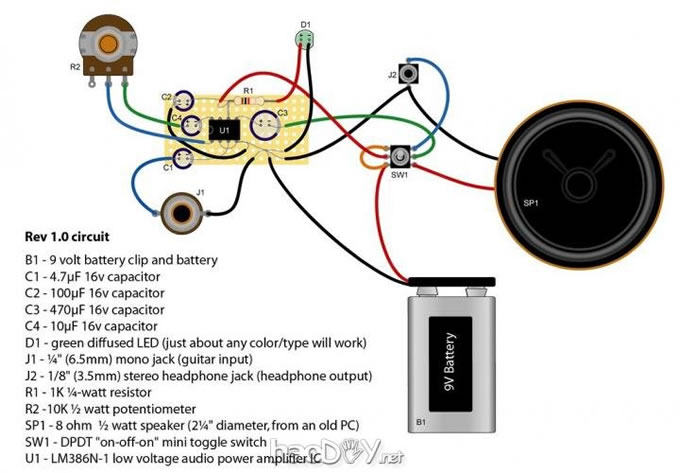

第3步焊接

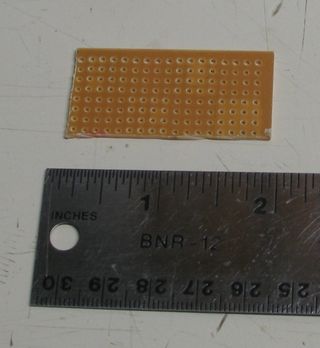

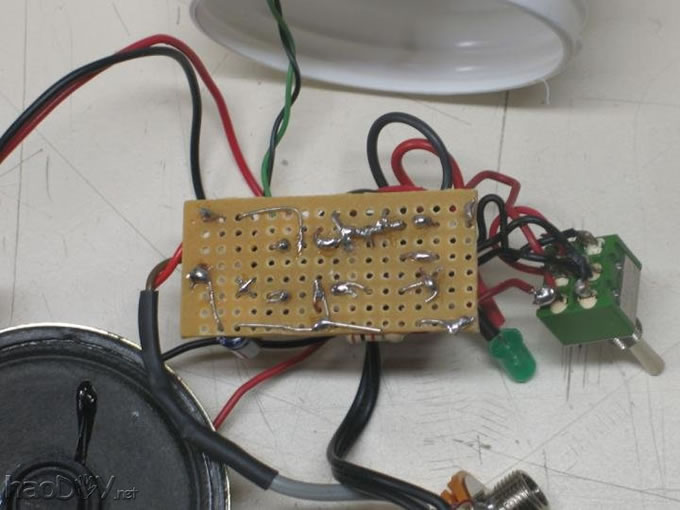

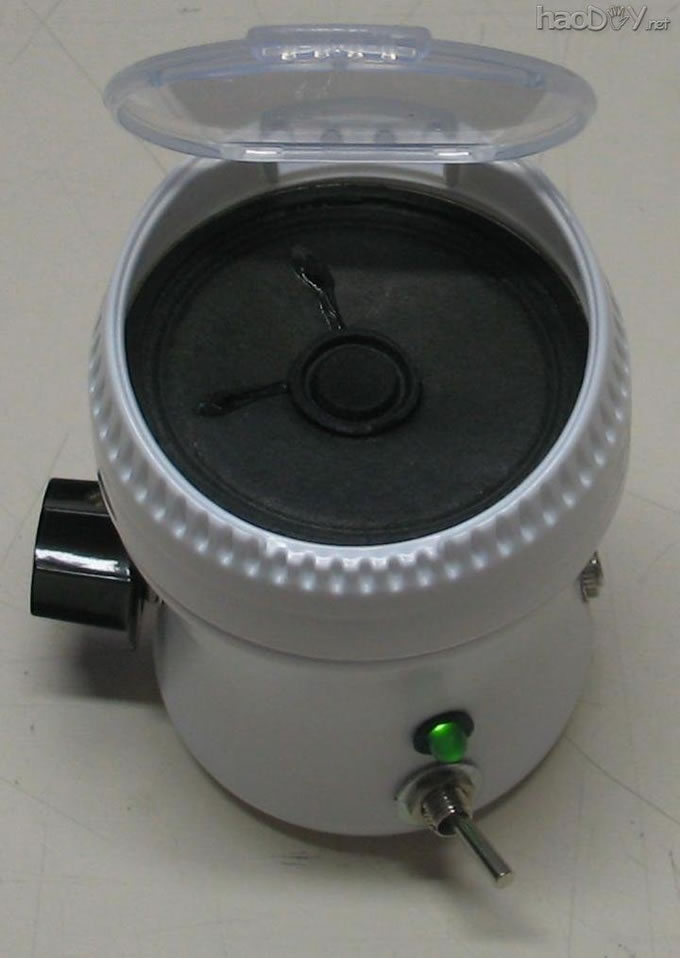

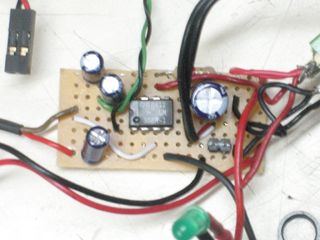

在面包板上焊接元器件。最后把电路板和喇叭都塞进口香糖盒子里，制作完成！

第4步其他用途和制作

这个制作还可以有许多用途，可以插入任何音源（例如iPod的），此时须用一个适配器来转换单声道输入接口。

这个放大器也可以当作单独的扬声器，只需要再另加一个放大器。

如果再制作另外一个放大器，两个一起就做成立体声的了。
