确切的说,这不是我的第一次,应该是第二次。记得第一次是在小学3年级的时候,在同学家里带了1对1寸大小的喇叭回家,当时看见同学爸爸自己DIY影响设备,心里就在想,我把这对喇叭也弄出声音来就好了,请教后回家直接接上铜线,居然真的有声音,但感觉声音很小,于是乎?联想到同学爸爸的那对书架箱,那时只知道上面有个小喇叭,下面有个大喇叭,我就凭着记忆里的箱子,用三合板做了一对“非常垃圾”但很感动的箱子,没有高音喇叭,我就钻个孔,塞个牙膏盖子替代,只要有型就可以。接上随身AIWA卡带机每天不停的听,那种滋味,只能留在回忆里了。年前,我们这里不知道怎么回事,几乎下了一个月的雨,由于家里的阁楼家里人不同意我使用,使我的DIY计划受到了很大的影响,大年初四才开始多云转晴,我那“欲火焚烧”的心再也停息不下来了,一大早6点半就起床洗漱,自己煮碗面吃了就开工;这时,我大脑一片茫然,不知所措,不知道是激动还是冲动,就要开始了却不知道如何下手,只能坐在一旁想了想,慢慢把大脑理清楚,把先画好的尺寸图拿出来先看看,按照图纸的尺寸用铅笔画好,一步一步走入DIY的乐趣中。(我的图纸是坛里找的,听说是非常经典的4寸全频箱,看看也简单,就照画了一张,在这里谢谢提供图纸给大家分享的前辈!)
在本地建材市场买的18MM中密度板,看日期是2007年生产的(本地人很少用这么后的板子,造成少量库存),质量
在自己家的平台上做事,没人管我,无拘无束,干起来就是爽
先准备好工具,有了实用的工具才能做好箱子嘛
第一次用电动工具裁板材,有点不适应,手里发抖,呵呵:)
在发抖的手中裁出来的板子,不知道质量如何?
钻空我是用的“飞机”,本打算用修边机的,由于孔小,就用“飞机”了,省时省力,精度也还不错,就是车孔的时候我吃亏了,把我的裤子给挂上了,一个裂口出现了,我的裤子就这么毁了,打6折后还1百多块呢,5555555[/size6]
用小“飞机”车的孔,我自己还用手工刀微微的沉了点孔,喇叭上有密封垫,起到密封沉孔。
没注意,不小心挂上了
第一次这种工程的活,慢的很,没有经验,早晨虽然起的早,但开工时间晚,一会不是电话响,就是家人叫帮忙,烦的很,一天下来,只把要用的板材裁好了,中途也小休息了会,午睡也是少不了的。
一天下来,只裁好了料,晚上平台冷,还是身体重要,第二天再开工吧。
今天本来是不能开工的,昨天几个车友(越野摩托车)约好去山里野野的,山里还有车友已经准备好野味等我们,时间是早上8点集合,8点半准时出发。但有几个车友上午有事,就临时改成下午12点半集合,12点40准时出发。正好上午有时间动动手了。
拿出昨天裁好的板材和需要的工具
天空中的太阳爷爷早早就起来了,我也趁着暖暖的阳光抓紧时间动手,下午可没有时间做了,要进山野去#p#分页标题#e#
因为只有一个人,不能同时拍照同时做,所以过程没有拍下来,听前辈说的,做箱子最好不用铁钉,用木签或竹签

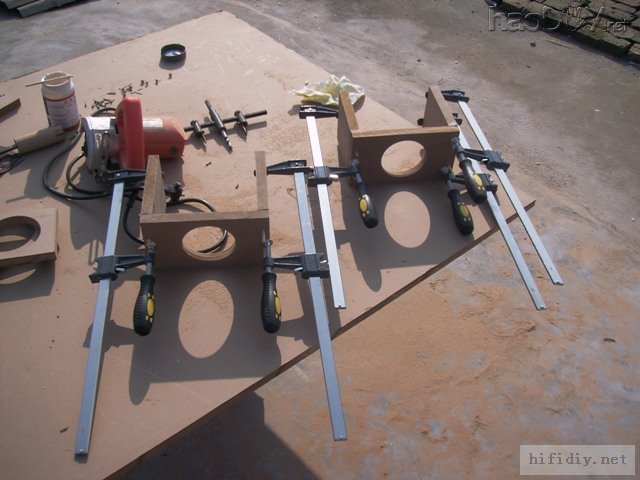

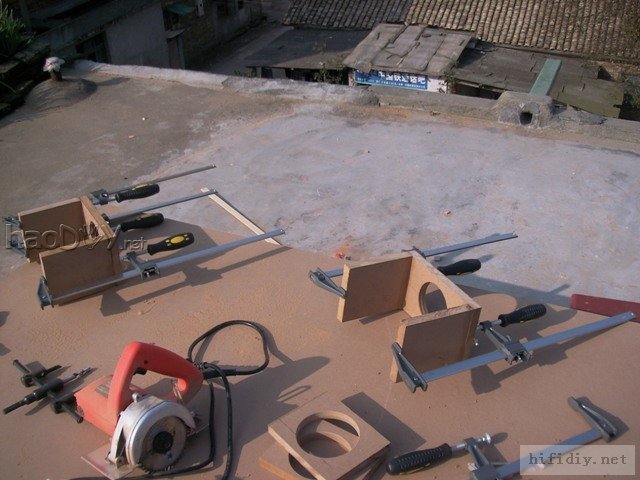

用的是F夹压紧,在这里购买 http://shop.haodiy.net/list.50021412.html 比G字夹方便还省钱呢。还有一个好处,比G夹更长,为以后做大箱子做好准备。 一上午的时间过的真快,由于12点半就要集合,在家里还要准备好装备,只能做这些了
看看缝隙还不错,说明我有做“木工的天赋”。哈哈:)
野完了,野味也进肚了,想喝酒,但一想到那些因为酒后驾车的后果,还是忍忍,对不起肚子了吧,“生命是自己的,大家爱惜生命”“烧无止境,适可而止”。晚上回来的还早,就再动动手

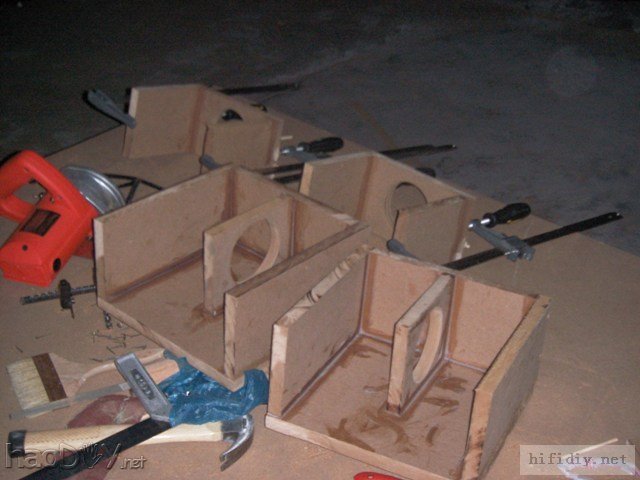

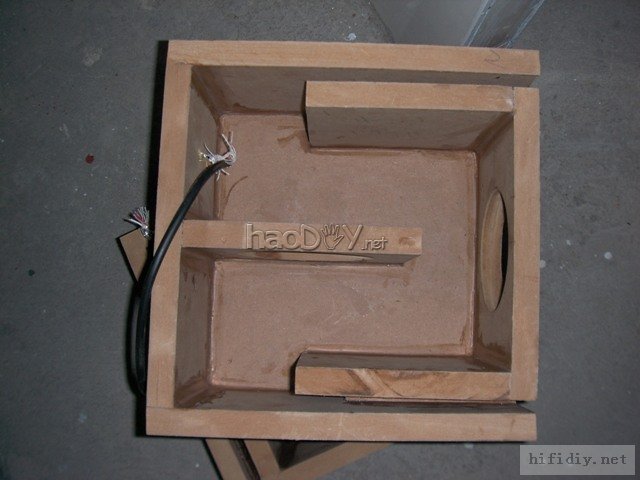

把上下板和中间隔板安装上

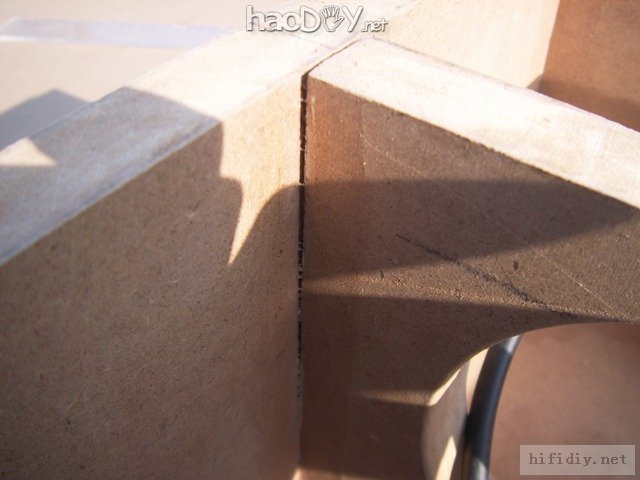

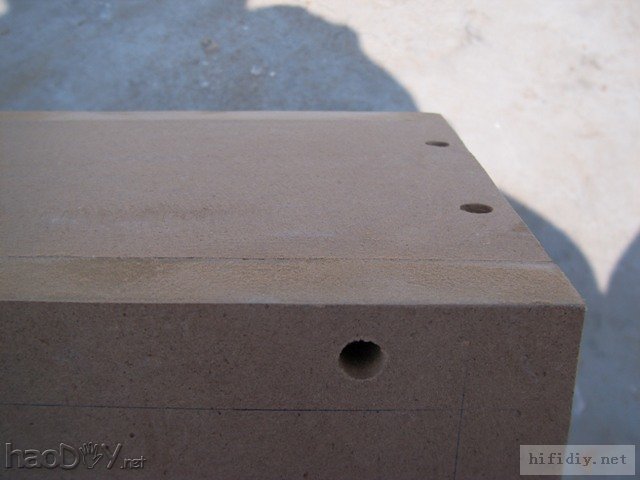

今天休息,终于又可以开工了,拿出我前面做好的部分,哇!!一个好大问题出现了,裂了一条缝,很大的哟(很幼稚的话),不知道是我买的白胶性能不行还是竹签固定不死的原因,总之,裂开了,轻轻一掰就开了,正好对面楼顶一个伯伯在享受阳光的沐浴,他是一个有着几十年木工经验的老“博士”了(我们本地人把技术好的木工师傅尊称为“博士”),赶紧请教他,他到我平台上看了一下情况后说,你这样用竹签是很难固定死的,用夹子夹紧后松开只要轻轻一掰就会松动,现在最好的工具就是气泵枪钉,省时省力,效果又好,如果你现在没有的话,只能用螺丝了。在他的指导下,我开始用螺丝固定了,前面准备工具和材料的时候,我为了做箱子,花40元买了一些不锈钢螺丝,但都是小螺丝,达不到18mm长度,只能用电钻沉孔,又要花些时间了。
开裂了,轻轻一掰就分开,不密封有什么用,只能返工,用螺丝固定。
虽然用螺丝固定的这个方法要耗时些,但效果很明显,能够密封好接缝处。而且做起来也不要那么轻手轻脚的了,感觉反而更快。

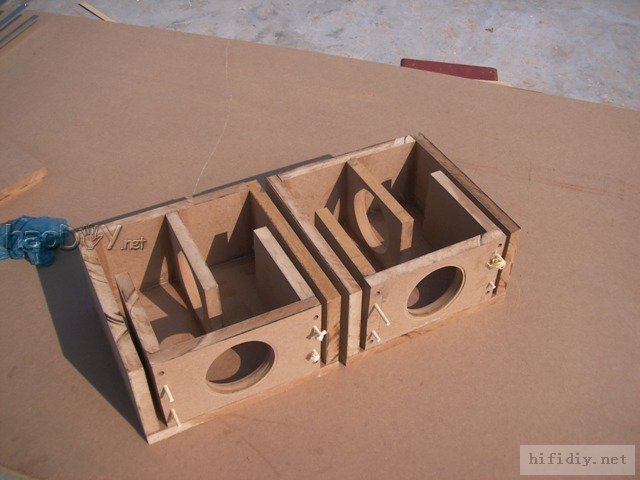

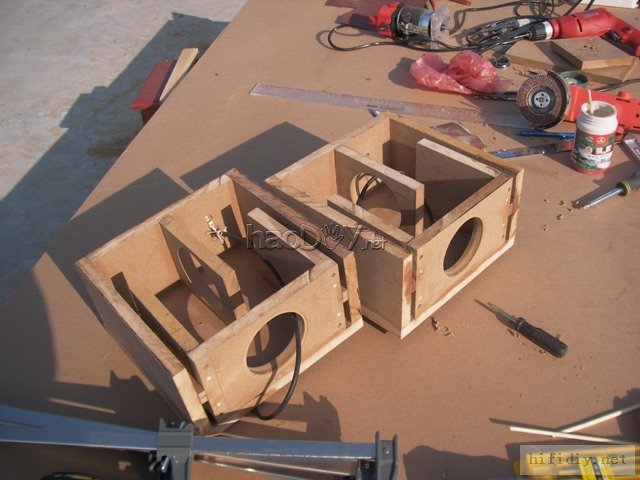

不知不觉就做了这么多,赶紧拍点照片,不然就没什么拍的了。
把中间几个隔板安装完了,应该考虑一下安装接线柱的问题,为什么要考虑呢,因为我在本地买了4个接线柱,JS说是镀金全铜的,但经过我仔细观察,全铜的应该没问题,但镀金就太勉强了。那4个接线柱接线脚太短了,没有办法穿过板子,我上次打电话给胆艺轩坛里一前辈讨教,他说可以用亚可利面板做一个接线板,但我感觉在后板上开一个“豆腐”块,有点不舒服(就是感觉别扭,说不出什么感觉)。还是想办法吧,最后觉得沉孔能解决问题。还行,经过几次的探索,终于成功了。

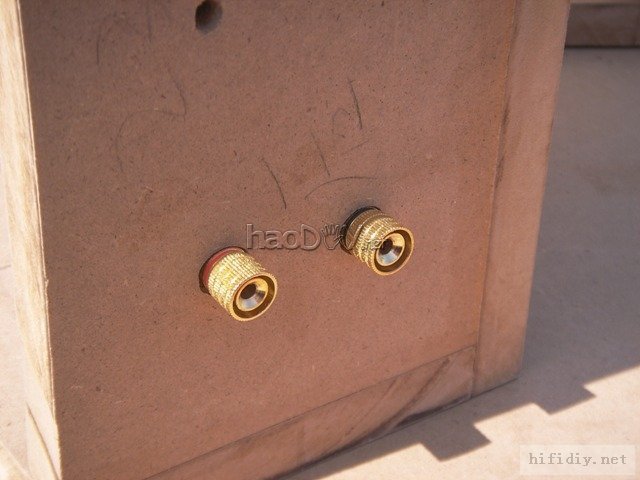

表面沉孔不要太深,里面再沉孔,但要深点,外孔要大点,但小孔只能和接线脚一样大小,不然密封成问题
把接线柱安装好后,就把过桥线焊上吧,我本来想最后接,怕制作过程中灰尘以及碍手等原因,但后来想想,如果现在不接,等最后一块板上好了就焊不了了,于是只能现在焊,估计前辈们都是这个时候焊上的。
焊好线以后
还好裂缝没有昨天那么大了,想想办法,记得昨天那个木工伯伯说了一句话,他说你要密封的话,用玻璃胶比用白胶好用。恍然大悟,去街上买一支吧#p#分页标题#e#

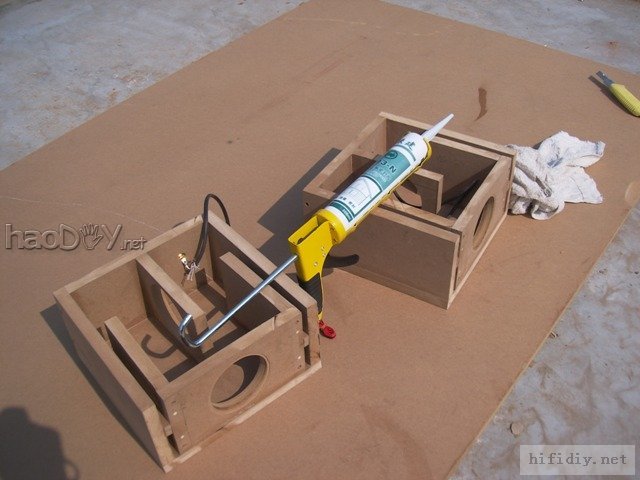

1个小时,花在买胶上了,顺带买了一个胶枪,用着方便些,以前都是用一根棍子杵着用。
我在一熟人那里买的胶,是一种中性硅胶,比玻璃胶好,玻璃胶带酸性,会腐蚀。

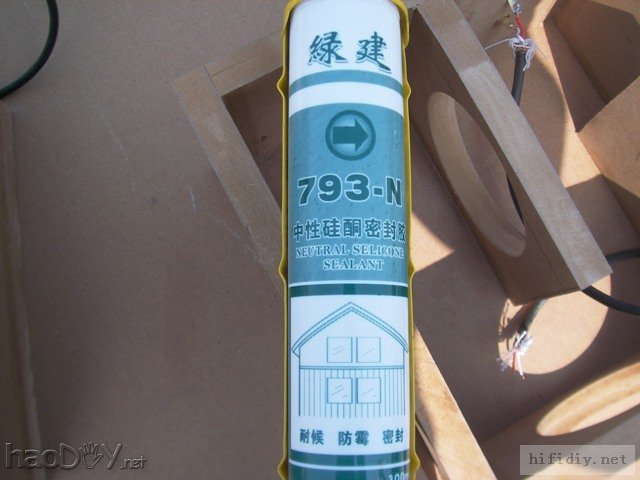

就这个牌子的,老板说这个硅胶质量不错,也只能听他的了
把里面用布擦干净,居然能密封,当然就把所有的接缝处都抹上一层。

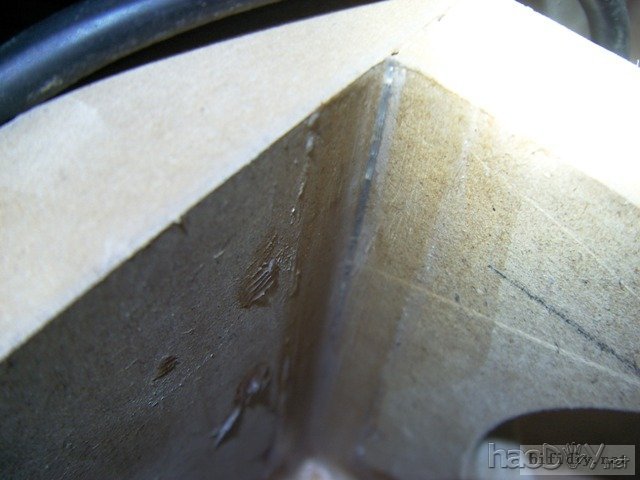

裂缝处已经均匀的上好了密封胶。
今天起床,把手机关了,“与世隔绝”一天,安心开我的工,做我的事,不想让前辈们等太久了。

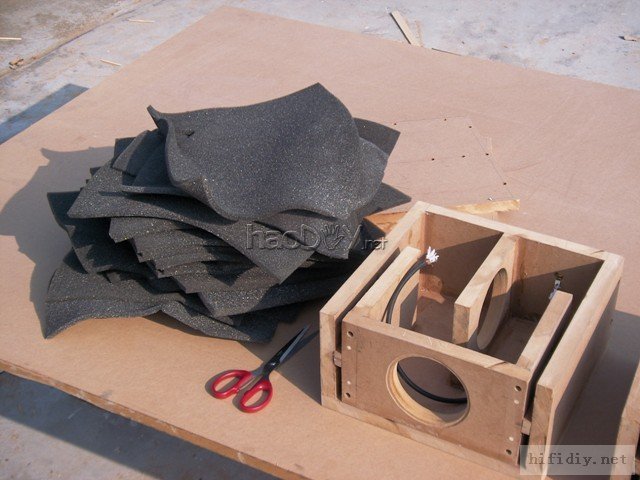

我没有找到专业的吸音棉,就拿出我当初做摩托车空滤用的电脑主板抗震棉代替吧!希望能有效果。
我以前好像也看过有人用类似的替代过

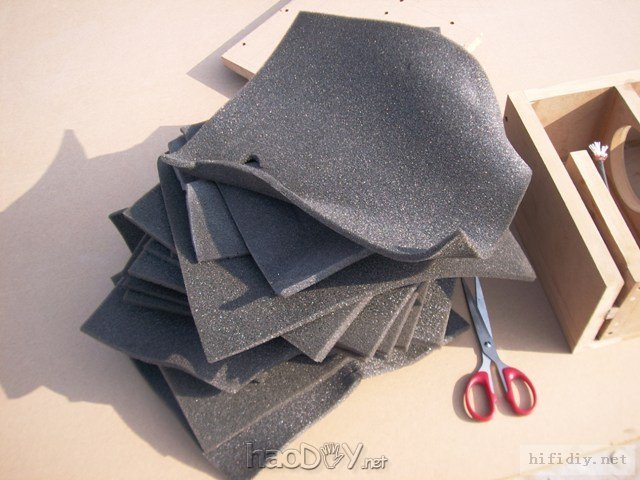

就是这种,很规矩的,也好裁剪。

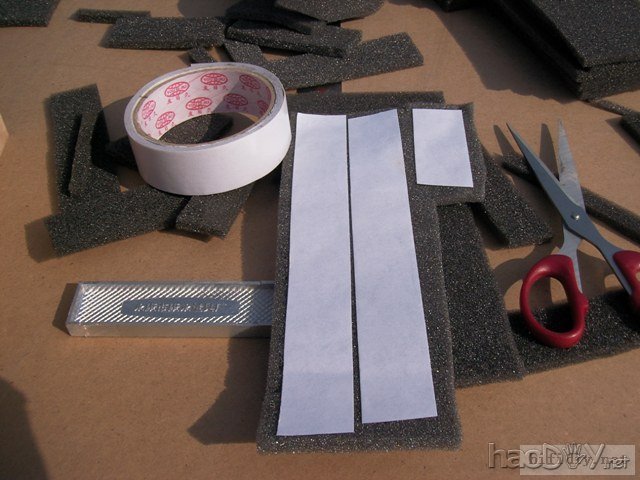

量好后裁剪,用双面胶粘吧,应该能粘住。

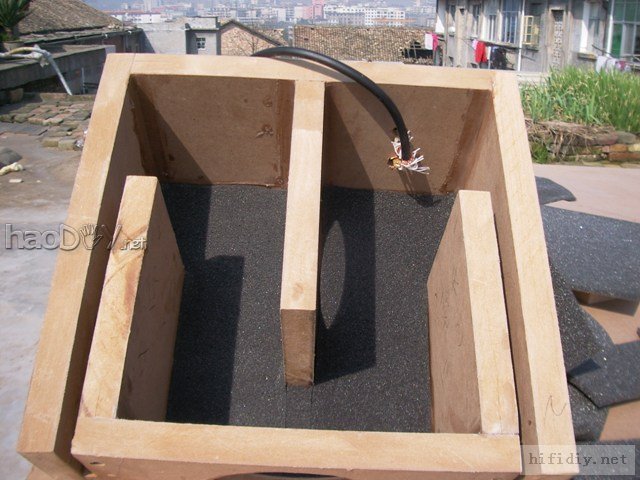

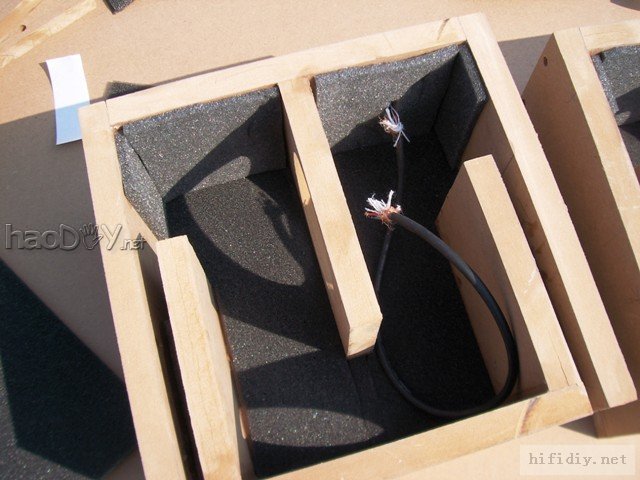

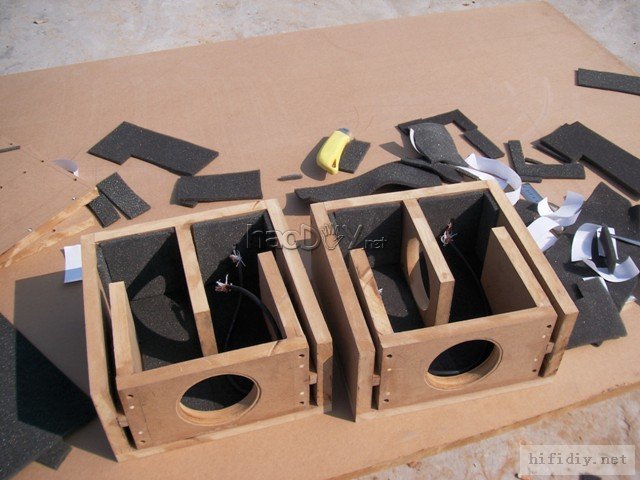

粘住后,视觉上很不错。

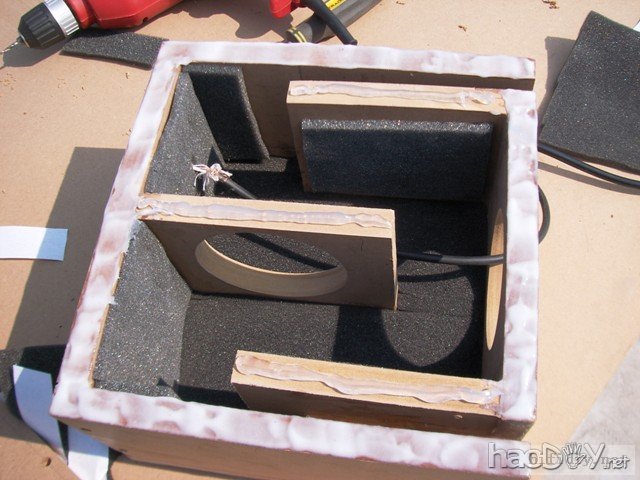

上最后一块板,我采用的是外围板涂白胶,中间隔板涂的密封硅胶,我是这么想的:白胶干后会萎缩点,而密封硅胶基本不会。如果外围边板由于白胶的萎缩而造成的密封不好的话,我最后能用原子灰封住(应该不会出现这样的情况),中间隔板在里面,如果密封不好的话,就很难处理了,所以中间隔板就涂密封硅胶了。
上最后一块板了
有人可能会问,那你最后一块板的吸音棉怎么放进去,而且能放平呢?这个我自己也想了很久,在上板之前,我自己动手试了一下,只要你不急,细心点,没有一点问题的。#p#分页标题#e#

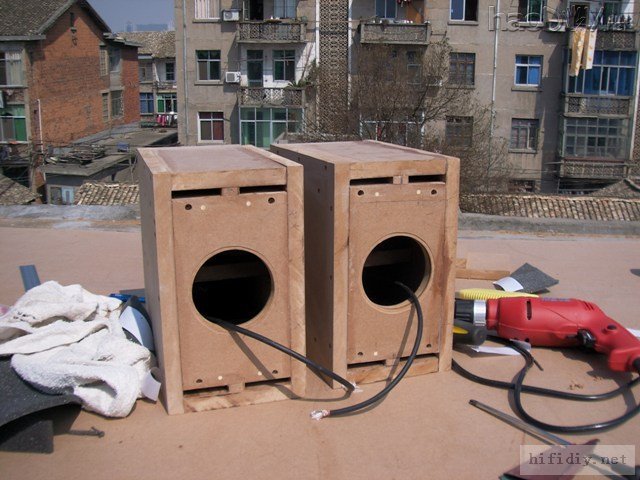

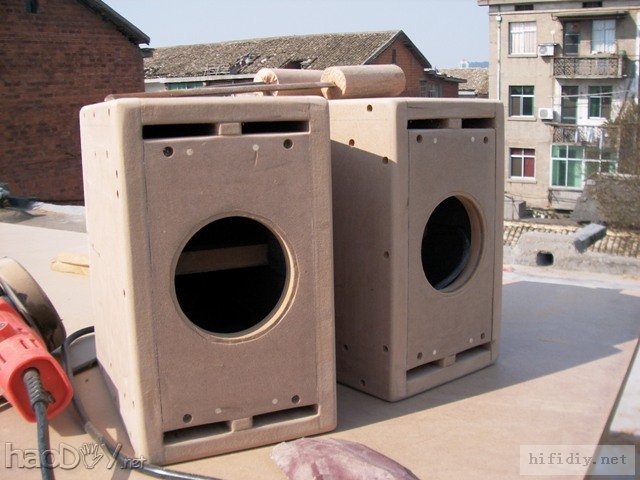

上好最后一块板了,初步模样已经有了

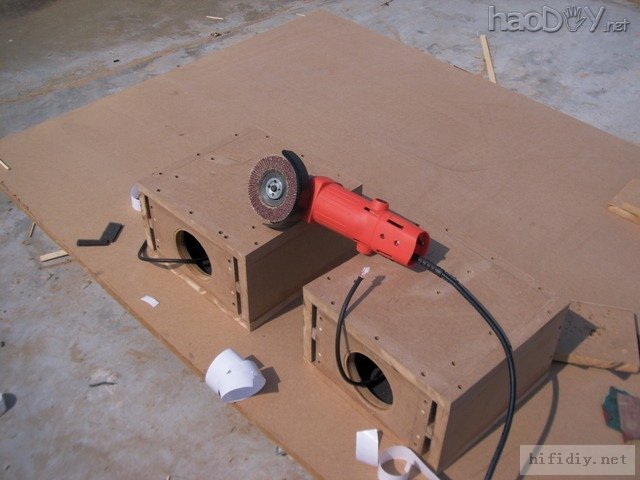

用角磨机上砂纸盘进行打磨,主要是把不平整的接缝处打磨一下。
看打磨后的效果,很平整了
用角磨机打磨虽然效果不错,但还是有点不平滑,再用手工磨打磨一遍

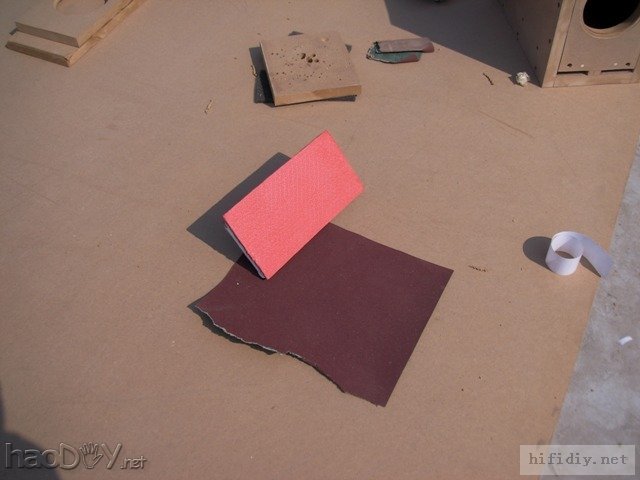

听前辈说磨板好用,特意买了一个,价格实在,2元一个。
打磨以后,就用角磨机把直角边修圆来,这样更美观。
先用角磨机打磨一下大概的圆角,然后在手工打磨一下,把不平整的地方磨好,这样效果就出来了。

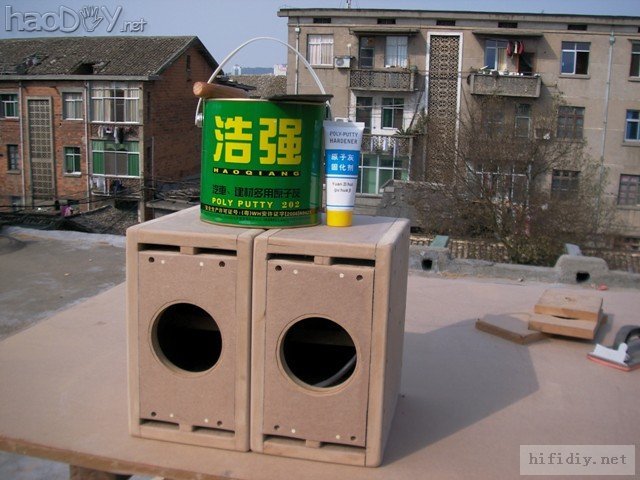

修好圆边,就该上原子灰了,在墙漆店里买的,22元一桶,感觉质量还行,第一次用这东西,不知道好不好用。

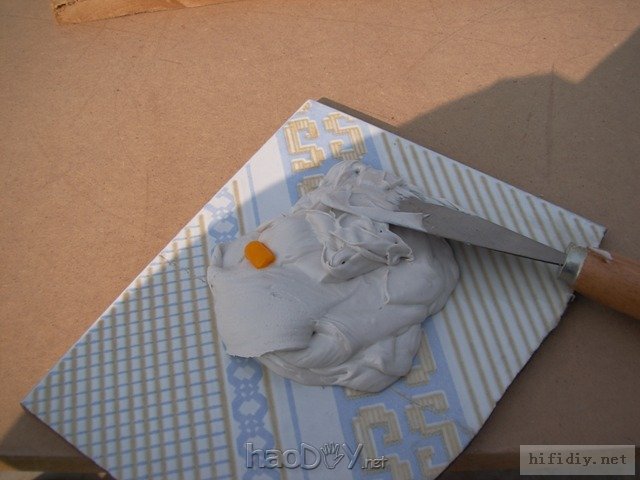

第一次用,固化剂不知道用多少,只是JS跟我说100:1的比例去用,用的越多,干得越快。
感觉有200:1了

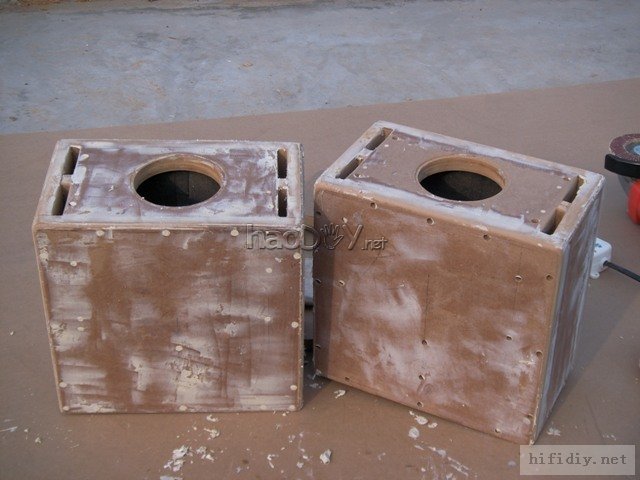

第一次用原子灰上板,感觉干了点,不知道能用什么稀释一下,调稀点,你看两个箱子,一个乌七八糟的,一个还凑合
第一个箱子真是试验品呀,第一次用原子灰,不太懂怎么用刮刀,不过感觉还是干了点。

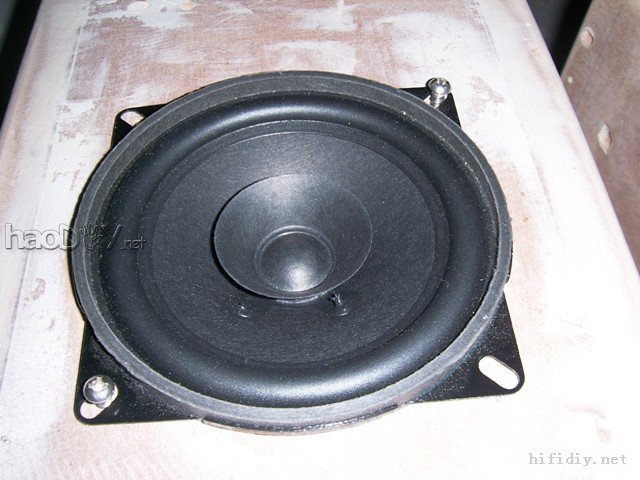

前面有人问我的喇叭,呵呵:)一直没拿出来,我是在坛里的老刘那买的便宜喇叭,因为是第一次做这种箱子,不知道能不能成功,就先买对便宜喇叭试试手,由于便宜,所以一直不敢秀喇叭了,现在已经到最后环节了,不拿出来也不行了,现丑了
虽然便宜,但我裸听过,声音不错,小喇叭的通病就是低频差了点,但高频和中频不错,通透、顺滑。听人声应该

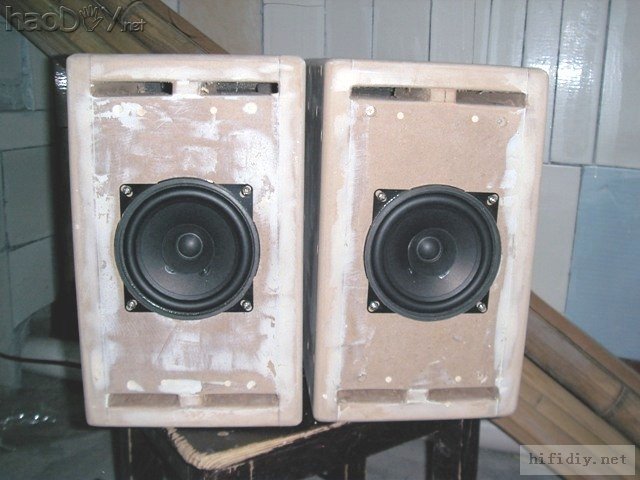

喇叭上箱了
由于我购的300B还没到,只能用我现在的垃圾石机试听了。哇,那是我自己做的箱子的吗??声音真的很通透,听人声非常漂亮。难怪前辈们都说这箱体好,名不虚传呀!等我300B了,估计会更毒。
就这效果了,喇叭的素质还是不错的,等我的超级4寸到家后,上箱再听听
自己懒,2008年就弄好了4块15mm的钢板,准备自己做脚架,到现在都还没做好,只能放在电视桂上,但为了尽量不影响声音,在最下面放了一块大理石板。
