开始准备DIY PLUTO

时间:2012-12-08 10:20来源:bbs.hifidiy.net 作者:linxbaijy 点击:
学习了好几天,终于下决心了。虽然多年以后的终点可能会是Orion,但是现在房小米少,PLUTO应该是个不错的开始。已经通过Paypal 给 Linkwitz老大打了钱,估计1-2个星期就会收到手册和线路板。2寸小全频也已经从香港邮购。准备花几个月时间慢慢备料,一点点磨
学习了好几天,终于下决心了。虽然多年以后的终点可能会是Orion,但是现在房小米少,PLUTO应该是个不错的开始。已经通过Paypal 给 Linkwitz老大打了钱,估计1-2个星期就会收到手册和线路板。2寸小全频也已经从香港邮购。准备花几个月时间慢慢备料,一点点磨。

电路版是有版权的。但是Linkwitz老大的网站上所有都公开了。下面的链接是电路图,高手可以自己画个版。其实我将要收到的版是给原来Pearless低音喇叭用的。现在改用Seas(就是下面这个链接里的内容,2.1版),分频需要做的改动,所以现在的老版本线路板上有两个地方要加阻容和跳线。Linkwitz现在出新版了,要下个月才到。我觉得无所谓,所以收到的还是老版。其实有经验的老手到网站上看看,有足够的信息能做出来的。我是个超级菜菜鸟,所以还是老老实实买个手册跟着做,顺便对Linkwitz老大表示一下敬意。


Linkwitz 的设计的精华就在于他的电子分频网络和喇叭的配合,这也正是他的Orion可以和世界上顶级音箱比肩的原因。所以音箱外观设计可以随便动,但单元不能动,分频版不能动。他对于分频网络的理解和设计高度是最高水平的。应该是广大DIY穷烧友的福气,有这样一位大师愿意把自己的设计公布共享给DIYer。大多数像他这样水平的大师都在给顶级牌子的厂箱做设计呢。

在DIYAudio 上做Pluto,Orion 或者他们变种的人很多啊,但好像国内几乎没有人玩。论坛上就见kjan还有版主

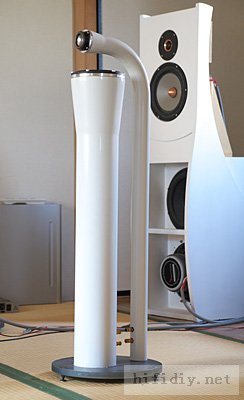

我最喜欢下面的两个造型。第一个是日本人做的,第二个是英国人。以我的笨手笨脚,能照着手册上给搞出来就不错了。等啊等,今天digikey才发Email告诉我发货了,估计最快也是周末配件才能到。

开始准备DIY PLUTO


开始准备DIY PLUTO

今天digikey和mouser的元件都到了,真快啊,星期天下午订的,周三上午到。可是Linkwitz老大的电路板和手册还没有影子。老大是用邮局寄的,最快也得这个周末到。

开始准备DIY PLUTO

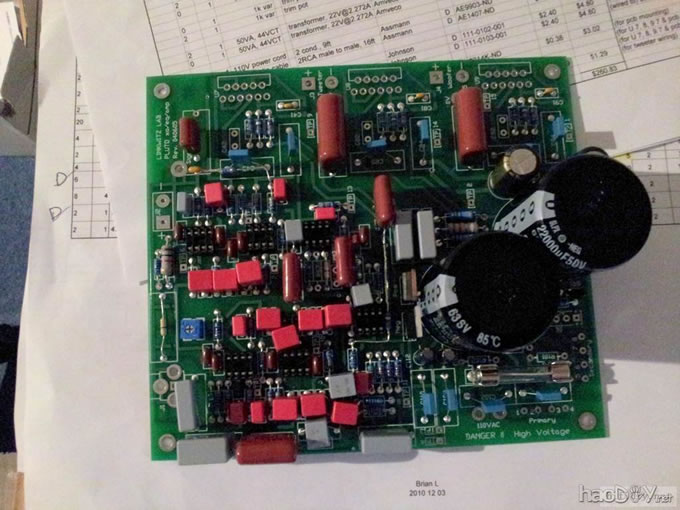

电路板基本焊完。原来设计所用的电容基本都买不到了,只能找别的牌子的指标一样的,但是大小不是很配合,所以有的几个地方比较挤,也有的地方很松。版上的3886还没上,因为散热片还没买。现在正在开始做水管和底座。原先上网看了不少别人做的图,蠢蠢欲动要搞个帅的,不过仔细考虑了后,还是用Linkwitz的方案最容易。 我DIY时间不多,随后几天应该会把水管买来装出个大概的样子。

开始准备DIY PLUTO

关于低音单元向上, 我考虑有两点。

1. 这个其实是中低单元,分频点在1kHz. 对于接近1kHz的中频,是有一点指向性的。linkwitz很强调各个角度上SPL的一致性,所以这个单元向上降低指向性成为360度辐射。

2.  对于采用管子的箱体,直立节省空间. Pluto是为DIY开发的,所以设计上DIY很容易。

Linkwitz说过,没有那个 Aura 的高音单元,他不可能设计出Pluto,那个高音单元不可替代。这是个2寸全频。在4kHz以上,Pluto的全指向下降。Pluto的全指向是靠小尺寸的中高频单元,也就是点声源,来实现的。如果这个高音单元变成1寸全频,是不是全指向的频率会上升到7-8kHz呢? 不过Pluto是2005设计的,也许没有很合适的中高频小单元。

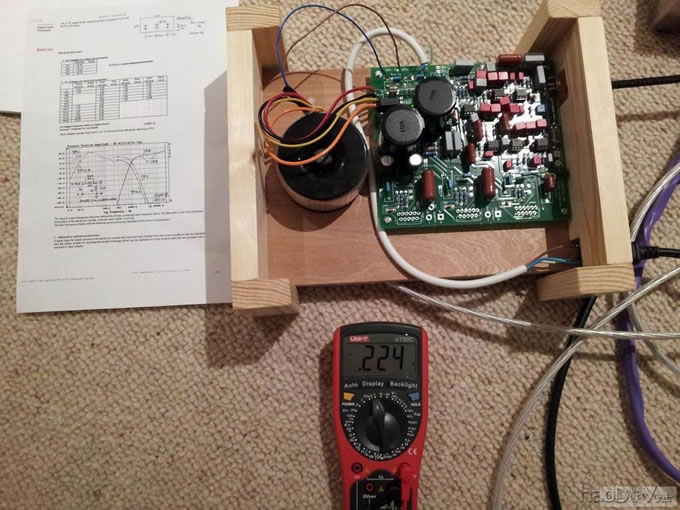

再上张图。变压器和板子装到底座上了。边上的那张纸上的数值就是在输入一定频率和幅度的信号下各个测试点的电压值。只要这些值符合,频响就没有问题。测了一下,所有的值误差都在2%以内,过关!3886和散热器还是没有装,明天去买散热器--应该是最后一笔要花的钱了。

然后就是盖上顶板,接上水管组装。

买了两个变压器,其中一个居然在通电5分钟左右初级击穿了,烧了保险!NND,这还是在英国本地产的据说给几家HiFi 大厂提供变压器的厂家,是不是给咱们DIY的就偷工减料了。他们答应再寄一个,又得等。

开始准备DIY PLUTO

经过一周的等待,喇叭单元终于都到齐了,可以把它们都拼起来了。可是昨天买的胶水没法把橡胶和木材粘起来,所以低音单元还是暂时没法安,又去买了另外一种胶水,等待干燥中。我没有采用Linkwitz全用胶水的方法,那样喇叭安上后就调不了了,我以后还要拆开油漆呢。我是买了两个18mm的中密度板的喇叭圈,把他们用胶水粘到橡胶座上,然后再安低音单元。

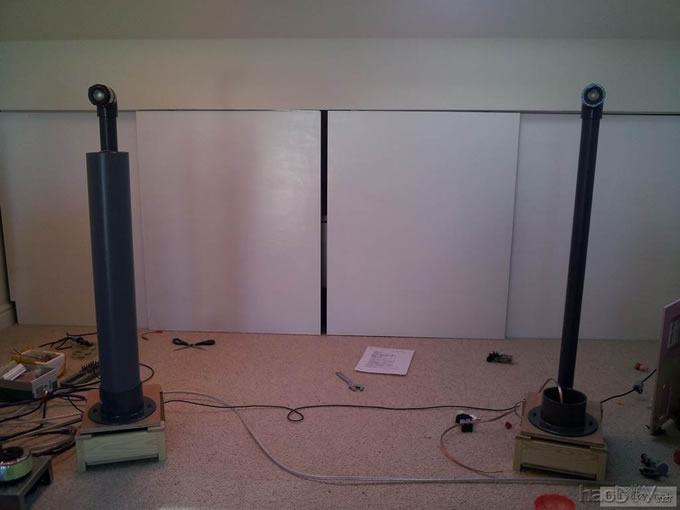

于是先把高音的管子装上,分别填入7克吸音棉,接好。先是把两个喇叭靠一块,放Linkwitz调试Cd上的粉红噪声,左右声道交替出声,分不出差别,这就表示左右声道的中高频一致。就这么放音乐开始了。没有特别试着摆位,随便把两个音箱分开,放胡桃夹子。一下子,pluto的魔法出现,音场全在喇叭后方,喇叭好像不出声,已经破墙而出了。NND,我寻寻觅觅的破墙而出的现场感,就这么容易!不知道明天把低音接上后会是什么样的效果,只能是更好吧。


开始准备DIY PLUTO

Pluto的建造进入尾声了。前天买的250g吸音棉也到了,两根管子之间有一个连接加强的小棍,手册上的做法很简陋,不好看,我琢磨了一下,用手头现有的材料做成了,看着还不错,也更结实。不要小看这个加强,对于改善高频通透有明显作用。估计没有这个小棍时,底下低音单元会影响上面高音,倒置高音音色下降。昨天把所有水管的接缝都用硅胶给封上了,橡胶圈和MDF环内部也用硅胶封住,严格保证低音管子不漏气。填够要求的200g吸音棉, 原来我只填了手边有的大约80g. 最大的改善有两点,低频现在很干净,弹性很好。看Pluto论坛上有人的测量,吸音棉量不足时在170Hz附近会有谐振,原来发混的低音估计就是这个问题,当然还有漏气的问题。高频的音色有了很大的改善,如果只是和Lowther切换着听,每次听个1-2分钟的,还真不觉的比Lowther差。只是长时间听上半个小时的,似乎比Lowther少点高贵的感觉。至于低频,Lowther Acousta 115 的箱子低频是出名的不好,Pluto虽然只到60Hz,可是力道下潜都不错。 (责任编辑:admin)
