因自己的听音的环境比较大,用一般的音箱听起来总是没有那种“感觉 ”;去年曾用小日本的雅罗兰箱子的全频喇叭改装了一个落地箱,用超高和 低音来弥补老全频喇叭的高、低频的不足,其箱子从图纸到箱体加工及分频 器都费了一翻心血,完成后的箱子低音虽然强劲不少,人声虽能与丹拿1.4 有一比,但整体音乐感却有一定的差距。论效果,自己觉得也算是马马虎虎 。 在HIFIDIY论坛上,偶然相识了一位小兄弟,并在他手里购得哈曼Revel 旗舰系列中,Ultima2当家老二Studio2所用到的Revel顶级钕磁钛盆单元: 354132-001/1对、354136-001/2对,并在上海东迅购得福柯TC-90高音喇叭, 参照Revel有限的几个图片,开始了DIY哈曼Studio2的箱体的历程。 单 元虽然定下,箱体却困难重重;首先是Studio2的箱体的外型在图片上看前 方后园,俯看呈水滴型,且广告介绍其前障板厚约60多毫米。由此推算箱 体壁厚应不小于30毫米,突发奇想,用高密板一块一块地割出所需的形状 ,再叠起来不就成了音箱了吗!这样牺牲一定的材料,但可以得到更好的型 体及质量,箱壁也能的坚固的。
先是按照图1至图7的样板分别切割,共计切割出116片不同型状的材 体。按照从下到上的顺序,用乳白胶依次将图6用14片、图5用1片、图3用13片、图4用1片、 图3再用13片、图2用1片、图1用15片粘合并在粘合每片时用汽枪将板与板钉紧,在叠完的箱 体的稚型上压上重物让其粘接牢固。 切割高密板
待胶干实后,将这个箱体的内层MDF板的表面均匀的涂刷一层沥青,自己 认为,这一步是最关键的一步;因沥青既能保持箱壁的密封性能又能使箱体 有足够的强度,还可以吸收许多振动。 关键的一步完成后开始做箱体的上下盖板及箱体的底座,到这里一个Studio2箱的坯体诞生了! 见下图

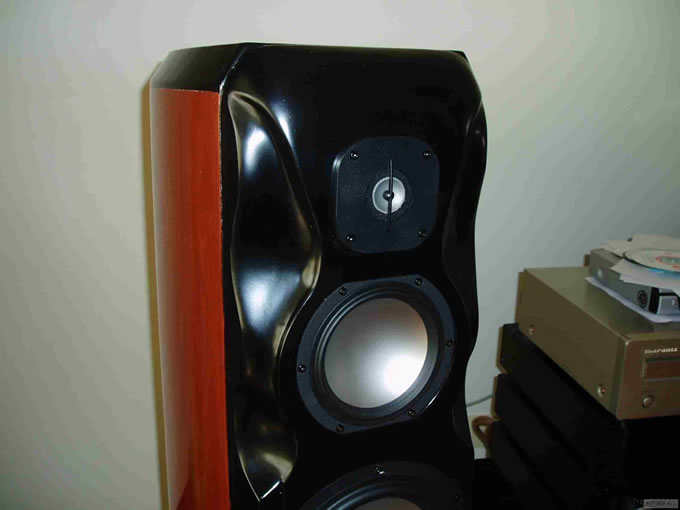

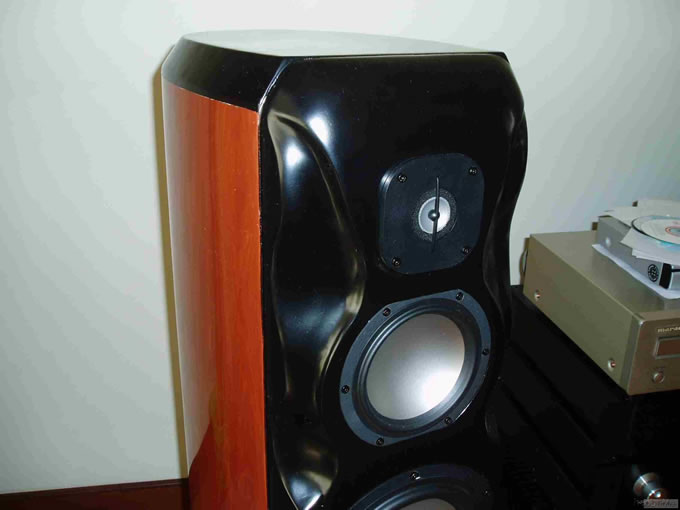

再来一个侧面

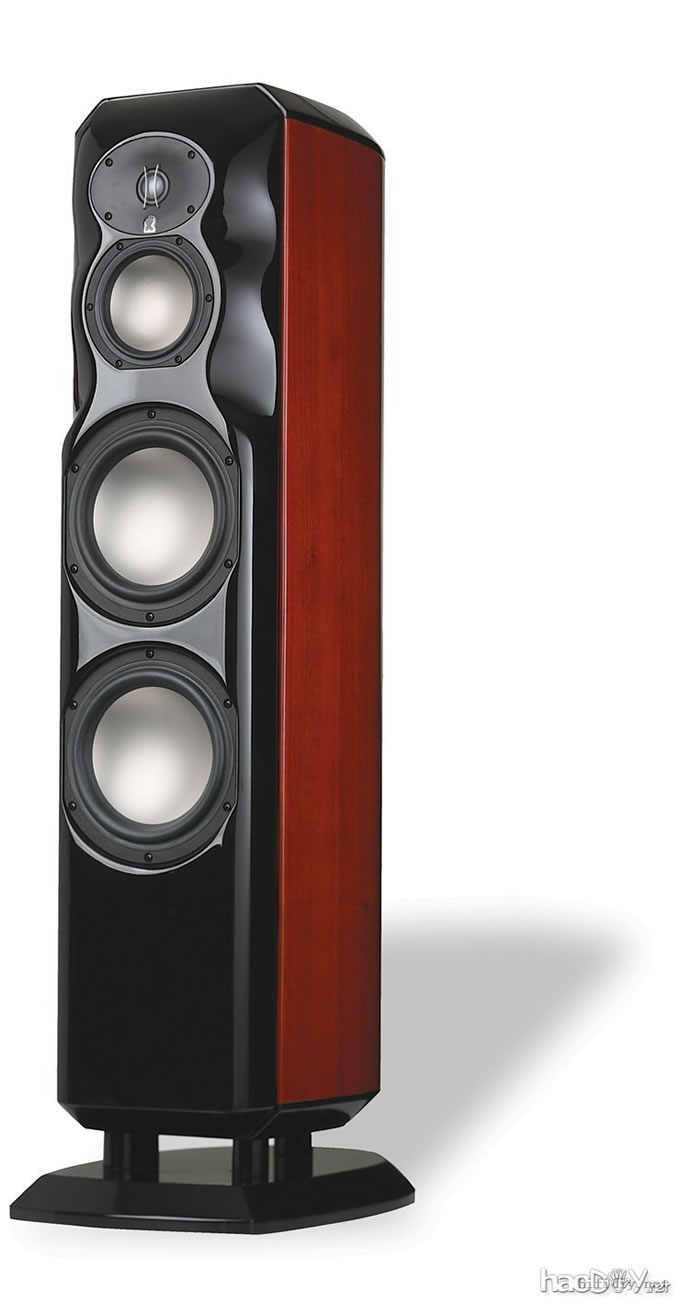

看与Studio 2有多大的区别

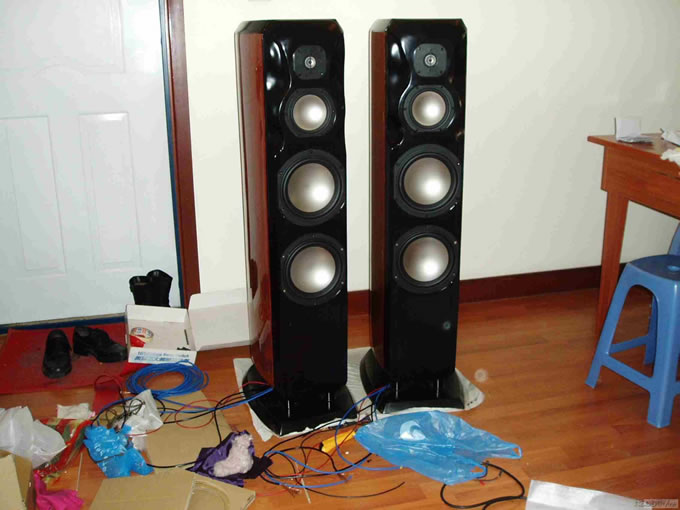

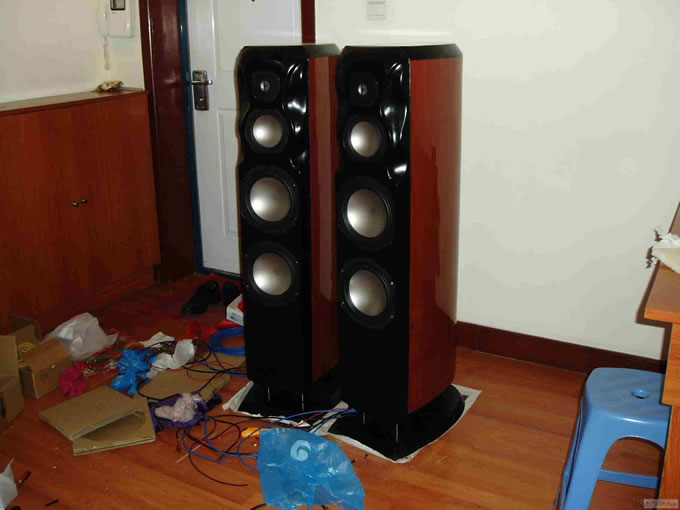

制做完的箱体,大家指导一下 ![]() ![]()

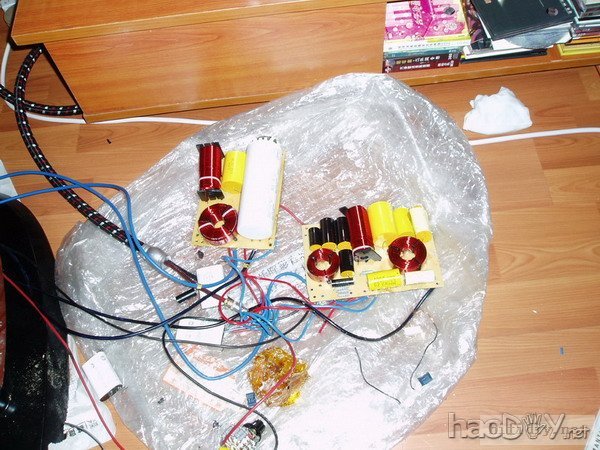

由"异想天开"到"大功告成",经过构思.设计.施工.安装调试 等一系列工序,本人的拙作仿哈曼的Studio2音箱终于开口"说话"了,同 样的一张盘在原来的箱子里放,总感觉声音不够清澈,拿到现在的音箱放, 那真是陶渊明进了世外桃源,顿感豁然开朗,明亮通透; 蔡大姐的"情人的眼泪"在这个箱子淌出来,她伤别,而你与她同哭泣…… 因没有测试器材,分频器边听边调。下图我的分频器的外貌

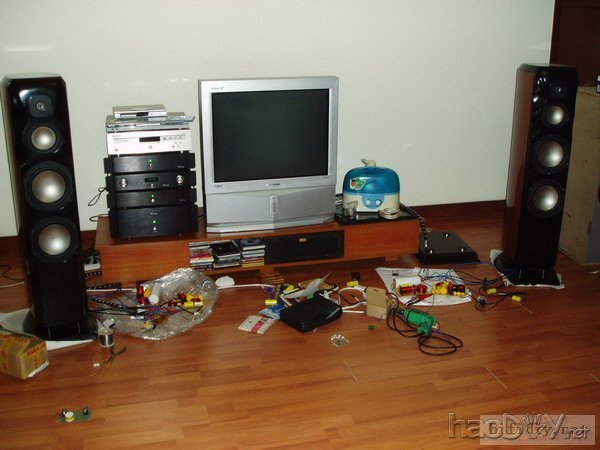

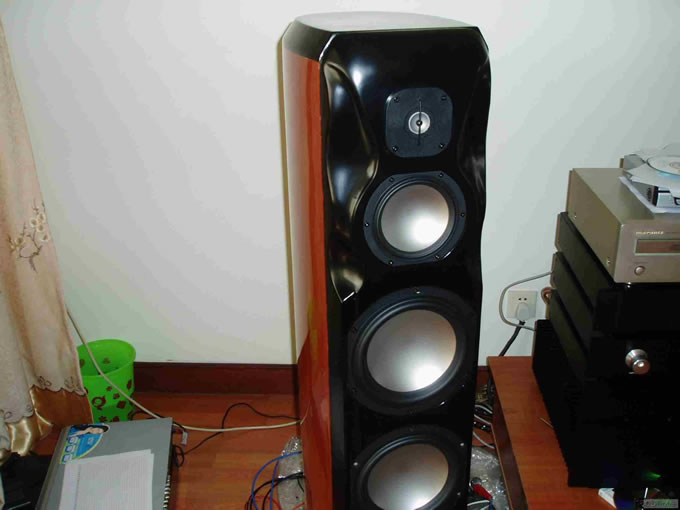

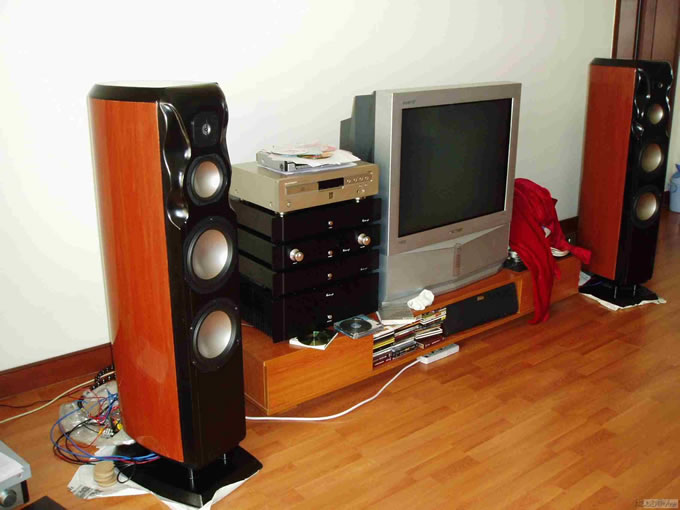

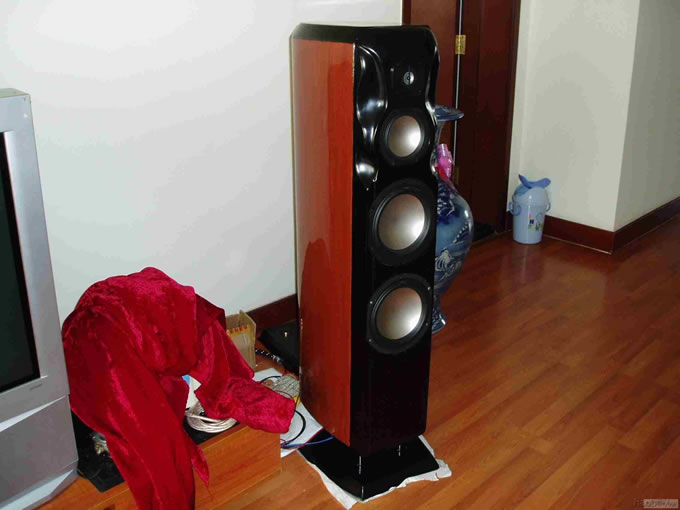

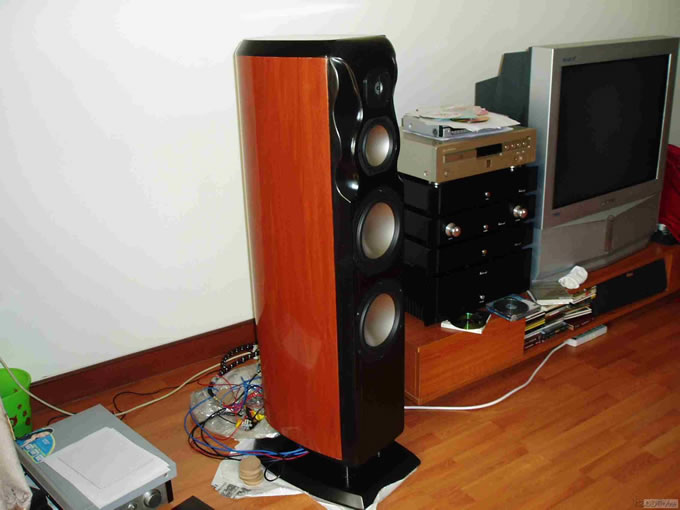

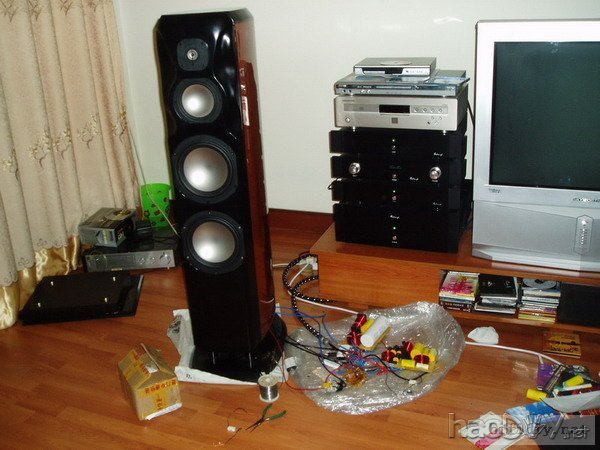

发个正在试听中Studio2 的照片 ![]() 左声道 ![]() ![]() ![]() ![]() 右声道 ![]() 前端器材分别是:碟机是马兰士Sa8001、前级是何庆华何老师的C3、功放级是C99。 今天测量了一下 Revel Studio2音箱的重量,每只50公斤.在调整没有完全的情况下,用何庆华老师的全套DAC8+C3+C99电流模式驱动下,听感已经很不错.首先解析力较高,声音透明,细节丰富.其次,声场宽阔,自然辽阔无压抑.第三,动态强大,凌厉迅速快捷,泛音连连.质感也不错.中高频衔接较好.有的歌曲用DAC8不十分明显,原因在于马兰士的SA8001 CD 做转盘素质不高,盗版的碟片更无比较.当用原版的碟片时,很明显听出用DAC8解码器的提高,听摔玻璃的场面,感觉不用DAC时也不错,但用DAC时玻璃杯更立体和富有形体轮廓的质感.连听数小时还不觉过足瘾.…….不足之处有的曲,低频有些收不住尾,因新箱的缘故,声音略稍稍钢硬点.也许与用银线有关吧. 试听碟片是<米线的唐古拉>其中美丽的草原我的家和卓玛感觉很好,感情抒发透明,群体配唱完美自然丰富.宋娜的<藏香>表现的也相当感人,<瑞鸣>中的弦乐泛音连连,质感也相当不错,<龚月的--民歌红2表现的甜美而抒情,还有<爱必希录音精选>及<惠威试音碟>和<星文精选>天瀑,秦王点兵等等都表现的很不错.总的来说电流功放推动此箱达到至美的境界,如再进一步细调会更美,如低频与中频衔接再好一点,下潜再自然些,再延伸些会更好.但达到此地步已很不错.#p#分页标题#e# 超值. DIY的 哈曼 Revel Studio2音箱 昨天用“我的碟”对 Studio2 进行了试听,开始几个人的声音交融在一起,细听后立刻6个人声音清晰可辩,悦耳的铃声在歌唱人后下方阵阵传来。把你带入现场带入梦幻。而右声道的低音长号的低音差点把我的裤角震飞。 (责任编辑:admin) |
