手上有一台廉价收回来的浩伴HB1300彩屏学习机（拆解图：http://bbs.mydigit.cn/read.php?tid=220518），基本上都是闲置着，很少用到。看着功能还不错，可以学习、可以看视频、可以玩游戏、可以听音乐，还支持无损。决定把这台机器改造成投影仪来玩玩。
在网上了简单了解了投影仪的光学原理后，开始动手制作。

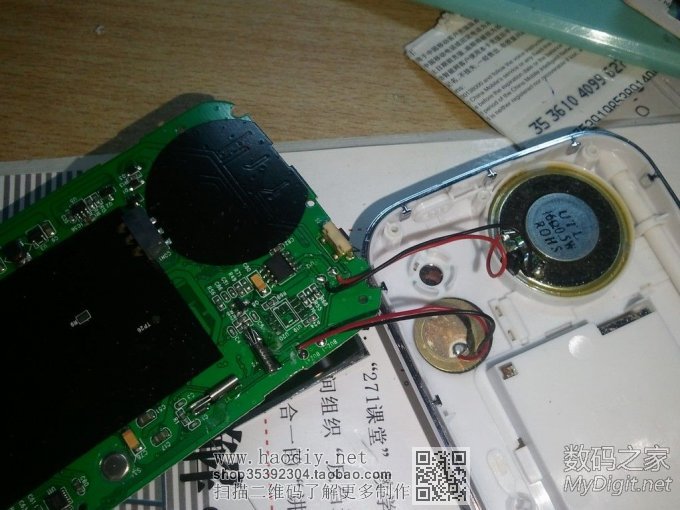

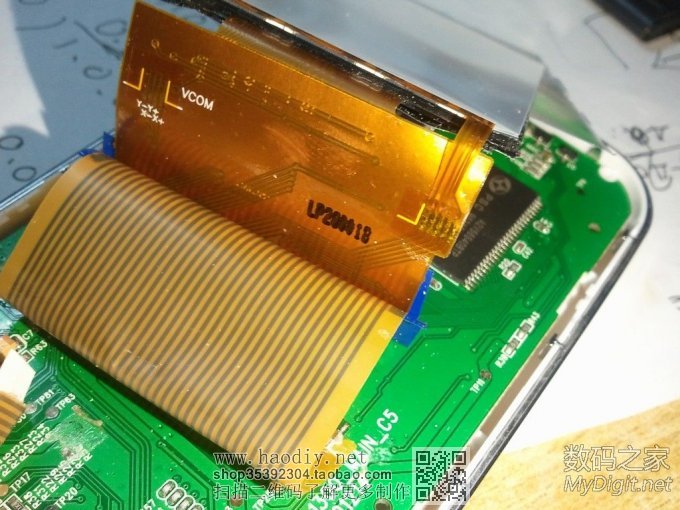

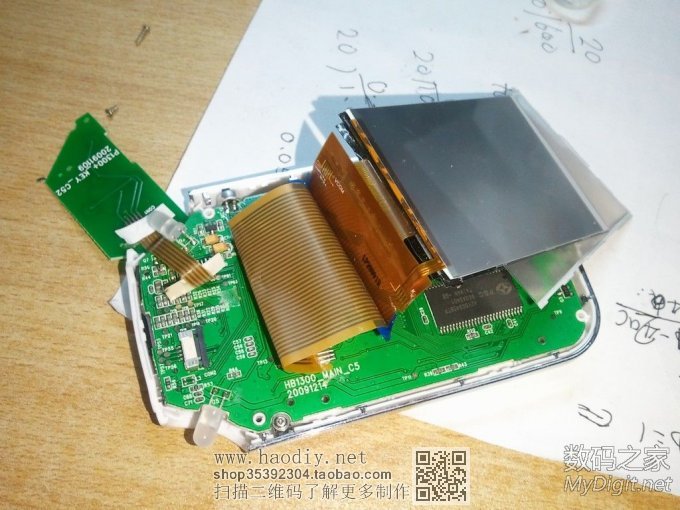

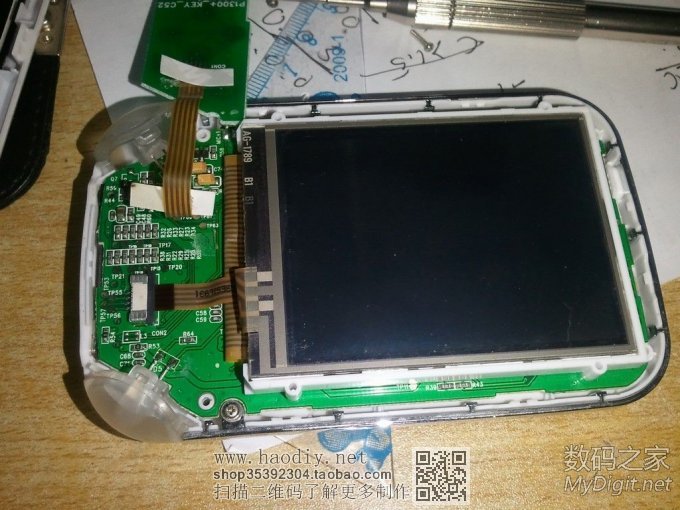

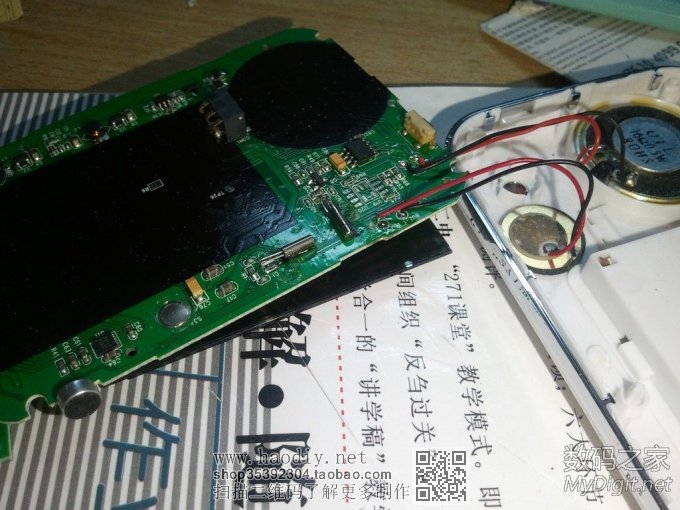

先把机器拆开，看到表面的按键和触摸屏都是分开的，控制部分可以独立出来用。

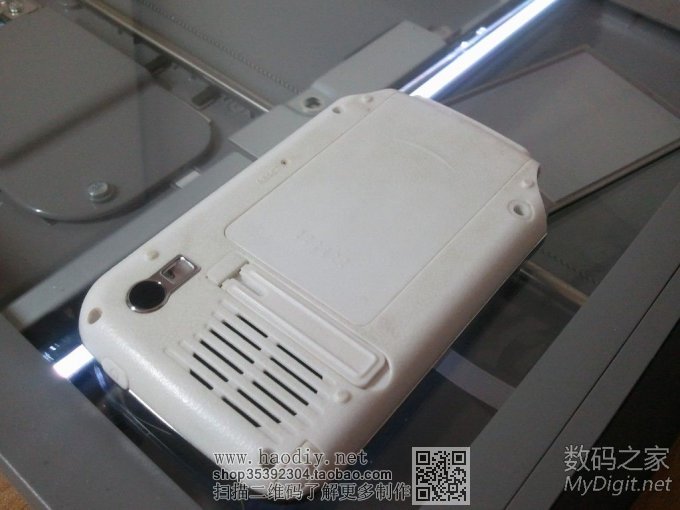

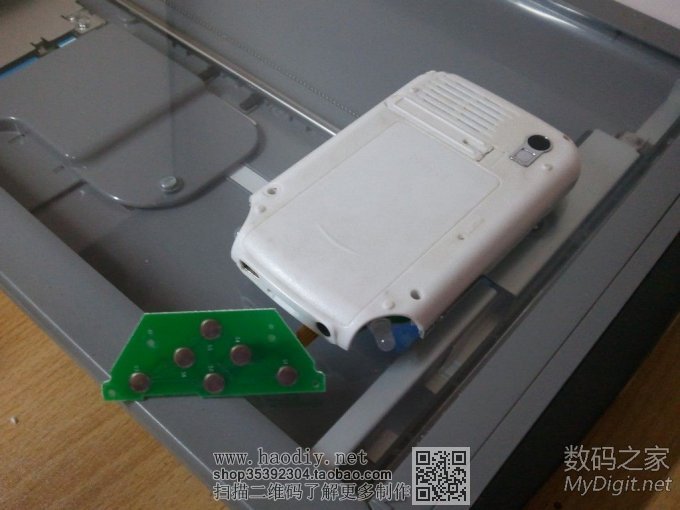

先用扫描仪把机器各个界面扫描然后打印出来

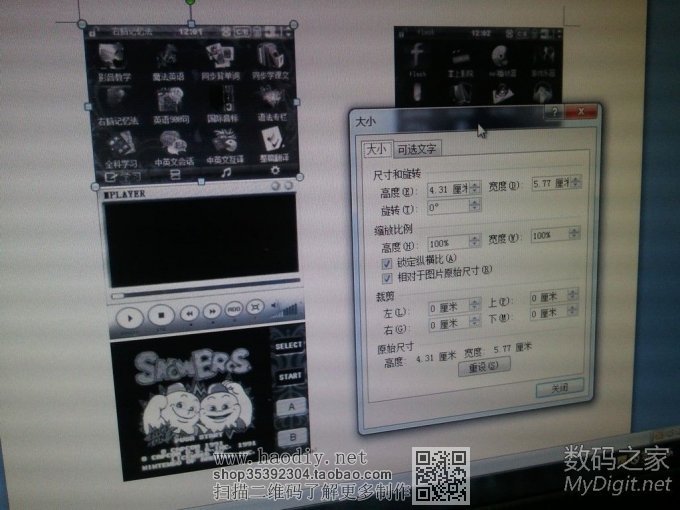

调整好合适大小打印

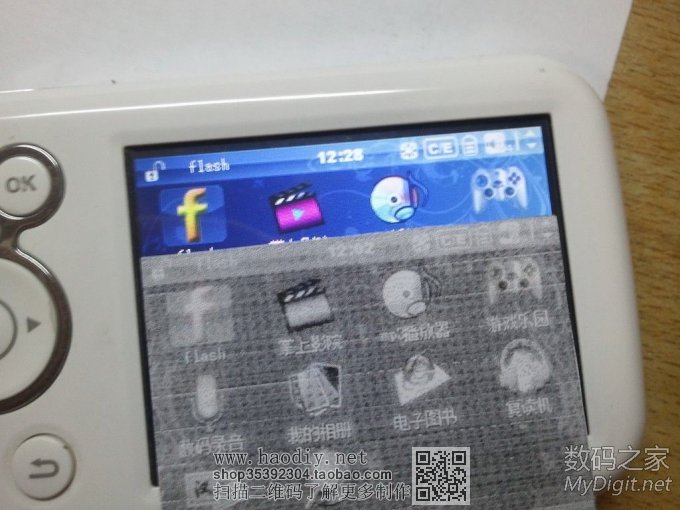

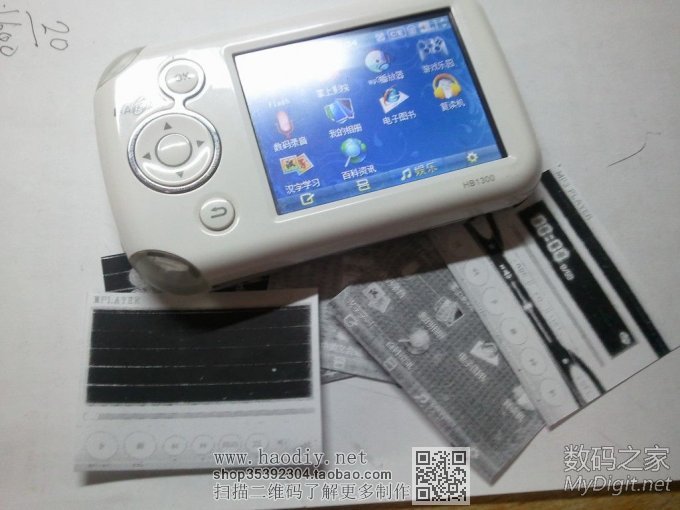

大小刚刚好合适

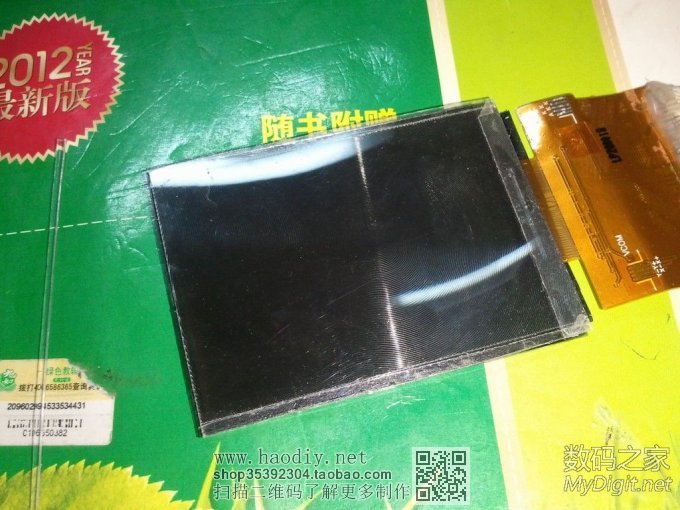

把液晶屏的偏振膜，柔光膜去除掉

把背光灯也焊掉

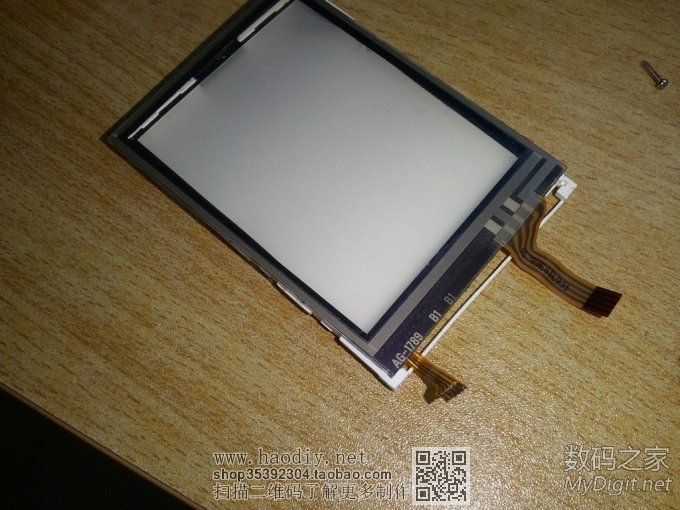

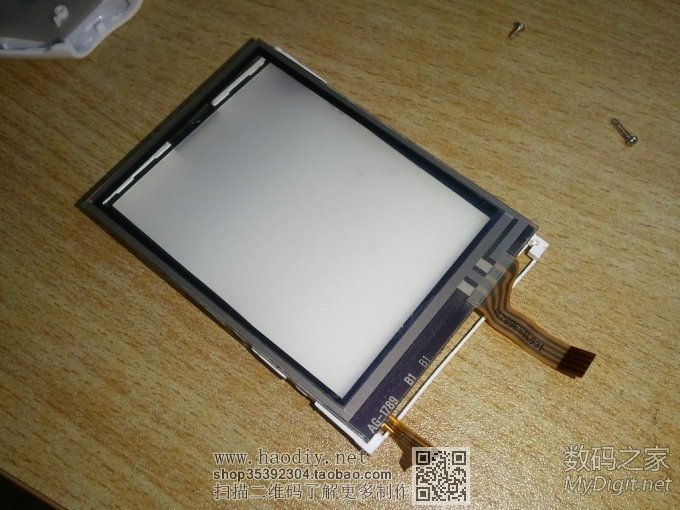

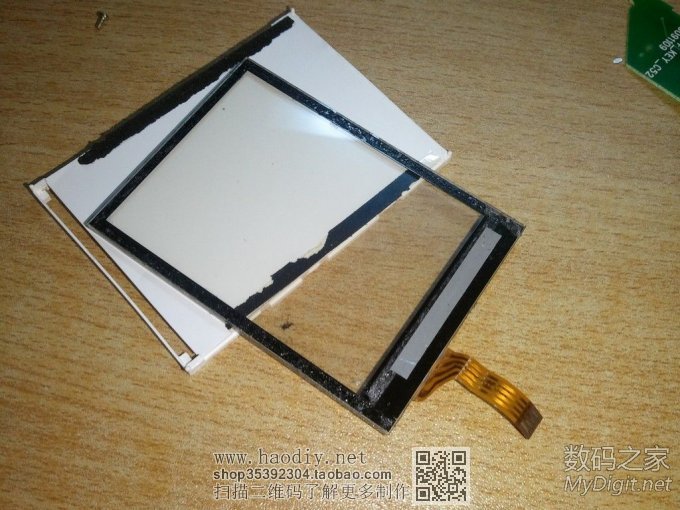

触摸屏也拿出来

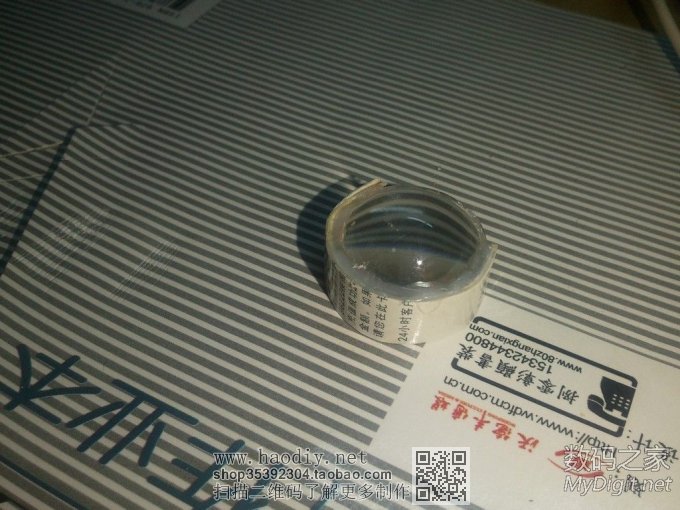

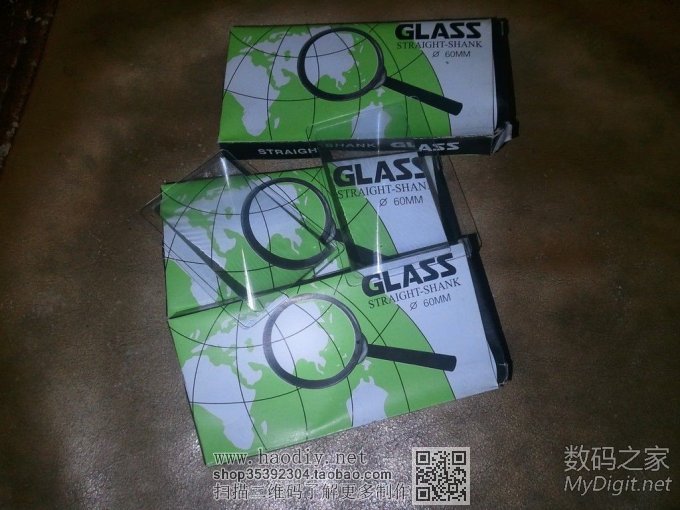

从网上买回来的普通放大镜和卡片放大镜

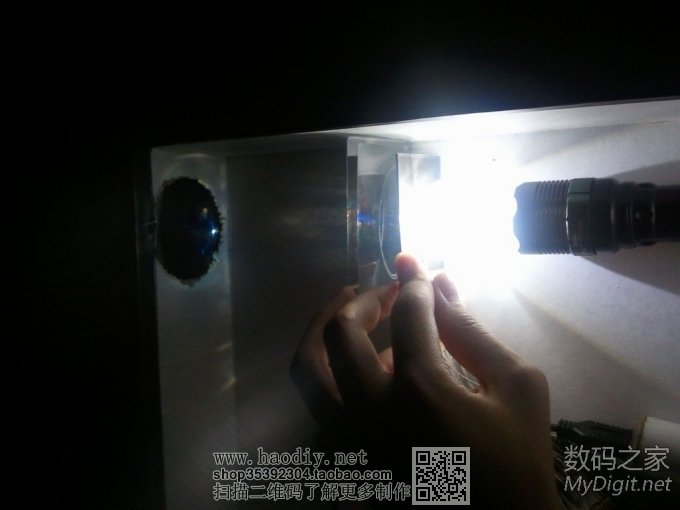

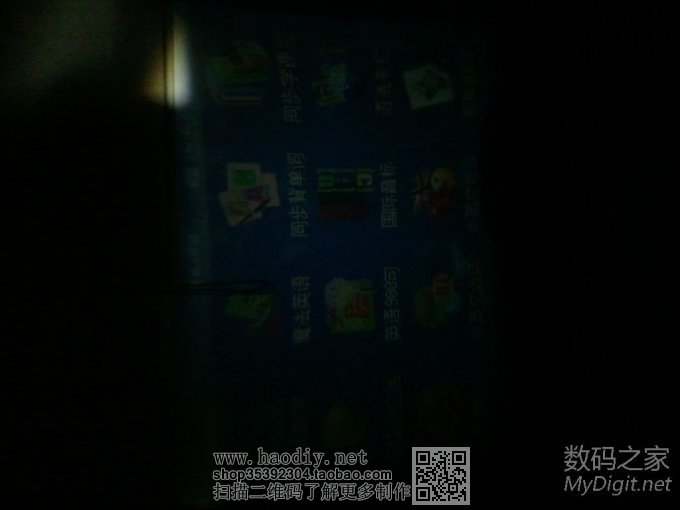

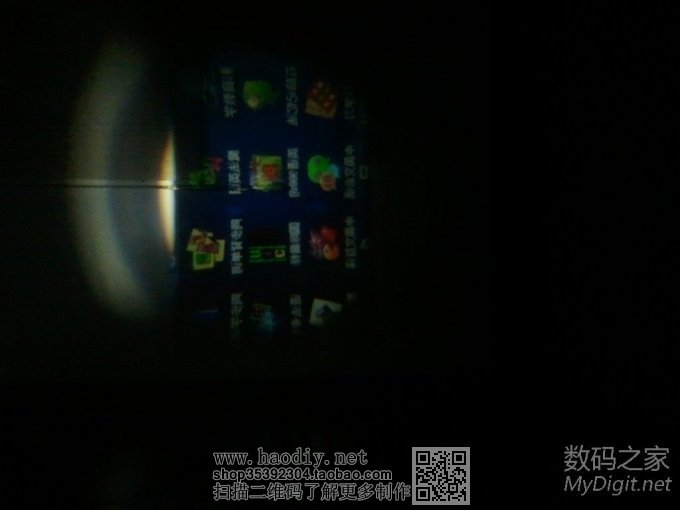

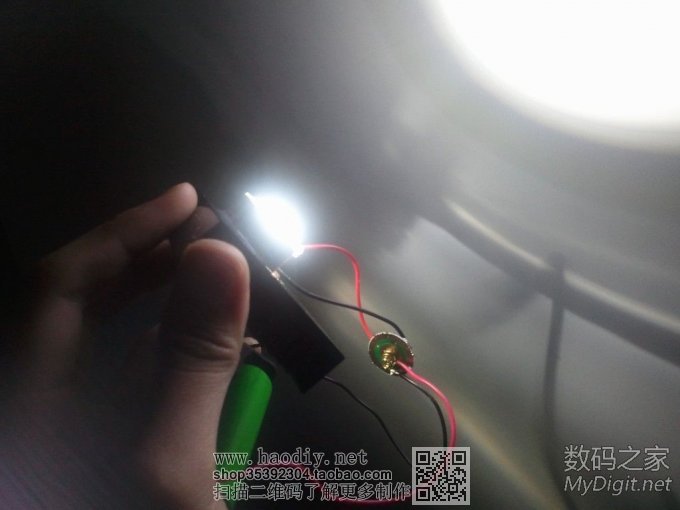

先把放大镜架在屏幕前面。用强光手电照射看看效果
  各部件的照片

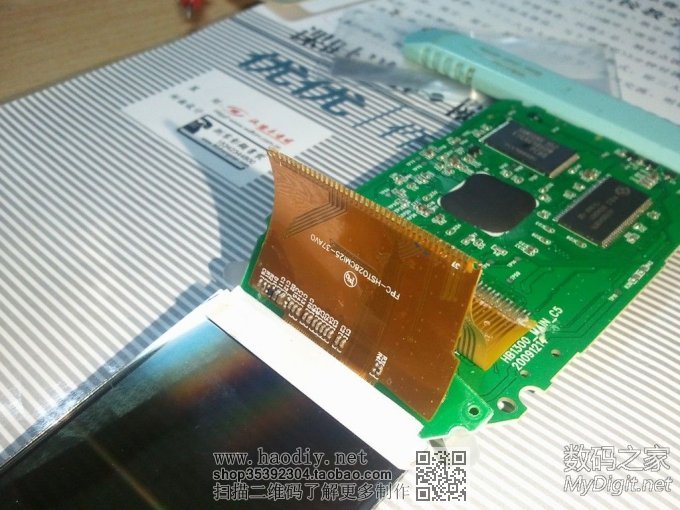

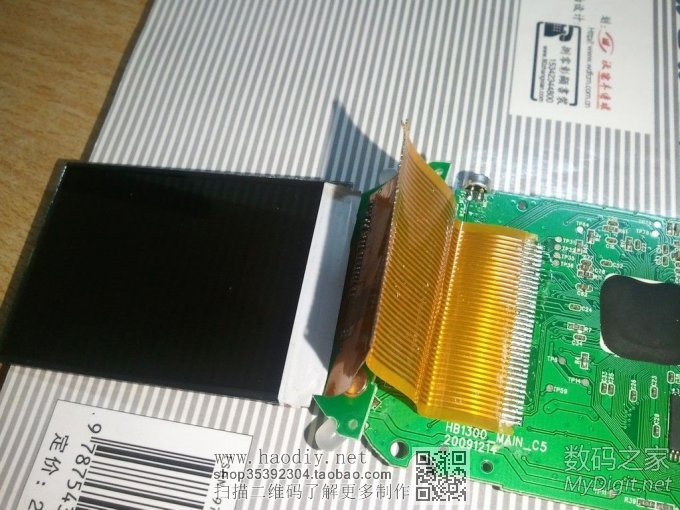

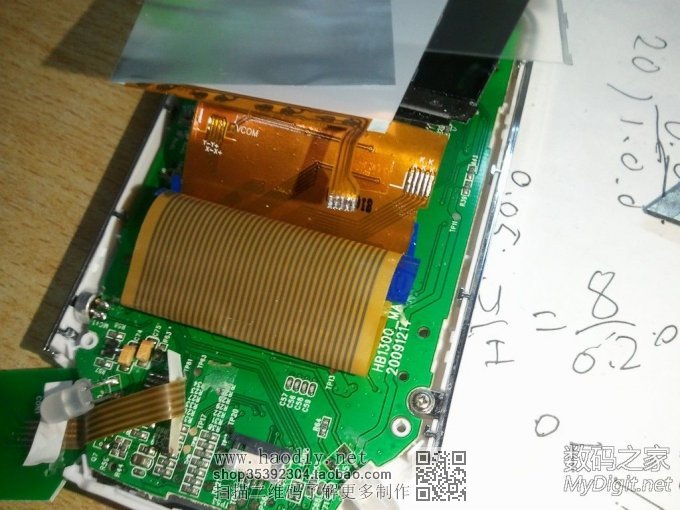

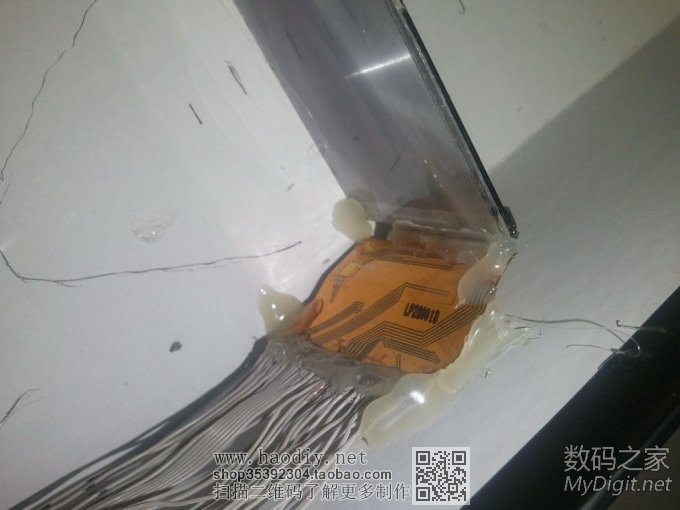

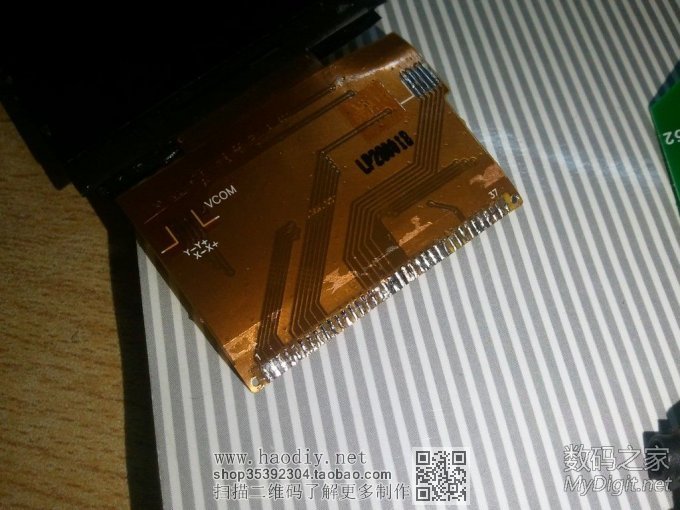

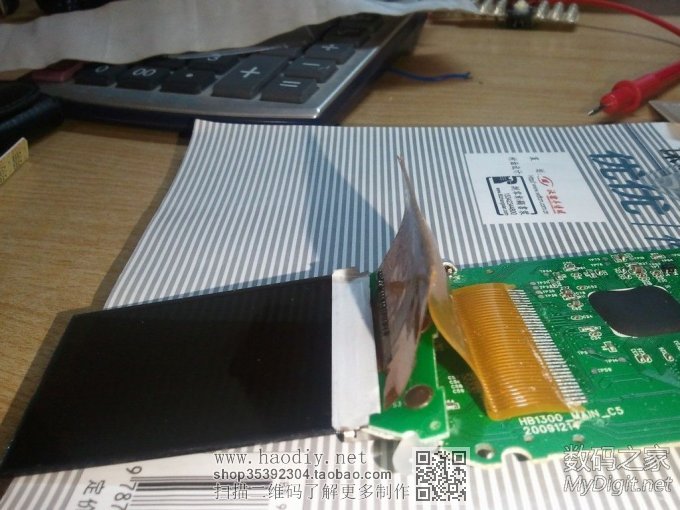

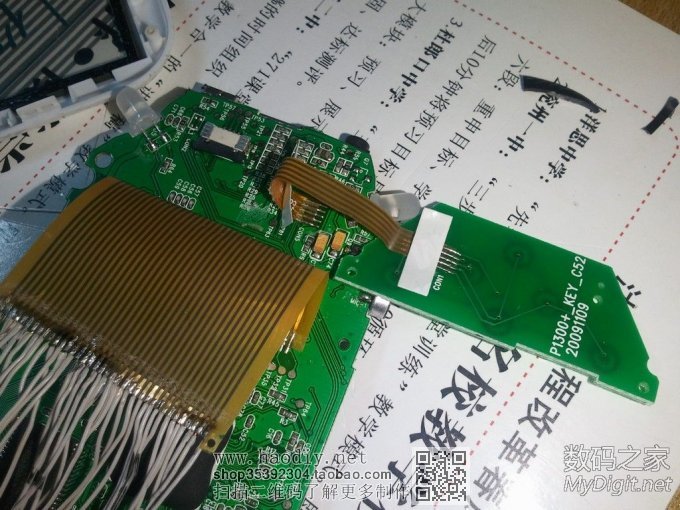

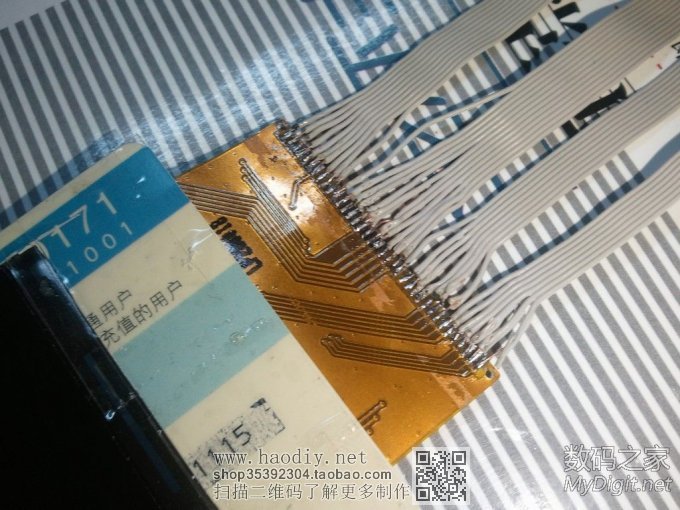

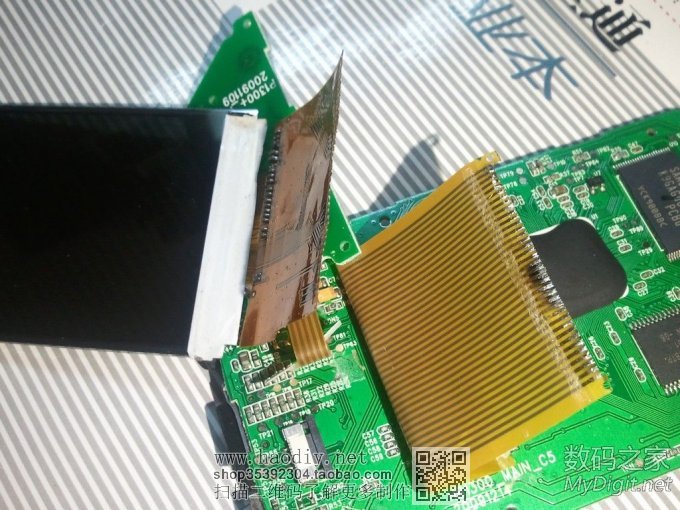

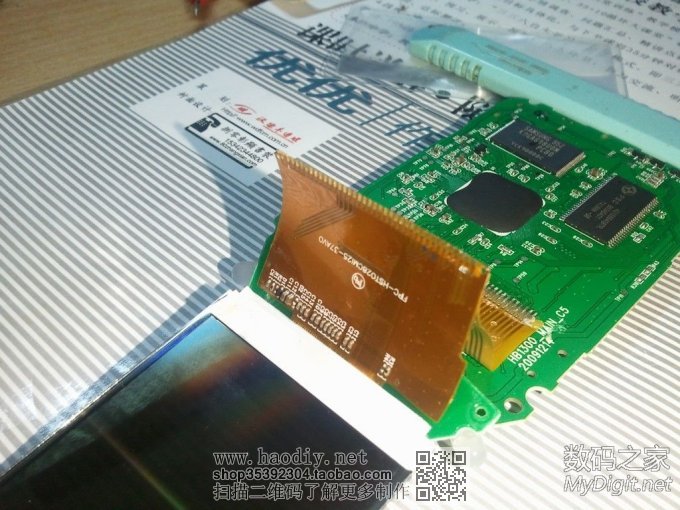

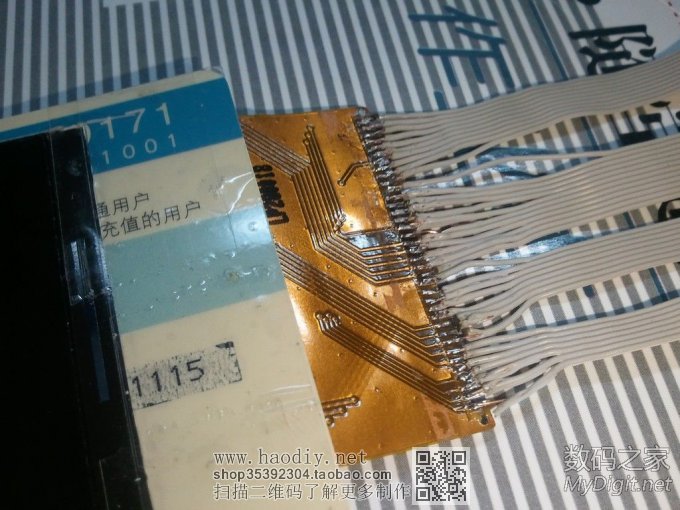

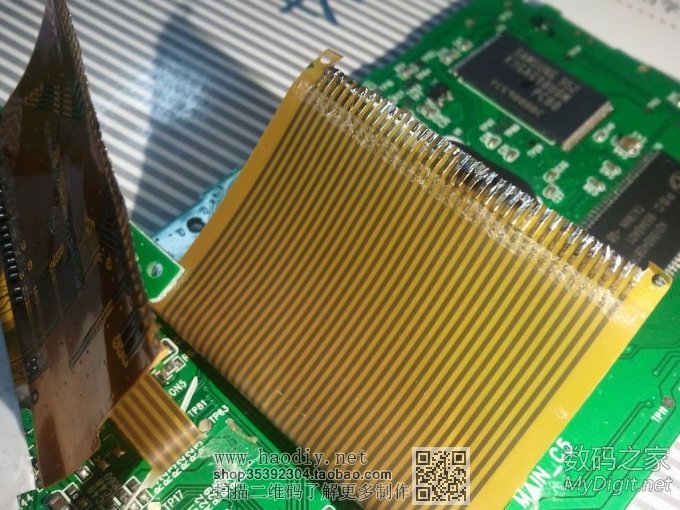

由于液晶屏于主板很接近，不利于制作，所以把液晶屏焊下来。利用飞线接起来

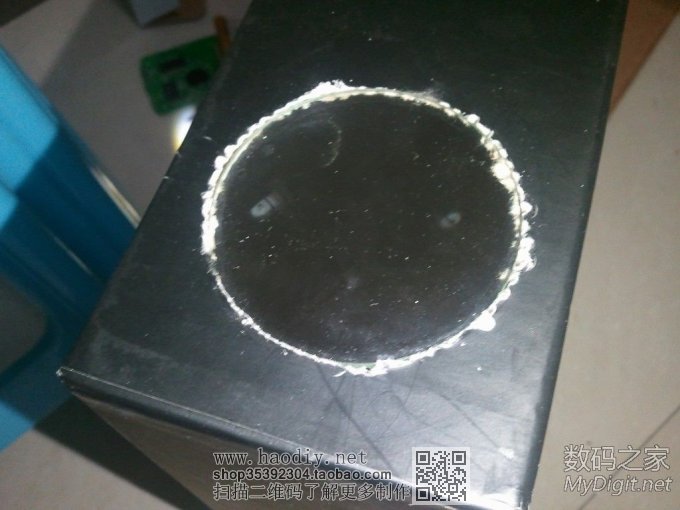

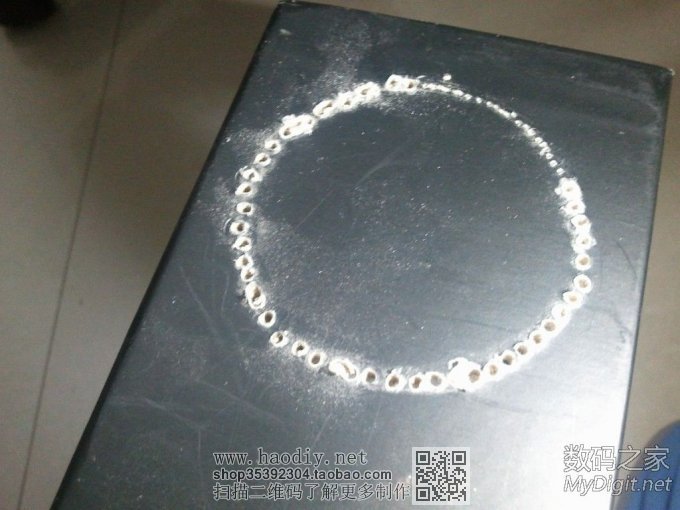

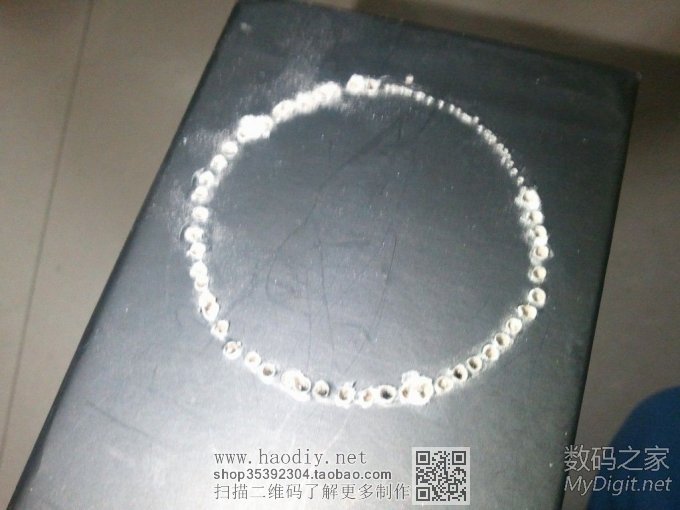

找来一个盒子，用小电钻开了个洞

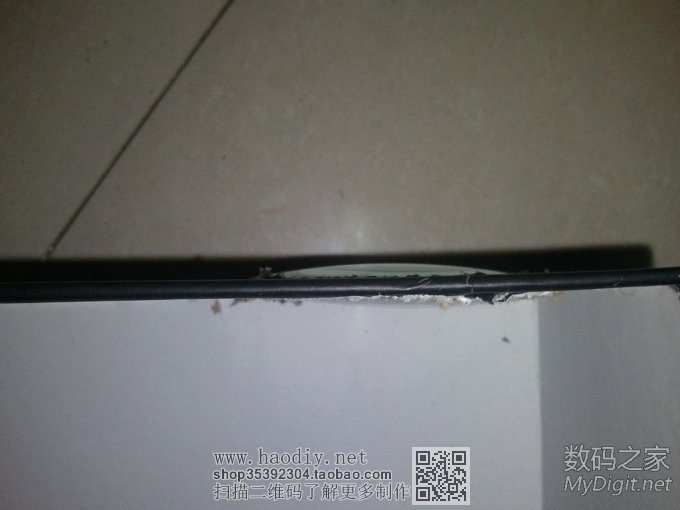

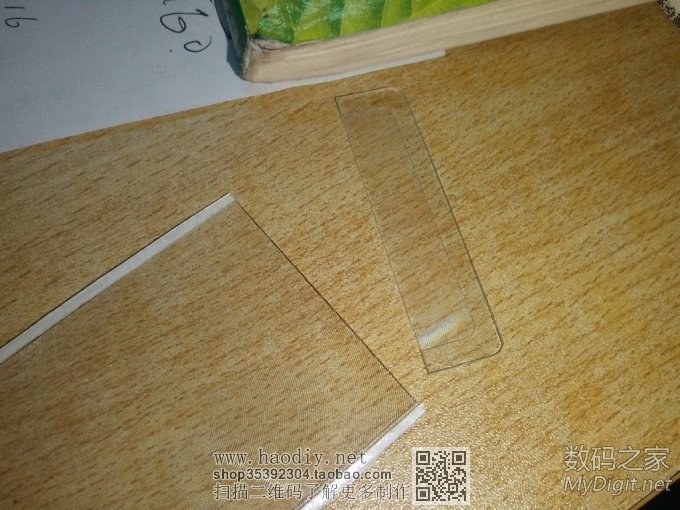

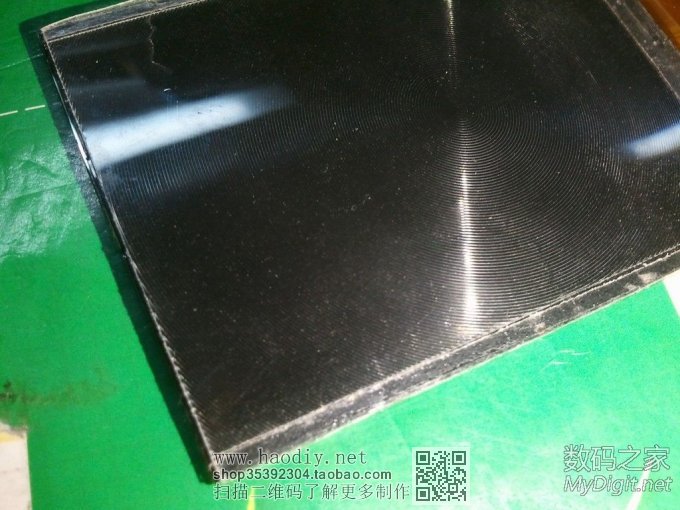

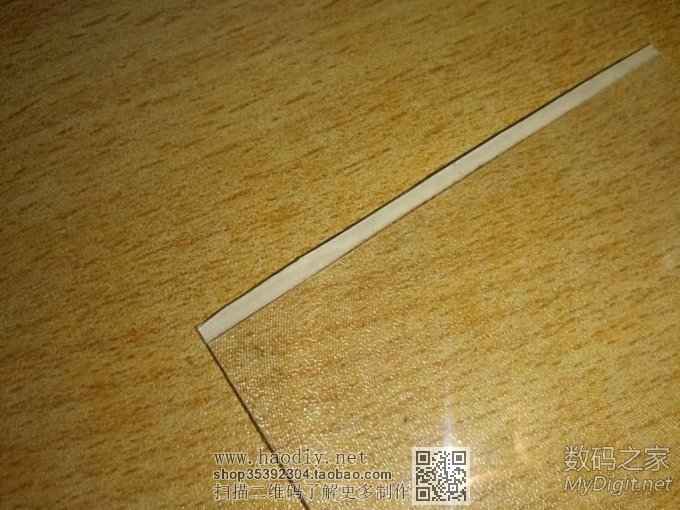

  装上一块凸透镜（普通放大镜）   拿出卡片放大镜，裁剪好  边缘贴上薄薄一层双面胶  再试试效果  效果明显比之前好了很多

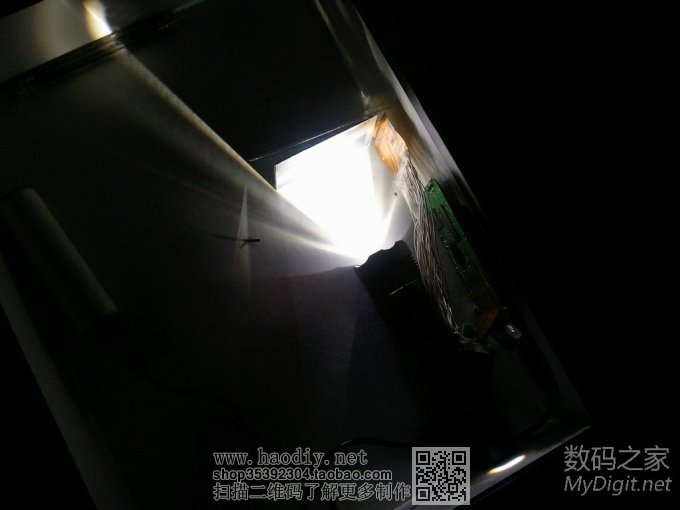

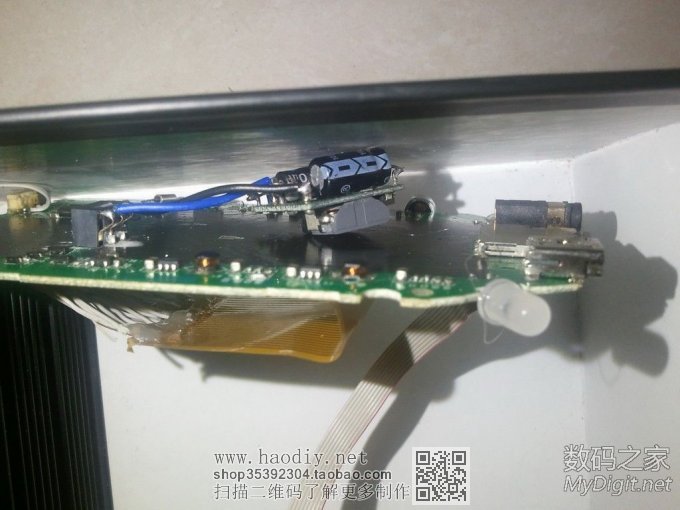

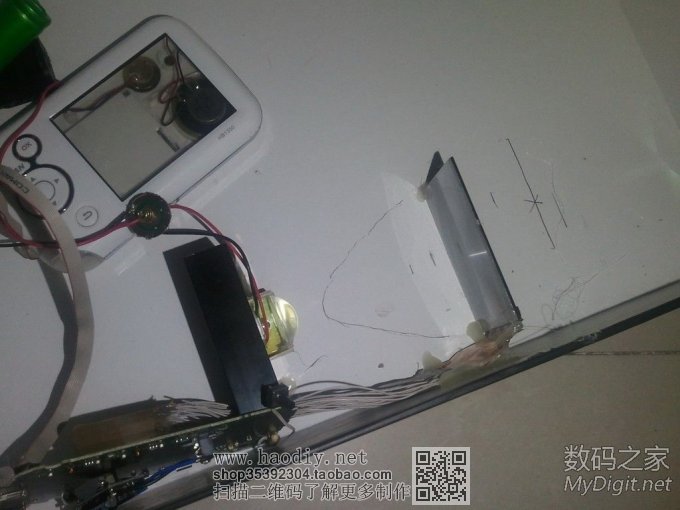

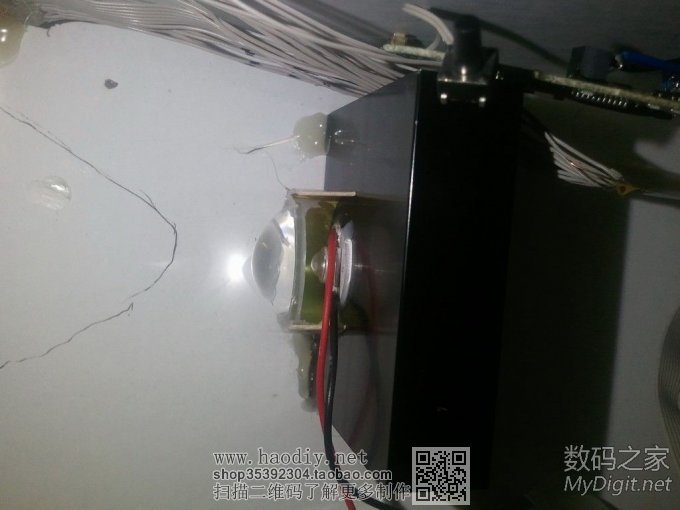

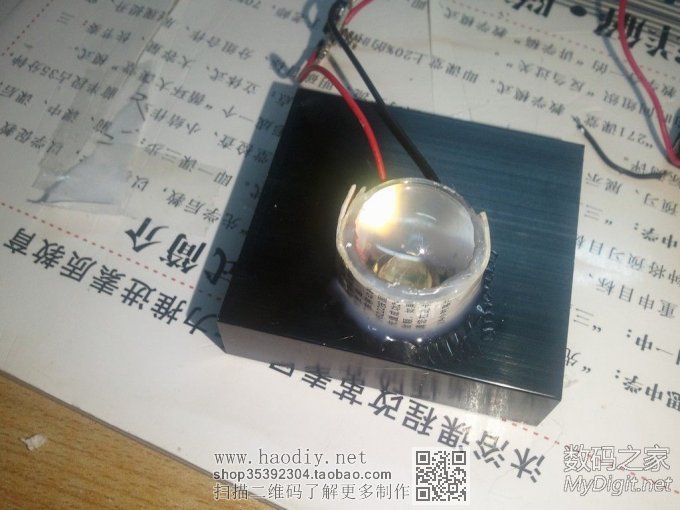

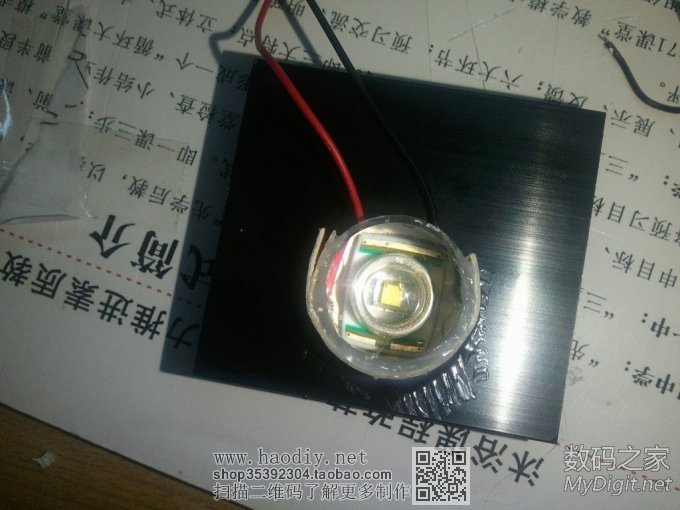

内部结构大约样子

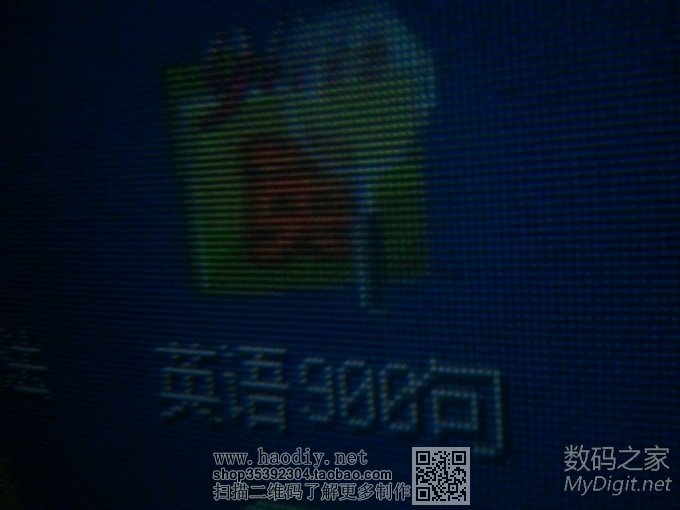

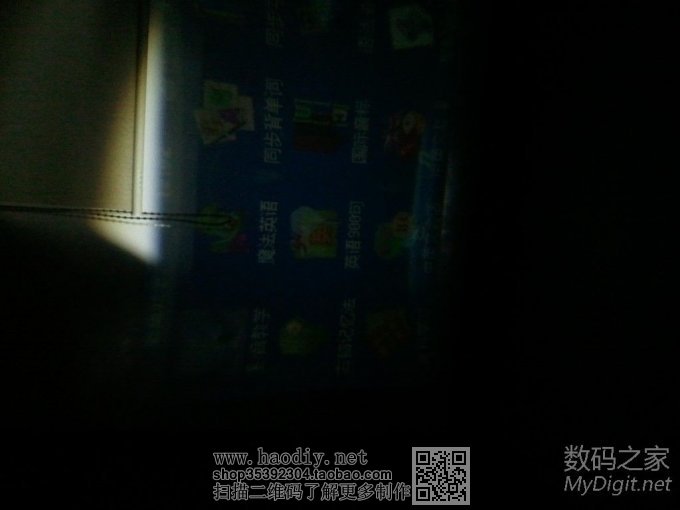

过瘾，再拍几张

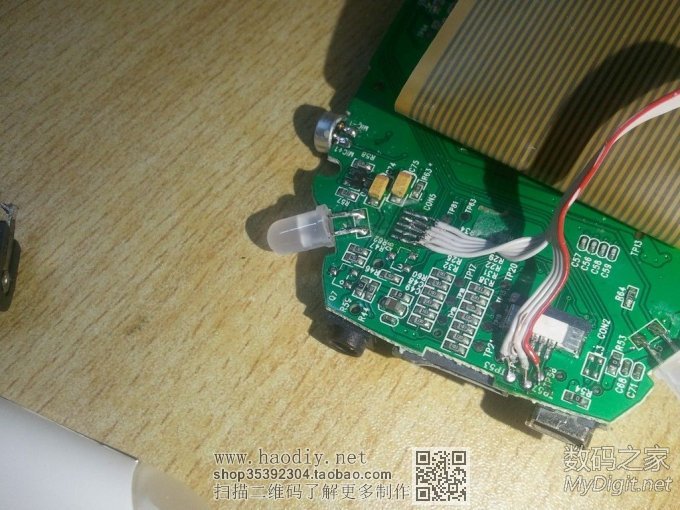

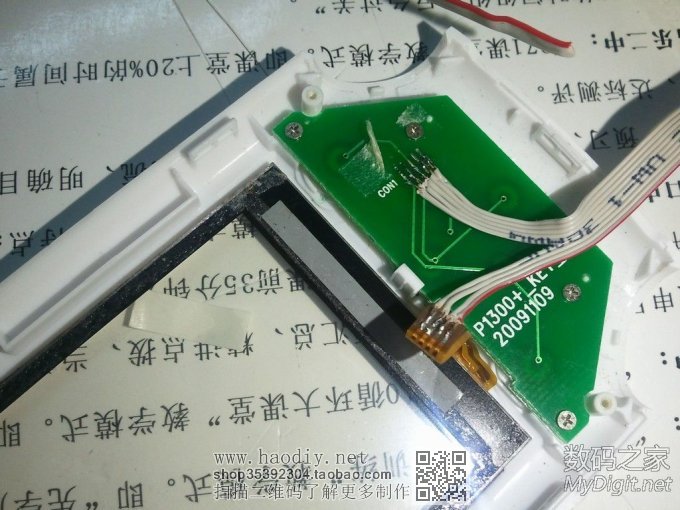

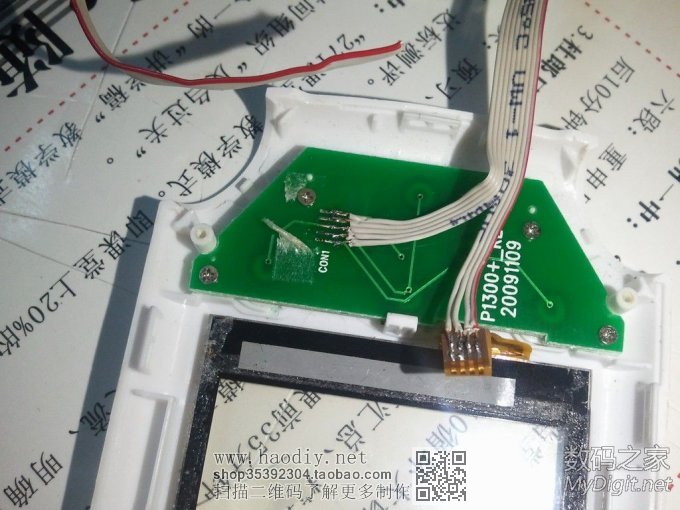

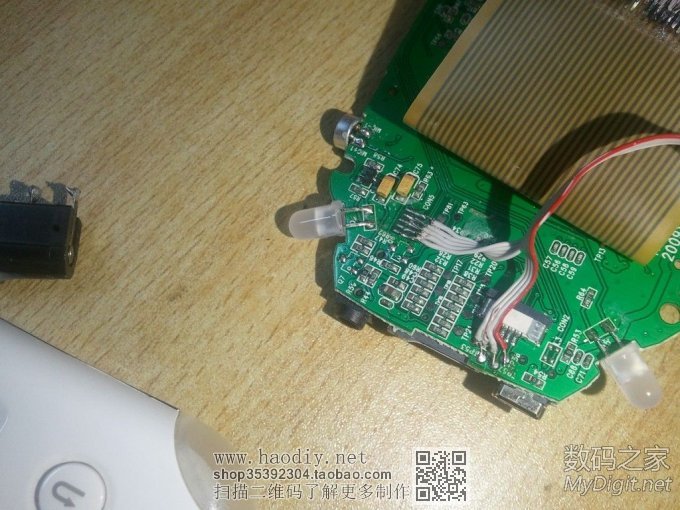

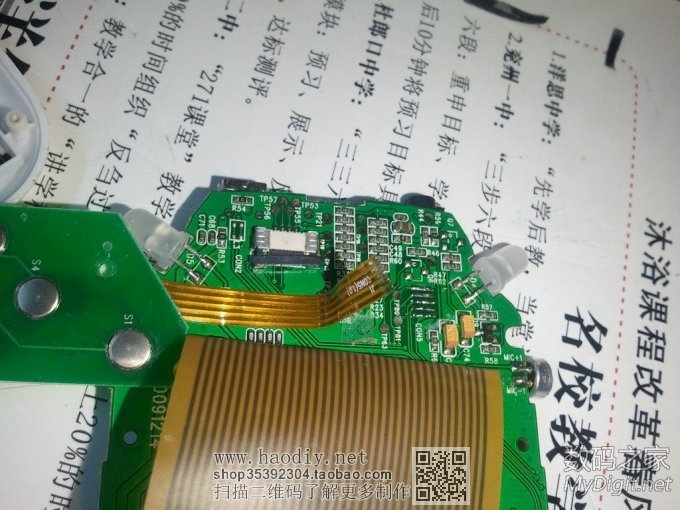

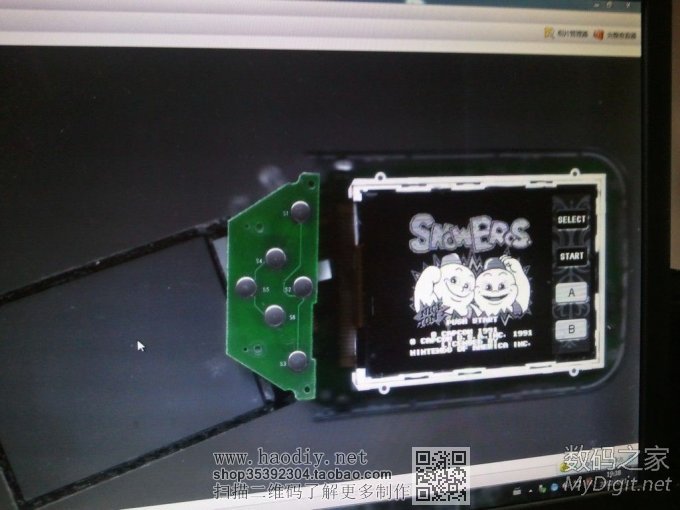

继续DIY，把按键板焊下来

|
