好不容易才DIY好的平板电脑（制作地址：http://bbs.mydigit.cn/read.php?tid=390546 ），最后还是不得不拆掉，改成投影机。此投影只是为了拿来看电影，其他功能不需要，所以连无线网卡也没有装上去。 平板型号：卓尼斯 ZT-180，据说主频是1G Hz（也有说是800MHz），内存256M，闪存2G，10.1寸1024*600宽屏，电阻触摸。 号称能播放1080P，实际卡得不行，但播放720P流畅。不过这屏的分辨率也只能拿来看720P，看1080P没意义。 国产100W 集成LED（10串10并），驱动电源为32V恒压电源改的恒流源。 一、拆机篇   开拆，心在滴血，成物不可毁啊
听说撕掉液晶屏防炫膜，透光性更好，于是纸巾沾水覆盖。下面垫东西是防止过度弯折屏线
几小时后就可以撕了，不过一定要慢慢、一点一点撕
测试一下硬件有没有拆坏
二、制作篇 焊接按键和各接口延长线
液晶屏为10.1寸，只买到12.1寸的菲镜套件，于是锯条磨钩，割板
将液晶屏和菲镜组合成一体（中间有支撑，间距为1.5cm、1.5cm），胶带密封，防止进灰
铝片制作固定架，打长螺丝孔为方便调节
液晶模块完成
散热器打LED固定孔
打磨下
反光碗与LED间AB胶固定，且全密封，防止灰尘进入
透镜与反光碗围一圈双面胶粘合，防止灰尘进入，且四个位置AB胶固定
小电钻挖风扇孔
散热器风组合
箱体材料使用的发泡PVC，非常好加工，美工刀割，502粘合，既轻又牢固。
安装主板
背面接线
内部涂黑，说能防止反光
侧面打进气孔
顶部只有4个按钮，一个指示灯

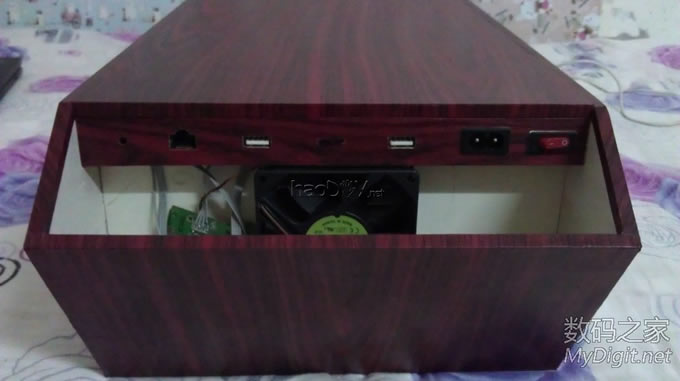

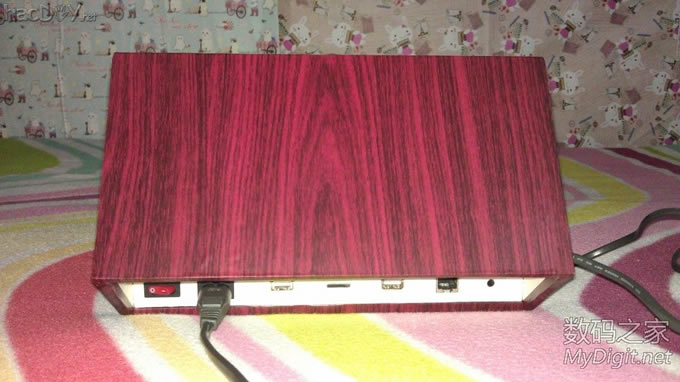

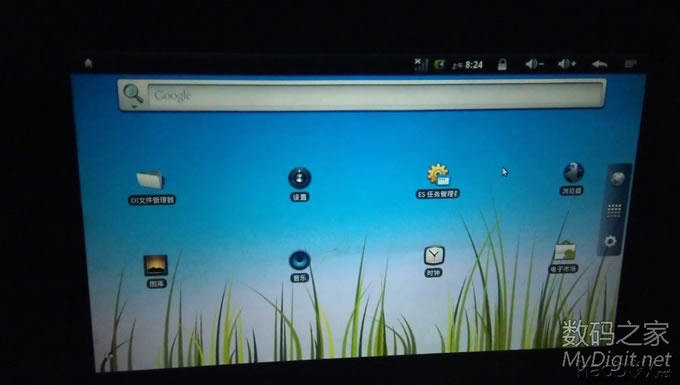

尾部接口，音响插口、有线网口、USB、TF、USB、电源、开关，使用了USB hub将一个USB转成两个。这张图片还能看见斜板上的触摸屏，但是后来压坏了，就拆了，直接使用鼠标控制
淘宝买的PVC贴纸

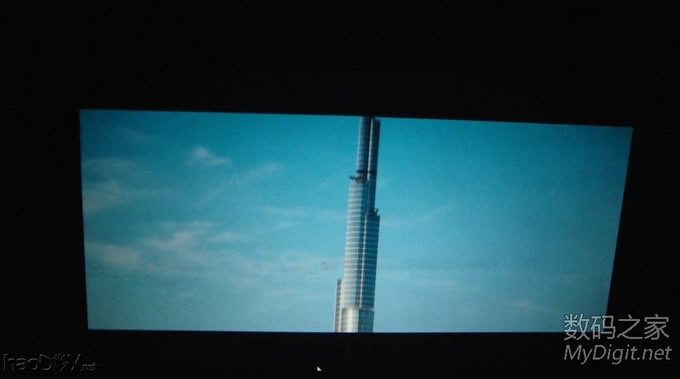

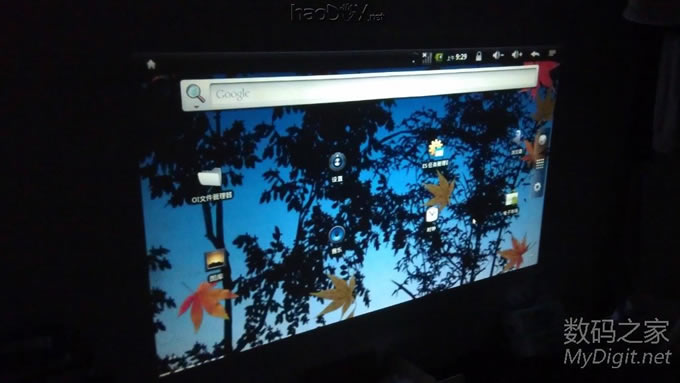

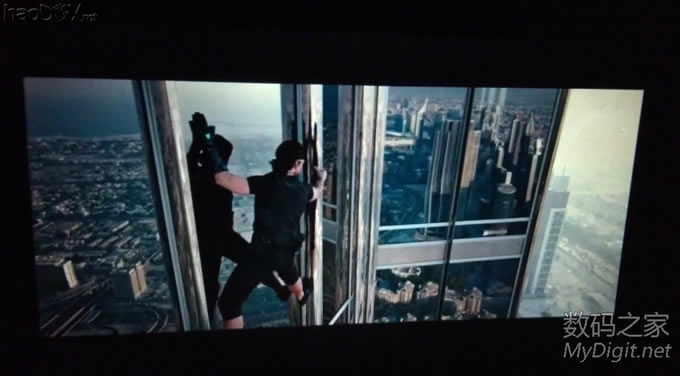

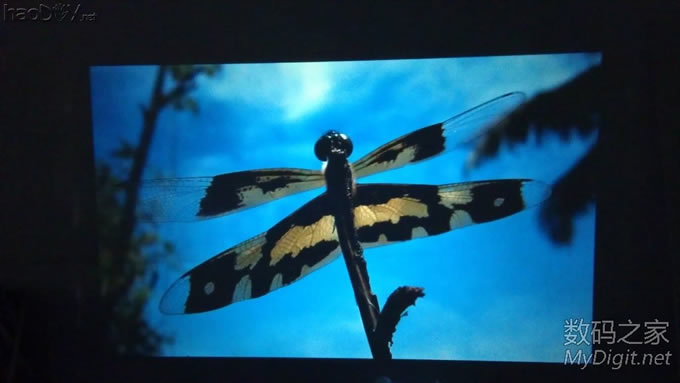

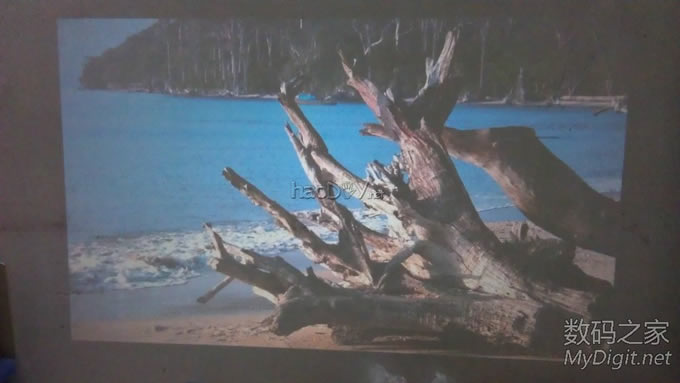

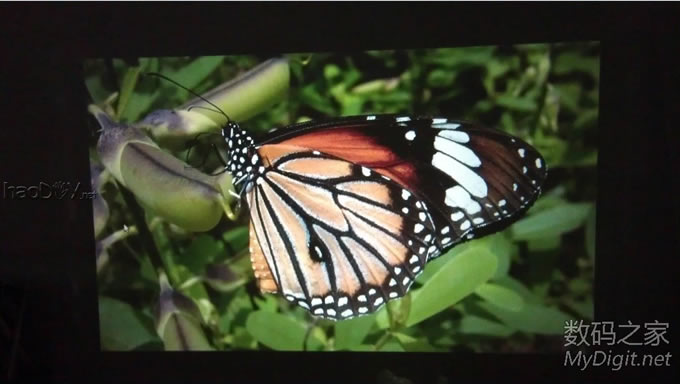

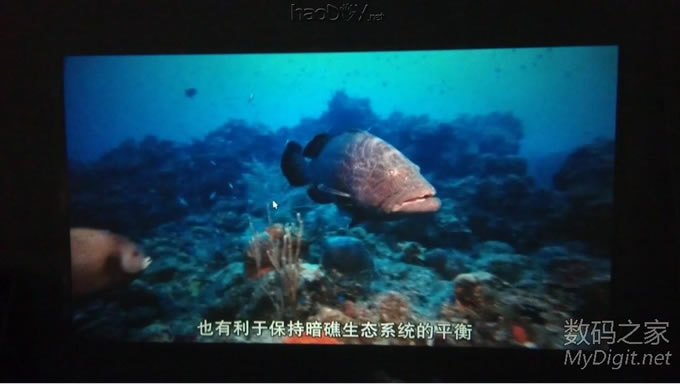

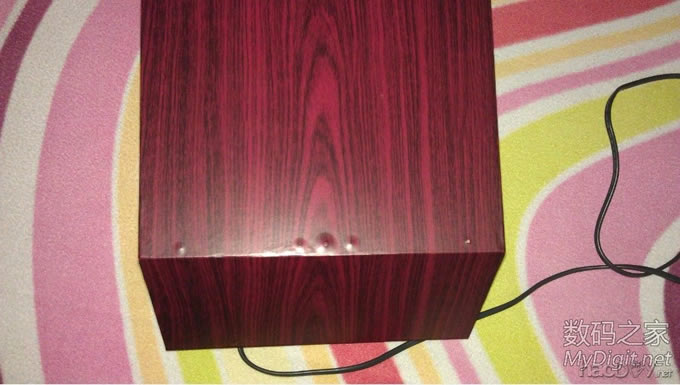

使用了隔板形成风道，且防止从进气孔漏光出去。实际有内置两个笔记本小喇叭，但一般外接音箱使用  三、电源篇 32V惠普打印机电源，质量不错，带负载100多W，发热很小      恒压改恒流电路图  增加的恒流模块   实际接线位置  拆了个16V的日立电源改为9V，为平板电脑主板和风扇供电  温控风扇电路图，温敏电阻用AB胶固定在LED基板上，调节可调电阻可以调节风扇启动温度  四、成品篇 倒放底部   #p#分页标题#e# 顶部    晚上关灯投白墙效果，实际效果比照片好，清晰得多。感觉100W的LED在晚上亮度完全够用，至少满足我的要求，但发热还是比较大的。风扇不停，一部电影下来大约5、60℃。大概70~80寸的样子。  第二行图标处有隐约黑色，是白墙脏的缘故  看《碟中谍4》效果不错    白天拉窗帘看图片效果   细节    白天拉窗帘看视频效果   白天拉窗帘开日光灯效果  (责任编辑：admin) |
