DIY制作一种超微型监听器，微型耳机，附原理电线路图及PCB
时间:2013-01-13 22:00来源:未知 作者:xdy12530 点击:
次
实物5.jpg (198.73 KB, 下载次数: 4) 2010-12-20 22:29 上传 下载次数: 4 实物6.jpg (122.02 KB, 下载次数: 5) 2010-12-20 22:29 上传 下载次数: 5 实物7.jpg (57.69 KB, 下载次数: 1) 2010-12-20 22:30 上传 下载
平常无聊的时辰想出来，并乐成的制作了一种超微型接听器，微型吸取机。充当蓝牙耳机行使，呵呵。纯属娱乐。各人可以凭证电路图制作一个玩玩，但不要用在科场哦！

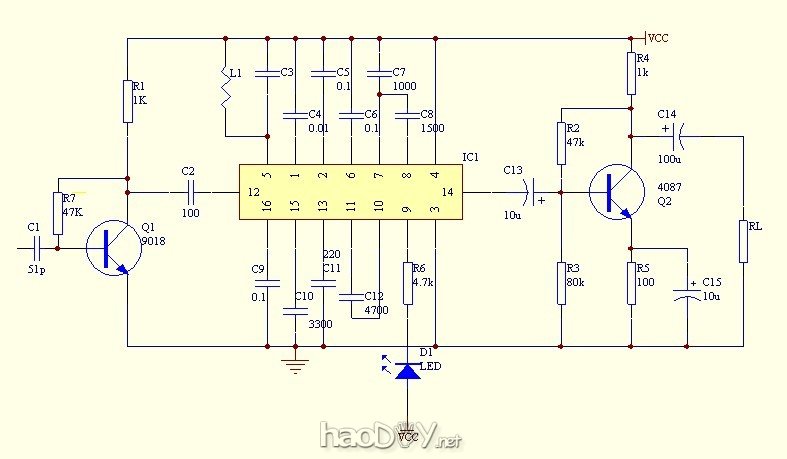

这是一款回收便宜的TDA7021做吸取芯片，信号通过天线捕获后进入前级运放后给7021解调。调谐由C3可调电容调频率。假如发射机发射牢靠的频率的话，电容参数调好后只要牢靠下来皆可。最后的音频有一个三极管放大后输出给喇叭即可，道理很简朴哦，各人都可以本身做做玩玩！呵呵
这款微型吸取器做的很小，以是微型嘛！巨细只有硬币的1/4巨细，上面的原件大部门回收0402封装的电阻电容。以是焊接要求较量高哦。

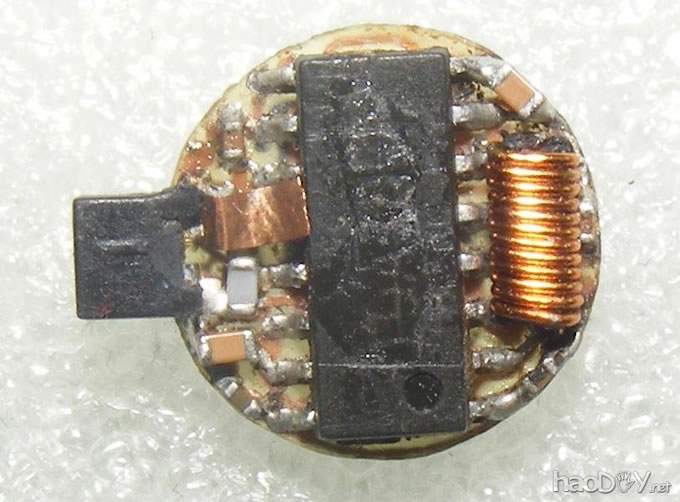

左边是一个充电器接口，可以对微型锂电池充电，右边一个黄黄的本身绕的电感。中间就是芯片啦TDA7021。

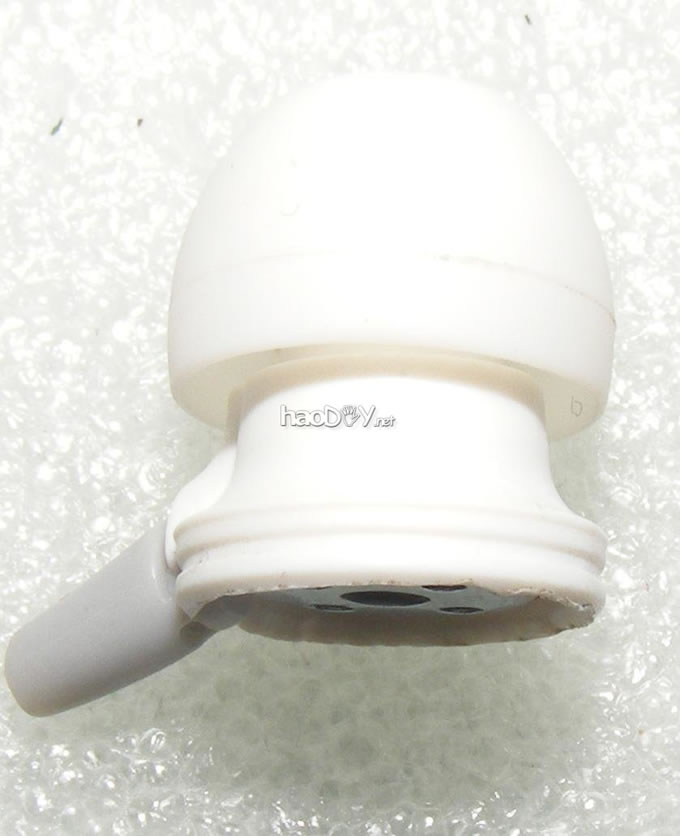

这个一个耳麦，花了10块钱买的微型耳麦，把它拆了在内里放板子和电池

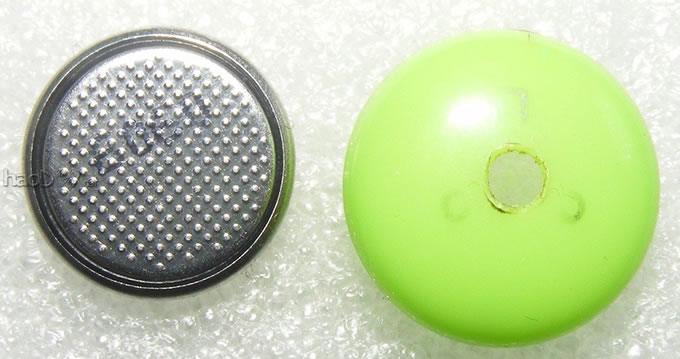

锂电池和耳机外壳。锂电池是3V电压的

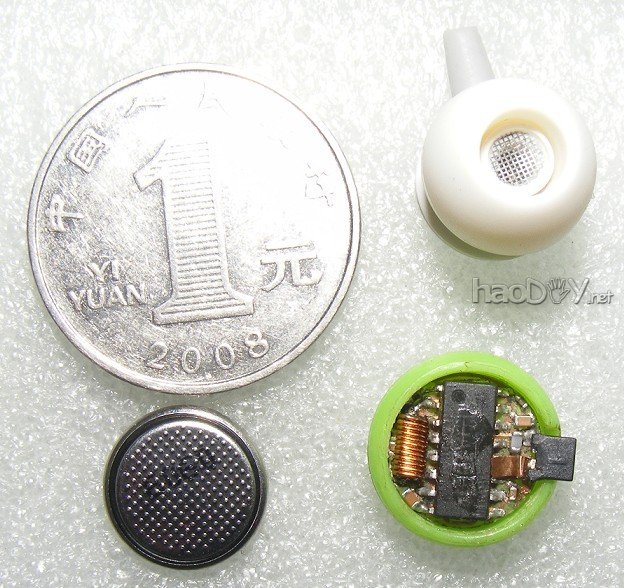

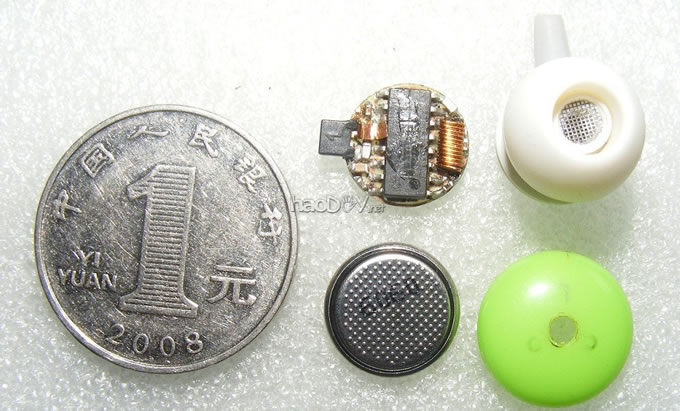

各人可以看看电路板，电池，耳机跟一元硬币的巨细。很小吧。
把吸取电路板放到耳机外壳里，正好嵌入内里。
我把它们都逐一装起来，最下面是耳机喇叭，中间是电池，上面是吸取电路板。很小的一个。

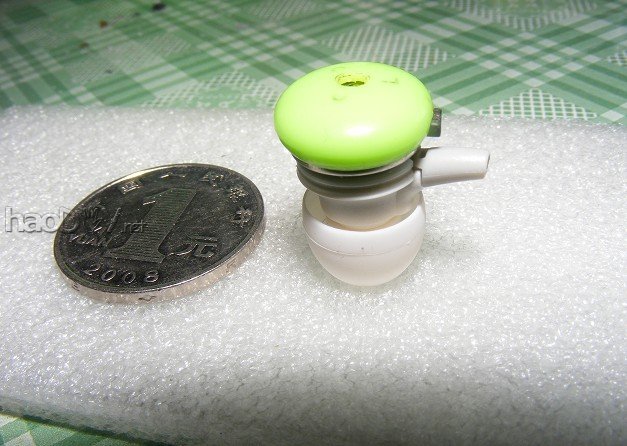

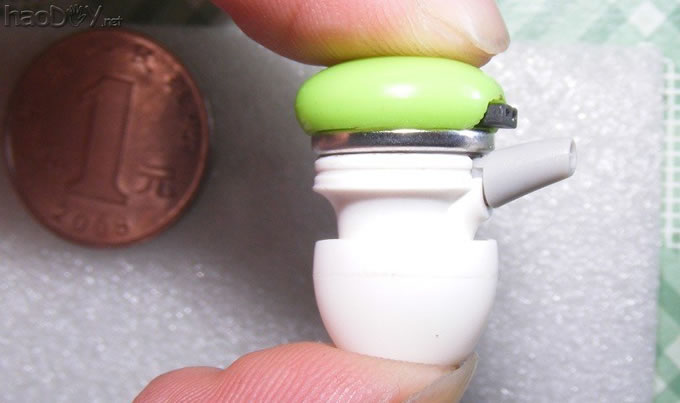

装起来后跟硬币比巨细

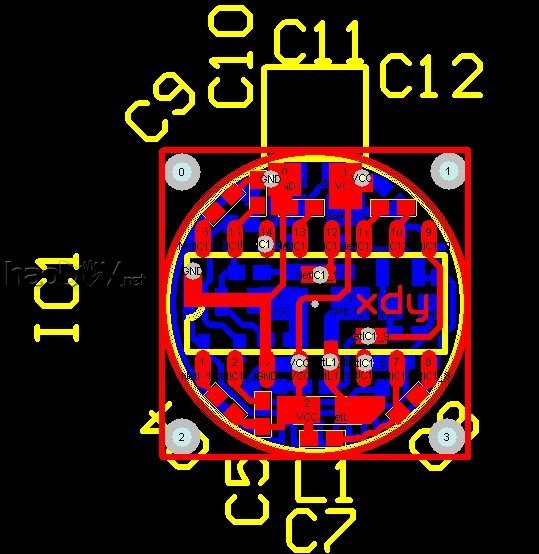

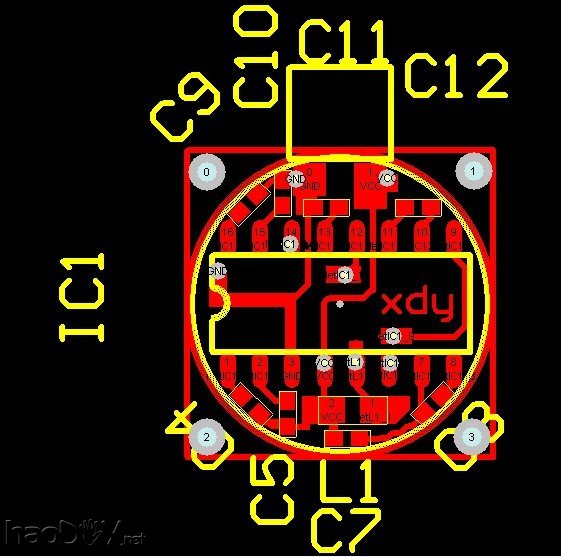

这是微型吸取器的PCB顶层图。

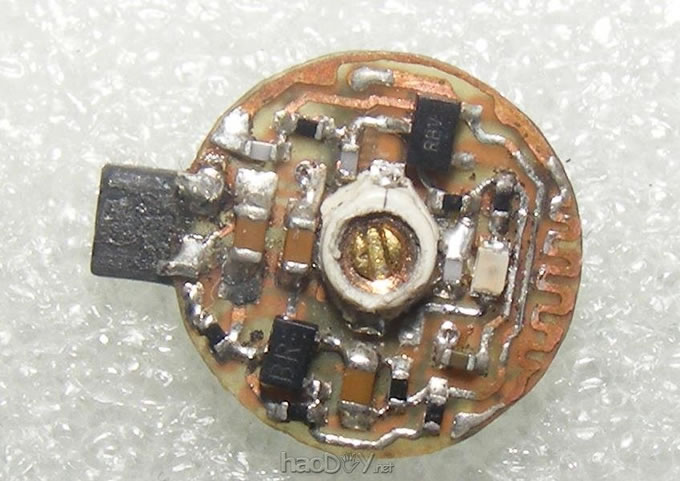

这是微型吸取器的底层图。
该微型吸取器回收双层板制作而成，怎样制作电路板，呵呵，这个我就不说了，电子喜爱者都知道怎么做的。只不外在指甲巨细的电路板上转比头发丝细5倍的孔，我想各人必定有难度吧。着实很简朴，只要将0.5MM的回头再把它打磨更细的0.2MM的回头就可以了，固然贫困点，不外很适用哦。不外也要警惕，0.2MM很轻易断。
uo
但愿各人能做乐成哦。 |
