写在前面的话：上次做的米键（智键）总觉都不够完美，由于直接按锅仔片，所以使用时按键偏硬，成功率低。我是个追求极致完美的人，喜欢尽力做到最好，所以才有了今天的精品之作
大家都喜欢现成的，其实原理我上一个帖子里有，百度也铺天盖地我这里再贴下图吧
制作过程中，无需电烙铁，无需焊接，无需导线
至于用途，我就不再赘述了，请自行百度
学校最不缺的就是坏耳机，又从同学处搜刮来一条坏耳机，再来一吊炸天的神作

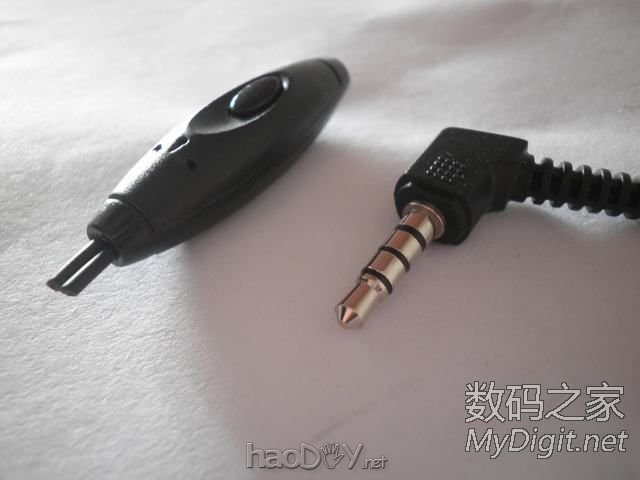

材料，线控和3.5的插头

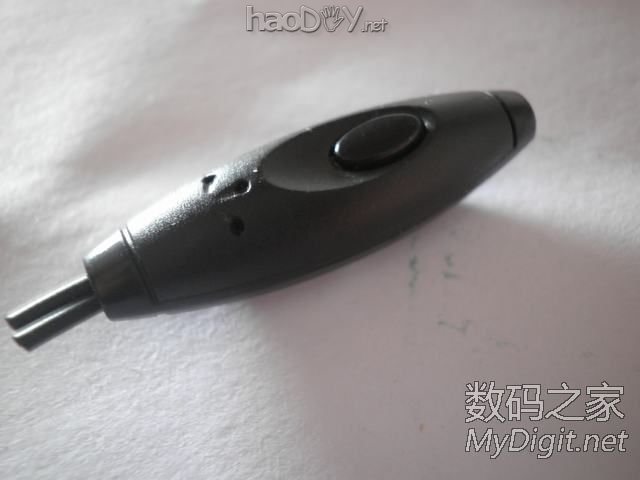

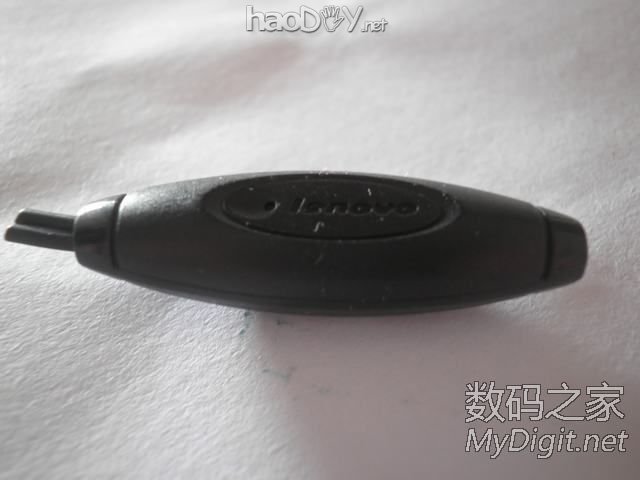

给线控来几个特写马上就要被尸解了

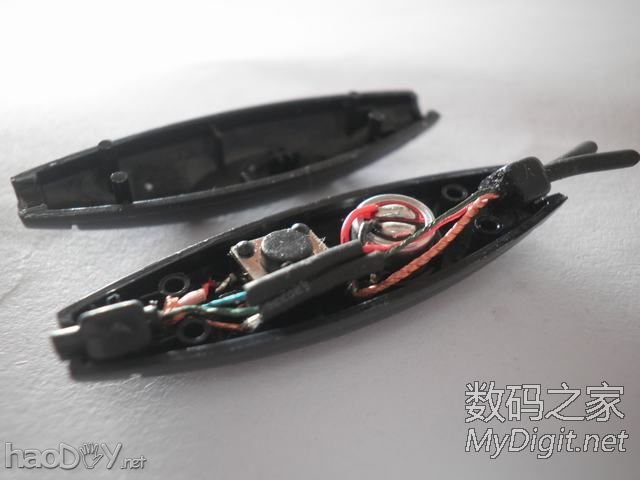

做个外科手术吧先
其实就是为了得到话筒和按钮

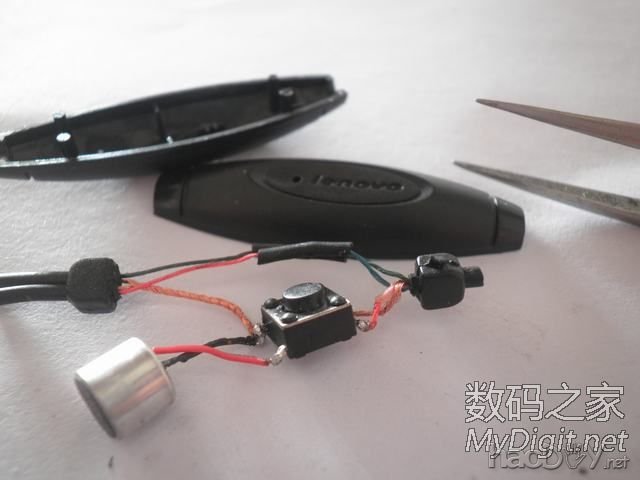

肢解的不够彻底，再深入的解剖一下

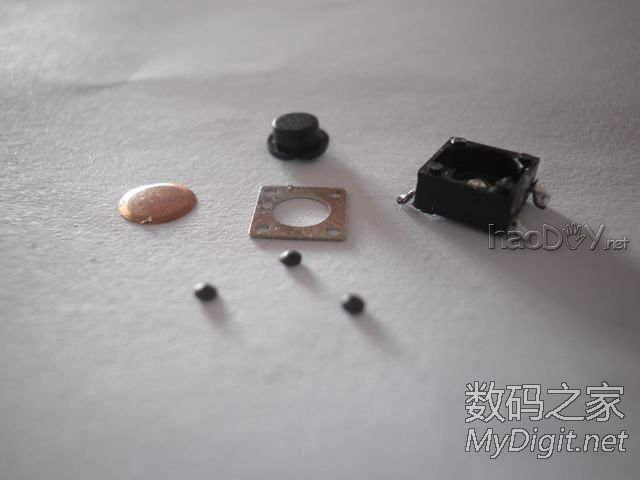

要用到的就是那个黑色的键帽和锅仔片

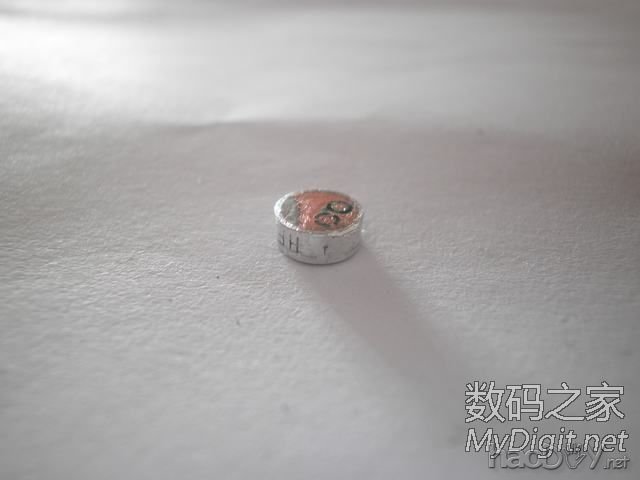

再来处理话筒吧，暴力一点，来个电锯惊魂，快刀斩乱麻，让他去的痛快一点
用金刚石打磨片，打磨下，撬开PCB
PS：话筒的打磨高度一定要留神，要满足组装，还要满足配合间隙，和锅仔片回弹，还要留出最后封装的余量为此，我只打磨够取出PCB即可，之后视情况再次加工

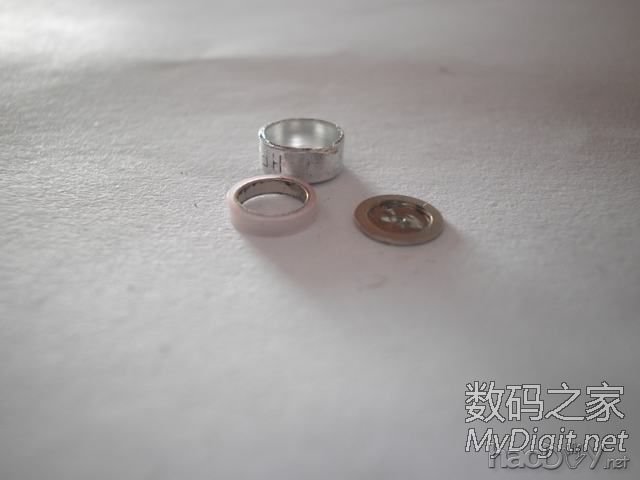

得到这些，各个是宝待我慢慢道来。需要用的就是铝制外壳和撑音膜（暂且这么称呼那个铁灰色的膜）的不锈钢垫片，还有那个圆形透明塑料支撑

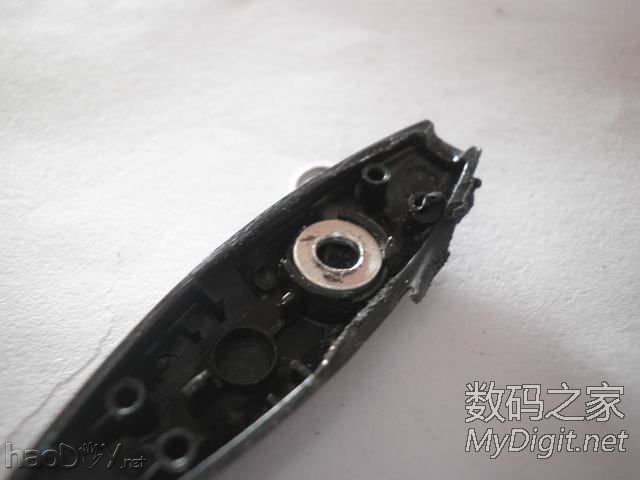

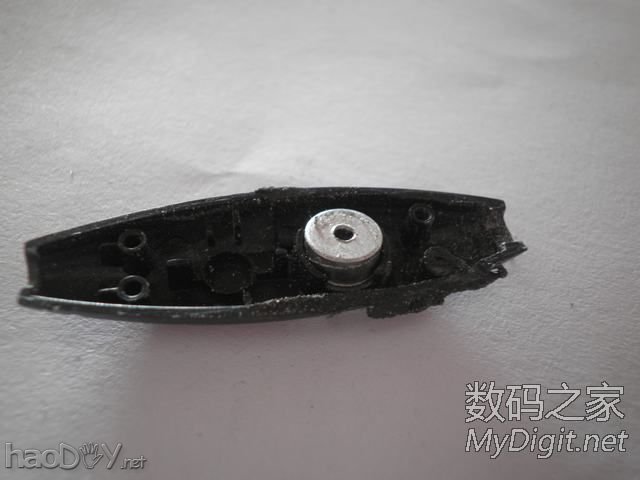

然后对外壳进行精加工，线控的外壳是个好东西。话筒太小，手拿不住，有没有好的台钳，他就是得力干将（太佩服我的智商了）

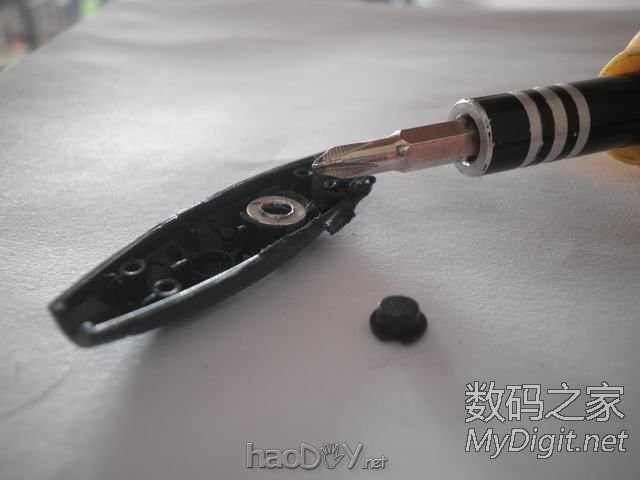

用螺丝刀扩孔
好了，大概就是这个直径了
OK，话筒处理暂时告一段落，现在加工3.5的插头

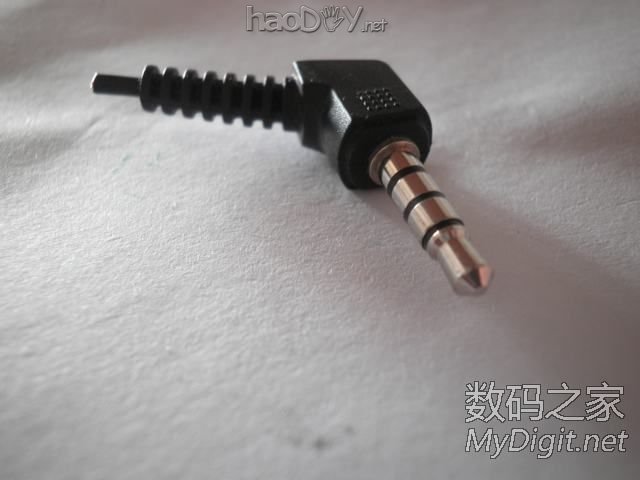

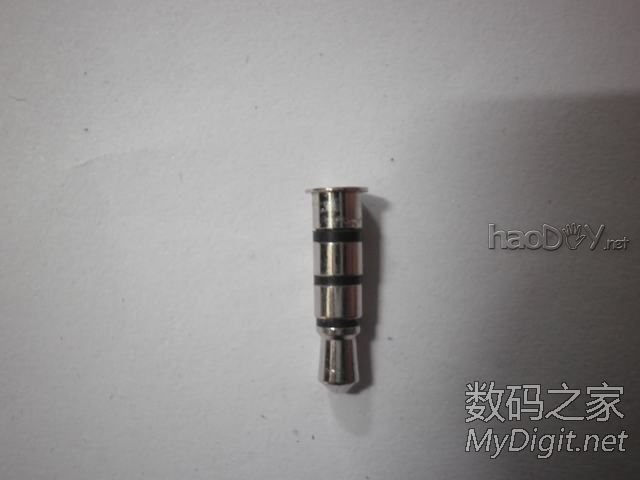

国际惯例，死前最后遗照

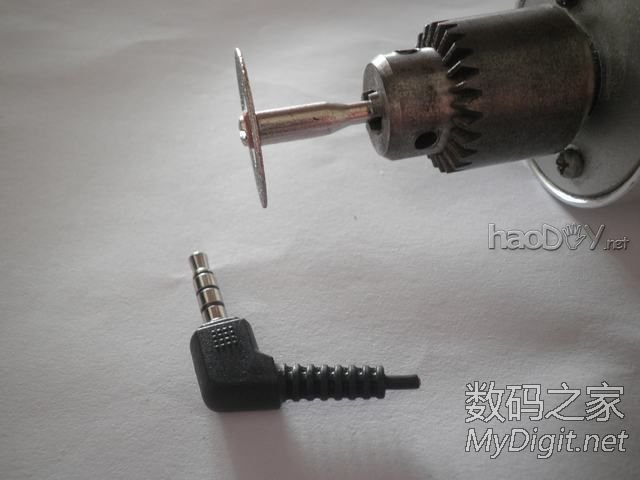

上刑具

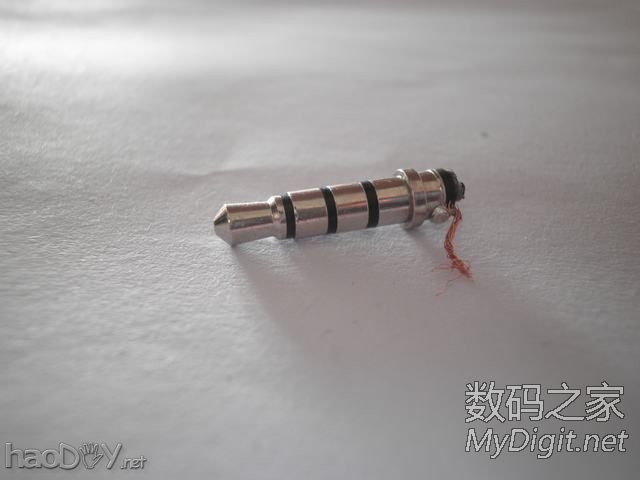

切开了，还要继续打磨

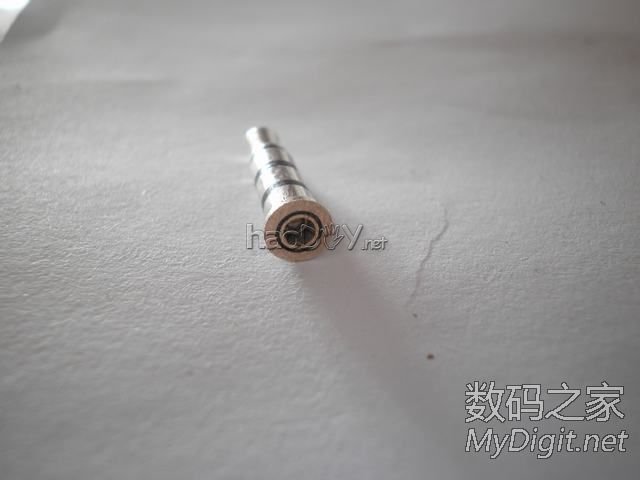

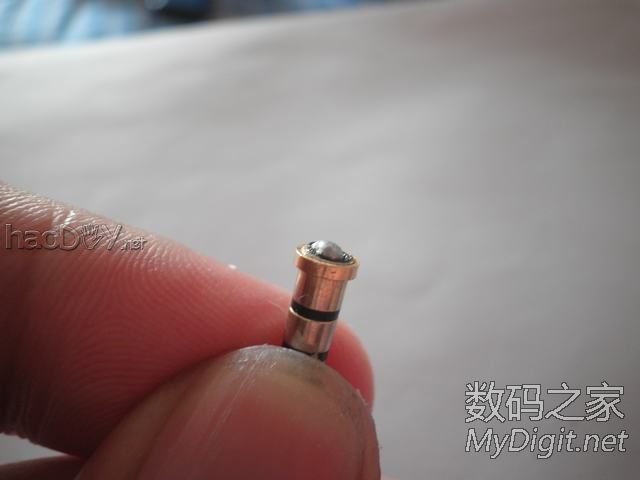

看看，打磨的够薄的吧
这是上次打磨的样子，对比下，是不是有细如发丝的感觉啊

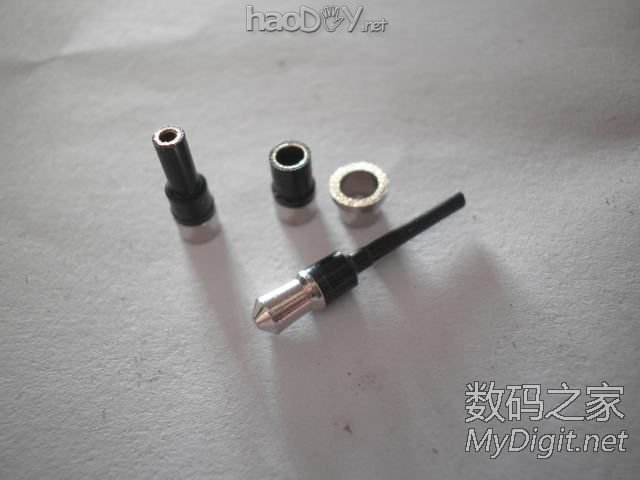

拆开，欣赏下

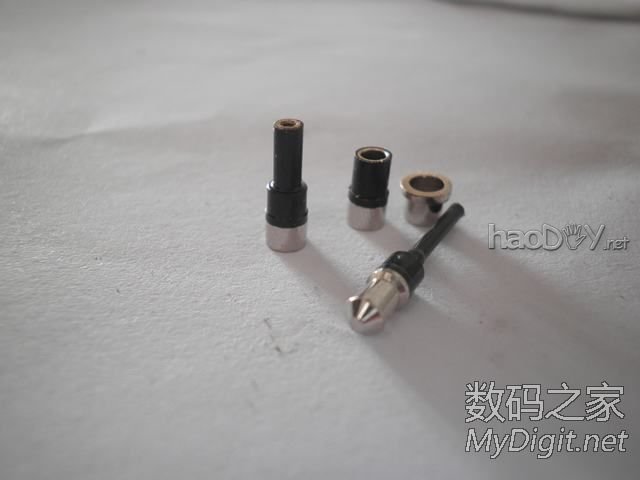

漂亮的断面
OK，接下来就是组装了

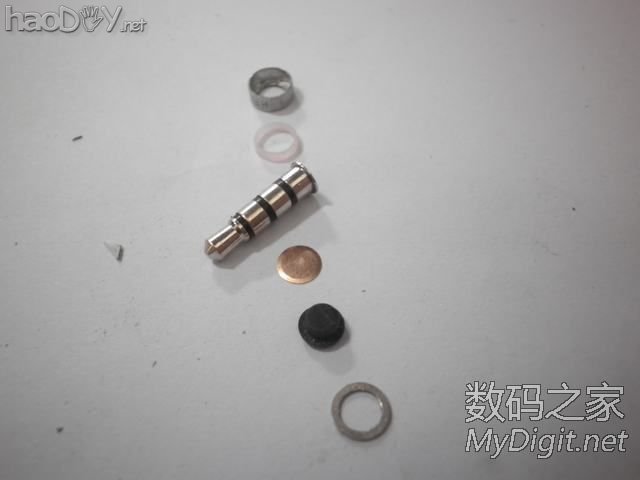

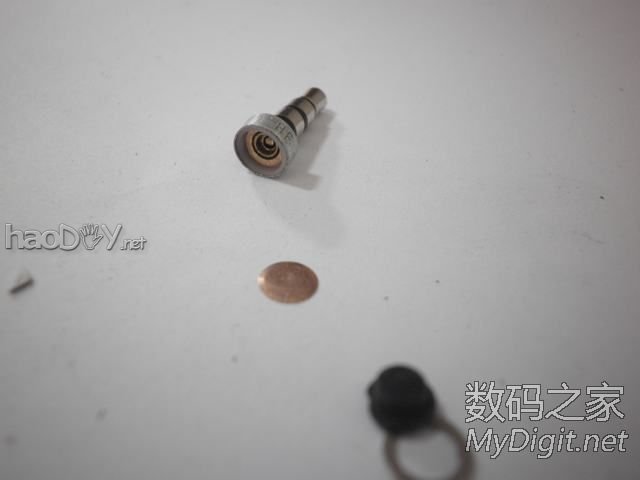

所需的全部材料

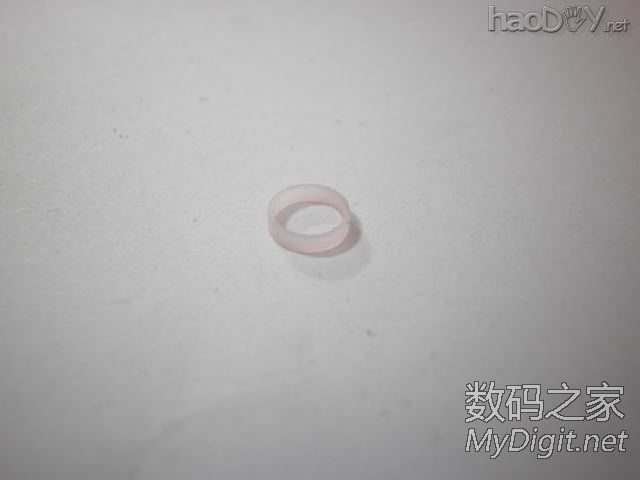

要开始组装了，给这个漂亮的透明支撑来个特写吧，马上就要说再见了

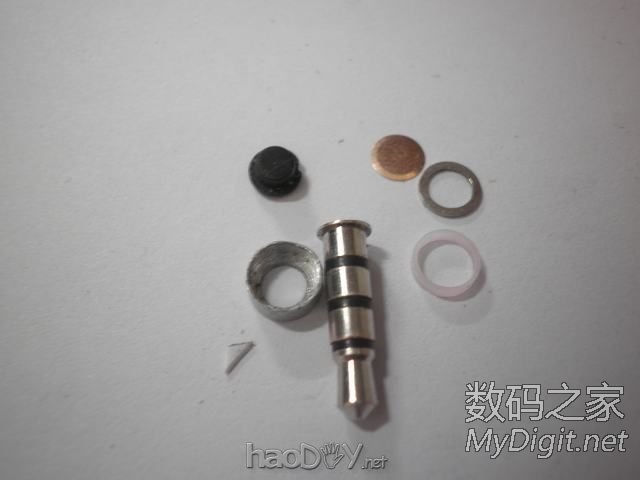

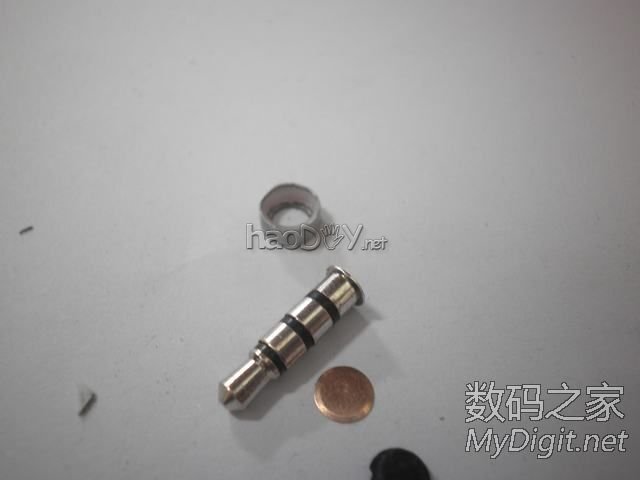

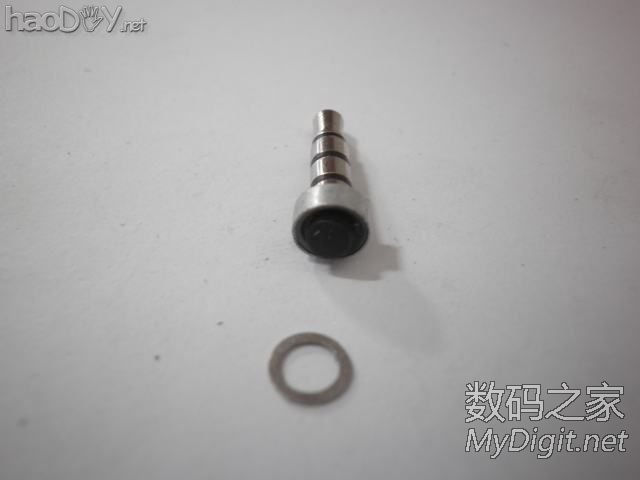

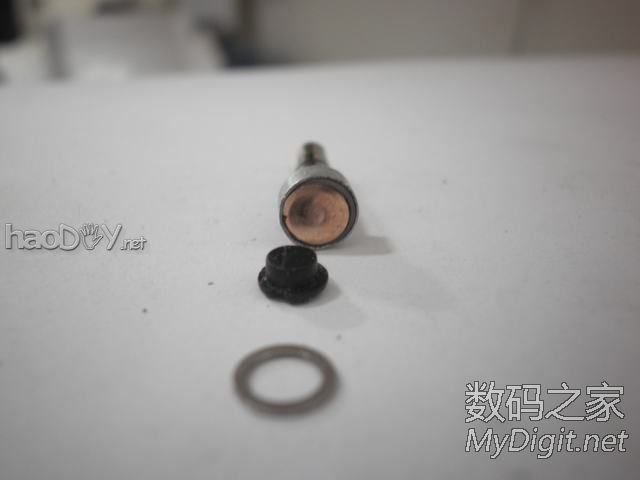

按顺序排列下

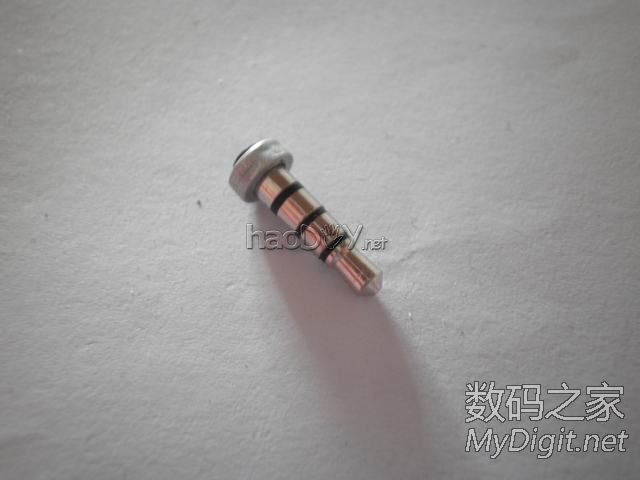

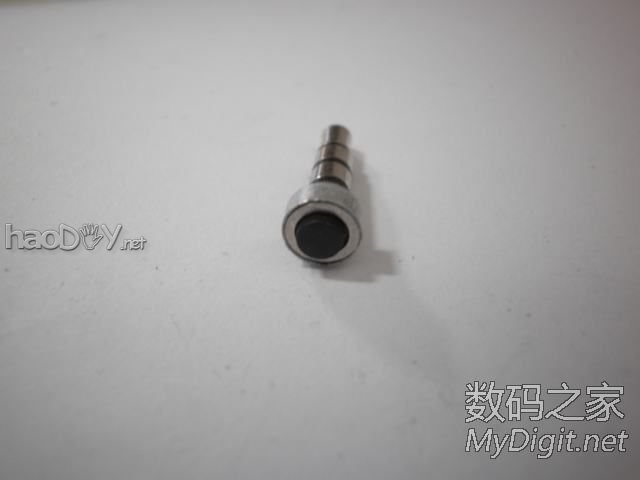

组装成功
插上手机测试下，封装好，不好用就晚了
