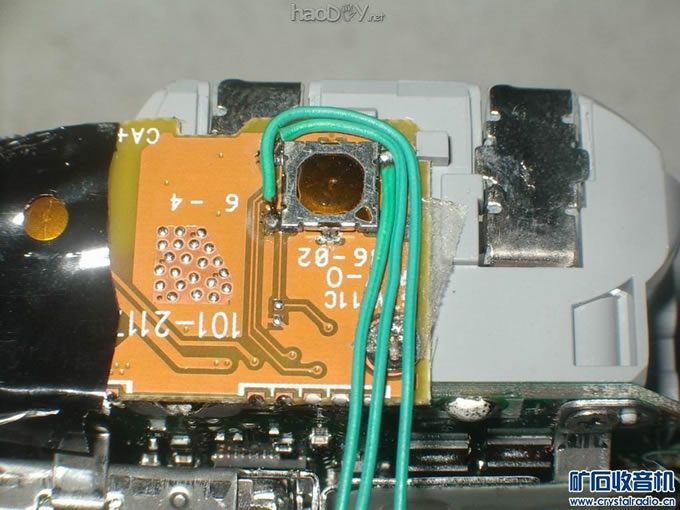

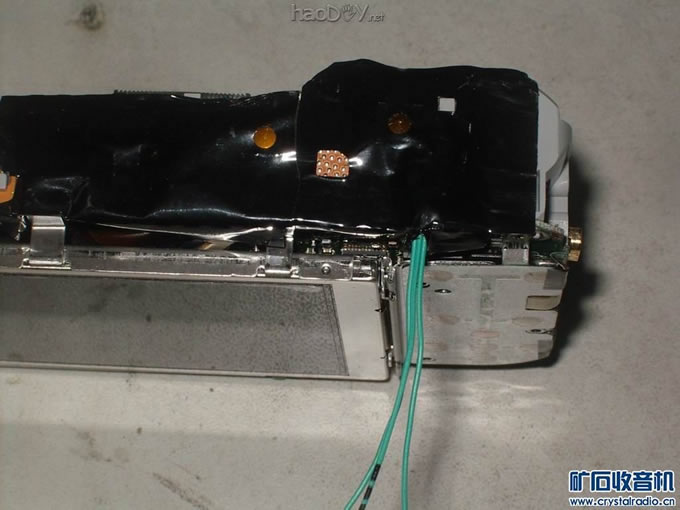

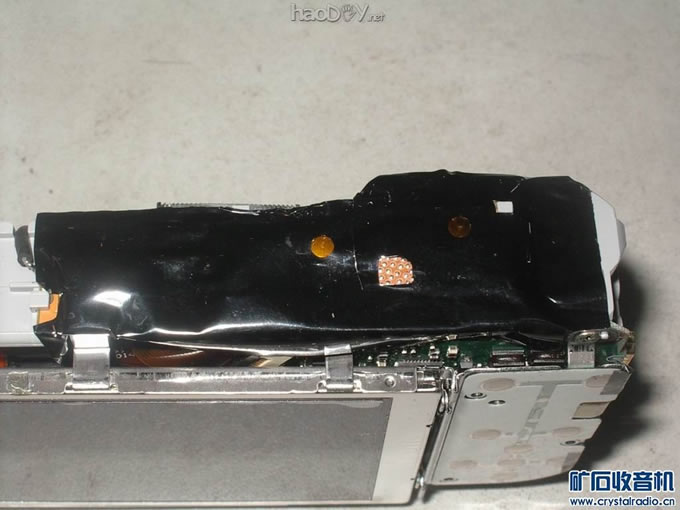

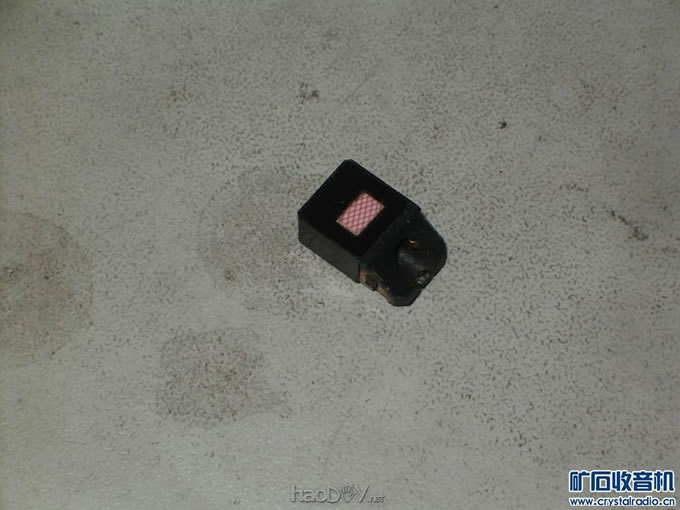

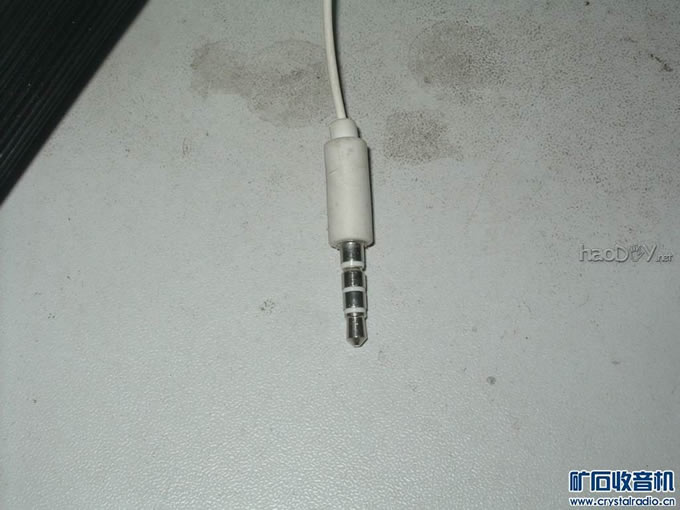

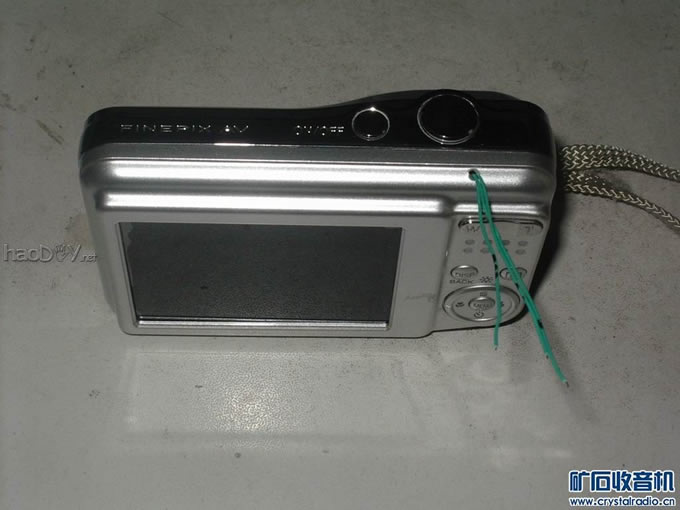

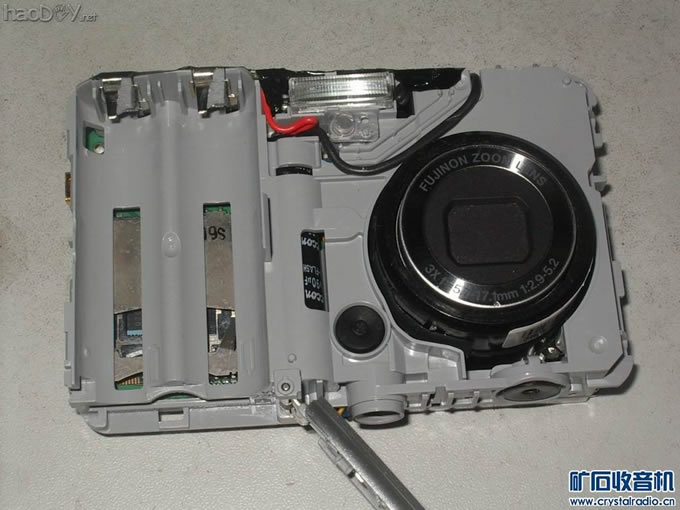

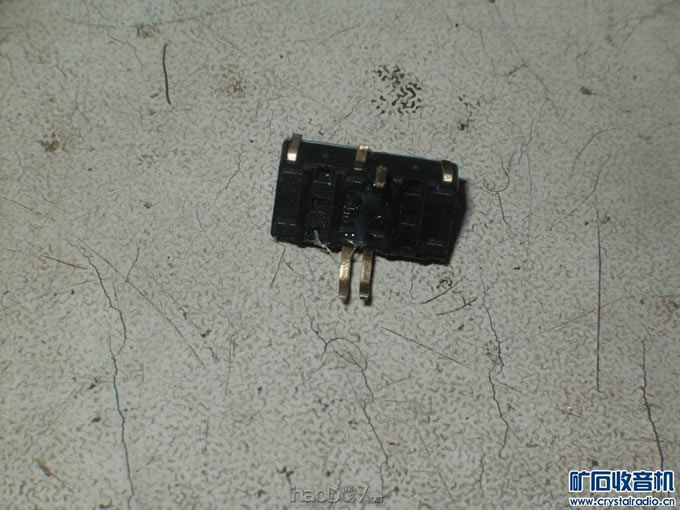

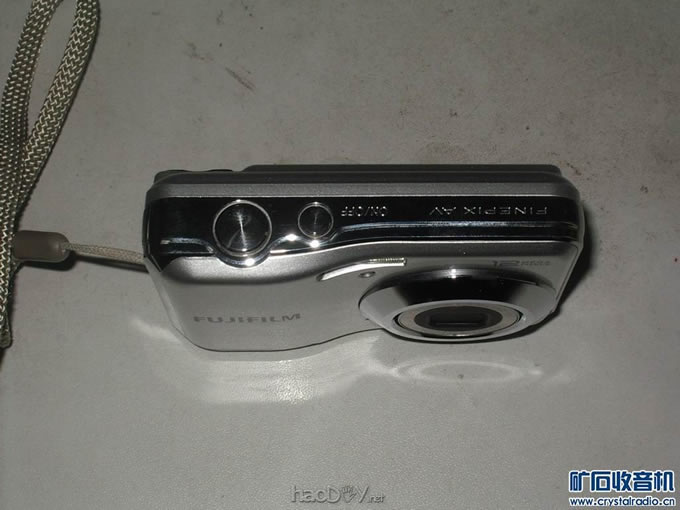

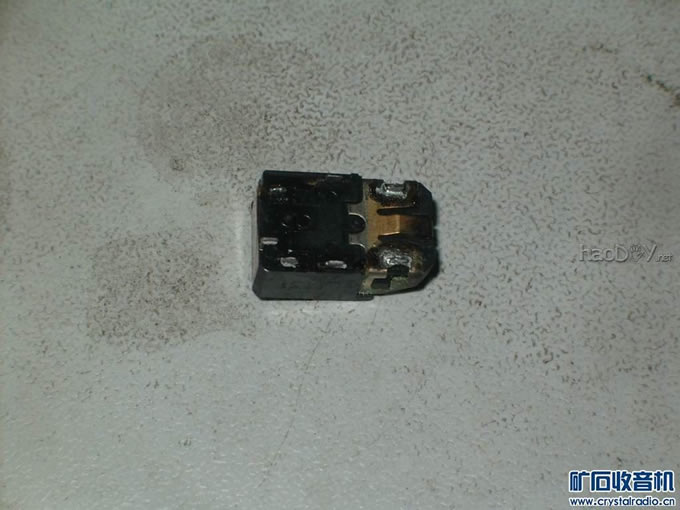

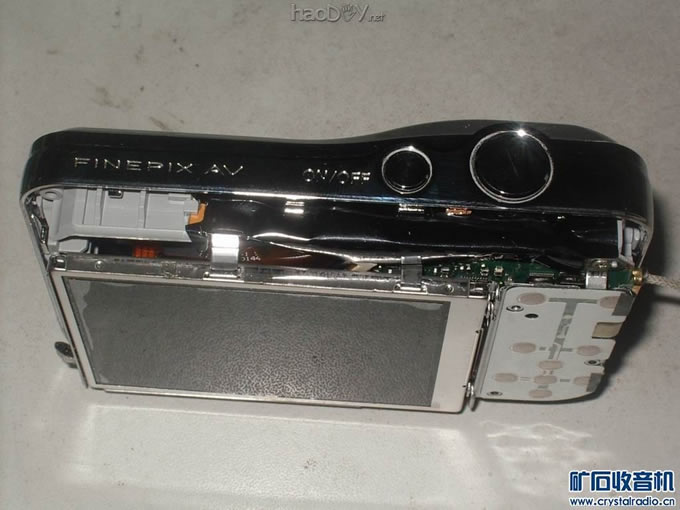

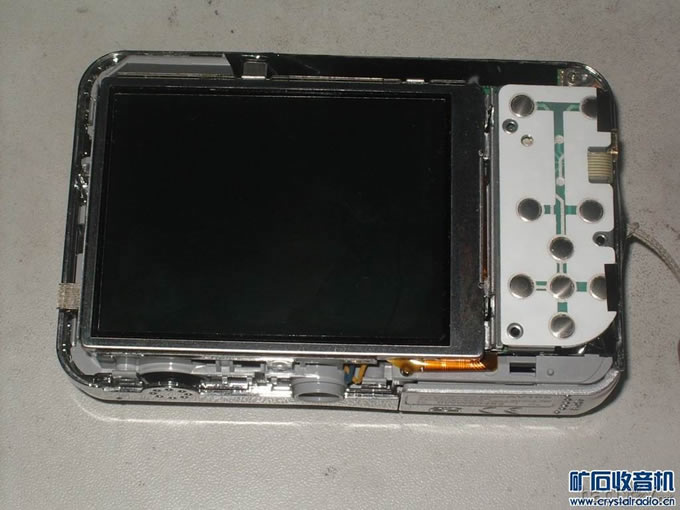

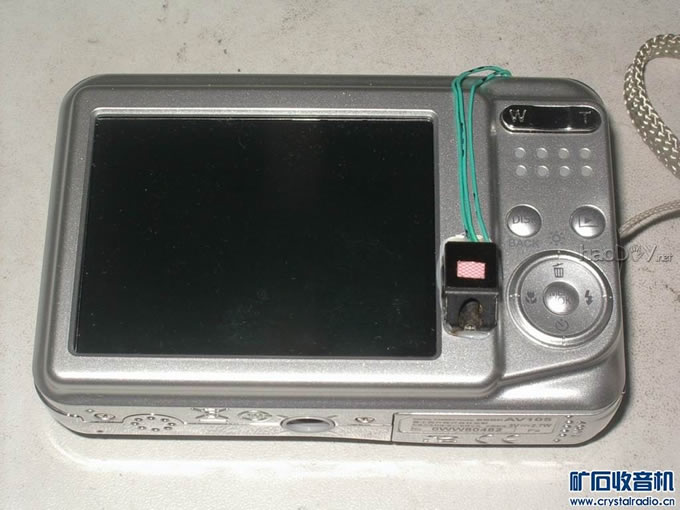

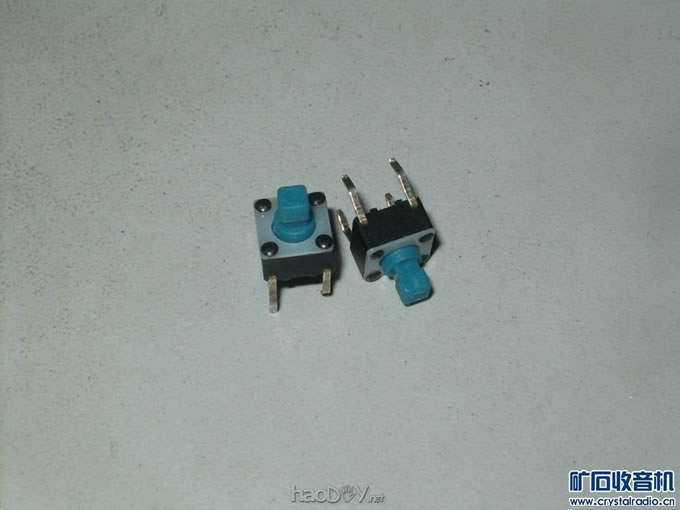

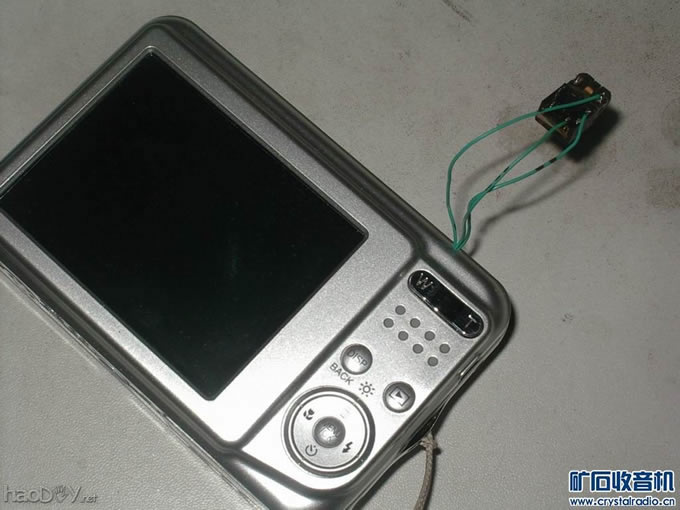

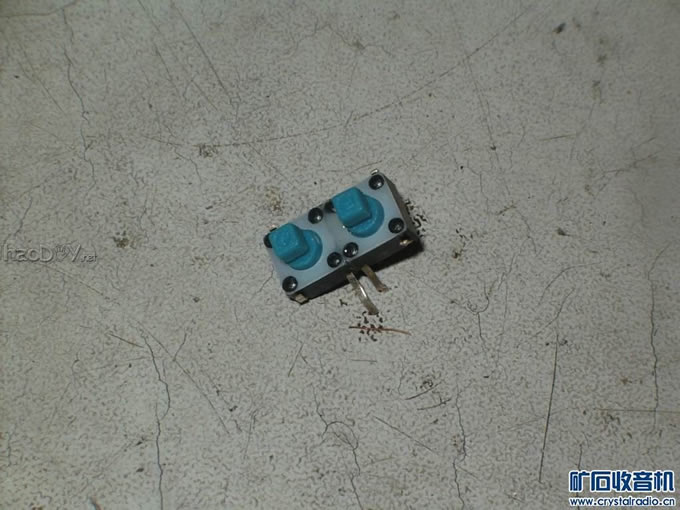

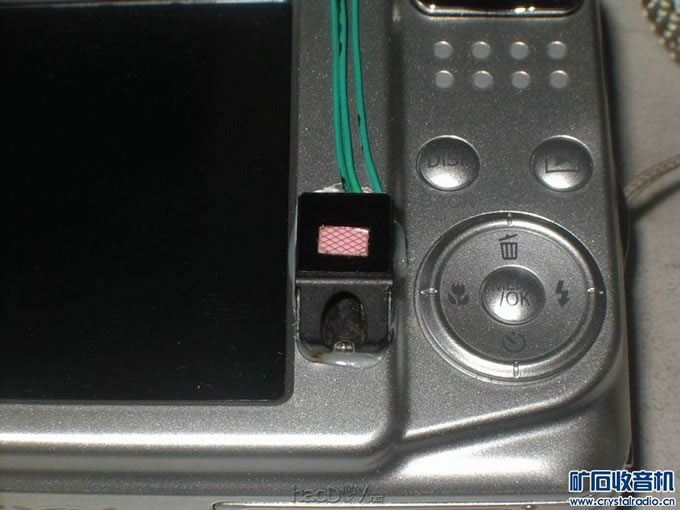

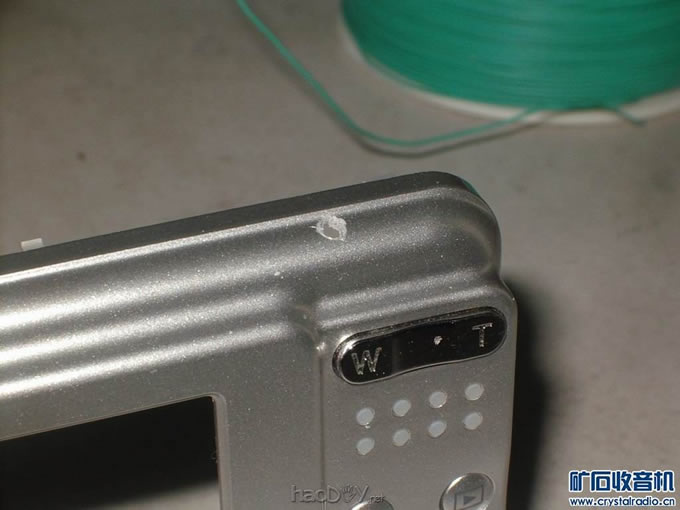

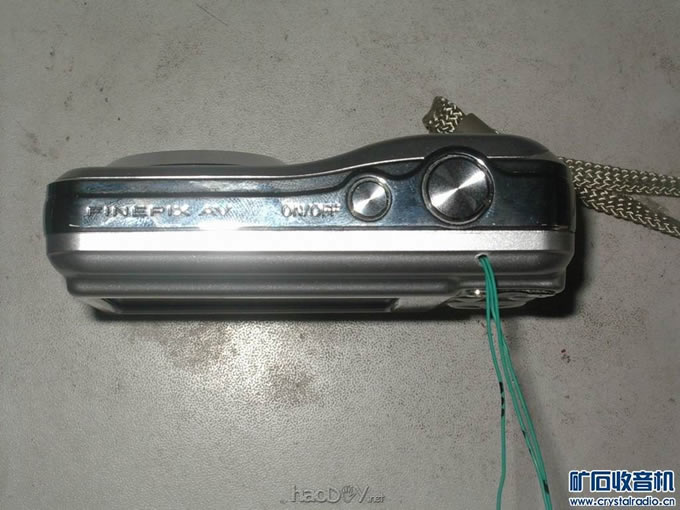

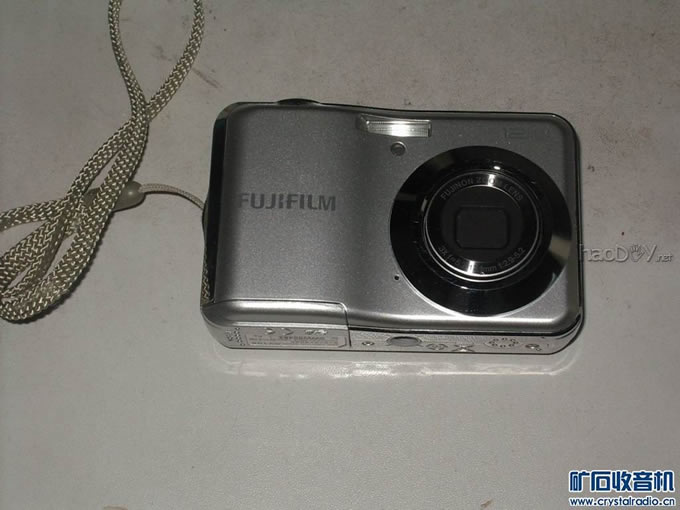

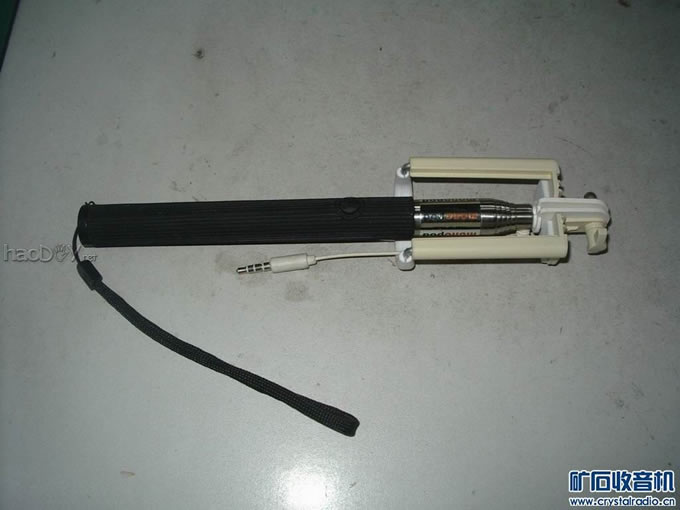

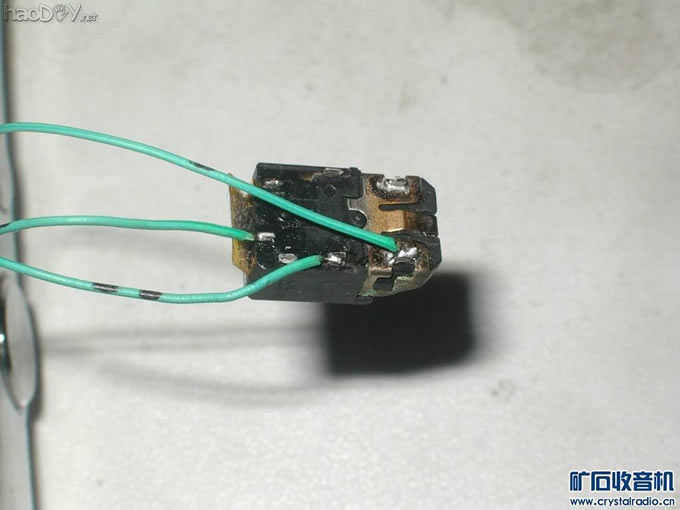

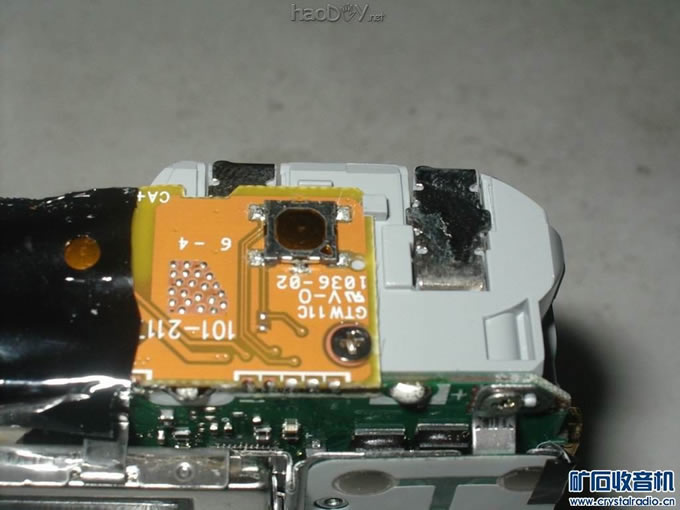

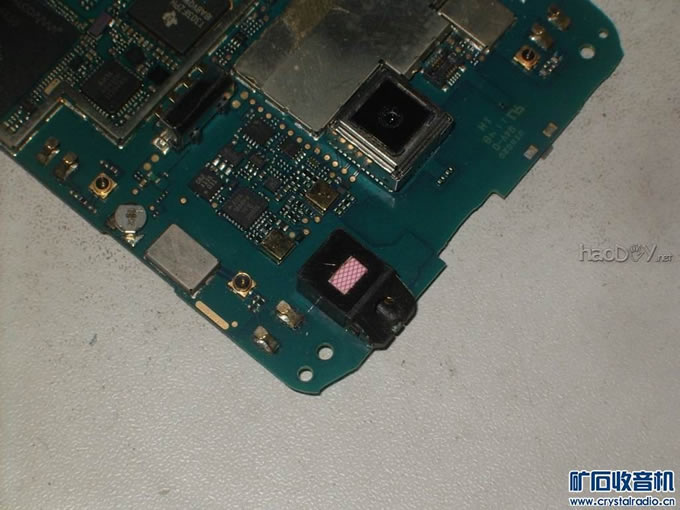

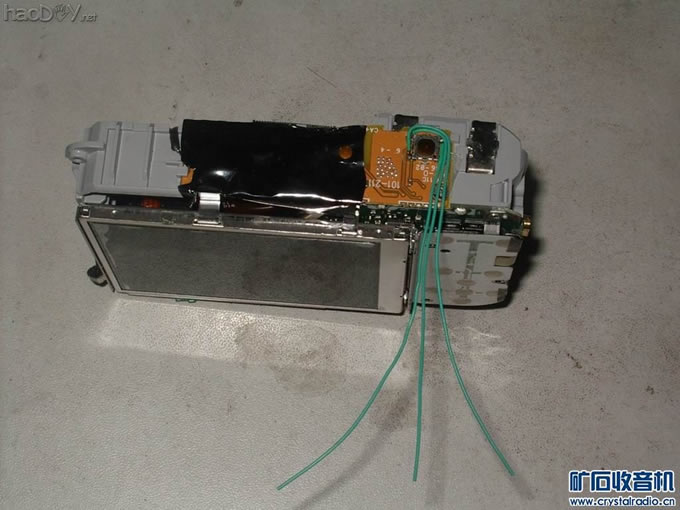

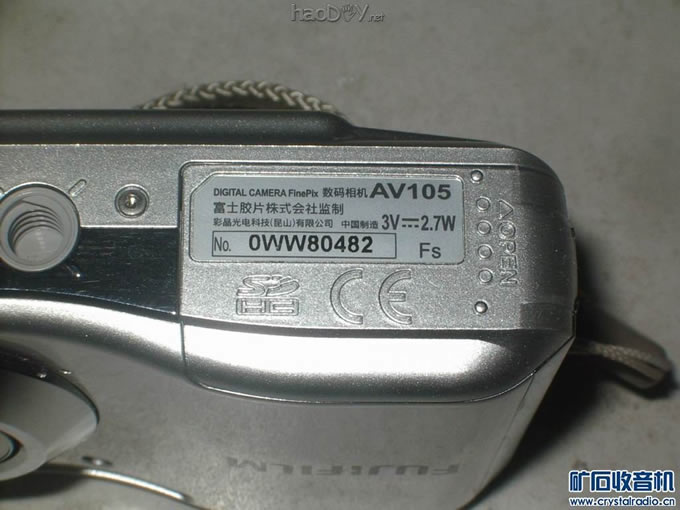

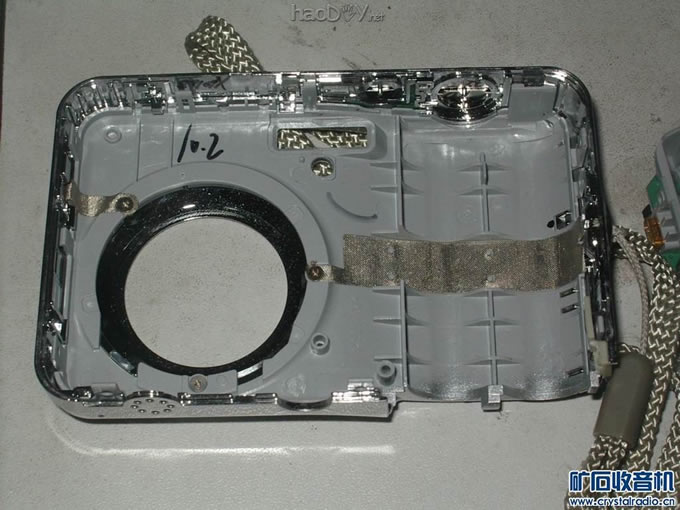

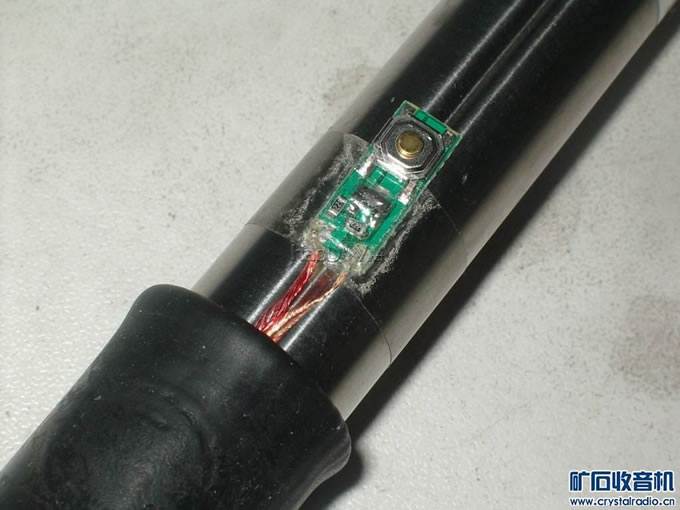

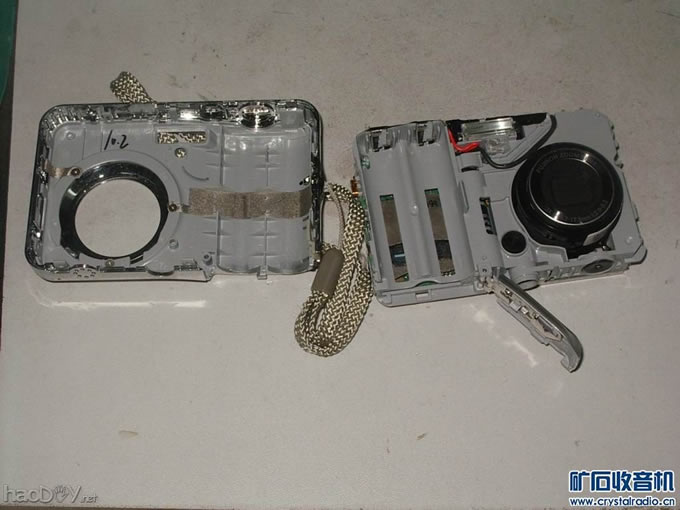

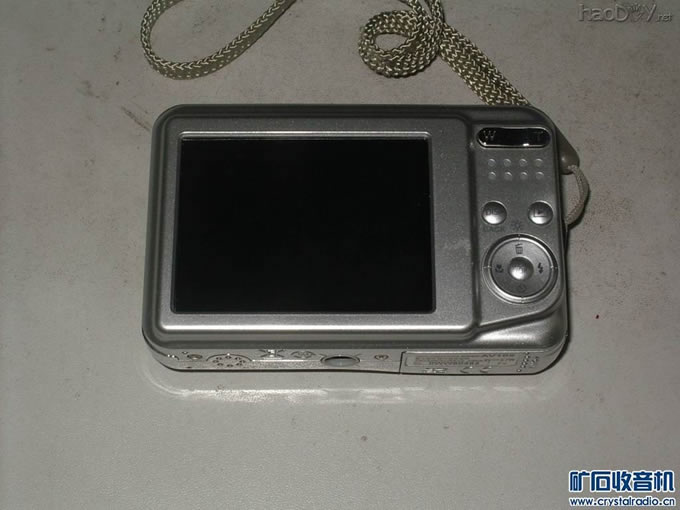

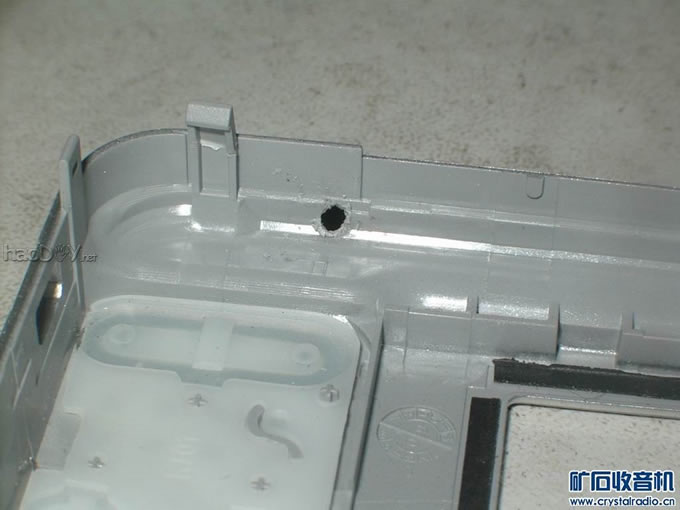

现在自拍多数都是只能用手机,而普通手机摄像头由于镜头小、CCD尺寸小等先天缺陷,就算是1200W像素的手机拍出来的照片都还不如300W像素的普通低端数码相机。所以今天DIY台能接上自拍神器的数码相机来玩玩 早年自用的一台富士卡片数码相机 1200W像素的,效果挺不错的 现在有了单反,所以卡片机就闲置下来了,正好用它来改装,发挥余热 型号是AV105 先拆开后盖 顶部 再拆开前盖 没有螺丝,前盖也很容易拆开 机身部分 按键部分有塑料胶片盖住 撕开胶片,露出了按键 在后盖合适的地方打个小孔 修整一下合适大小 找出快门键的公共、对焦、拍照三个点,焊接引出线 由于数码相机按键是半按对焦、对焦完毕全按拍照的两档按键,所以需要引出三根导线 引出线后重新改好塑料片 安装好 没有破坏原有按键功能,只对外观有点影响,原快门按键功能完全正常 找来一个坏手机电路板 需要的是耳机插座 很合适 快门引出线焊在耳机插座上 相应的三个触点 再用AB胶粘贴紧 这个位置刚好,不影响和妨碍其它按键的操作 自拍神器出场 接手机耳机口的控制接头 按键部分是这样的,只有一个键,明显不合用,拆掉 二挡按键比较难找,所以找来两个轻触开关替代 组合起来 用胶粘紧 (责任编辑:admin) |
