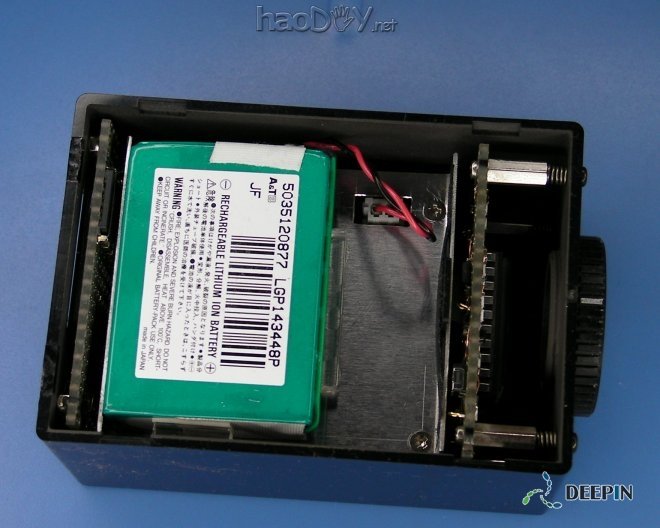

底视图

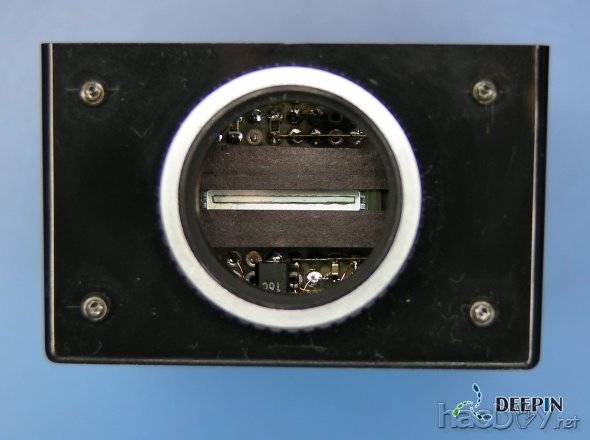

镜头接口视图
三、软件构成 1、数据处理 AD转换器的像素采集率可以高达2.1M像素每秒。首先，图像数据被存储在微处理器的缓冲存储器里。因为每秒2.1M的数据量对软件来说实在太过分，图像数据会存储到PLD的先进先出队列里。队列半满时触发微处理器的DRDT中断，然后微处理器一次接受一半队列的数据。队列的大小是16字节，也就是说软件的操作周期只要有像素采集率的1/8就足够。这对触发中断来说不算太快，但是仍然需要微处理器高速运行。这个项目里用了ARM7TDMI核心的快速中断请求功能（FIQ，fast interrpt request，通过编组寄存器产生低延迟中断），可惜在Cortex-M3核心中这一功能被去掉了。 当微处理器响应FIQ请求时，一些寄存器切换到FIQ的编组寄存器状态，然后FIQ例程可以直接进入/离开而省去了切换过程。为了最大化执行效率，一般来说FIQ例程是用汇编语言写的。在启用这一功能的 数据波形图 里，可以观察到8位的数据在不用存储的时候只需要0.8微秒处理，加上DMA模式下从总线写入SD卡也只用了2微秒，这样的延迟可以接受。 在每一行数据中有1094个像素，但其中有效的只有1024个。这些数据被存入内存，中断信号SYNC#在每一行数据的开始输出，用来同步第一个像素的数据。 2、重建图像 捕捉到的数据可以用通用的8位灰度BMP位图格式存储在MicroSD卡里，宽1024像素，长视拍摄时间而定。存储的格式是DCIMLCAMYnnnn.BMP(nnnn 是编号)，和普通的数码相机几乎一样。 在使用廉价的微处理器将图像数据存入SD卡时会遇到一些困难，主要是输入的数据要在极短的时间内存进文件。这个制作中的最大数据传输率是2MB每秒。幸运的是LPC2368有一个MCI（SD/MMC卡的原生控制模式），它能提供8MB/s的数据读取和6MB/s的数据写入能力。但是这是指读写大文件时的平均速度，事实上每次读写之间都需要一些死时间用在SD卡的内部处理和文件系统上，为了避免这些浪费，一个数据缓冲器被用来在死时间中暂存数据，但是微处理器系统的内存大小是有限的，不一定有足够的空间进行缓冲。 (责任编辑：admin) |
