4、主控电路部分

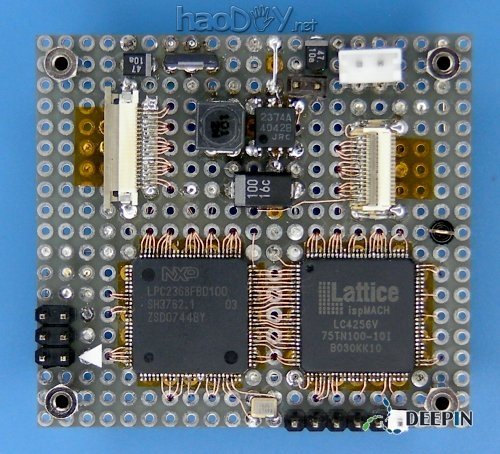

主控电路板包括一个微处理器（MCU），一个可编程逻辑器件（PLD）和电源部分（见图4）。微处理器的芯片是一个NXP的LPC2368，它集成了一个在72MHZ下工作的ARM7TDMI核心，512K字节内存，32K+16K+8K字节的SRAM，还有给力的外围设备。它可以通过一个集成的SD卡控制器在4位原生模式下控制外置的MicroSD存储卡。LPC系列的ARM微处理器广泛用在现在的电子制作中，因为它的市场政策很对路，物美价廉。 一个可编程逻辑器件（LC4256V）被用来驱动CCD线性传感器。PLD里配置了一个用来给传感器提供时钟的时钟产生器和一个先入先出队列。电源供应部分提供了数字电源（3.3V）。和模拟部分的电源（12V）。

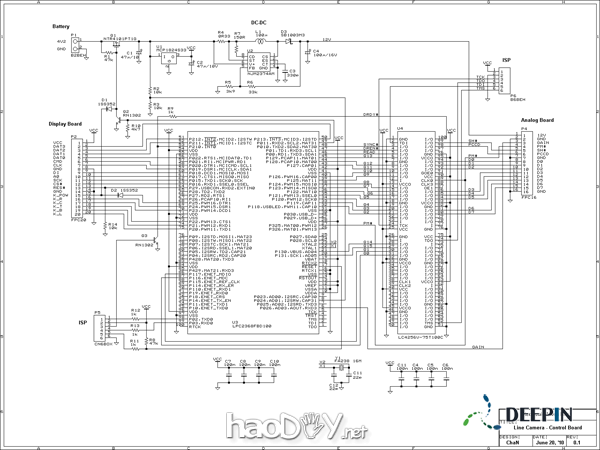

主控电路部分的电路图 5、显示电路部分

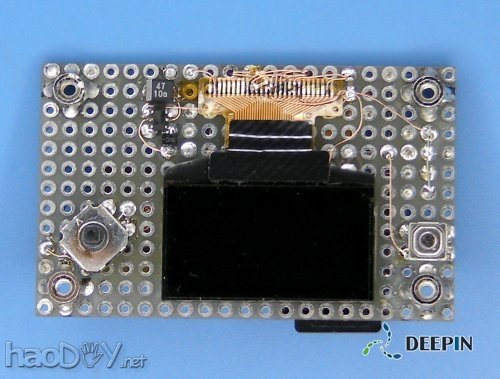

显示部分电路安装在盒子的背面，它提供了相机的操作界面。上面的器件包括一个OLED显示屏，开关。五向键和一个MicroSD插槽。打开盒盖就能安装或者移除SD卡。

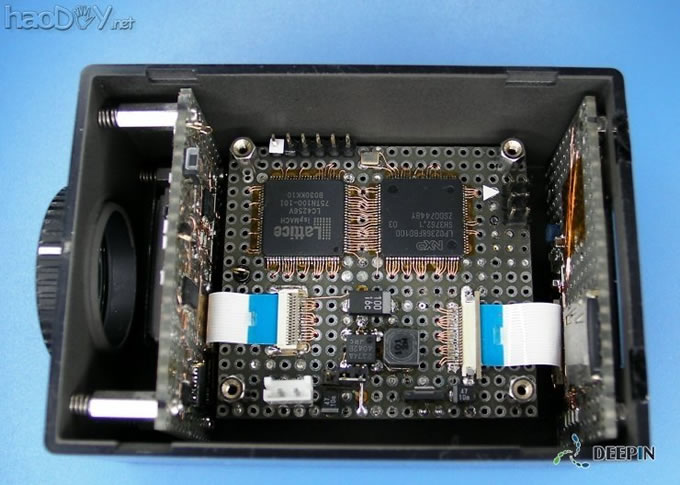

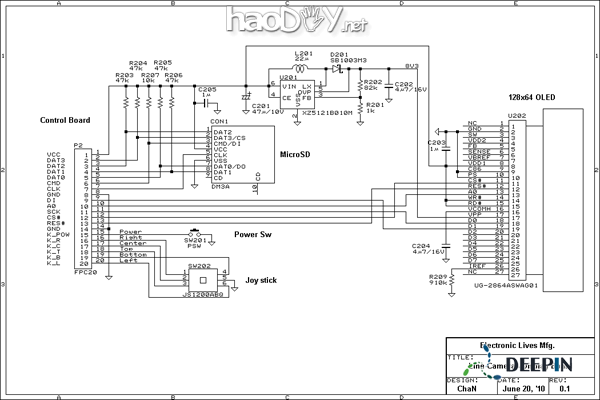

显示电路部分的电路图 6、组合效果 内视图
|
