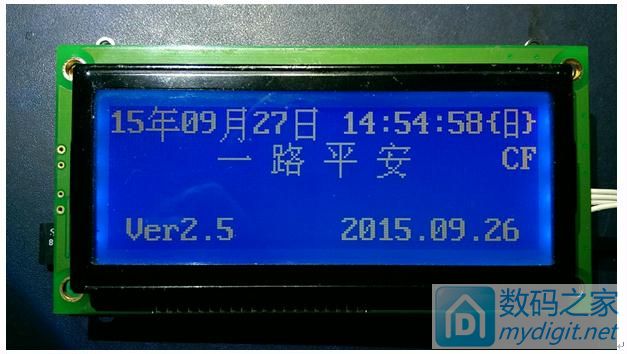

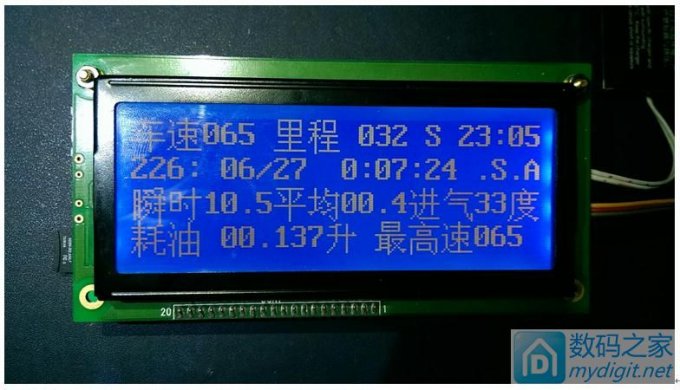

这东东已经做好有一段时间了，经长时间证明工作是可靠的。 为了做一个即能显示汽车行驶油耗情况，还能记录行驶轨迹， 同时具有实时位置报告功能，做了这个行车信息记录仪。 主控芯片STM32103RBT6，通过串口1接的蓝牙模块与车上的OBDII模块相连， 接收车辆行驶数据，包括车速、里程、瞬时、平均油耗等：
停车后记忆该次行车的时间、里程、耗油量、平均油耗、最高速度，有按键翻查以前的记录：

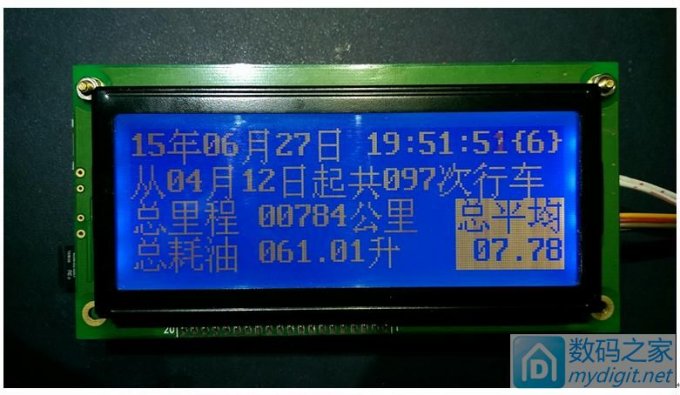

可以统计某次记录到当前记录的总行车次数、总里程和总平均油耗。
CPU串口3接的GPS，在行驶过程中记录KML格式的GPS路径，与行驶记录一起记入 microSD卡。行驶记录为CSV格式，可用Excel打开，最后一列“文件名”对应该次行驶记 录的KML文件。

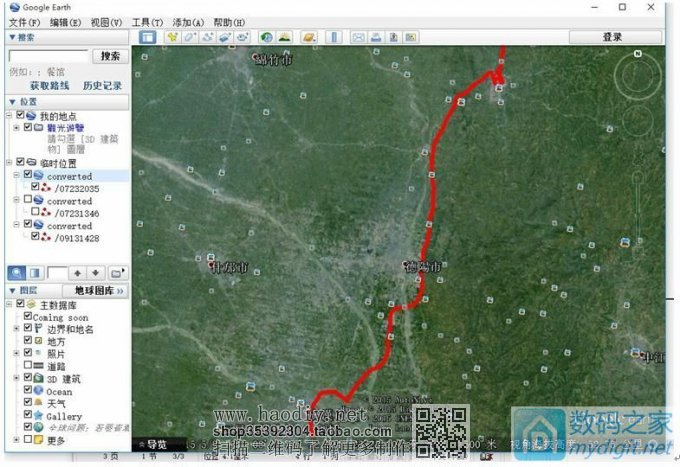

KML文件可直接在Google Earth中打开。

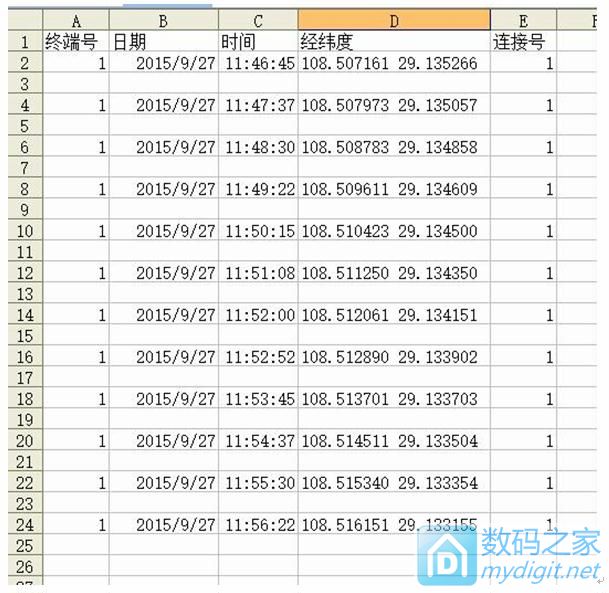

CPU串口2接的SIM900A与SIM卡组成的GPRS模块，用于在行驶中向服务器发送 GPS位置，间隔时间约为1分钟。PC服务器端可接收多台车辆位置信息，记录于PC上的CSV 格式的文件中。

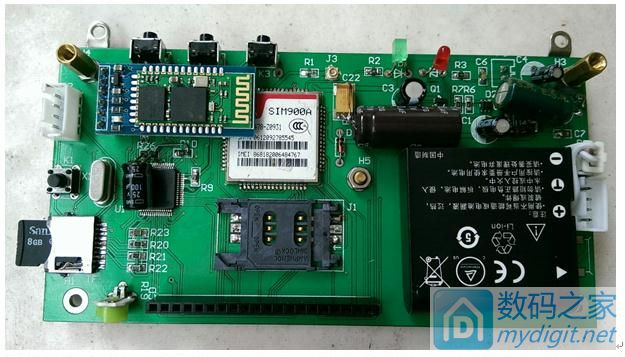

显示屏下的主板，加的大电容是为了工作更稳定：

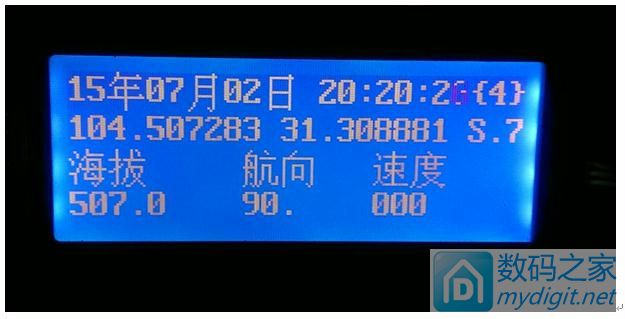

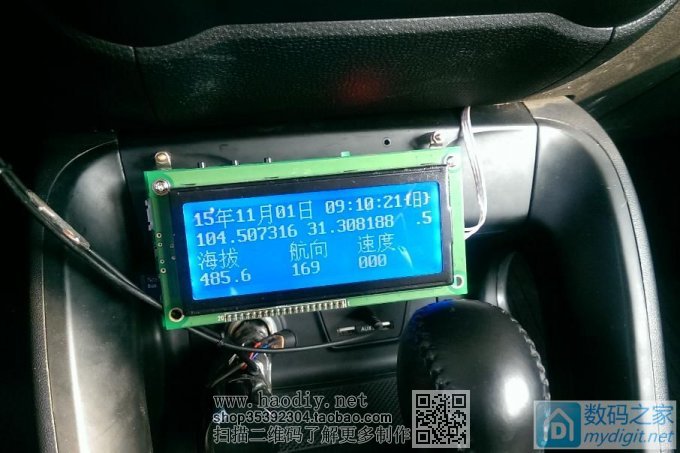

如果不插SIM卡，行车位置就不进行远传，本机记录照常进行。如果车辆没有OBDII 模块，则在行车中只显示和记录GPS信息：
本记录仪的电源管理方式：在点烟口取电变成5V，车辆通电后自动启动，停车失电 或无按键动作延时15秒关闭记录仪电源。

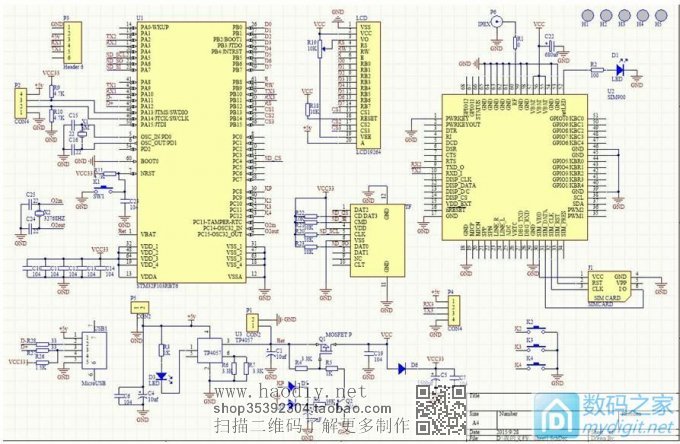

电路图：

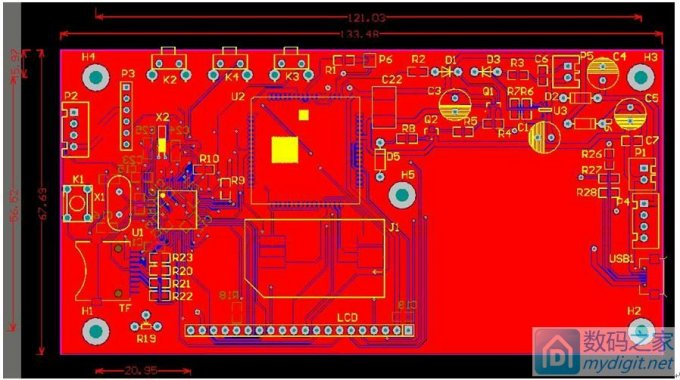

PCB：

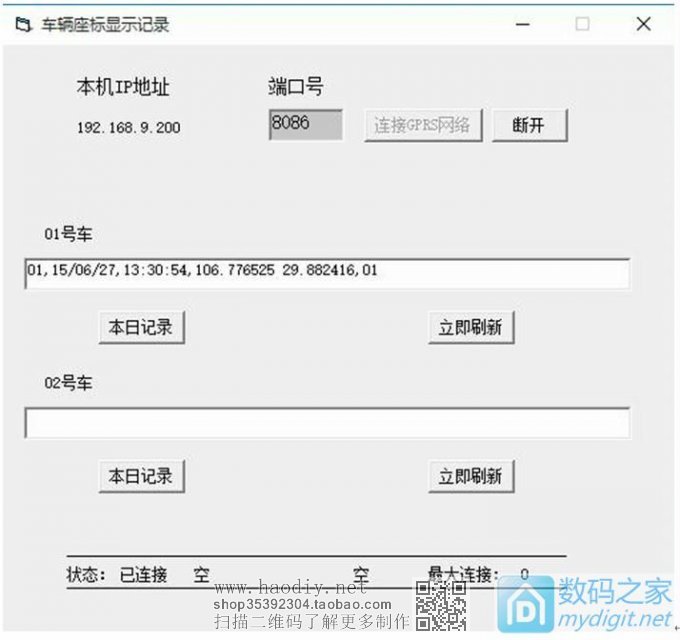

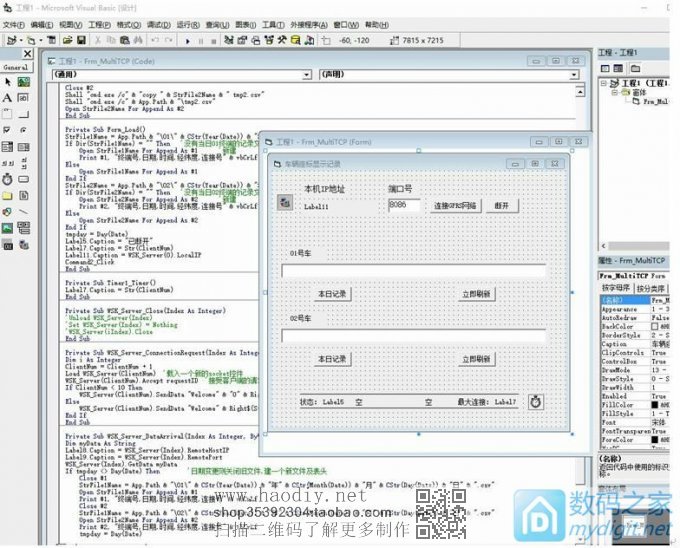

上位机用的VB进行GPRS连接，不过想要连接成功，必须有外网IP。
装在车上的样子：
我已经把全部资料原程序上传到 “电路城” 网站了， 如果你想做个类似的东东，这是个很好的参考。

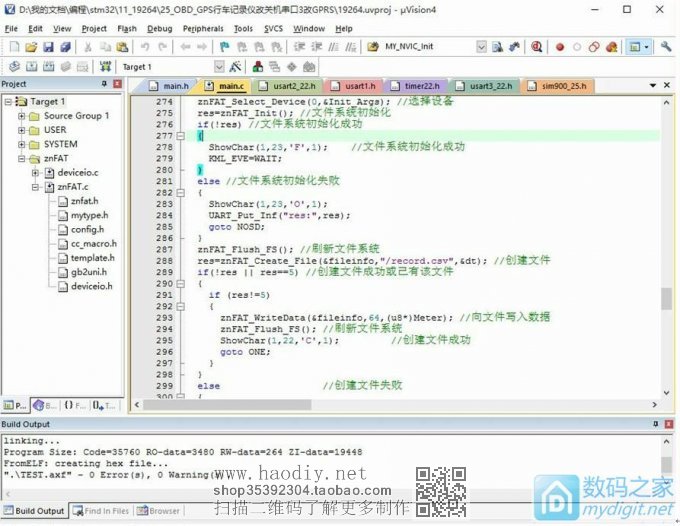

单片机端C程序有车辆OBDII相关协议处理子程序，GPS数据解析纠错、 串口数据DMA传输、串口不定长数据接收、SD卡FAT32文件读写、19264液晶汉字 显示驱动、GPRS连接传送数据，以及上位机GPRS接收VB程序。 (责任编辑：admin) |
