『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

时间:2017-05-16 20:57来源:数码之家 作者:snowrose2000 点击:

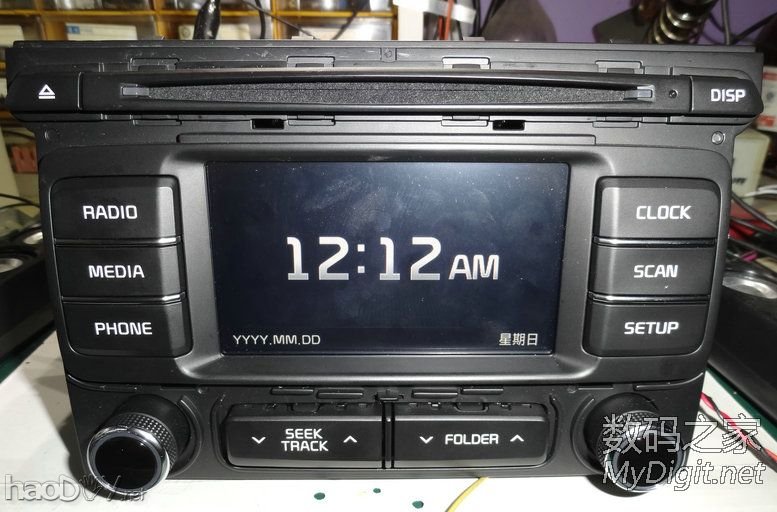

前几天买的起亚 K4 CD,拆机贴在这:http://bbs.mydigit.cn/read.php?tid=1367243功能很多,音质也不赖。于是琢磨着好好利用一下。这是原CD的外装饰框。原本应该是这样的。去掉外装饰框以后。开始打磨面板,装饰框。目标,标准的178X100 。拆掉CD面板上所有按
前几天买的起亚 K4 CD,拆机贴在这:http://bbs.mydigit.cn/read.php?tid=1367243
功能很多,音质也不赖。于是琢磨着好好利用一下。

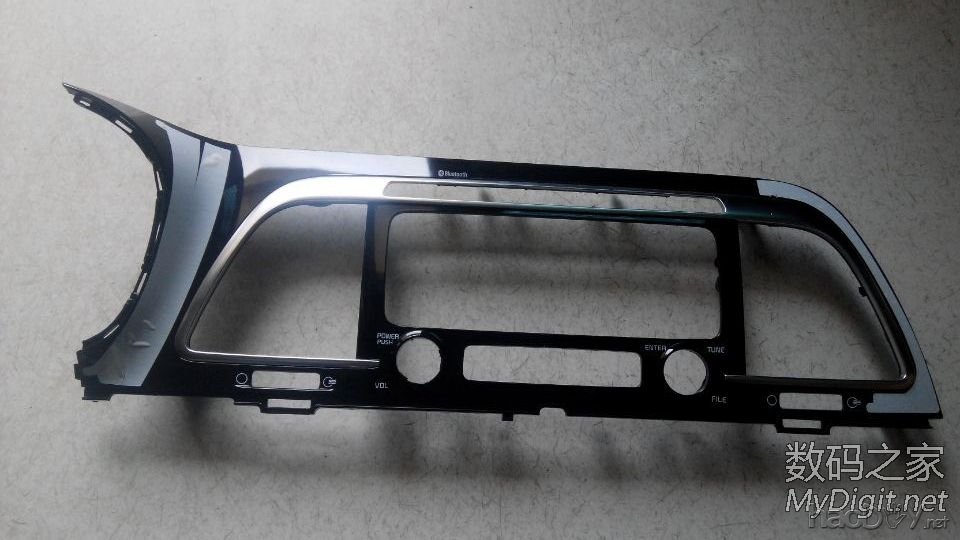

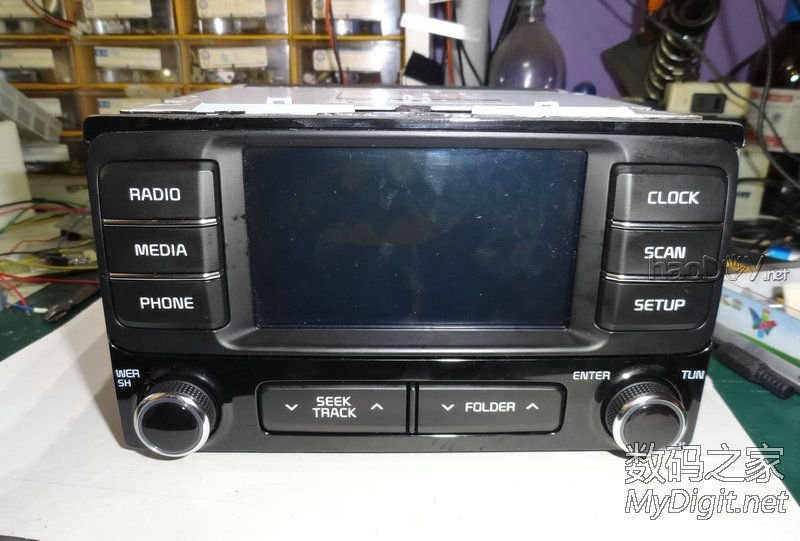

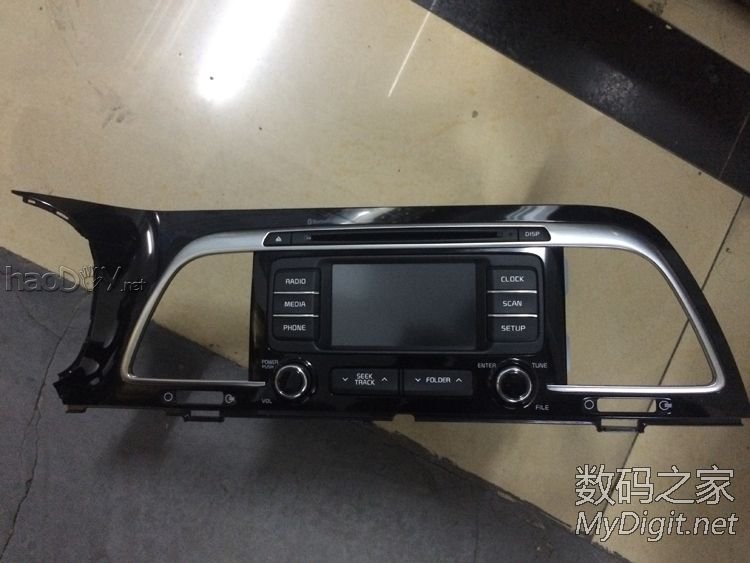

这是原CD的外装饰框。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



原本应该是这样的。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



去掉外装饰框以后。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

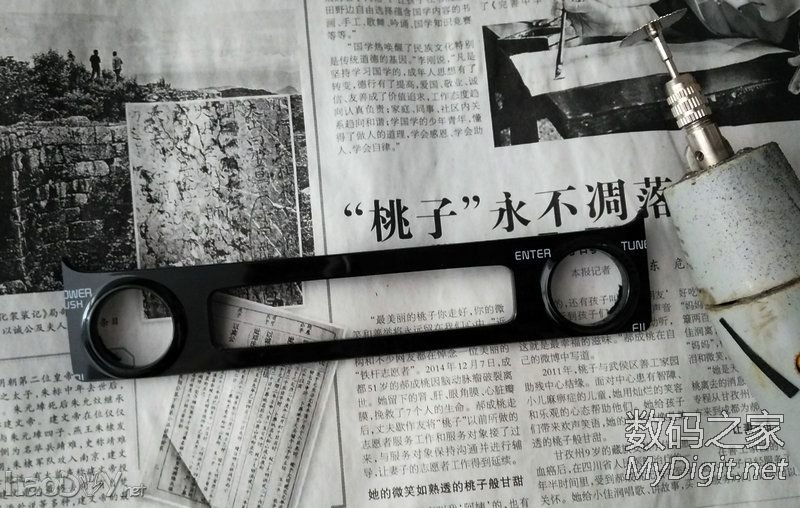

开始打磨面板,装饰框。目标,标准的178X100 。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



拆掉CD面板上所有按键,电路板。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



受尺寸限制,CD入碟口也要割掉。那就顺便把CD机芯也拆掉吧。反正有AUX,USB,蓝牙。。。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

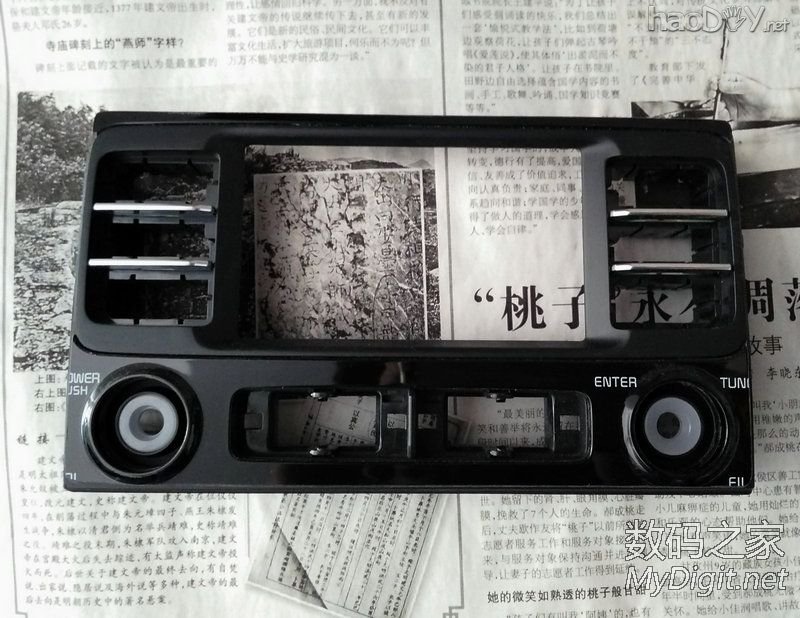

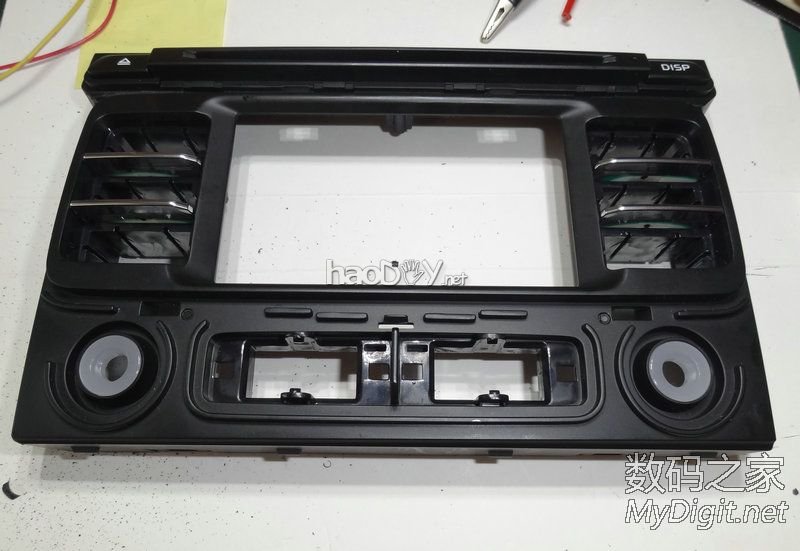

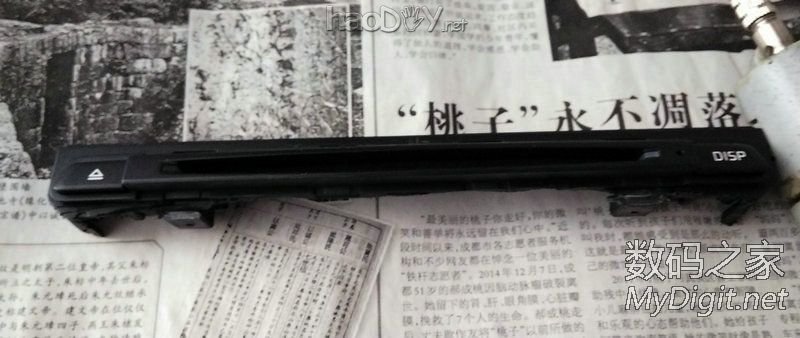

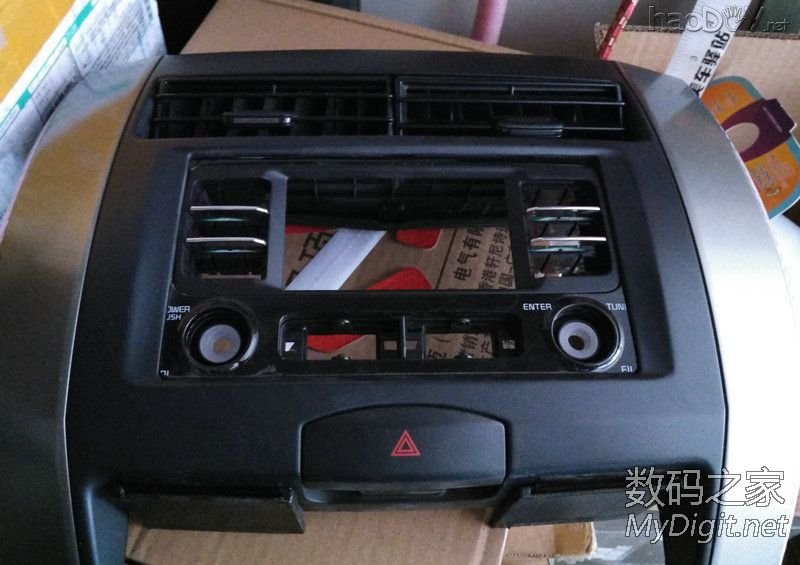

外装饰框也要切。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

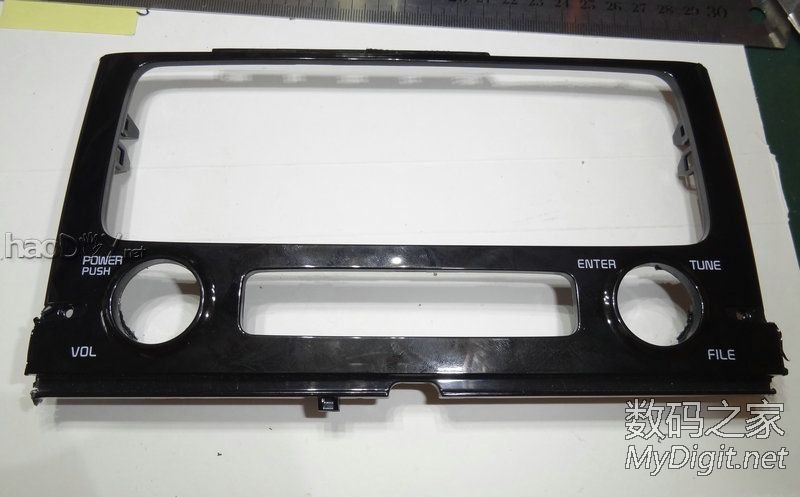

差不多成型了。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

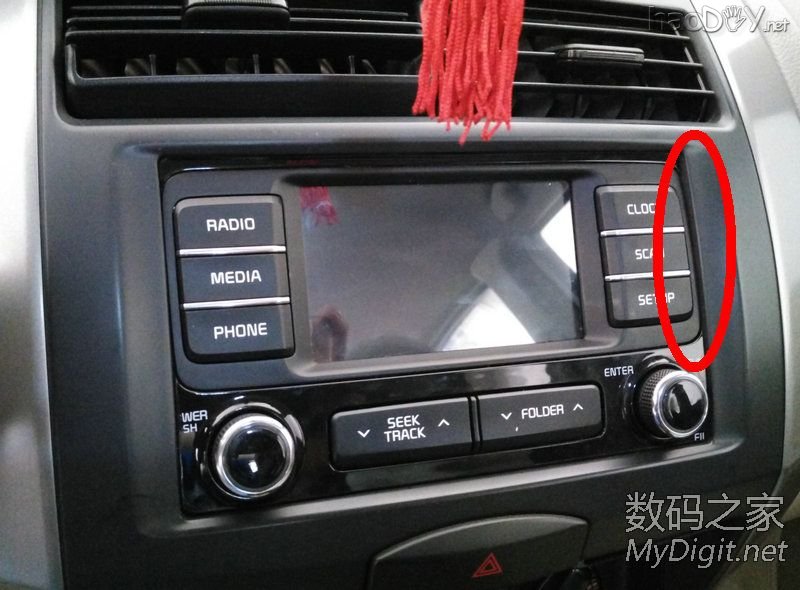

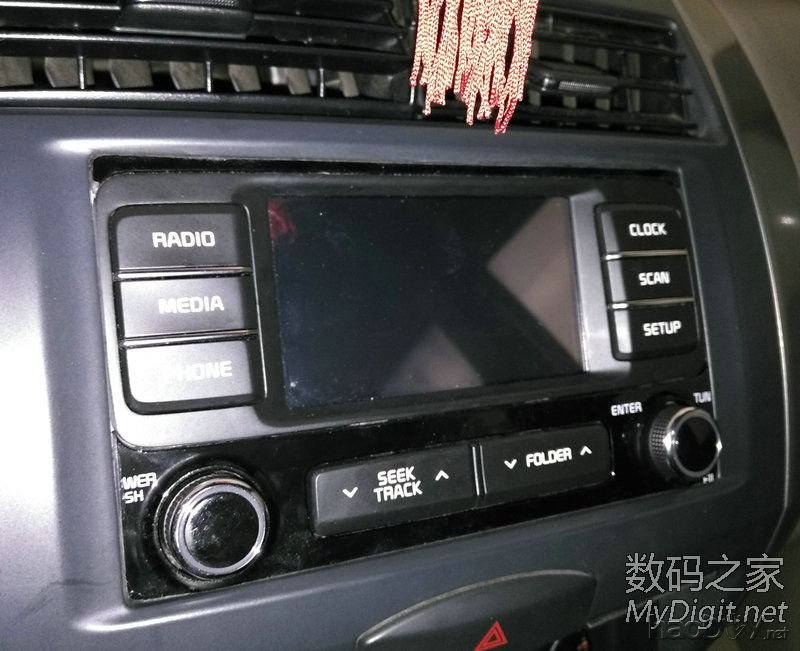

装车比划一下!基本完美!
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



面板部分解决完了该处理内部PCB部分了。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

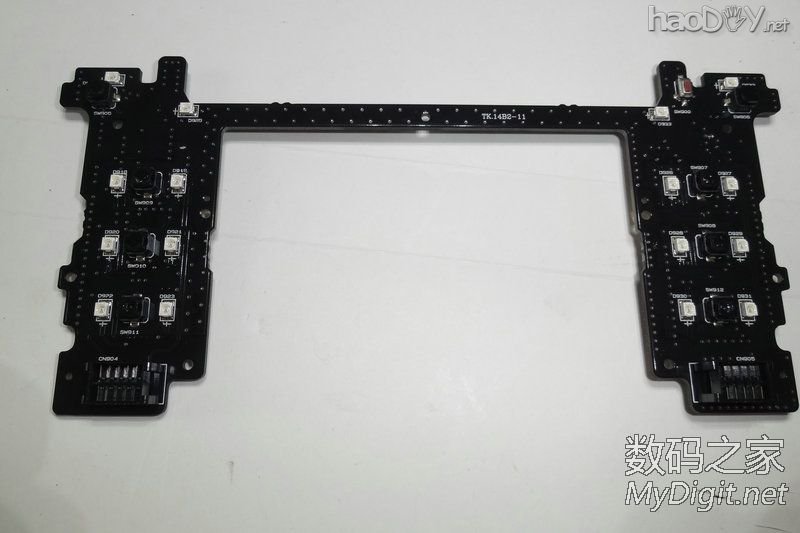

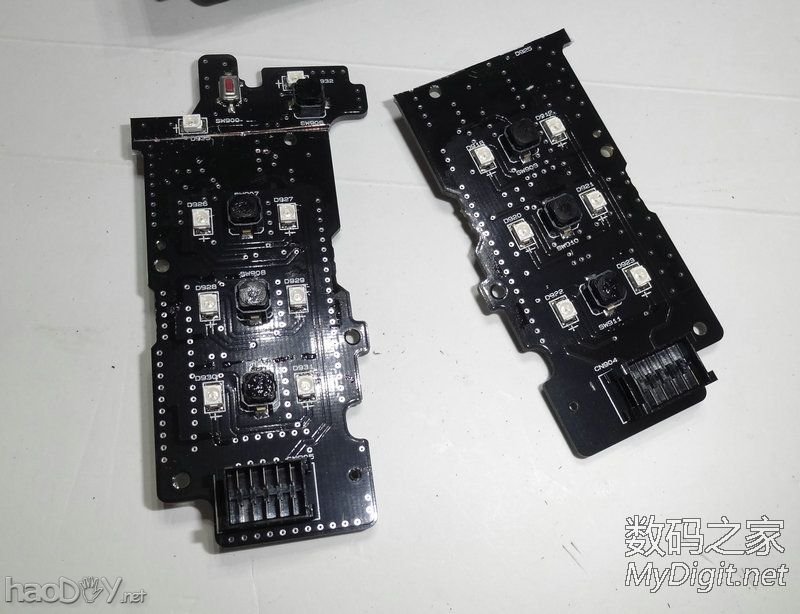

上面一整条都要切掉。只剩下两侧的按键板。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

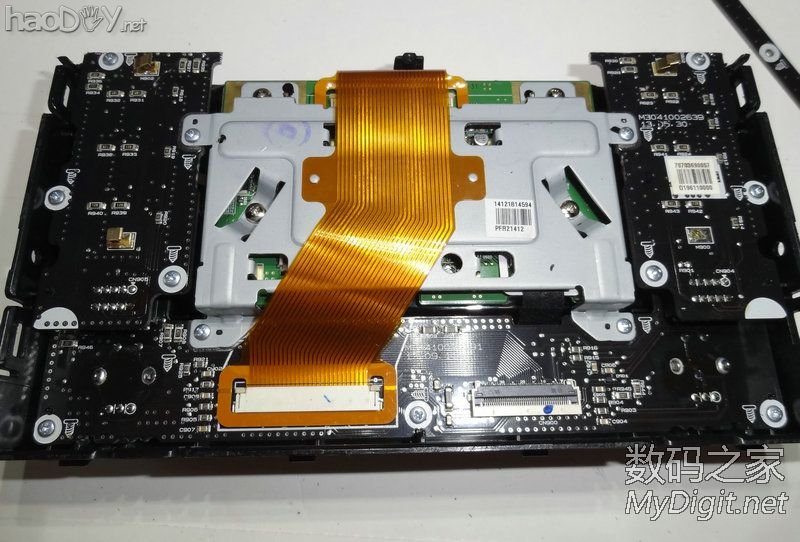

装回液晶屏和按键板。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

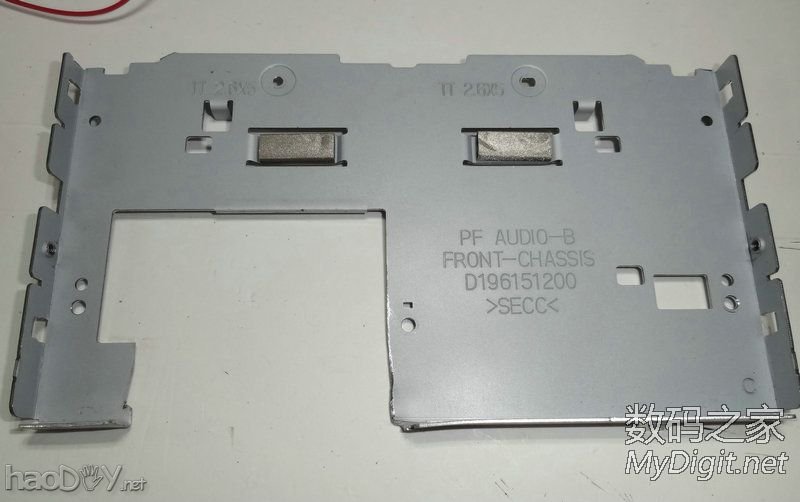

面板固定支架也要修改下。需要重新开排线位,还有螺丝孔,定位孔。
小电摩+砂片切了好久才切下来。。。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

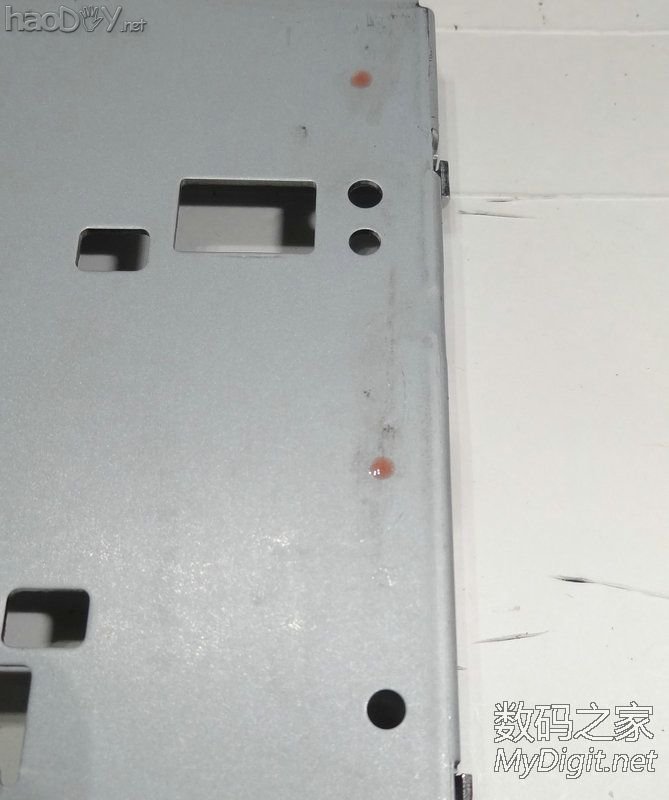

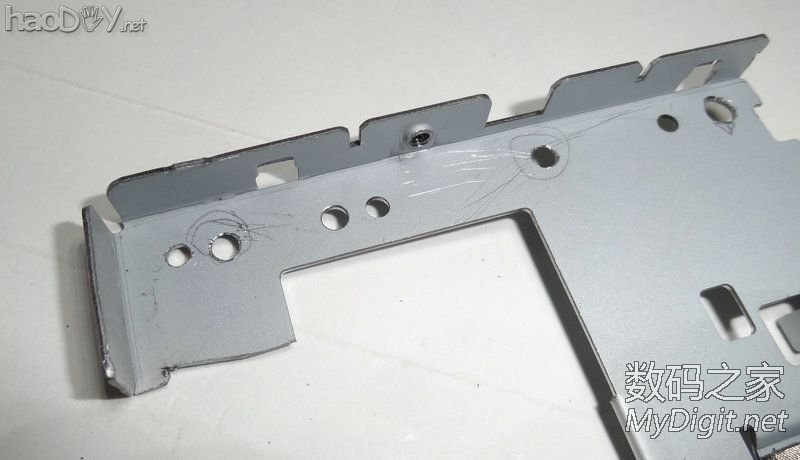

用厌氧胶印出定位孔的位置。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



从新打孔。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



面板整个装回。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

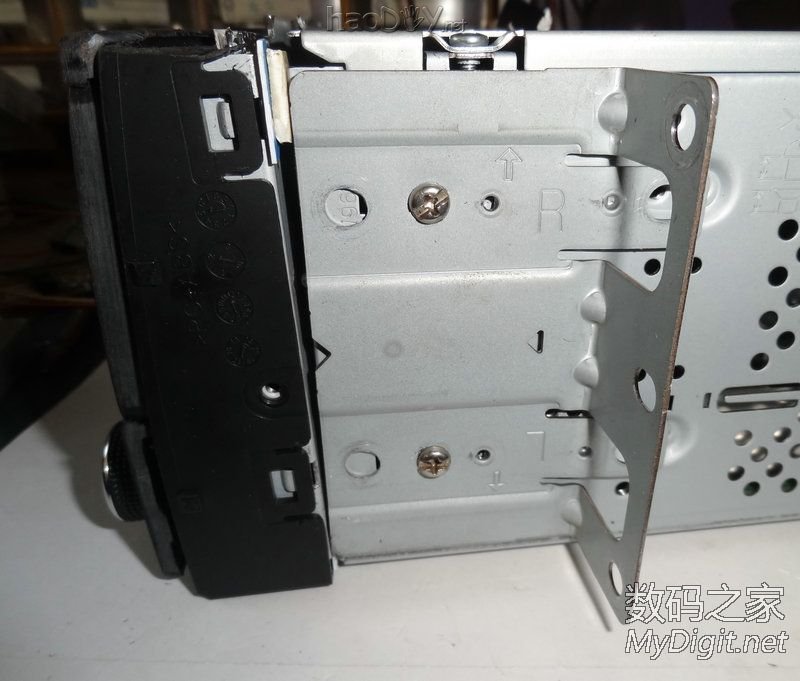

调整CD支架和面板。由于这CD面板有个弧度,所以得调整下装车才能完美。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



这边缝隙还是有点大。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



继续调整后,差不多了。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



最后一个难题就是CD尾线了。不想破坏原车尾线插头。只能想办法修改插座。

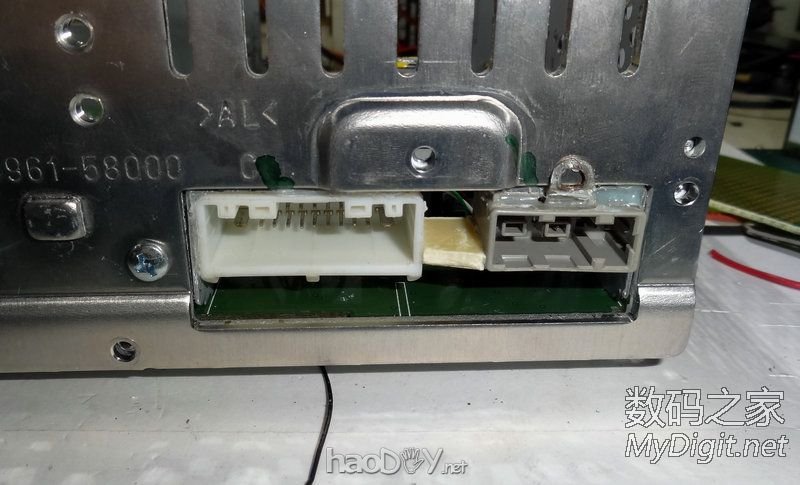

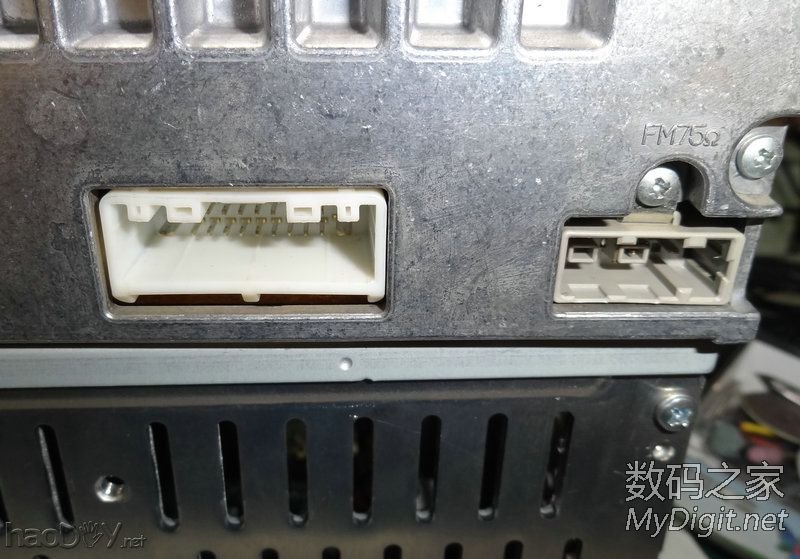

这是原车的尾线插座和天线座。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

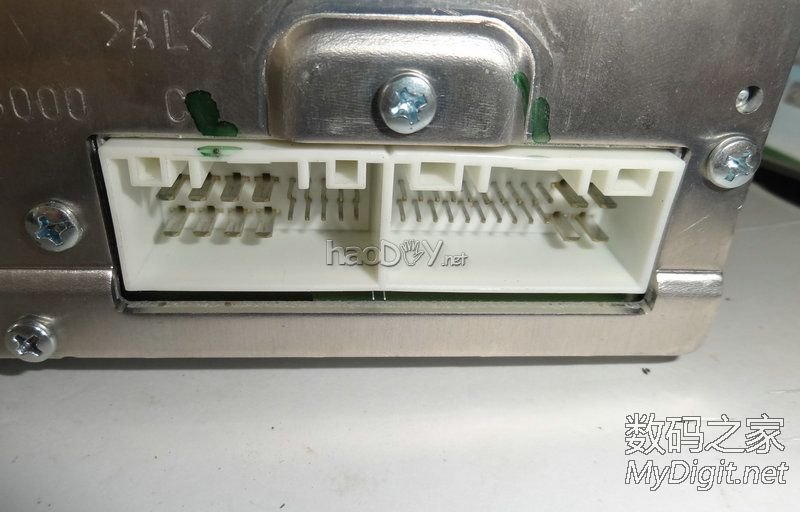

这是起亚的尾线座。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



开始拆。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



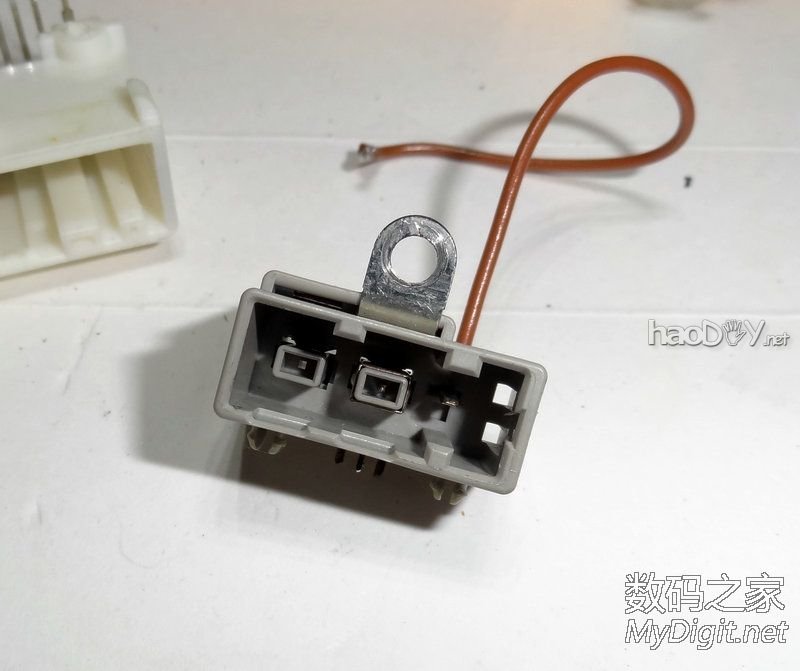

把原车的CD尾线座拆下来。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

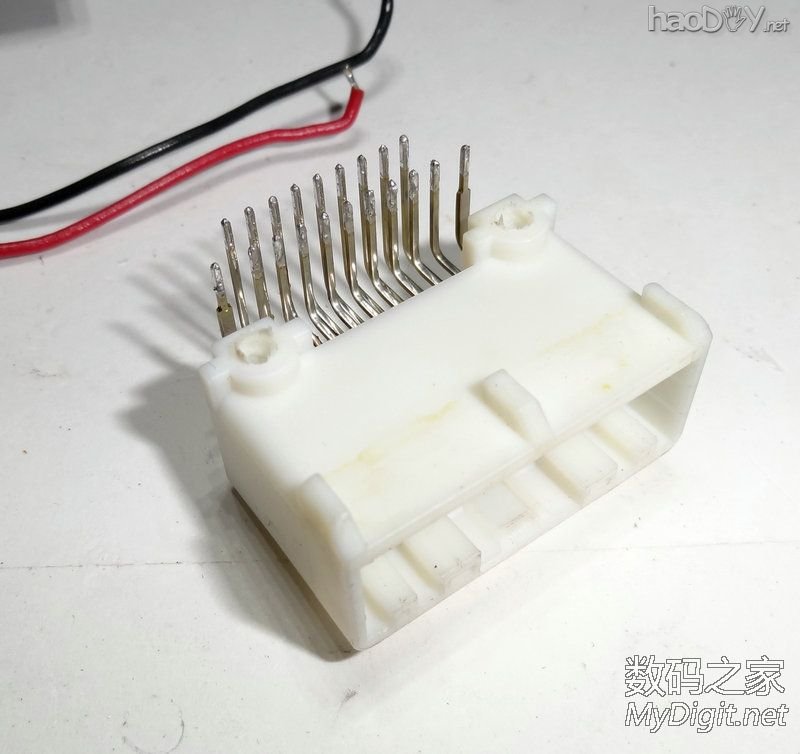

成功拆下来的CD尾线插座。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



天线插座。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

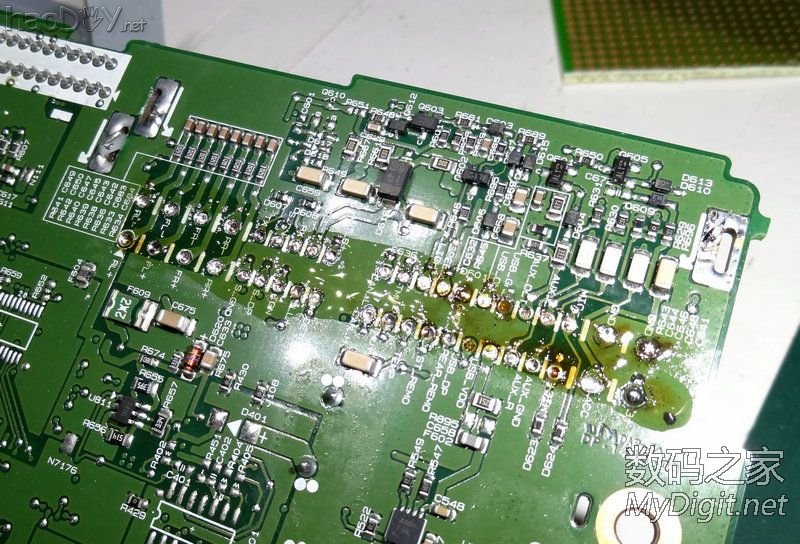

起亚这个插座够难拆的。多层PCB,遇到地线各种难焊啊。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

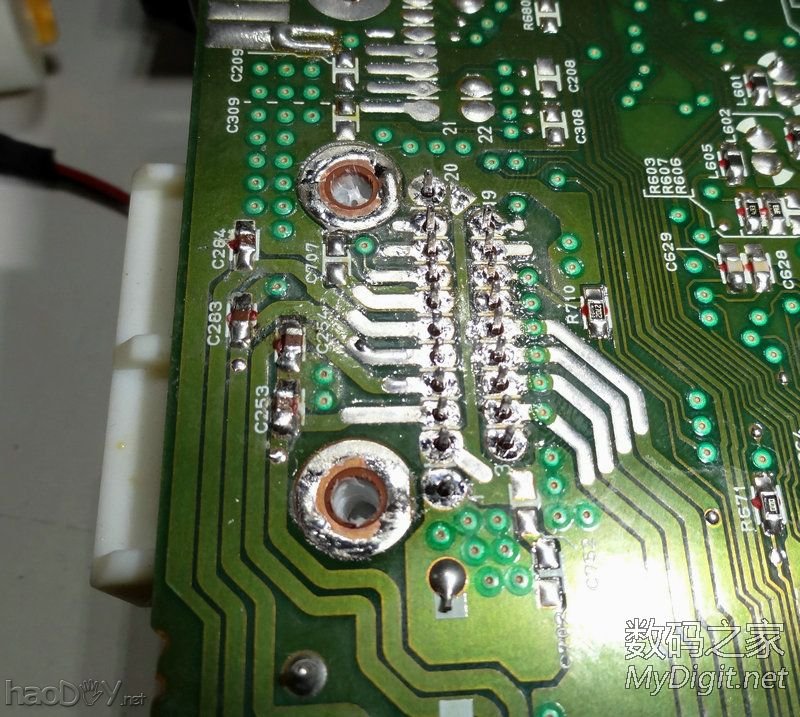

两个尾线座外形,引脚都不一样。不能直接焊在PCB上。只能飞线。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

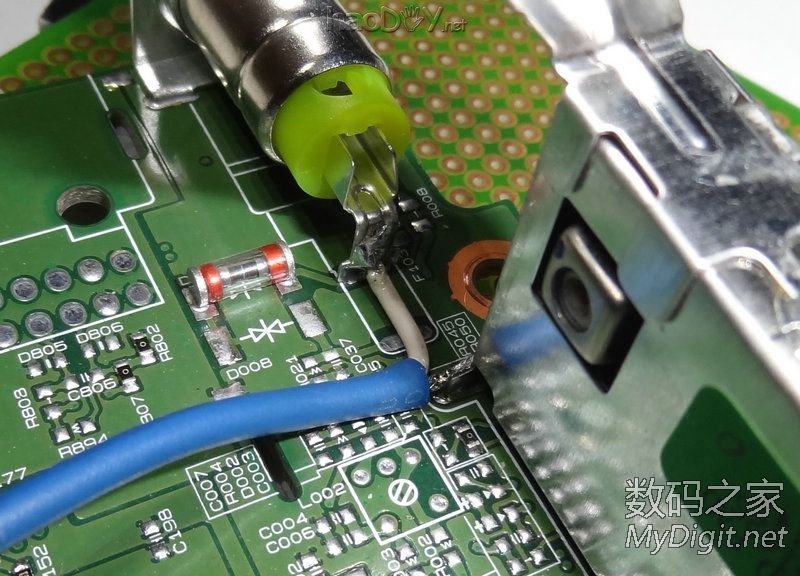

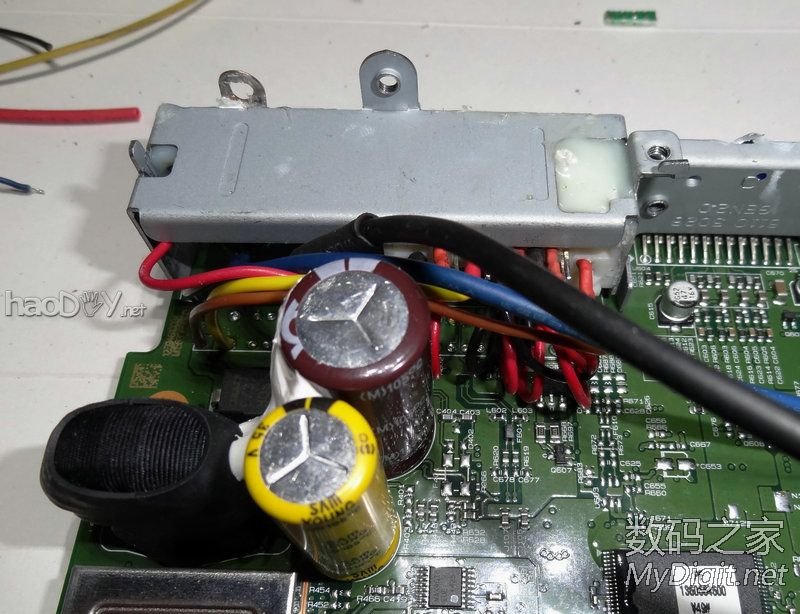

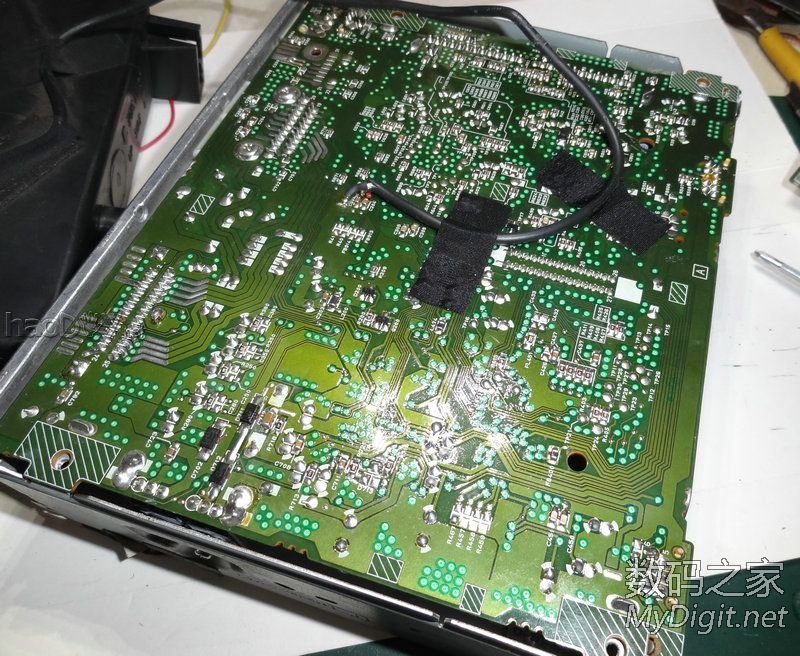

FM天线用屏蔽线飞过来。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



USB直接引出个USB插座。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板



插座用哥俩好固定在K4的插座保护框上。
『MM DIY』暴力改造起亚K4车载CD,非标面板改标准面板

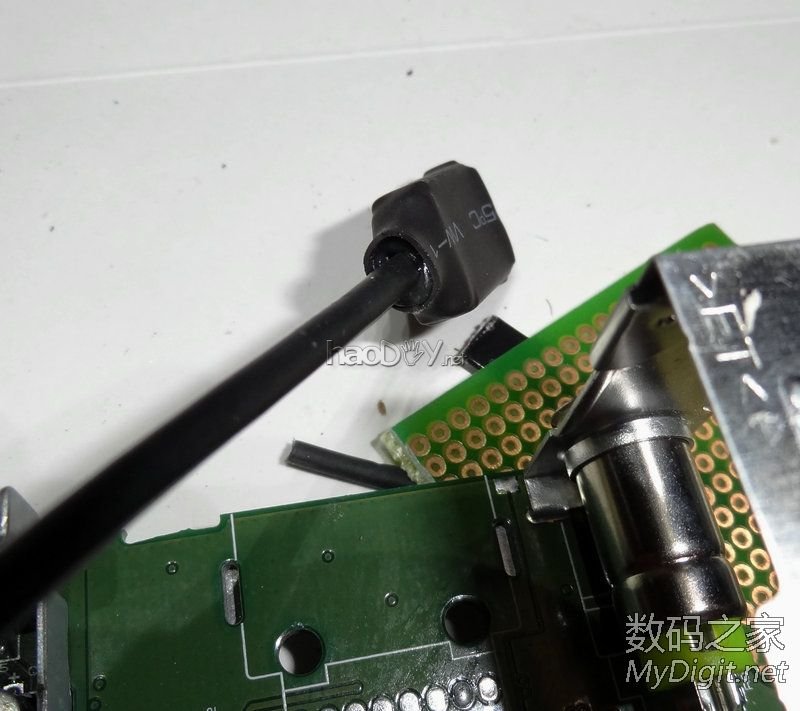

USB线束直接扯出来,缠上绒布胶带,防止异响。
倒车可视我没去改。对我来说,倒车有两面的镜子就足够了。完全不需要那玩意辅助。
