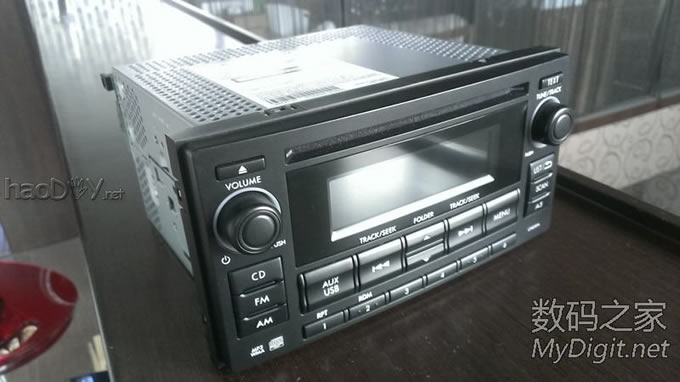

（一）准备篇 2013年，从矿坛火鸟那里买了一台斯巴鲁森林人泰版的车机，看中的它带蓝牙A2DP，带USB， 想改装成台机家用。但是寻找方控接口还花了点功夫，最后发现和傲虎彩色液晶版的车机是一模一样的， 当时的拆机照这里《想给斯巴鲁 新版森林人 车机加个遥控，请教方控接口》： http://bbs.mydigit.cn/read.php?tid=692563 方控的接口参见汽车之家fara516网友的一个改装贴 《为花花DIY红外线方控，完美适用斯巴鲁》 http://club.autohome.com.cn/bbs/thread-c-109-17231782-1.html 后来在数码之家本坛也看到zklhs的帖子也介绍了方控的接口，至此，信息收集基本足够了，可以制定改遥控方案了。 《2012-2013款斯巴鲁傲虎、力狮松下单碟CD 方控蓝牙麦克风定义）》 http://bbs.mydigit.cn/read.php?tid=534078 fara516显然没有领略单片机的妙处，他用了8个继电器。本坛的silentcookie动手能力特强，他实验了三极管驱动和光耦驱动的两种方式都成功了，虽然他不会改代码但是他烂的板子看上去特整洁漂亮。 《傲虎单碟车机激活蓝牙，加装红外遥控并无损改多碟》 http://bbs.mydigit.cn/read.php?tid=807666 最后，我看到本坛e.woods网友用AVR给智跑车机改装的方控接口是最简洁的，而且还留出了ISP和串口的接口，后期改动程序也会很方便，基本上我电路图就是按照他的思路来的，我就不画我的电路图了， 《智跑车机加装红外遥控成功咯！》 http://bbs.mydigit.cn/read.php?tid=698713 （二）方案篇 这里特别要说明的是，使用e.woods的单片机IO直驱方控的方法，一定要用AVR的单片机，C51的IO方式不适合。AVR的IO是推挽输出，输出0时基本上对地短路，灌电流至少4mA，作为输入时可以高阻态。而C51有内部弱上拉会影响分压效果。网友jianwen0527用AT89C2051不成功，就是这个原因。 以上几种改装方案都是从方控接口入手，原车方向盘上有哪些按键，遥控也就只能那些按键了，如果想遥控机机面板上的电源按钮，那是没戏的。所以我们只能通过线束中的ACC来控制车机的开关。 网友che001234转的不知名牛人，直接从车机内部的CCB接口伪装按键，通过模拟CCB协议，去模拟控制面板，从而控制整个音响，实现红外到面板上所有按键的遥控。 http://bbs.mydigit.cn/read.php?tid=206847 这个方案不错，但是针对性太强了，他那个凯越歌乐车机使用的LCD和键盘驱动芯片LC75853能查到资料和通信协议还好办，我这个森林人车机上用的NJU6626F死活找不到资料，只能作罢。 （三）硬件篇 磨蹭了半年终于动手了。为了固定自制的小PCB，我用AB胶在车机背部粘贴了4个螺柱，这样PCB面积可以大些。    因为PCB在后面，所以红外接收头和ACC按钮是单独引出来的。 我用了一个3R33 DC/DC模块调整到5.1V输出，给单片机供电，3R33最大有3安培的电流，单片机用不了几个毫安，5V输出还可以接手机充电啊。 另外设计了一路遥控开关的12V输出，用来接LED灯带。 喇叭口也用凤凰端子引出，这样所有的接口都使用的接插件，搬移、维修时就比较方便了。    （四）软件篇

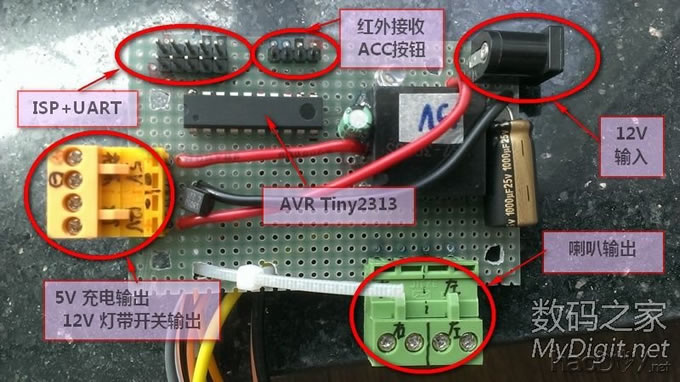

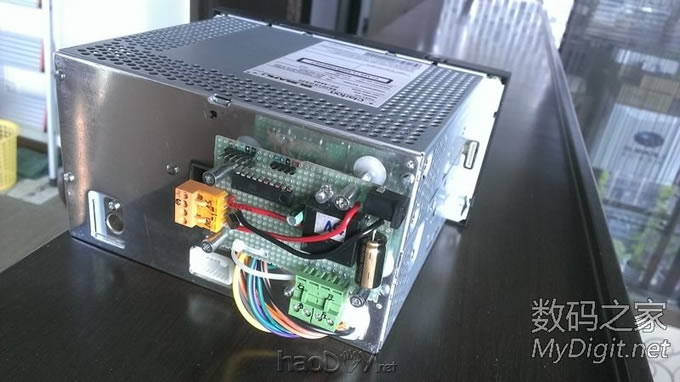

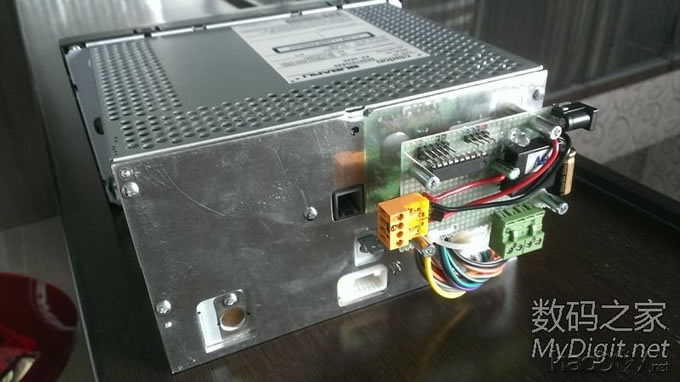

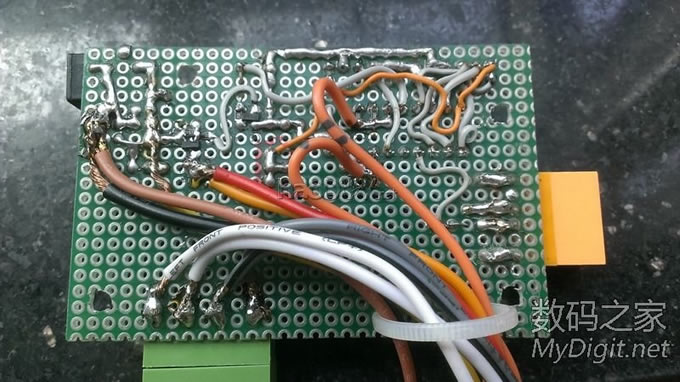

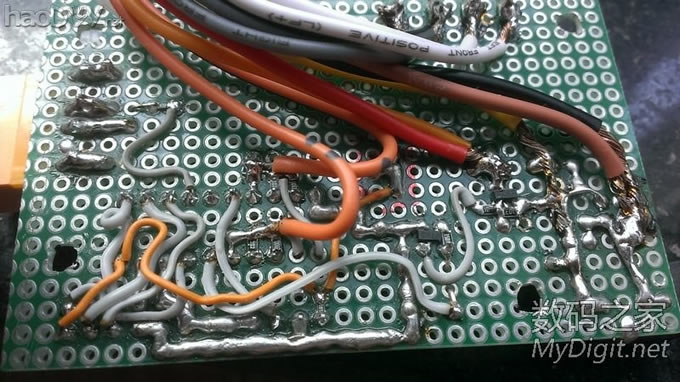

零件盒里有个缺胳膊的AVR单片机tiny2313，IO数量正好够用，那就义不容辞了，软件上，支持长按红外遥控器按钮实现音量自动增加，以及长按SEEK自动搜台。关于按键的学习，目前是通过串口写入每个按钮的数据，当然串口也会打印每个收到的红外指令数据，以供你想改换遥控器时参考。这离不开PC的配合，不太方便，暂时没有想到什么太好的方法。
串口通信波特率1200bps，每次上电会打印“AVR:”4个字符，便于调校串口连接设置。 从PC向AVR发送16进制数据来设置遥控指令，如 F1 44 9B 1F E0，设置1号按键的遥控码为44 9B 1F E0，执行成功后AVR返回一个“~”波浪号字符。 F2设置2号键，以此类推，F0到F9共可设置10个方控按键对应的指令码。
由于AVR体系结构比较一致，改软件很方便移植到其他的型号，比如用的最多的Mega8等。其他的型号的车机，只要有方控接口，都可以用。程序编译后仅1068字节，还有一半的空间可以扩展其它功能。

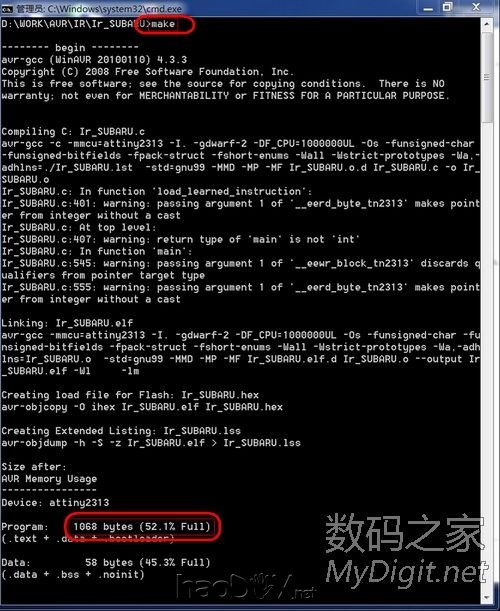

编译环境，我极力推荐的是WinAVR，不仅因为它是免费的，而且源自GCC，代码优化效率很高，随便你换别的开发环境，编译出的hex都比这大。另外它安装很方便，一路OK完成安装后，把源代码和Makefile文件单独复制到一个文件夹下，DOS窗口下执行make，就出hex文件了，可以上烧录器了。特别是对于玩软件不是很得心应手的，偏硬件的网友们来说，那是极好的了。
从论坛得了那么多有益的经验，开放源码给数码之家的网友，方便大家自制和改装。源码中我加了大量注释（33%），相信理解起来不难。
复制代码
(责任编辑：admin) |
