自行车蓝白闪烁LED灯

时间:2013-03-22 15:39来源:www.crystalradio.cn 作者:wxf127853 点击:
nEO_IMG_DSCN2700.jpg (44.44 KB, 下载次数: 10) nEO_IMG_DSCN2701.jpg (53.14 KB, 下载次数: 10) nEO_IMG_DSCN2702.jpg (57.65 KB, 下载次数: 11) 左边还有可以放二颗3V纽扣电池的位置。
自行车蓝白闪烁LED灯(成本5.7元)
很早就想做这个东西了,一直没有空,电路图网上有现成的,就是简单的晶体管多谐振荡器电路,原理大家都知道,我就不啰嗦了,我在原电路中增加了68K的可调电阻(通过调节可调电阻可以改变蓝白二灯的闪烁频率),加开关一个。把R2和R4换成200欧姆的电阻。电源采用的是CR2032纽扣电池。闪烁灯是装在自行车上的,虽说现在都有路灯,但在小的野马路或者路灯损坏的情况下,自行车没有像电动车、汽车有照明电路系统,不容易给他人发现你在骑车,在漆黑的夜里行车安全是个问题。我做的自行车蓝白闪烁LED灯正好填补这个空白,给自行车行车提供了安全保障。其中三极管9013、电容16V47UF、200欧姆、10K、68K可调电阻、纽扣电池座都是拆机件,led灯是路上捡的,塑料盒是我爷爷以前养金铃子的,螺丝是家里找的(成本忽略不计),洞洞板2.5元,开关是新的0.2元。纽扣电池三个3元。剩余的都是以前买的或原有的。虽然电路简单,我制作就做了3个小时。现在有常亮(后来发现是68K可调电阻有点问题,所以造成常亮用无水酒精清洗后,调节可调电阻就不会出现常亮了)、爆闪、慢速闪烁。其实不止这三种闪烁频率,可调电阻调一点,闪烁的频率就会改变,有的我们肉眼分辨不出来。我自己制作的视频http://v.youku.com/v_show/id_XMzEyMDQ4MDgw.html




网上的电路

网上的电路






自己画的电路图

自己画的电路图

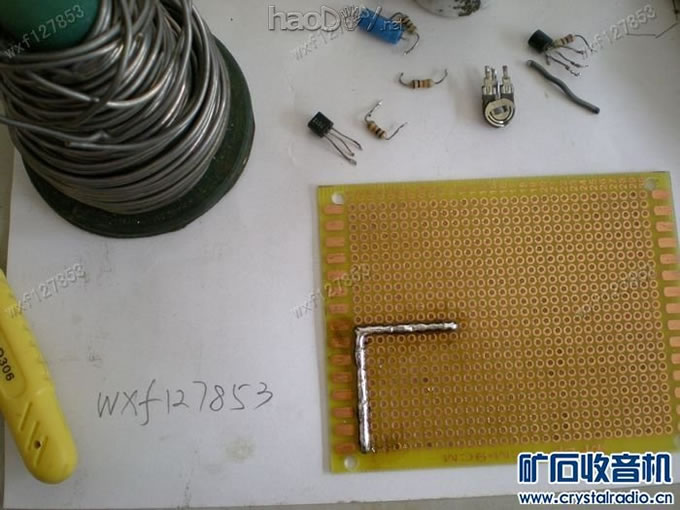

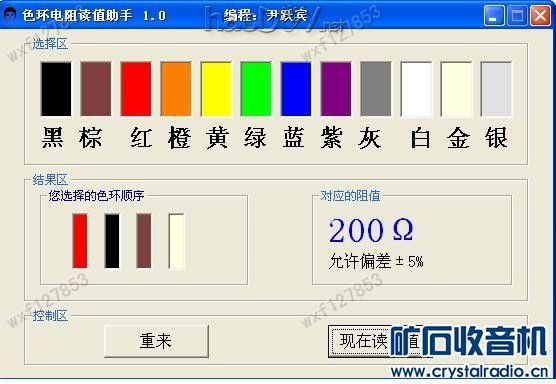

材料

材料







#p#分页标题#e#

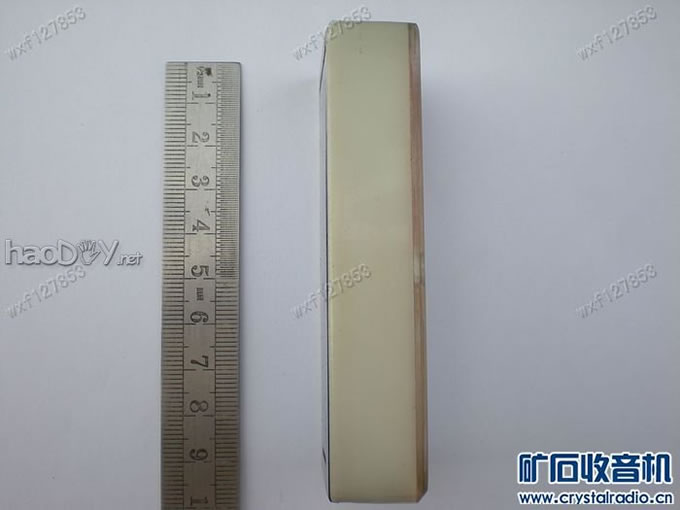

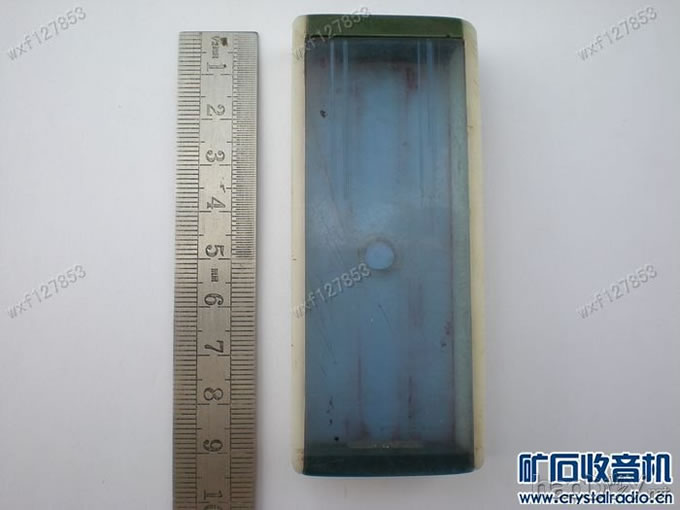

我爷爷以前养金铃子做外壳

我爷爷以前养金铃子做外壳

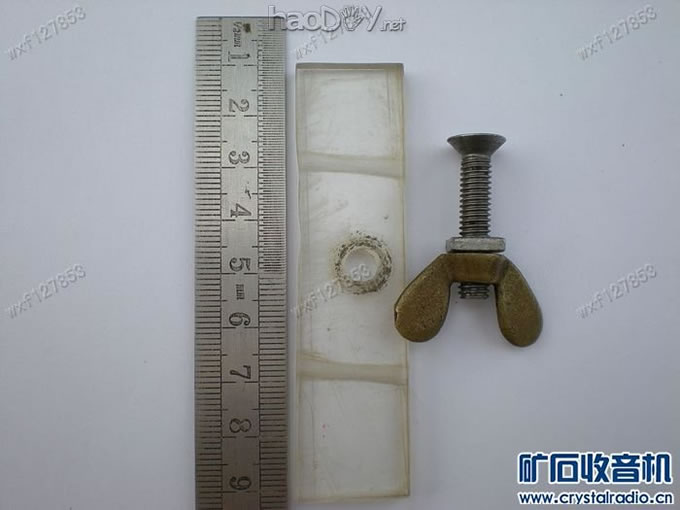

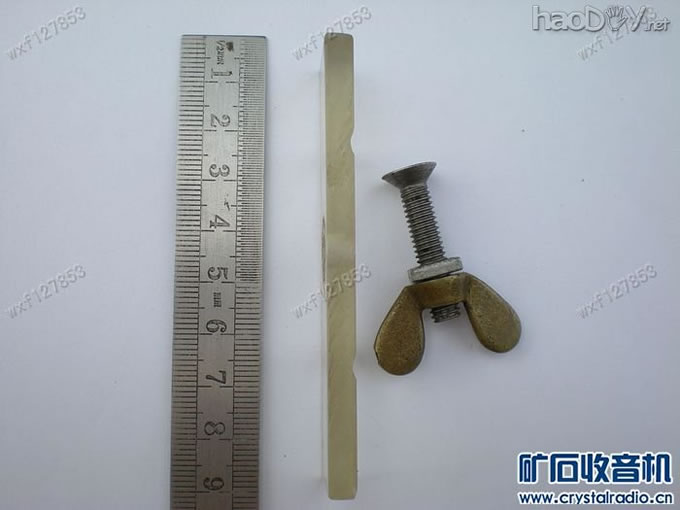

家里找的,已经打好洞了

家里找的,已经打好洞了

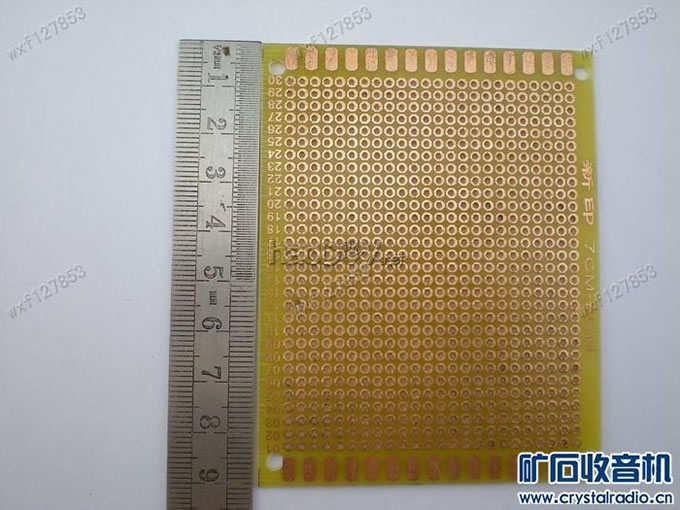

洞洞板

洞洞板

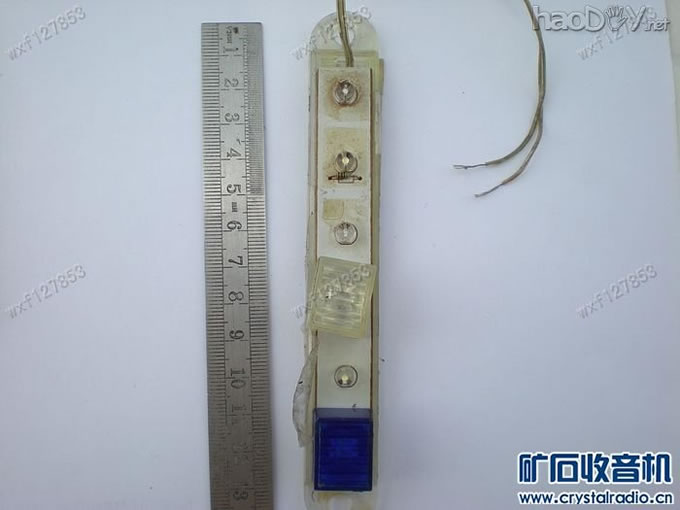

路上捡的

路上捡的

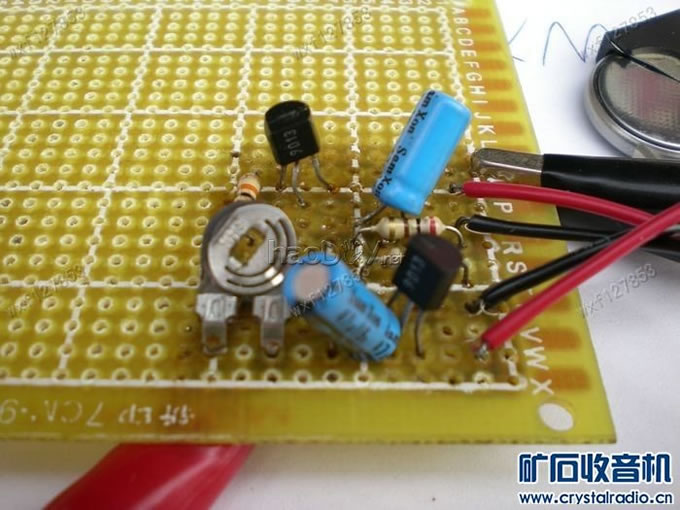

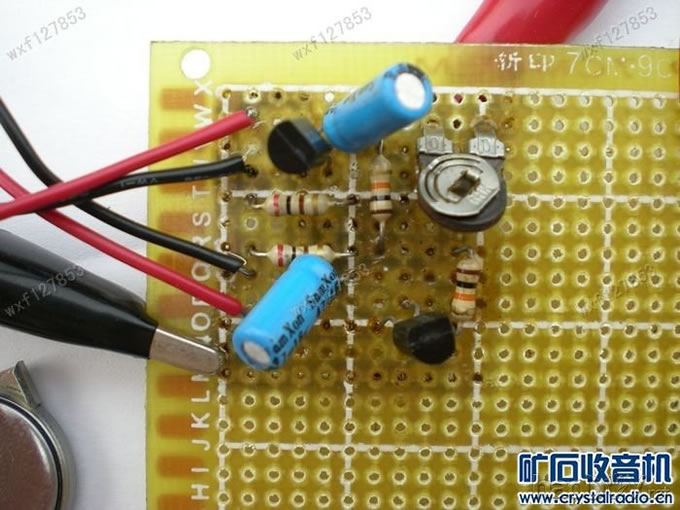

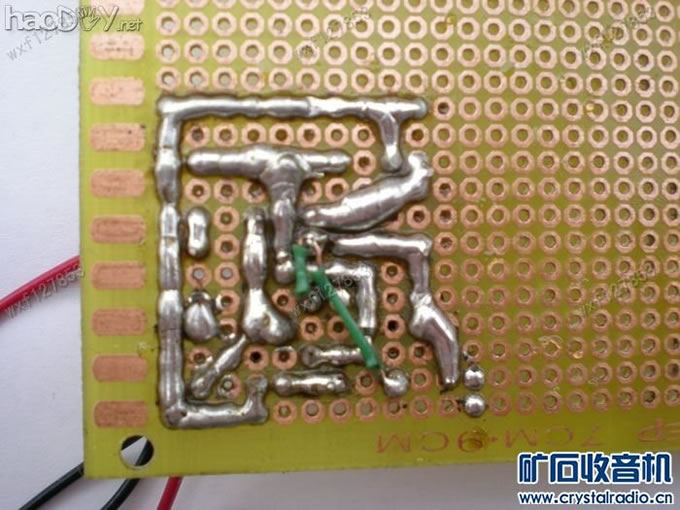

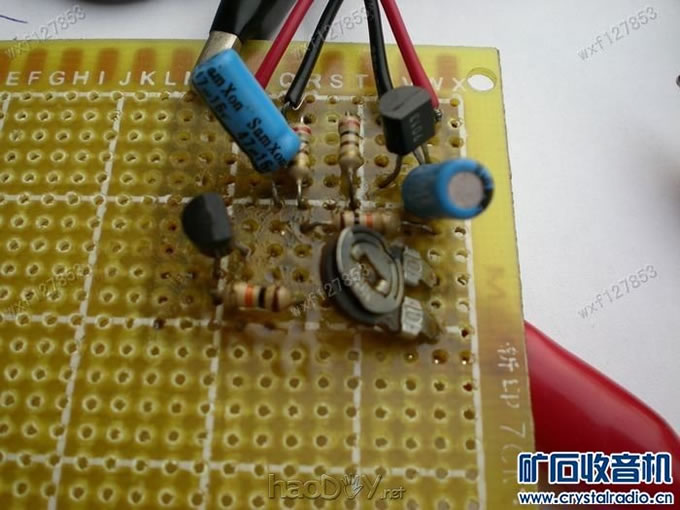

初步好了外接3V电池和LED测试

初步好了外接3V电池和LED测试

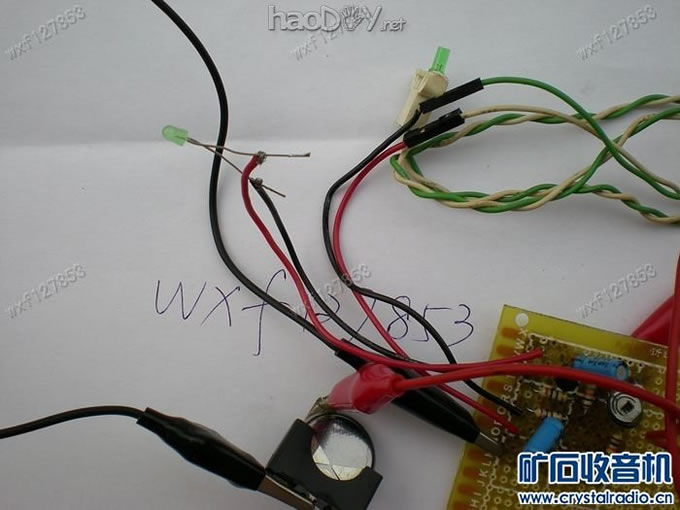

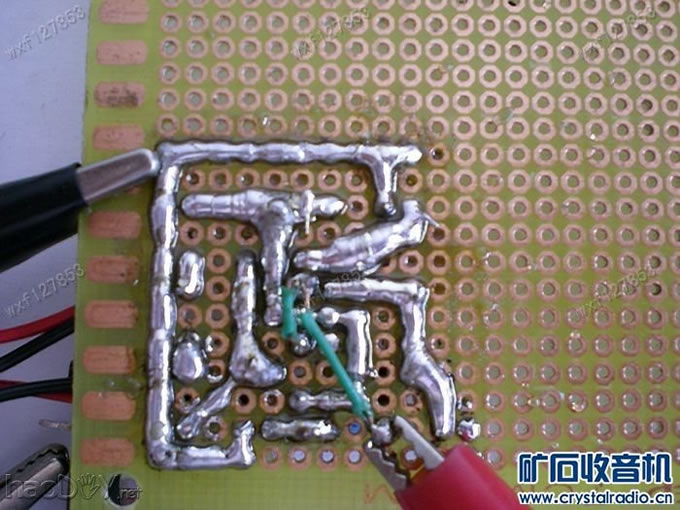

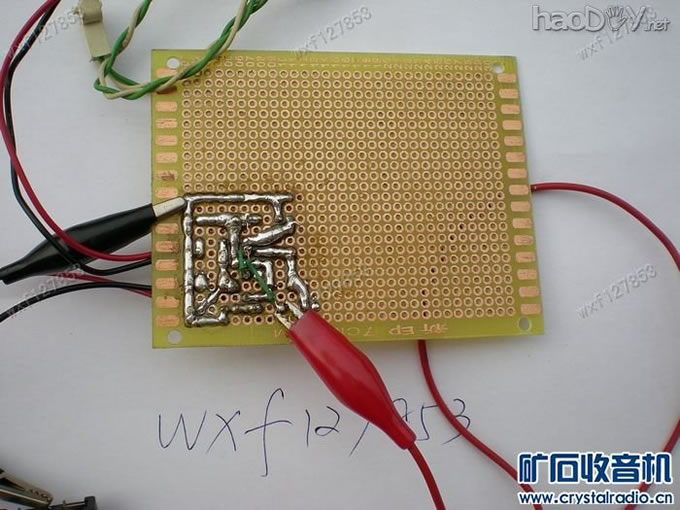

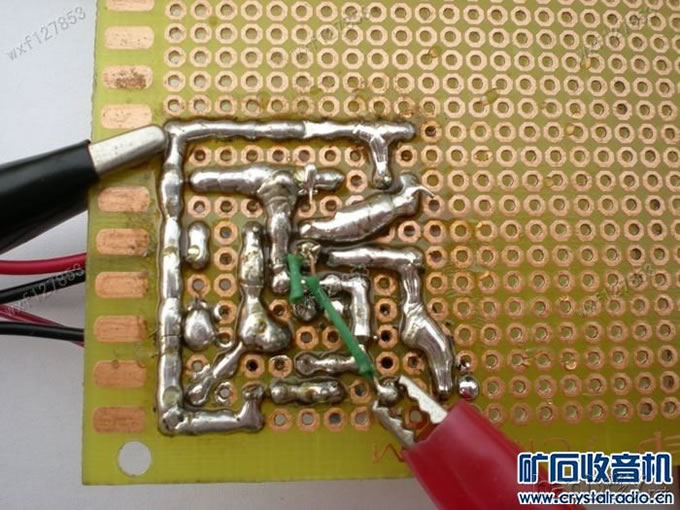

外接3V电池和LED测试

外接3V电池和LED测试







#p#分页标题#e#

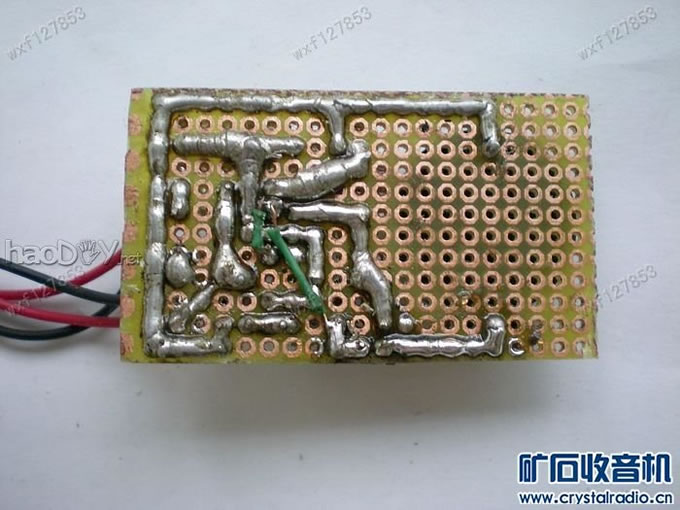

用锯子锯成能放进塑料盒的大小

用锯子锯成能放进塑料盒的大小






再锉刀修正,用无水酒精清洗洞洞板

再锉刀修正,用无水酒精清洗洞洞板

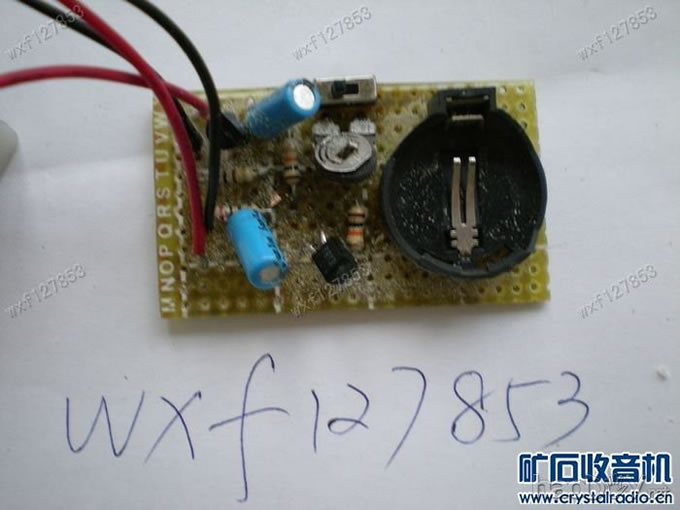

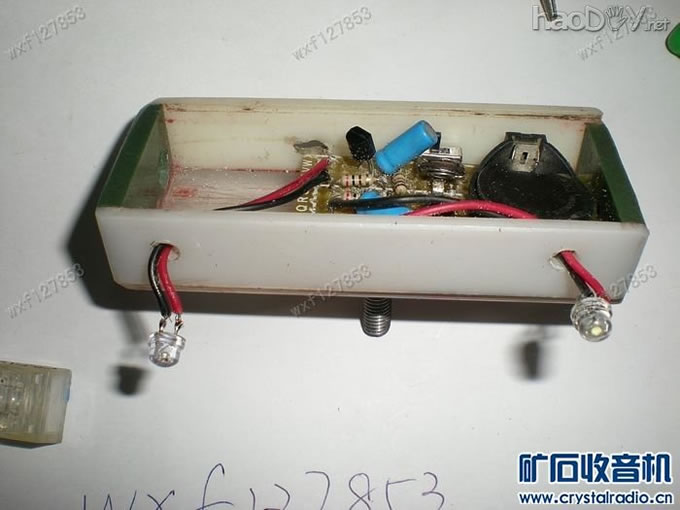

能装进去了

能装进去了

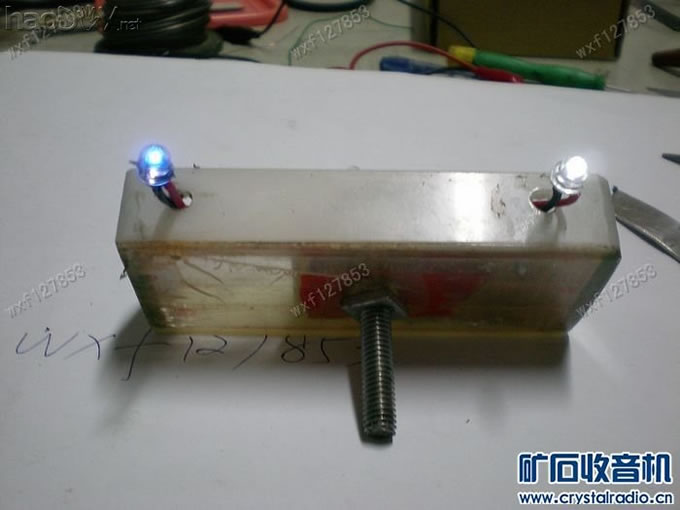

左边是蓝色,右边白色。

左边是蓝色,右边白色。

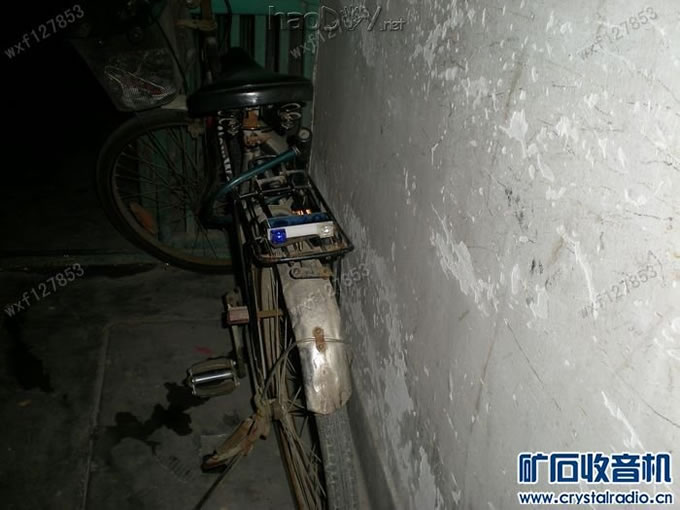

家里楼道里别人的自行车做一下测试,开了闪光灯

家里楼道里别人的自行车做一下测试,开了闪光灯#p#分页标题#e#

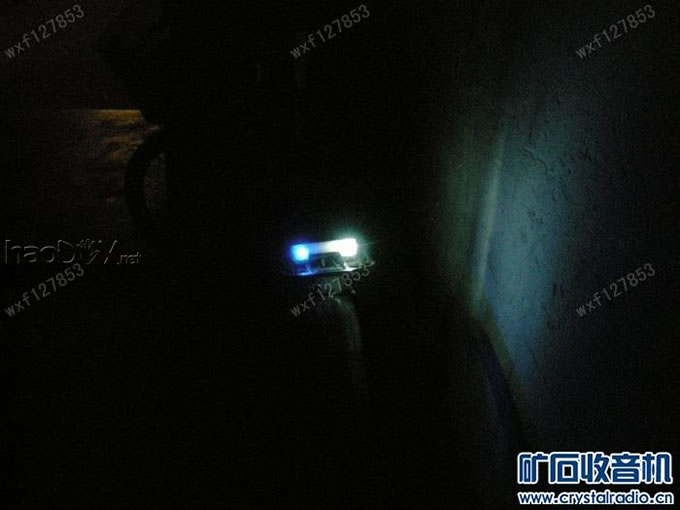

没开闪光灯,可以用伸手不见五指形容当时的黑。

没开闪光灯,可以用伸手不见五指形容当时的黑。

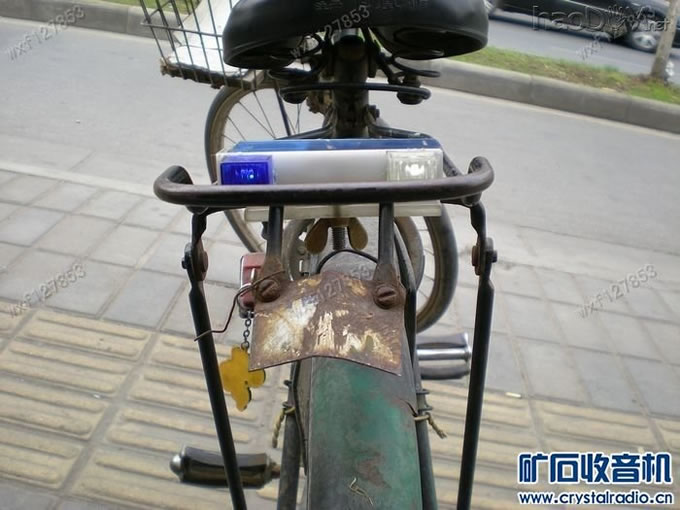

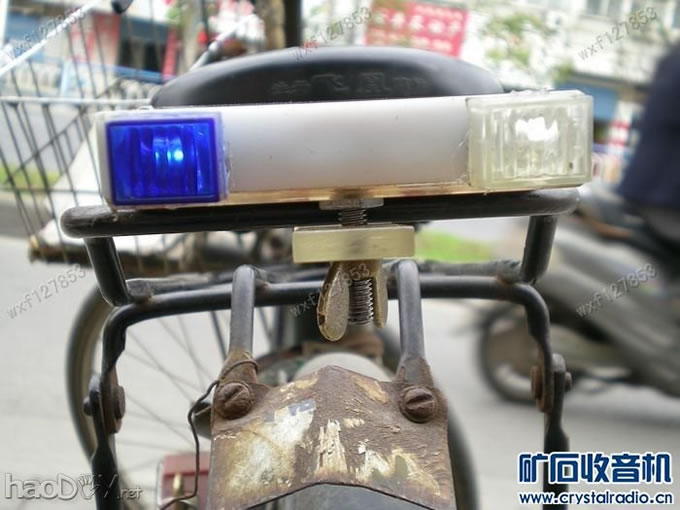

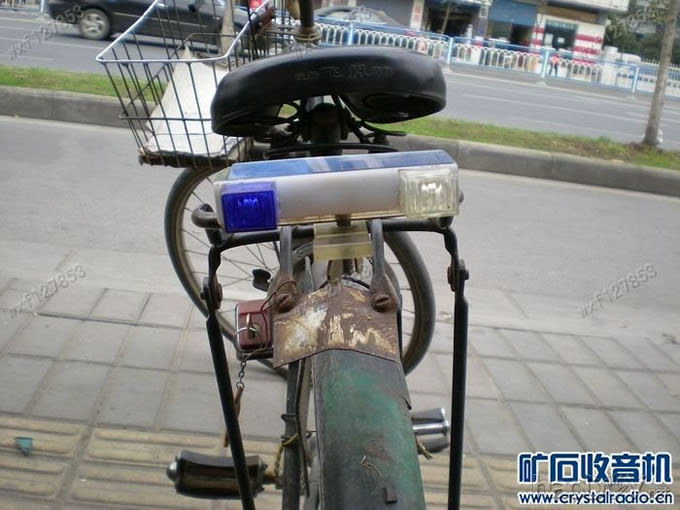

我妈妈的自行车做模特

我妈妈的自行车做模特

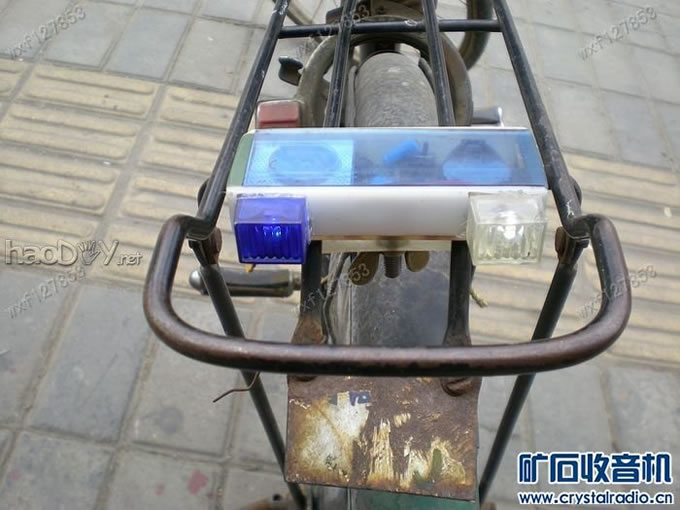

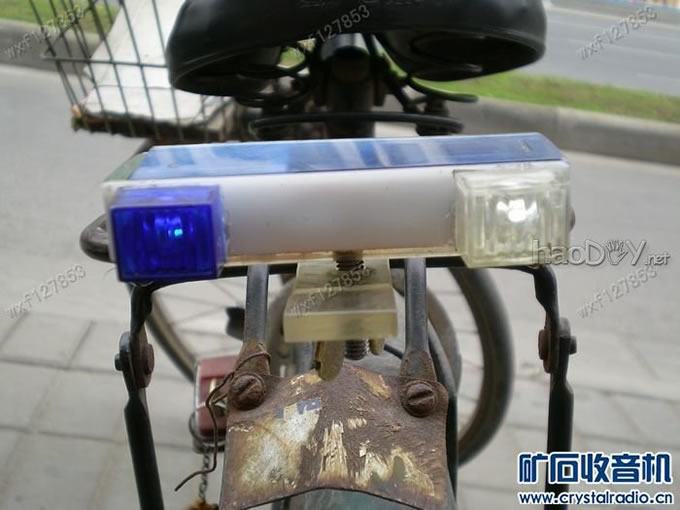

夹在外面

夹在外面

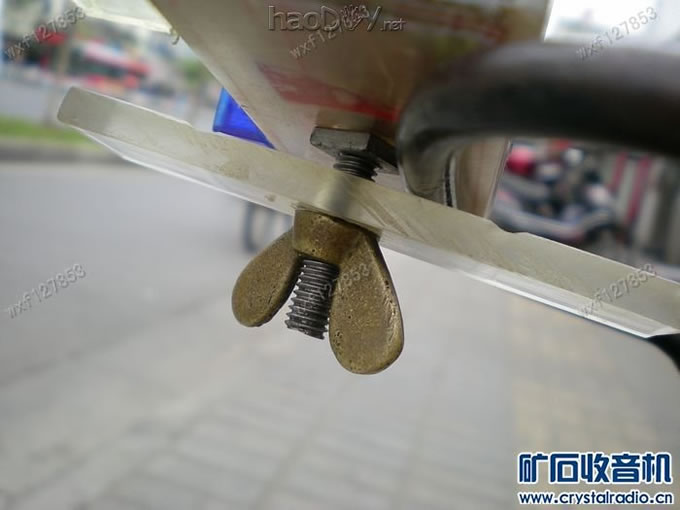

也很牢固,不会掉下来,螺丝顶部用电工胶布做了绝缘处理,不然要短路的。

也很牢固,不会掉下来,螺丝顶部用电工胶布做了绝缘处理,不然要短路的。#p#分页标题#e#

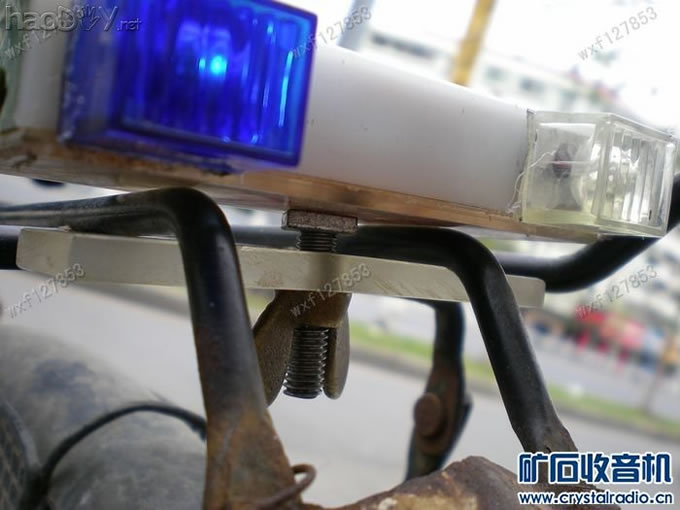

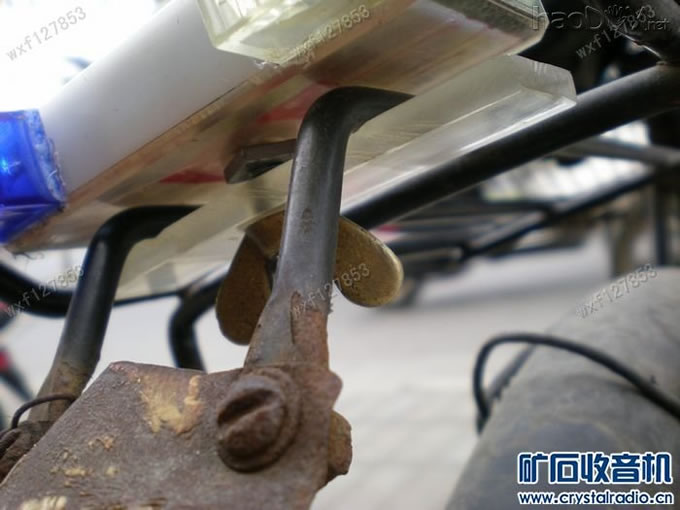

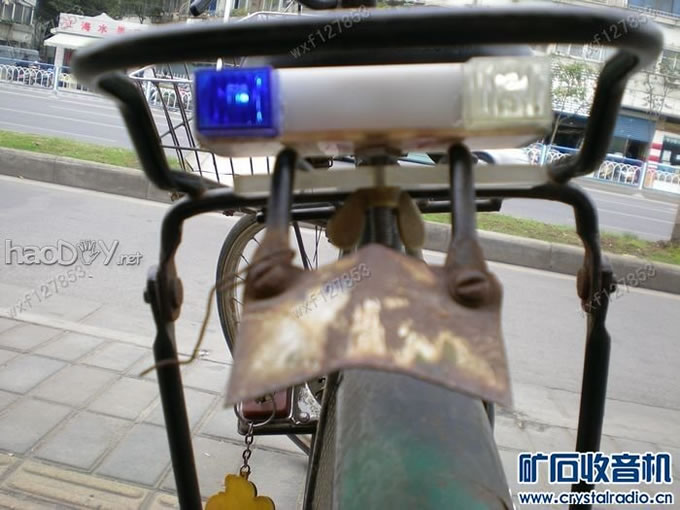

夹在中间的二根铁杆上

夹在中间的二根铁杆上












以后就它给我妈妈的自行车“服役” 了

 以后就它给我妈妈的自行车“服役” 了

 #p#分页标题#e#

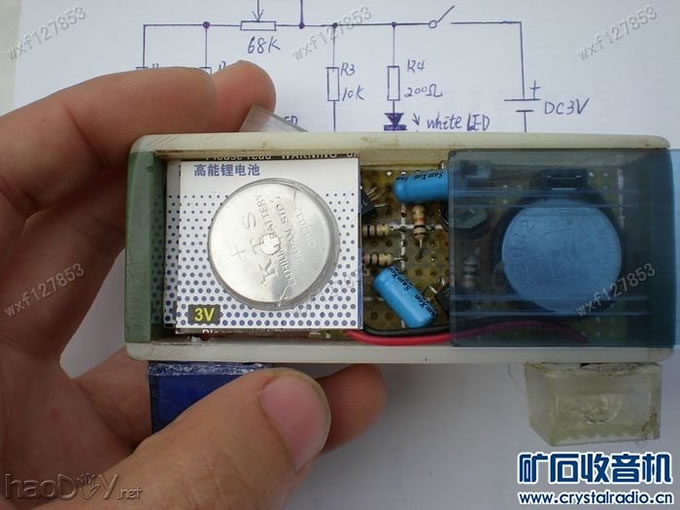

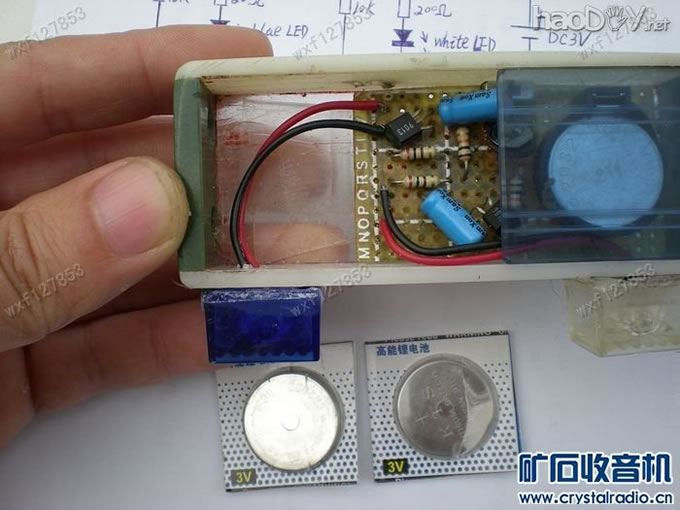

左边还有可以放二颗3V纽扣电池的位置。

左边还有可以放二颗3V纽扣电池的位置。
