【自制自行车尾灯】带呼吸灯

时间:2017-07-05 15:19来源:本站 作者:haodiy 点击:
第一次发帖,有点小激动,做的不怎么好,请见谅,有什么不好的地方,希望大家提出来我改进。本来买了个自行车尾灯,晚上骑车的话安全点,结果车子放学校,尾灯忘



第一次发帖,有点小激动,做的不怎么好,请见谅,有什么不好的地方,希望大家提出来我改进。

本来买了个自行车尾灯,晚上骑车的话安全点,结果车子放学校,尾灯忘了拿走,被别人偷了(好郁闷)就留下个灯支架。看得自行车支架不如再把他利用一下,就像做个尾灯。

说干咱就干不是。

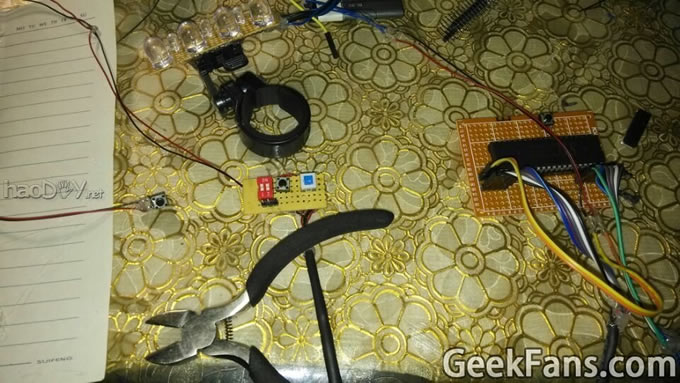

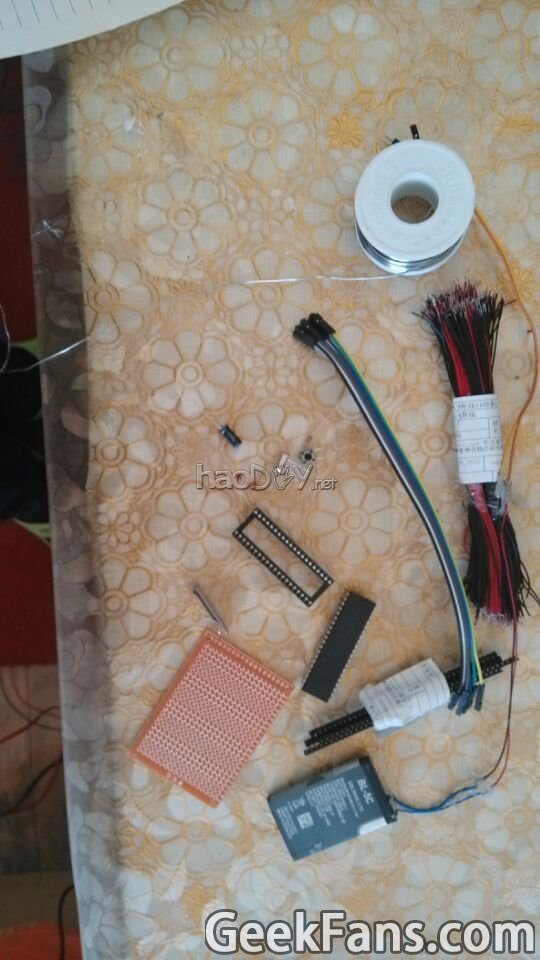

材料:





【自制自行车尾灯】带呼吸灯



还有一些没有照出来,比如led灯啊,开关什么的,那个是原来做好的,没有照片,电池是废手机上找到的,自己焊了两个线,充电的话用万能充。。。



咳咳,不过不要在意这些细节不是?现在开工吧!

首先,介绍下我的构思。

我的构思是单片机和电池放到自行车的梁包里,把控制部分放到车把上,用束带什么的固定,尾灯那部分用热熔胶粘到尾灯支架上。

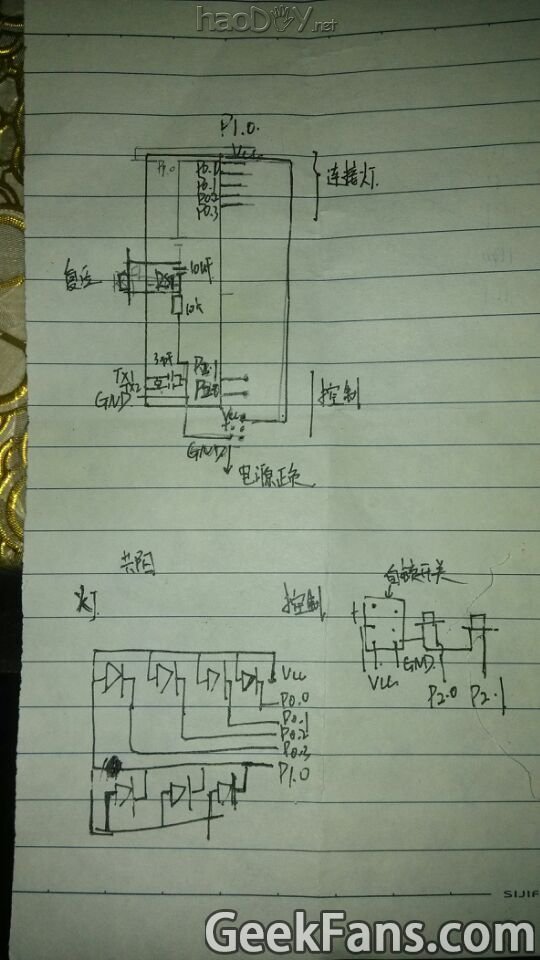

以下是电路图:



【自制自行车尾灯】带呼吸灯



嗯。。。。怎么说,还是能看得不是?(不会用软件画,别吐槽这个了。。。)

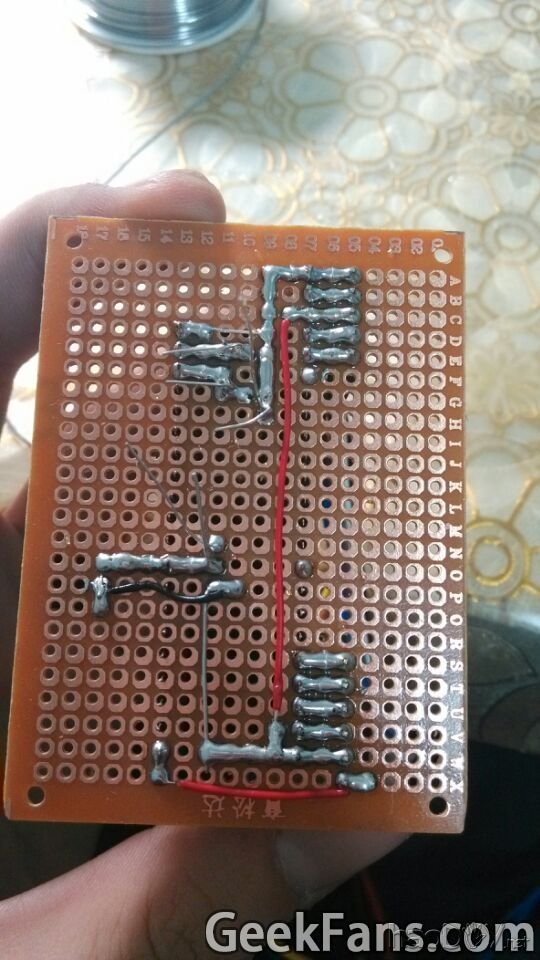

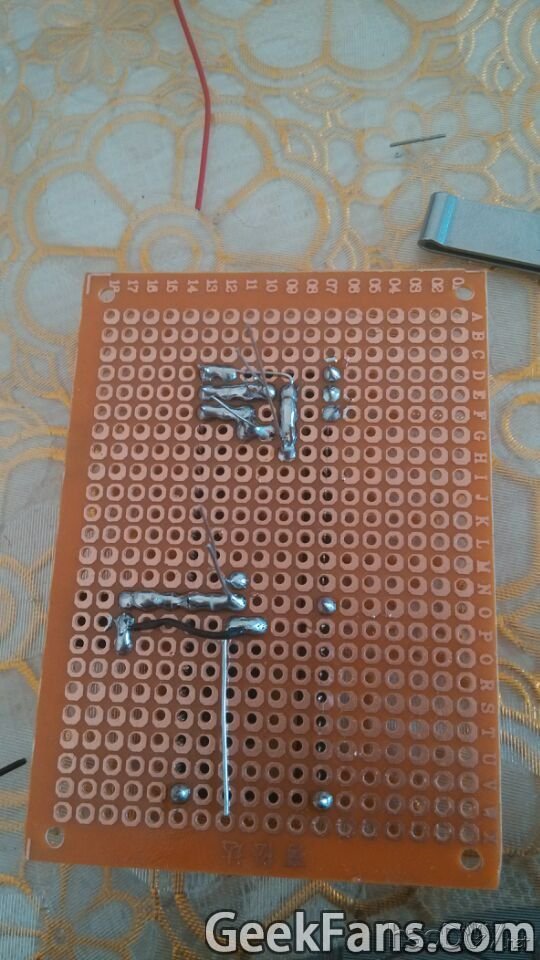

按照电路图焊接电路:



【自制自行车尾灯】带呼吸灯







【自制自行车尾灯】带呼吸灯

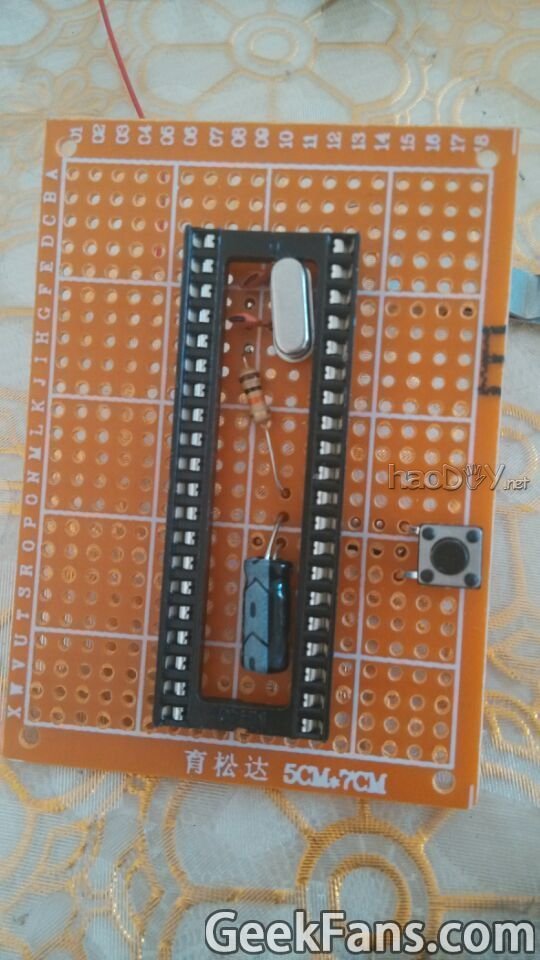

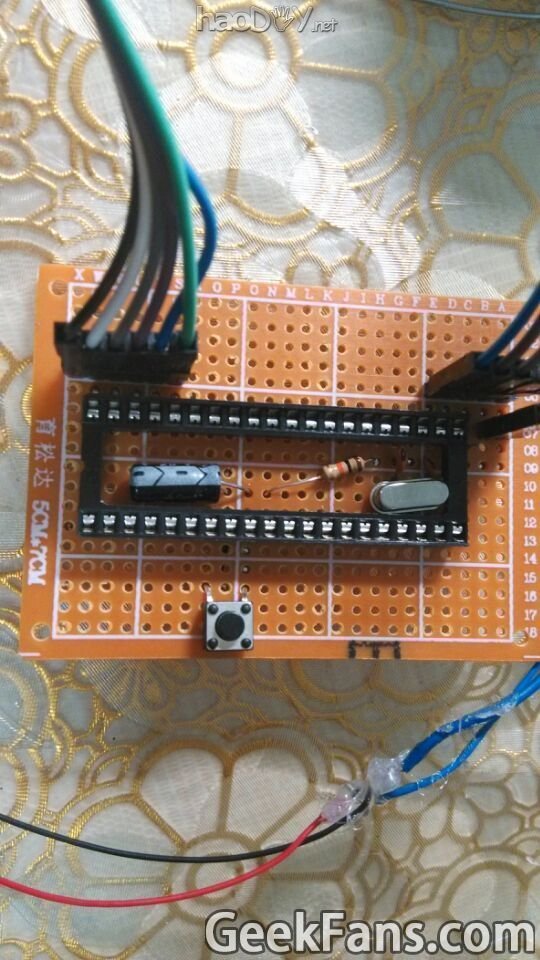

焊好单片机部分,来个正面照:



【自制自行车尾灯】带呼吸灯



把排针焊上去,



【自制自行车尾灯】带呼吸灯

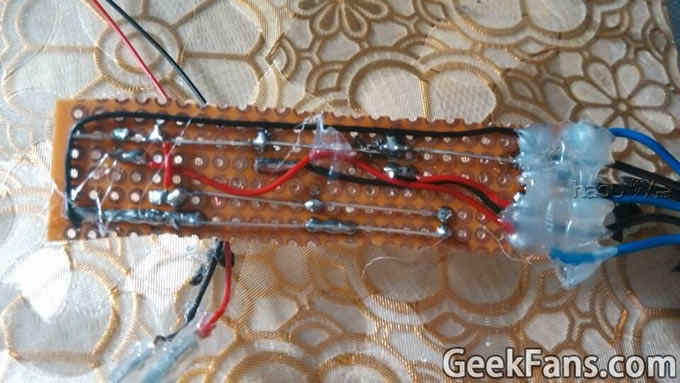

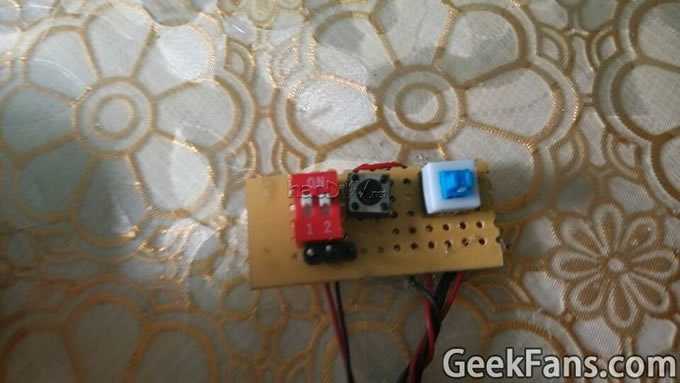

由于灯和控制部分是以前焊好的,焊接部分就没有了,不好意思。。。不过来张焊好的图片:

【自制自行车尾灯】带呼吸灯







【自制自行车尾灯】带呼吸灯



说一下,红色的开关是后来加上去的,电路图上没有,想的是车前面再加个照明灯,还有个按键灯是拿线接出来了。,照片上没有。



【自制自行车尾灯】带呼吸灯





用热熔胶把尾灯粘在支架上,额,没有热熔胶枪,就拿酒精灯来用。。。嘿嘿。。。



焊好后:



【自制自行车尾灯】带呼吸灯





有点惨不忍睹,不管了,右边线有一米多长,毕竟从车尾到梁包有点距离。



【自制自行车尾灯】带呼吸灯

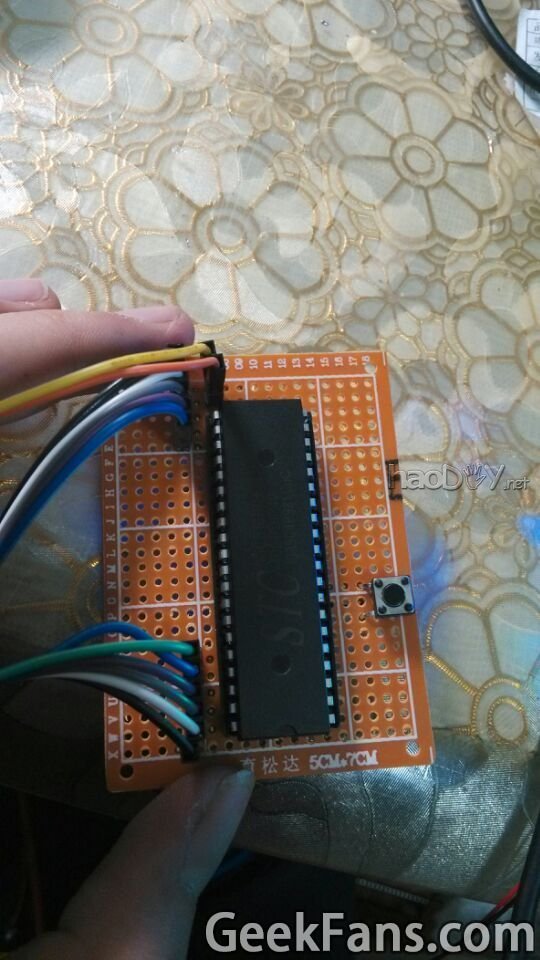

把单片机上上,(程序是自己写的,从开发板上下载好的,一会上程序)



【自制自行车尾灯】带呼吸灯

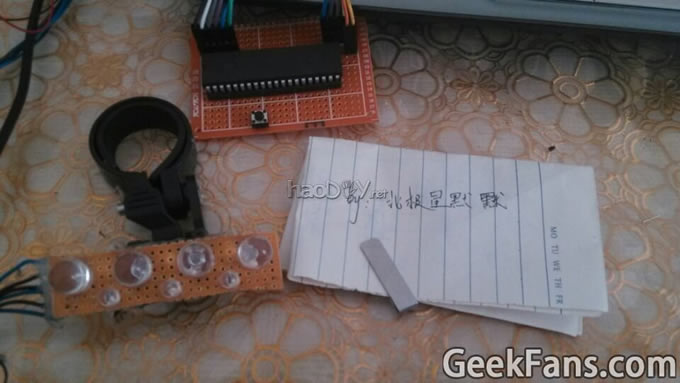

来个合影,线有点韧性。id照:

【自制自行车尾灯】带呼吸灯



车子在学校放的,暂时没办法安上去,这有点小遗憾。。

视频还在审核中,估计没一时半会没法看,那先看看我另外的一个作品,效果虽然没尾灯的多,但也前几个动画还是一样的:



以后有时间在把视频上传上去。

单片机c语言文件,网盘链接:

?shareid=2349026193&uk=1781938285
