其实入手蛋蛋也有一段时间，对蛋蛋原车的音响不敢恭维！那2.8元1个的收音机喇叭，一拆下来就扔到几百米之外去了(请勿效仿，以免砸伤人民群众)。。。。 期间，浏览了无数车友的改装贴，大多数做隔音、换CD机、加功放、换喇叭、加低音炮等等，工程浩大，在时间和资金投入都是比较多的。。。 难道就没有办法不更换原车CD(因为蛋蛋原车CD那种弧度美是其他CD无法替代的)、不隔音、不在车门钻孔、而又达到想要的音质效果吗？？？所谓的“无损改装”，就不动原车门板、线路等。 我开始考虑如何“无损”改蛋蛋的音响： ================================================================================== 方案：1个数字功放+1对4寸喇叭+1个8寸低音箱 1.数字功放 数字功放优点：体积小，功耗低，效率是90%。 AB类功放缺点：体积大，功耗大，效率是60%(本身蛋蛋的电瓶就小，造成电瓶经常亏电，寿命缩短)
2. 1对4寸喇叭 原车的4欧姆10W #p#分页标题#e#现从喇叭厂定制：4欧姆20W 把中高音作为一个质的提升。
3. 1个8寸低音箱 定制2欧姆50W喇叭，低音箱定制根据蛋蛋的储物容积计算，只占4分1空间。
经过2个多月不断的开发、测试、调试，终于完成了最终的“无损改装”，中途得到众多车友的质疑和反驳、也有建议和支持。。真的非常感谢大家！
音质效果让我也真的大吃一惊。。。我现在到处找车友们PK。。。 听吧。。。。没有做隔音的效果。。。。。 ================================================================================== 现在将过程和大家分享。。。。。。

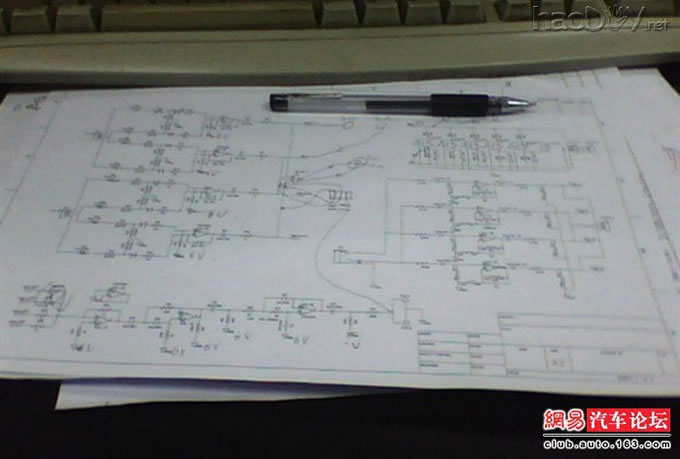

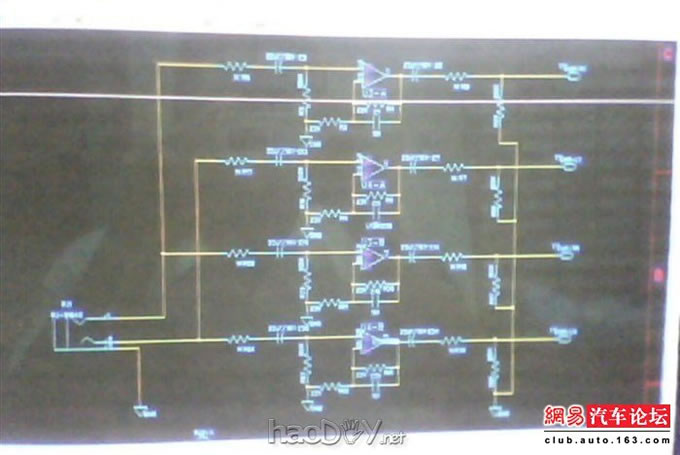

冲动不如行动，说干就干！----蛋蛋之功放手稿图。。。

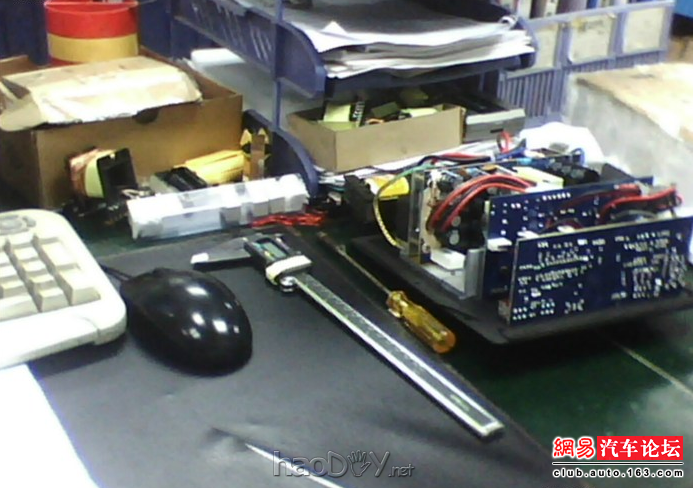

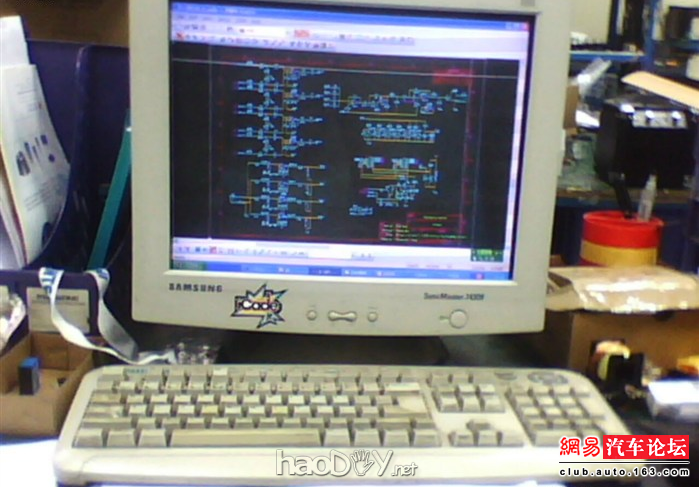

工作一小角！杂乱，邪恶啊！！！
终于完成AUX INPUT部分！！！
吃个炮面，鸟瞰下万恶的蚊子，啪啪啪~~~整死几只！继续工作！！！！

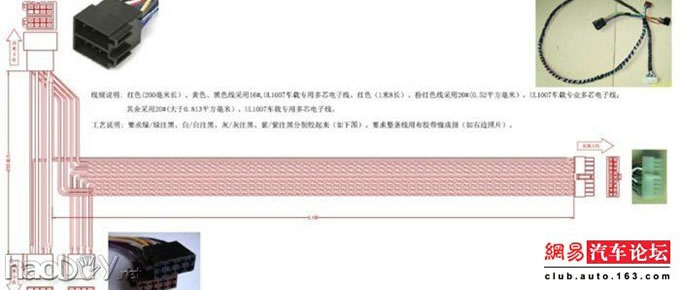

蛋蛋的线材设计图已经确认OK。。。。真正无损改。。。。不需焊接。。。

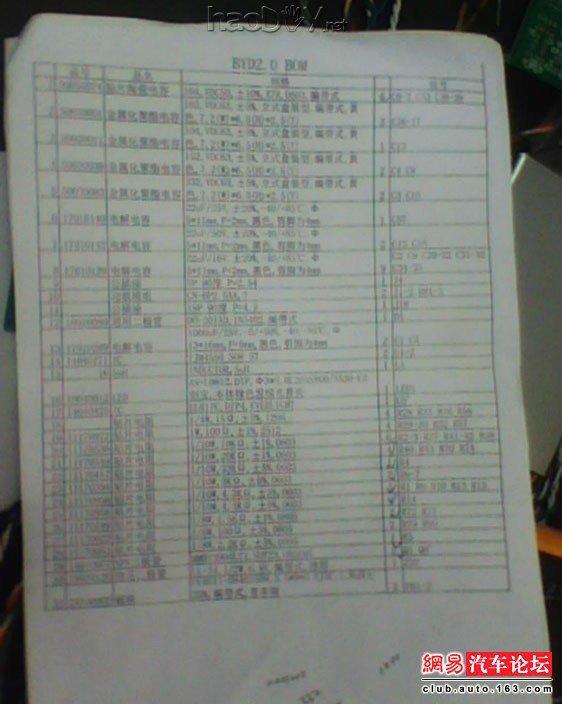

功放材料清单。。。。。

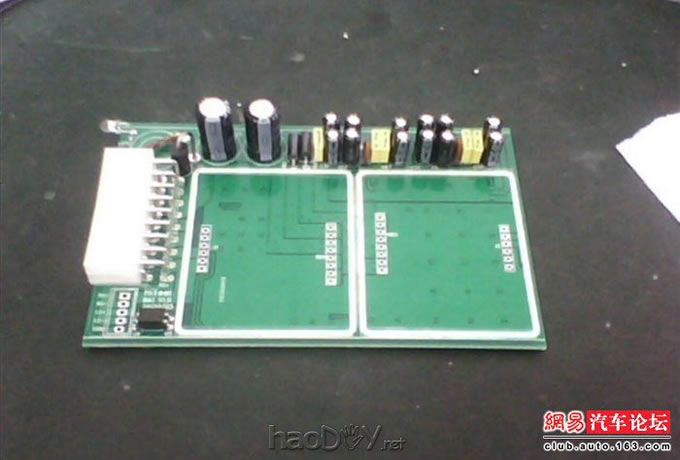

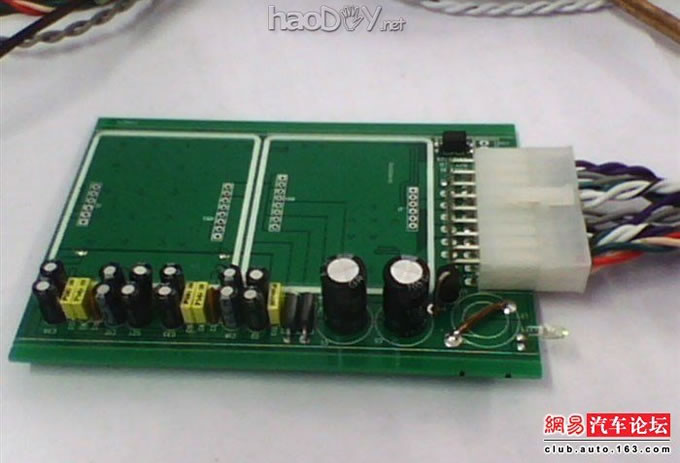

PCB已焊接部分元件。。。。。。。
通电检测正常再装关键的东东。。。。。。。
重金精华

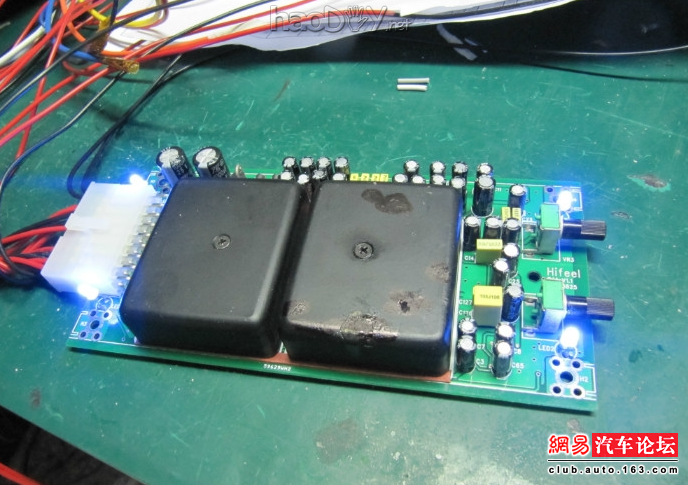

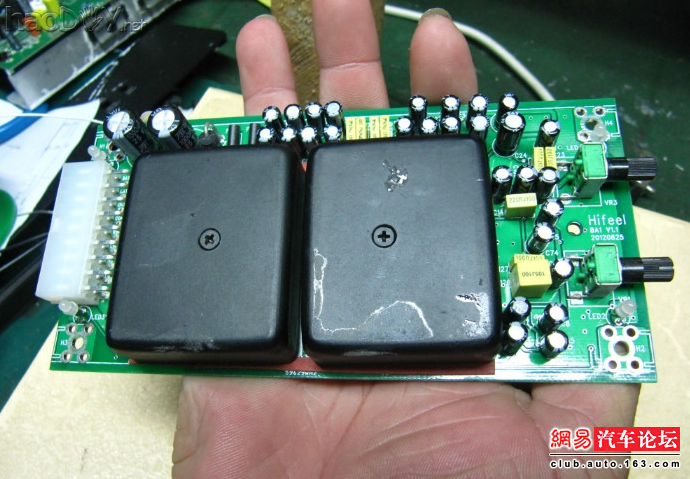

经过2次的修改，最终确认OK的蛋蛋功放主板。这个是半成品，成品还有铝壳。啰嗦点，不然一些车友又说看不懂了。呵呵。。。 修改2次花费的时间确实是漫长的。。。。。 蛋蛋的功放正面
蛋蛋的功放反面

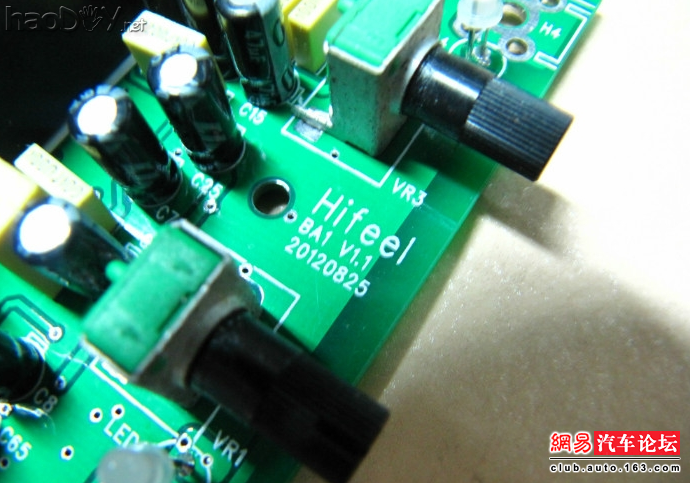

PCBA板日期
通电测机，四周4颗兰色磨砂LED氛围灯，成品侧面版是2块透光PVC片，炫？酷？看不懂了吧 那就等着看成品。
换个角度看看LED灯光。
休息下，喝杯茶。。。。。。

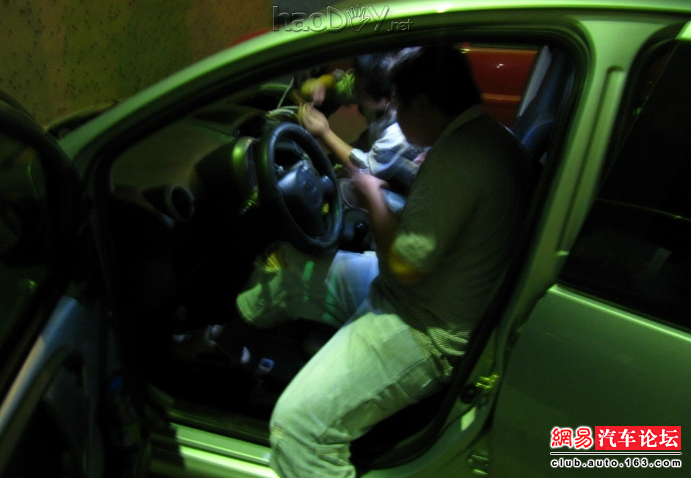

上车、装机、测试！！！！

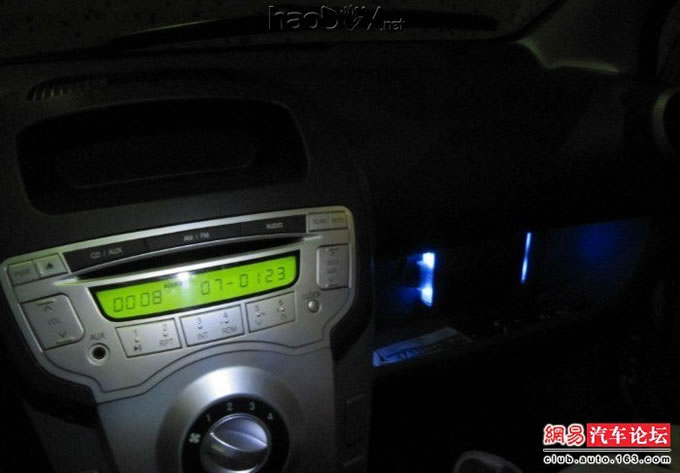

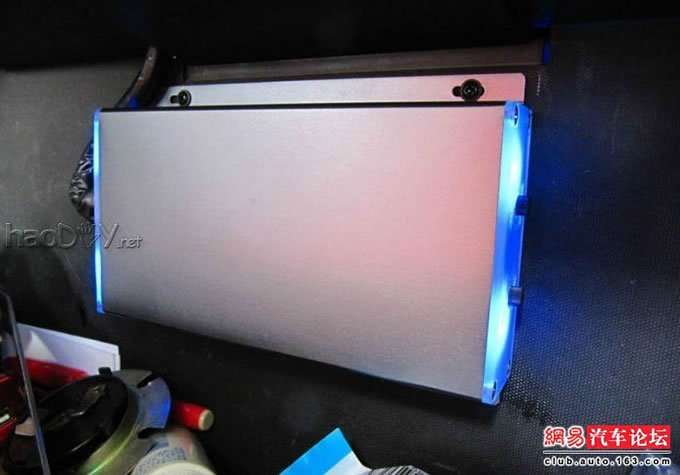

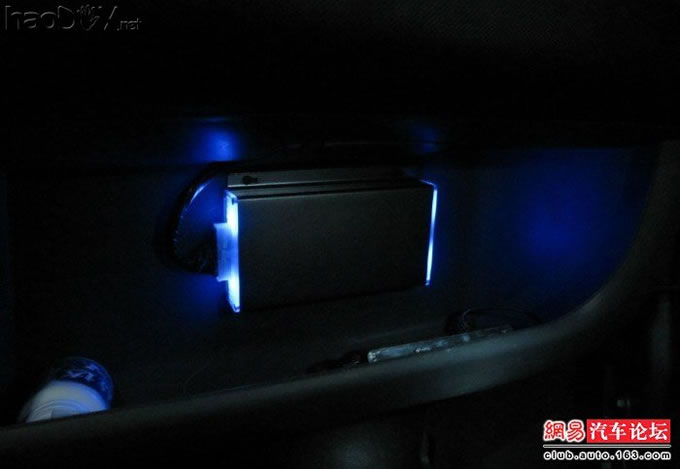

试音。。蛋蛋的功放上的蓝色氛围灯很不错哦。。。。。
经过最后反复调试。已经定案！赶在中秋国庆之前会出一小PP量产。。。 这两天太忙了，准备做一次LMS拉姆斯测音。。。。。 然后会尽快上传视频、图片供车友们PP。
然后，呵呵，

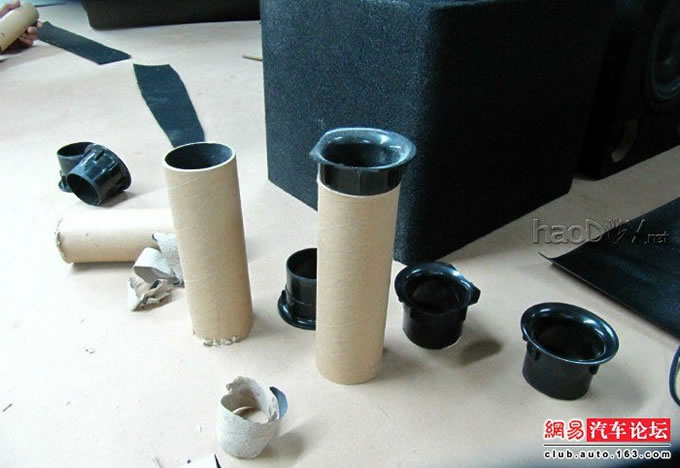

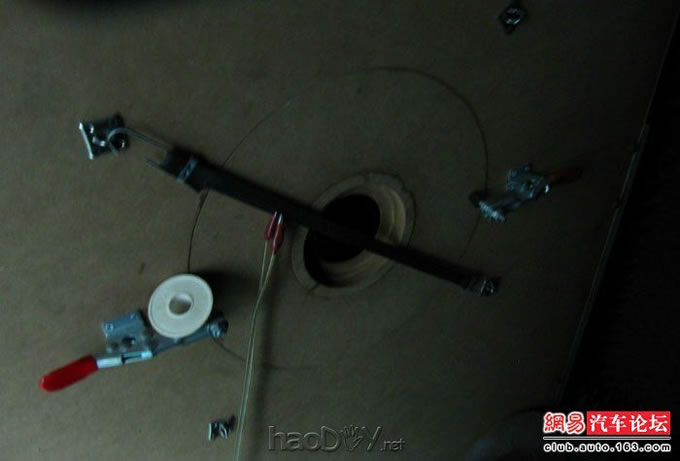

2.调试风管
3.套喇叭进去试试位置、没有网罩、没有风管、好丑哦。哈哈哈

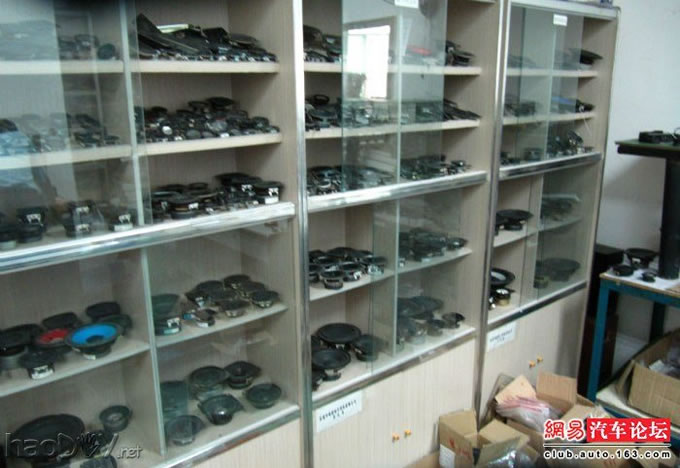

4.直接杀到喇叭厂去。。。喇叭厂样板柜。。。。。。。

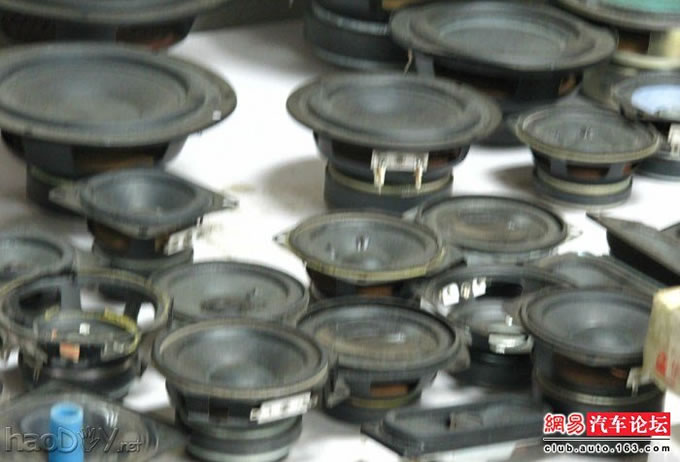

6.各种块头的喇叭。。。。。

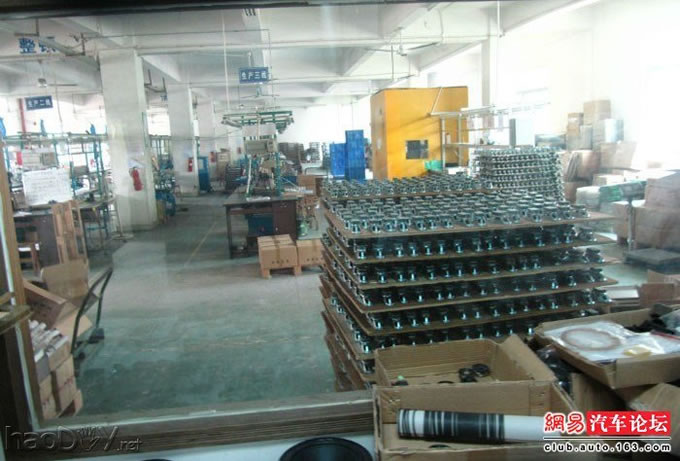

7.车间一角，据说在做三星的喇叭。。。。。。
8.林工开始做蛋蛋的喇叭和箱体LMS拉姆斯测试啦。。。。
9.无响室(听音室)
LMS(拉姆斯)结果出来了，其实。。中音、高音、低音、50多个人听过，都认为很不错了，但是为了音质做得更好，工程师建议再一次的对中高音喇叭、低音喇叭再次打样修改。。。又要15天时间。。。我的天。。。。没办法。。。。接着等吧。。 11.回家高速路上、、、、
#p#分页标题#e#
------------------------------------------

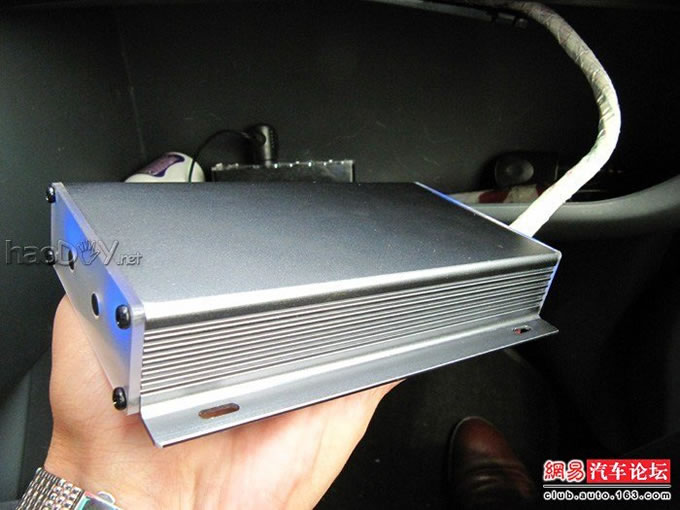

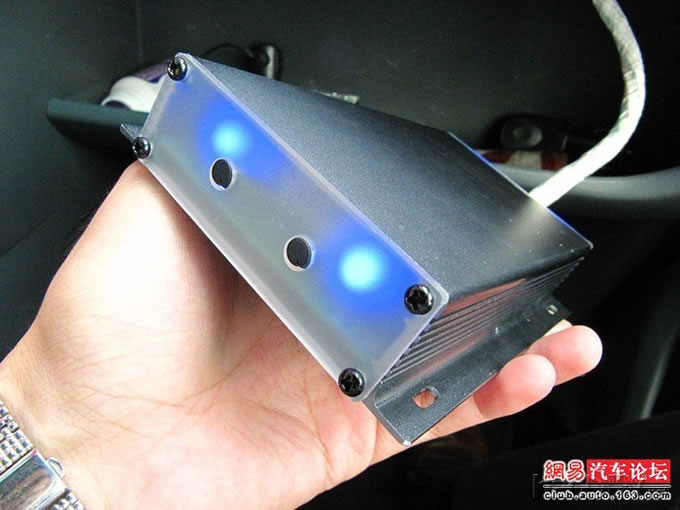

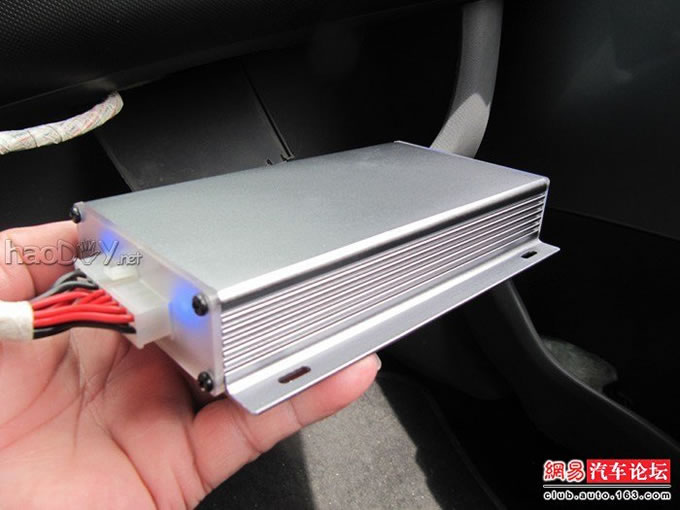

来了来了，那家伙又来更新了！！！ 外壳出来了，漂亮，酷，带夜光！
#p#分页标题#e#

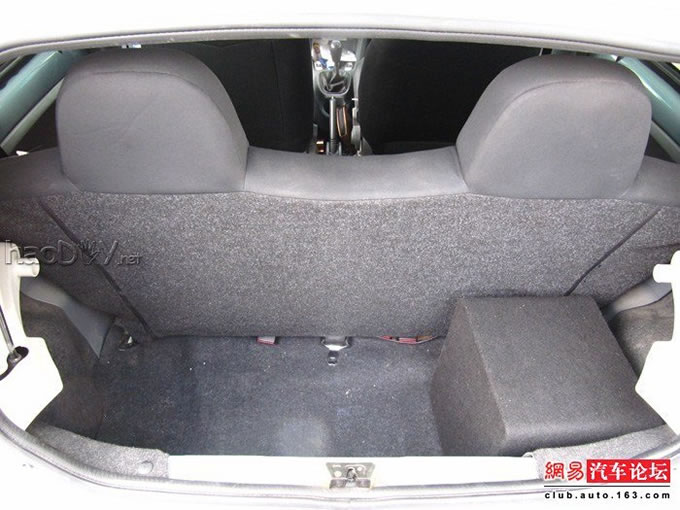

#p#分页标题#e#低音炮占位很小，哈哈

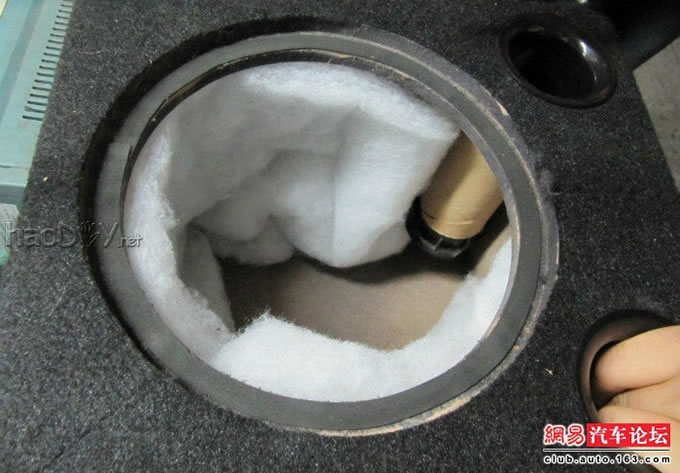

备注：不知道是不是相机录音问题(相机是单声道的)！总感觉有些声段怪怪的。。。估计相机都受不了那么好的声音了。。哈哈哈。。。 【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【【】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】】 2012.10.4更新 1.修改了2次的低音箱，看！用料丝毫不含糊哦。。。。

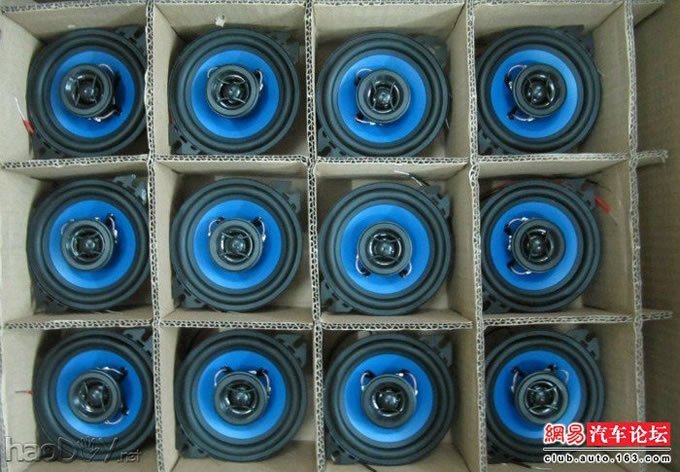

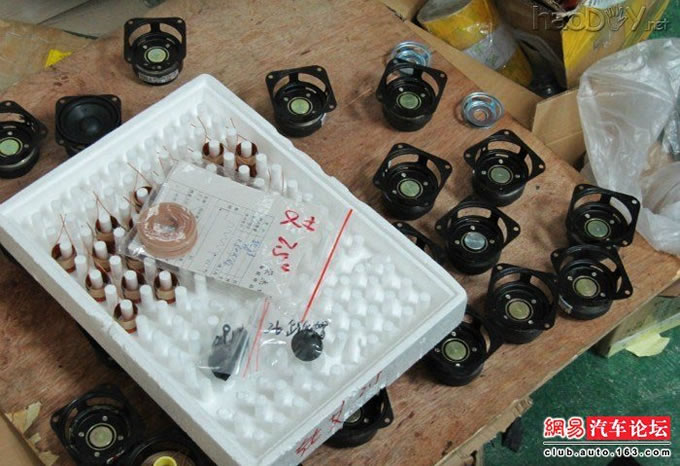

2. 试产的中高音喇叭。。。。。

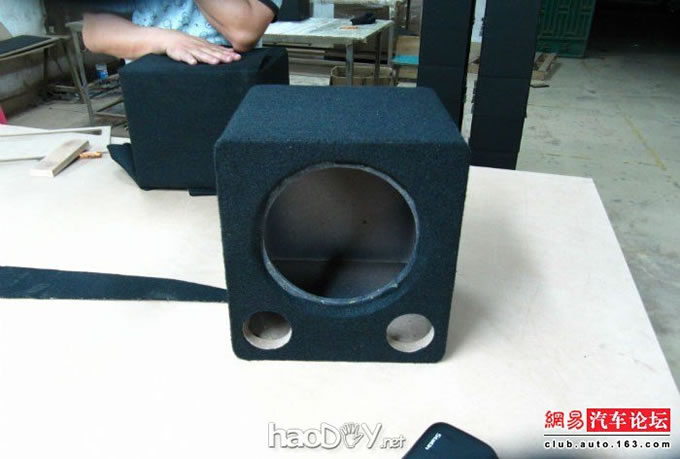

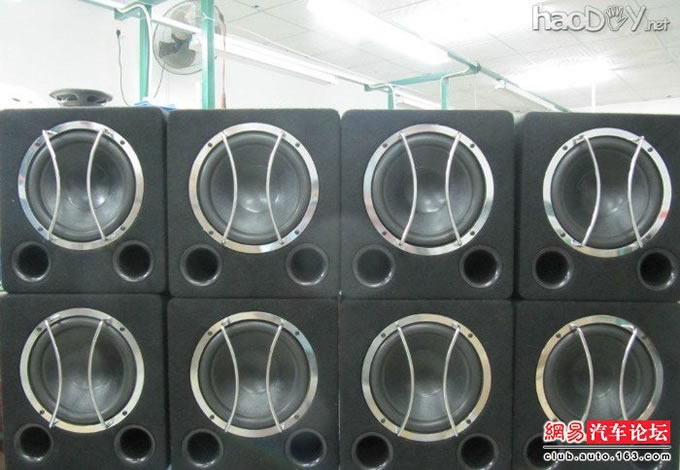

3.试产的低音箱体。。。。。。
4.试产中的数字功放。。。。。。。
5.正式为蛋蛋服役！哈哈哈哈。。。。。
10月8日更新！【附安装套图】
因前段时间忙于展会。。。应各地车友要求上安装套图。。。很抱歉让大家等那么久。。。 今日560车友亲自上门来安装套装音响系统，顺便就把安装套图与大家分享。。。 物料清单：2个4寸喇叭+1个功放+1个8寸低音炮+线束套装 4寸喇叭 --------大家PP吧？花费了不少心思。。。
#p#分页标题#e#
低音箱

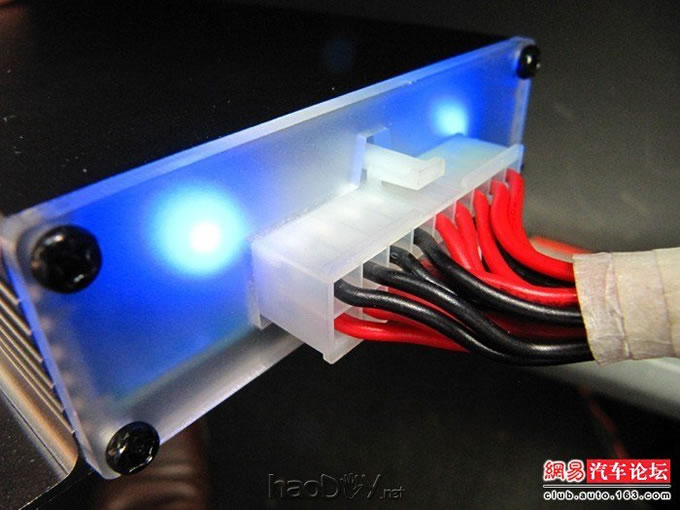

功放
#p#分页标题#e#线束
安装简要说明： 1.准备一根铁丝，用途：穿线使用

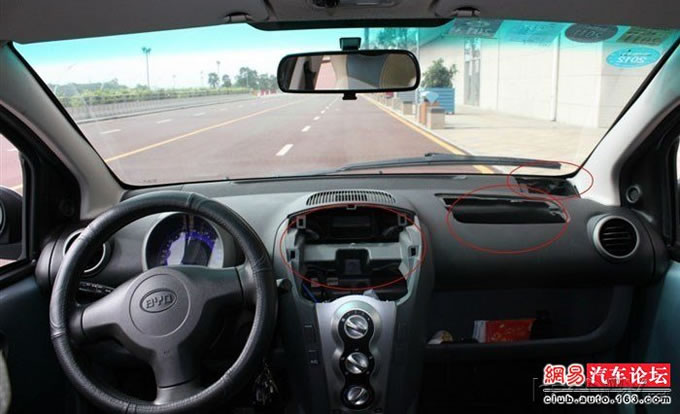

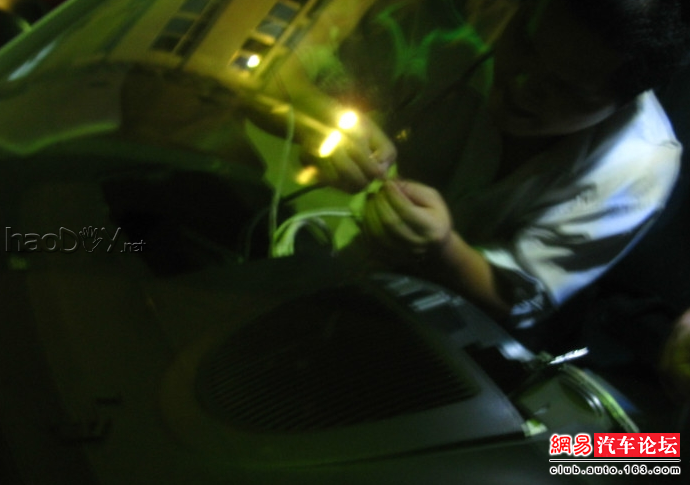

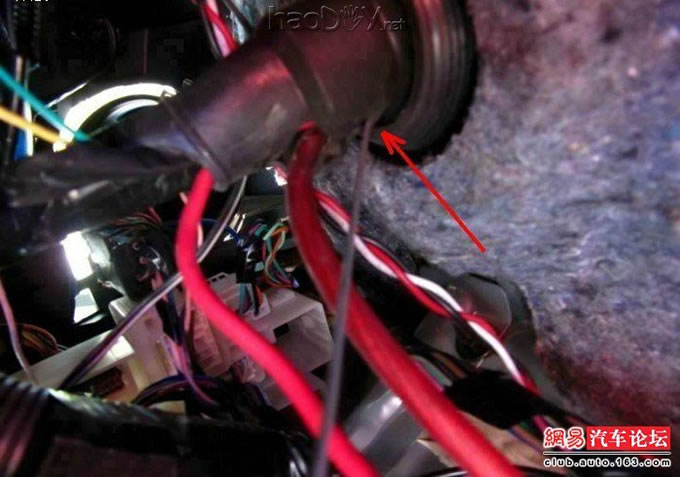

2.从方向盘根部(红色箭头指示位置)穿铁线至电瓶处。

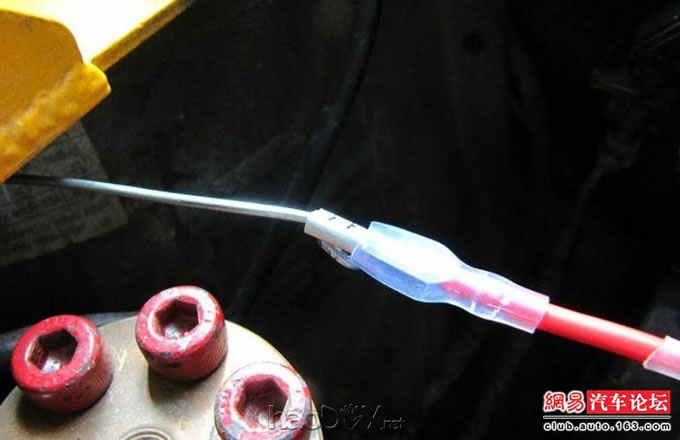

3.穿出至电瓶处的铁线做个弯钩，勾住电瓶线往驾驶室内拉。。。
剪掉喇叭线接线。。。。

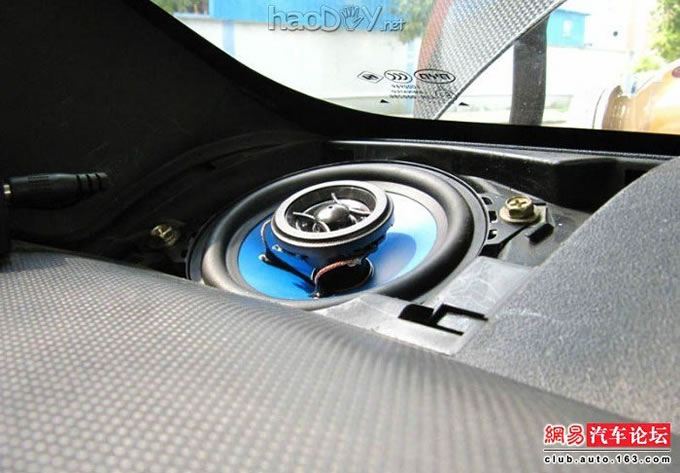

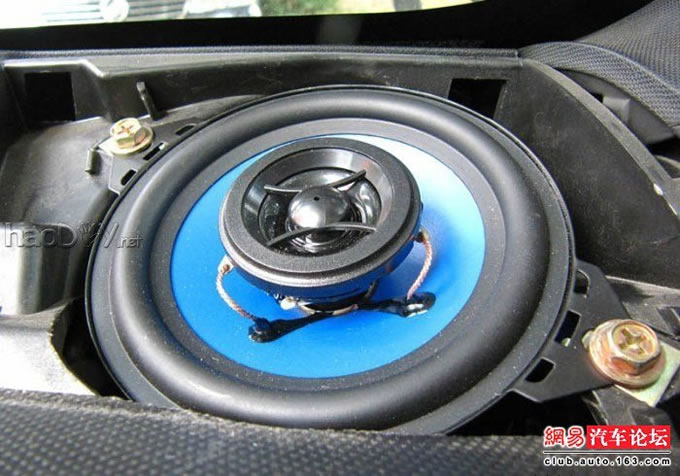

安装喇叭。。。。
#p#分页标题#e#
6.安装线束
注意：搭铁线(单根黑色)和电瓶正极线(单根红色)朝红色箭头指示位置，从红圈内部横穿至喇叭底部，从喇叭底部下线。 电瓶正极线(带插片)和从电瓶外部穿到驾驶室内的接头接上(插片带胶套，注意绝缘，插好后最好用胶布缠绕接口处，避免触碰到车壳)#p#分页标题#e#
7.找到在驾驶室内打开引擎盖的开关的后部-----有1个搭铁汇集地方，将横穿过来单根黑色搭铁线，松开螺丝讲黑色搭铁线一起锁上。 #p#分页标题#e#
8.箭头所指示位置剪开一点缺口，让功放线穿过，盖回上盖。
#p#分页标题#e#
9.功放上螺丝
10.将低音炮的音频线(带有公母插头)引至蛋蛋的后尾箱。

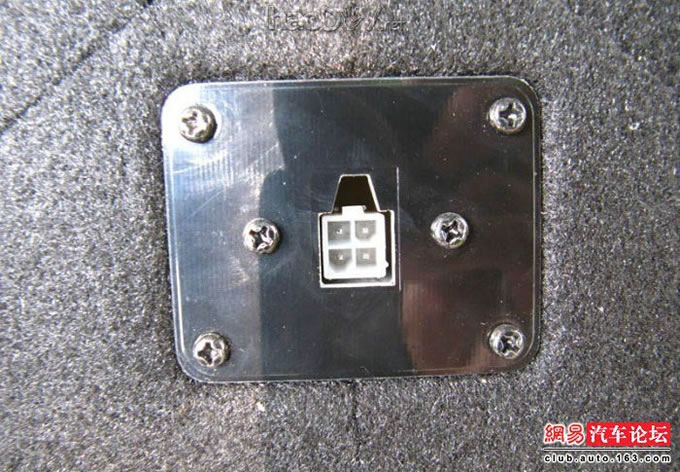

11.插上低音箱后面的插头，放置好低音箱。。。。
#p#分页标题#e#
12.大功告成！记得最后在电瓶处的正极线插上保险丝哦！！！千万要记得！！！
13.接下来就是享受咯。。。。你看那560一副得意的样子。。。不禁。。。。
我说会不会很多车友看了我的安装图集觉得很复杂。560说，不会，很简单，有动手能力都会。 ---------------------------------------------------------------------------------
2012.10.13 晴
我们想到两个方案 #p#分页标题#e#想到寄快递有点慢，为了让车友418能早点HAPPY，我们决定过他那边。
深圳-惠州65公里
看得出来418还是很喜欢折腾主
418车友改的高音喇叭，和功放不匹配，没办法只有换下来了。
索雳车载DVD
尾部还加了个高音头，呵呵！
开工！！把功放调节了一下（花了半个小时，搞定）
装车调试
完美，超梦幻
来点福利吧
再次感谢车友418对我们音响的支持与赞美！

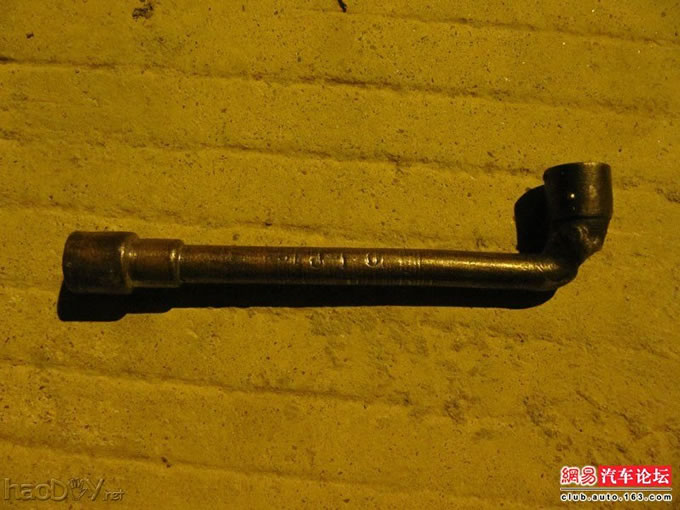

安装功放喇叭所用到的工具（有些不是必需，有的话最好）
