电褥子调温开关改可控硅大范围无极调温(附波形图

时间:2017-05-16 15:34来源:数码之家 作者:金向维 点击:
后续改装:电热锅也改成可控硅无极调温的啦http://bbs.mydigit.cn/read.php?tid=1864742电褥子(电热毯)乃是冬天必备之品。这不天冷了吗,降到0度以下了。问题来了:电褥子总共有两档。整晚开着吧,太热,即使是第二档也让人上火;半夜关了吧,又冻得不行。
后续改装:电热锅也改成可控硅无极调温的啦
http://bbs.mydigit.cn/read.php?tid=1864742

电褥子(电热毯)乃是冬天必备之品。这不天冷了吗,降到0度以下了。问题来了:电褥子总共有两档。整晚开着吧,太热,即使是第二档也让人上火;半夜关了吧,又冻得不行。看来只能改无极调温了。

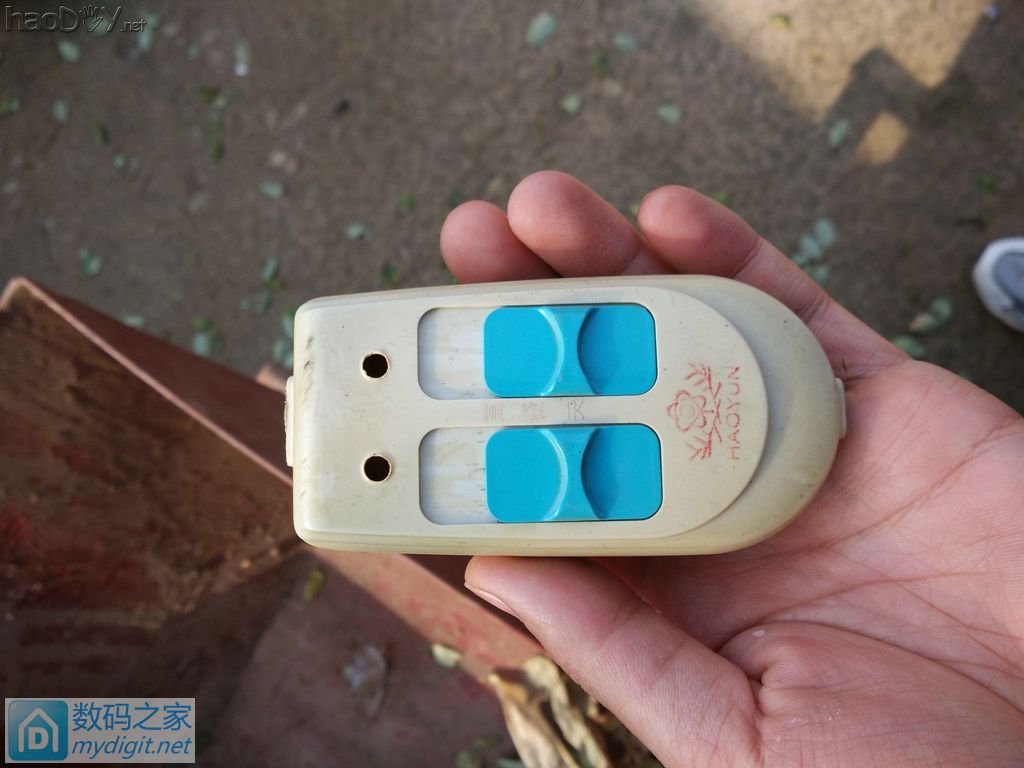

原来的开关是这样的,里边是用二极管换挡的。
电褥子调温开关改可控硅大范围无极调温(附波形图

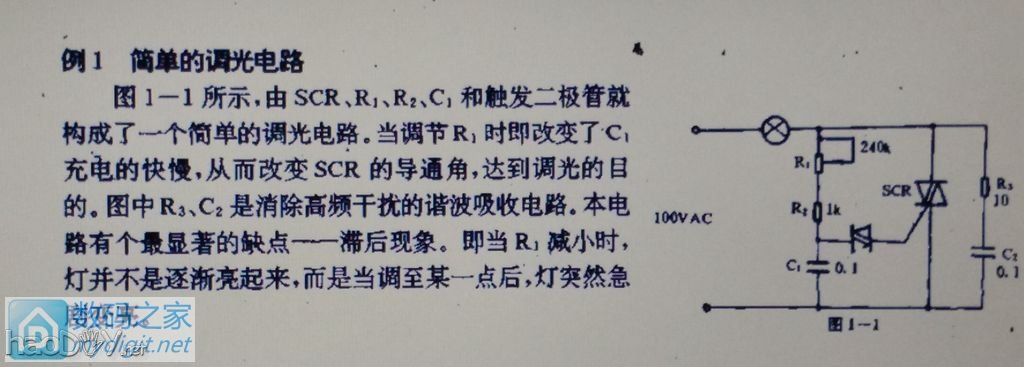

无极调温自然就是用可控硅斩波了,下图是常用电路。缺点嘛用过的人都知道:调节范围小,且线性极差,控制灯泡在某处突然就亮了。
电褥子调温开关改可控硅大范围无极调温(附波形图

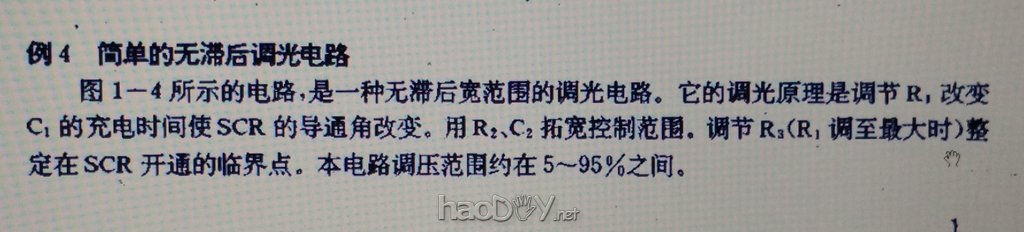

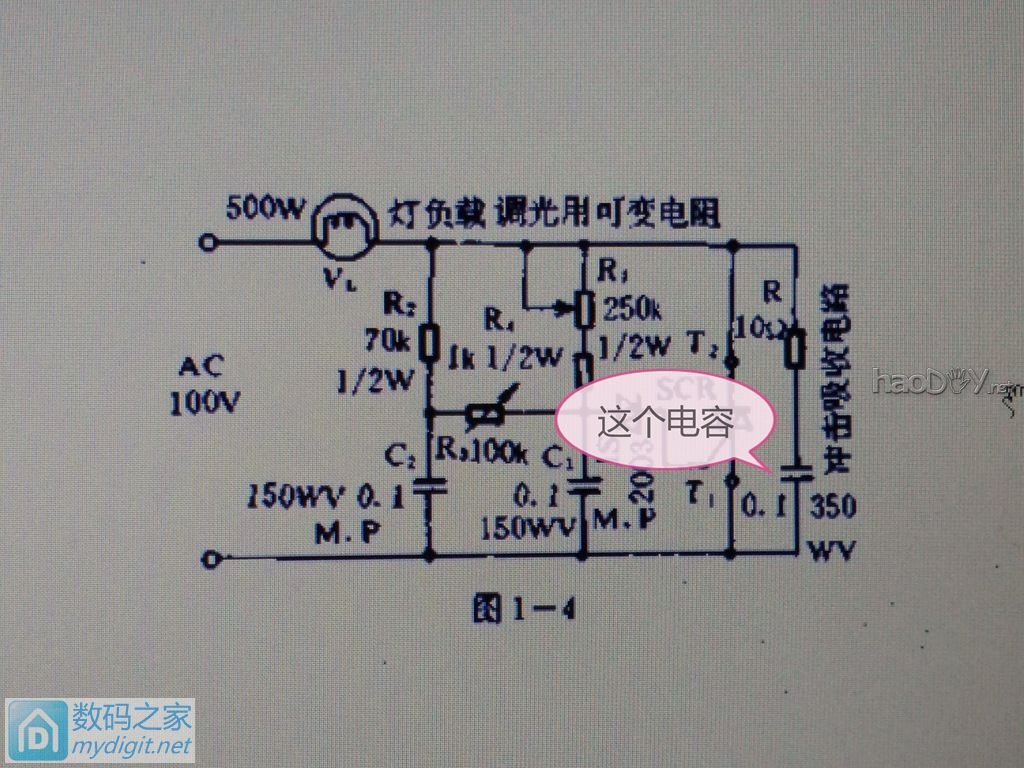

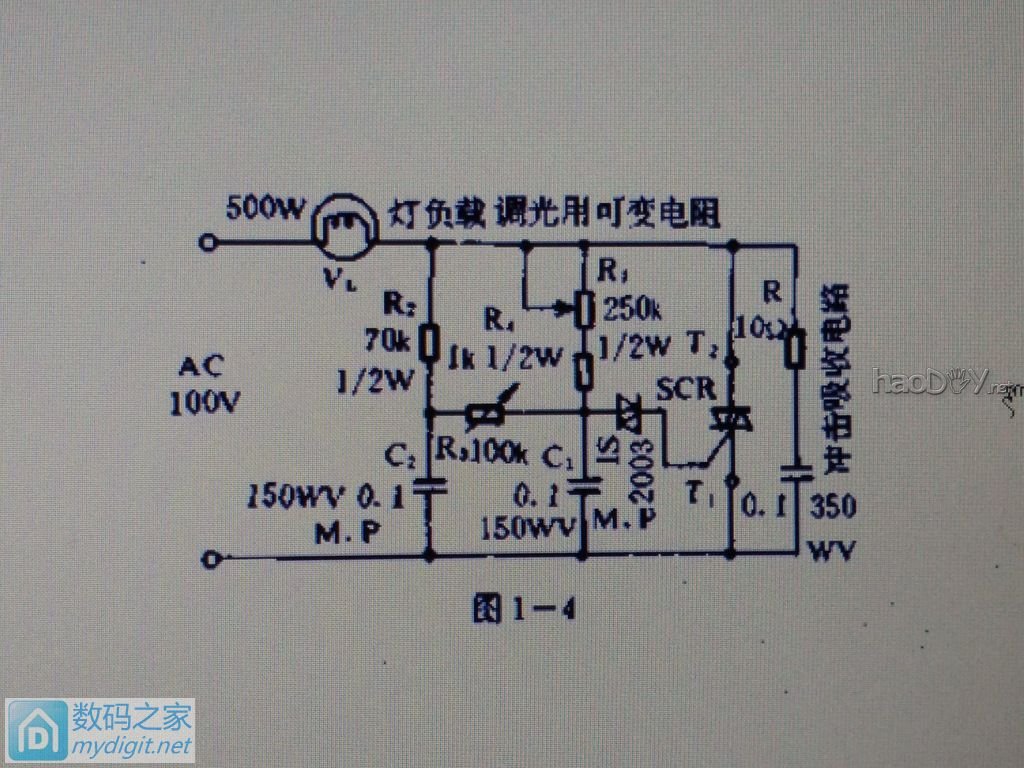

那么就得找个线性好,调节范围大的电路了。翻翻pdf,如下图,调节范围5%到95%。这个相当厉害了。
电褥子调温开关改可控硅大范围无极调温(附波形图


电褥子调温开关改可控硅大范围无极调温(附波形图

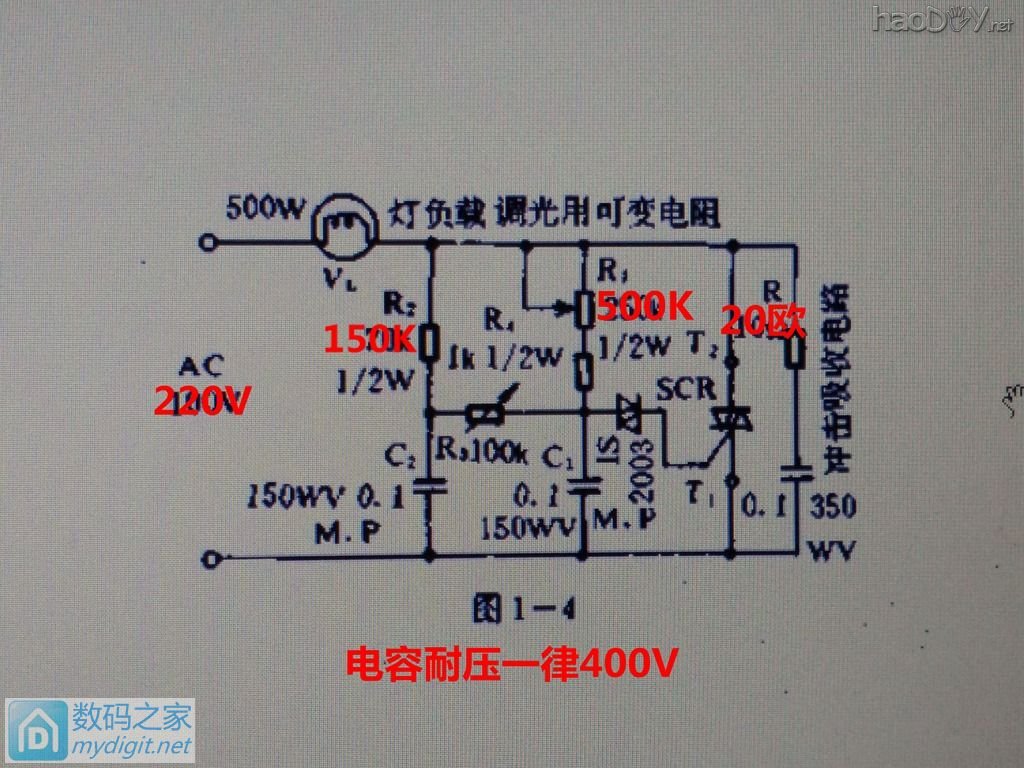

刚兴奋一会,NND呀,电路是100V的。 没办法,自己估摸着改成220V的,如下图。(没想到一次成功!)
电褥子调温开关改可控硅大范围无极调温(附波形图

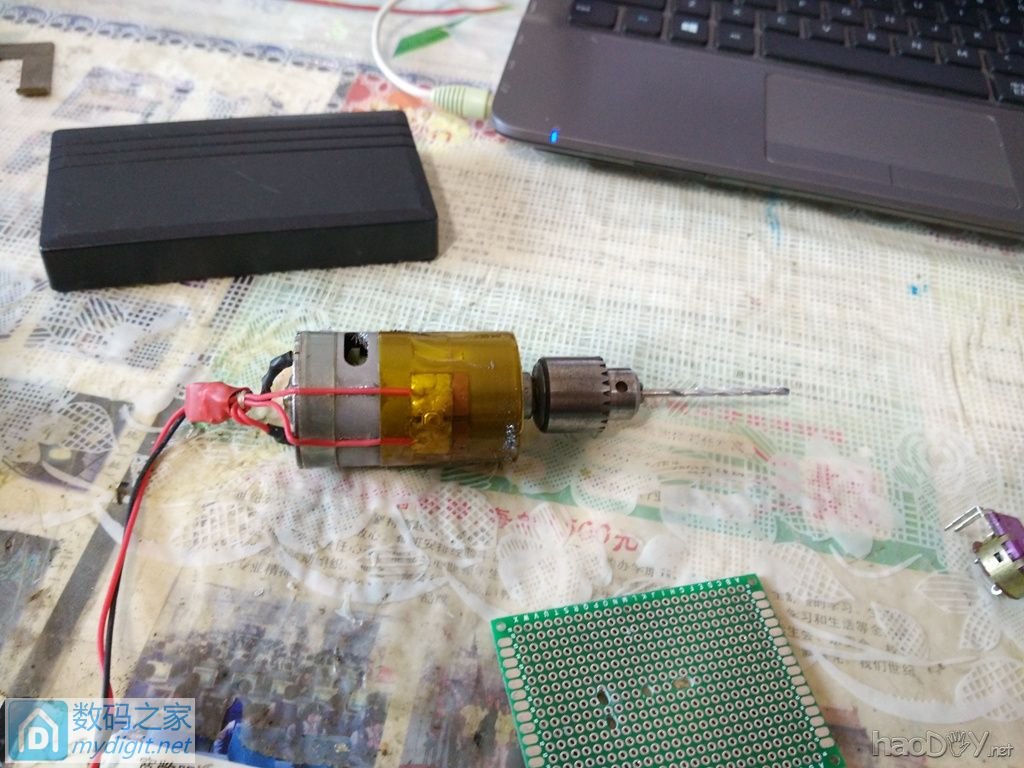

电位器引脚太大,先打孔。工具如图:
电褥子调温开关改可控硅大范围无极调温(附波形图

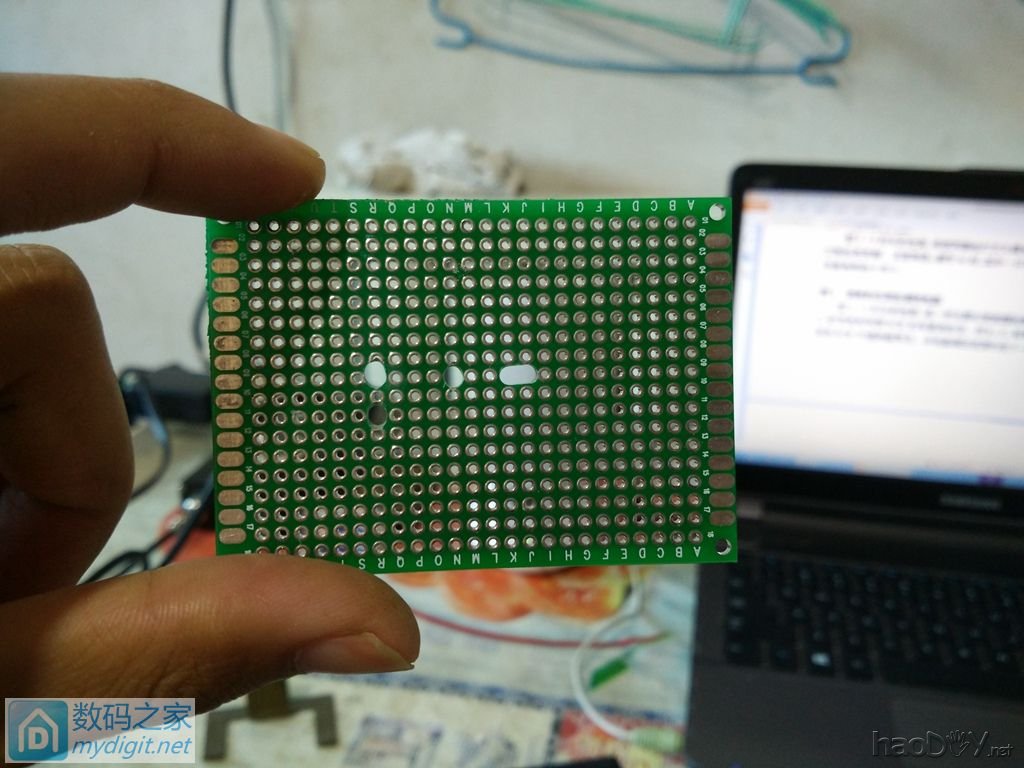

轻轻松松4个孔
电褥子调温开关改可控硅大范围无极调温(附波形图

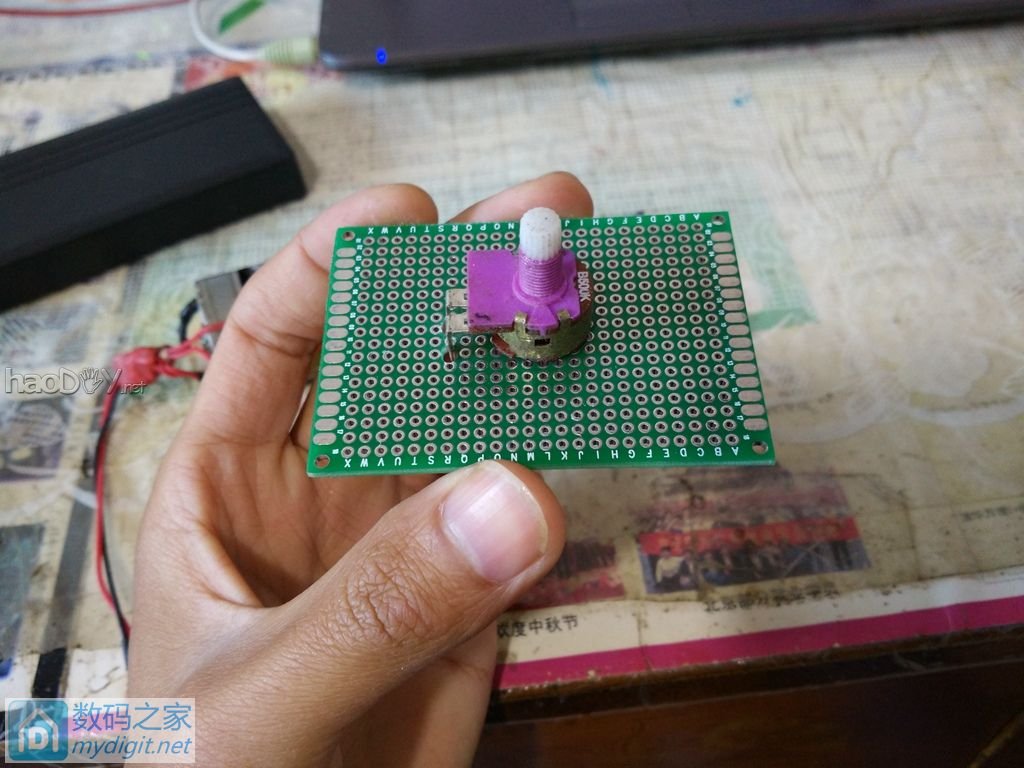

装电位器500K的,带开关
电褥子调温开关改可控硅大范围无极调温(附波形图

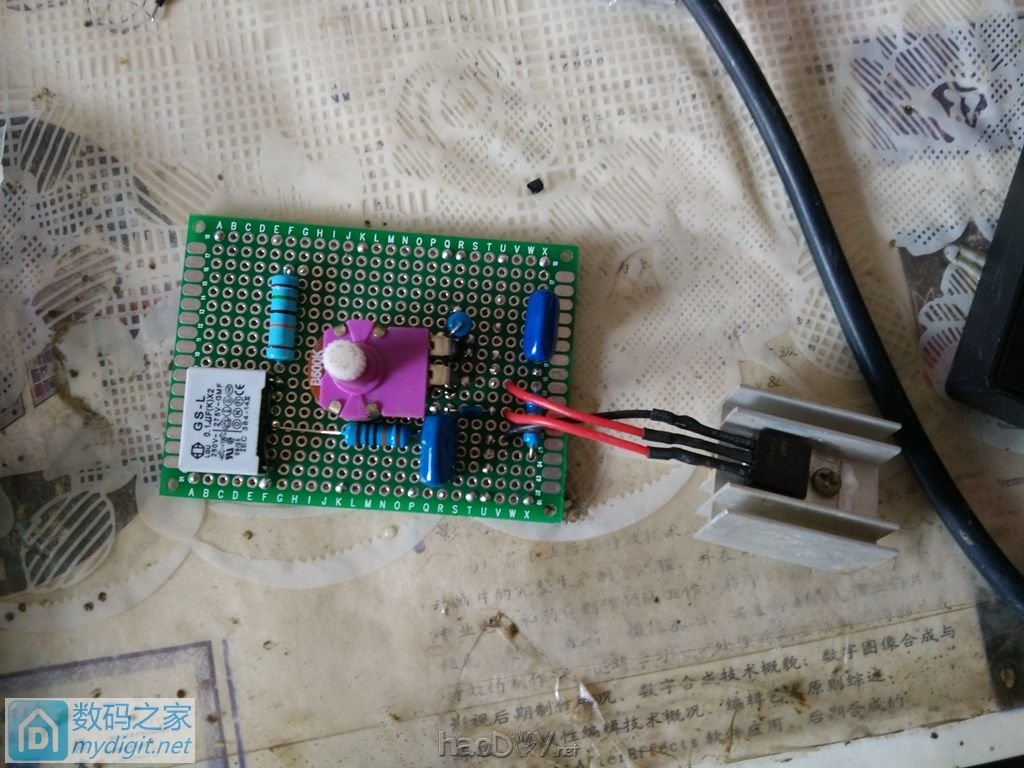

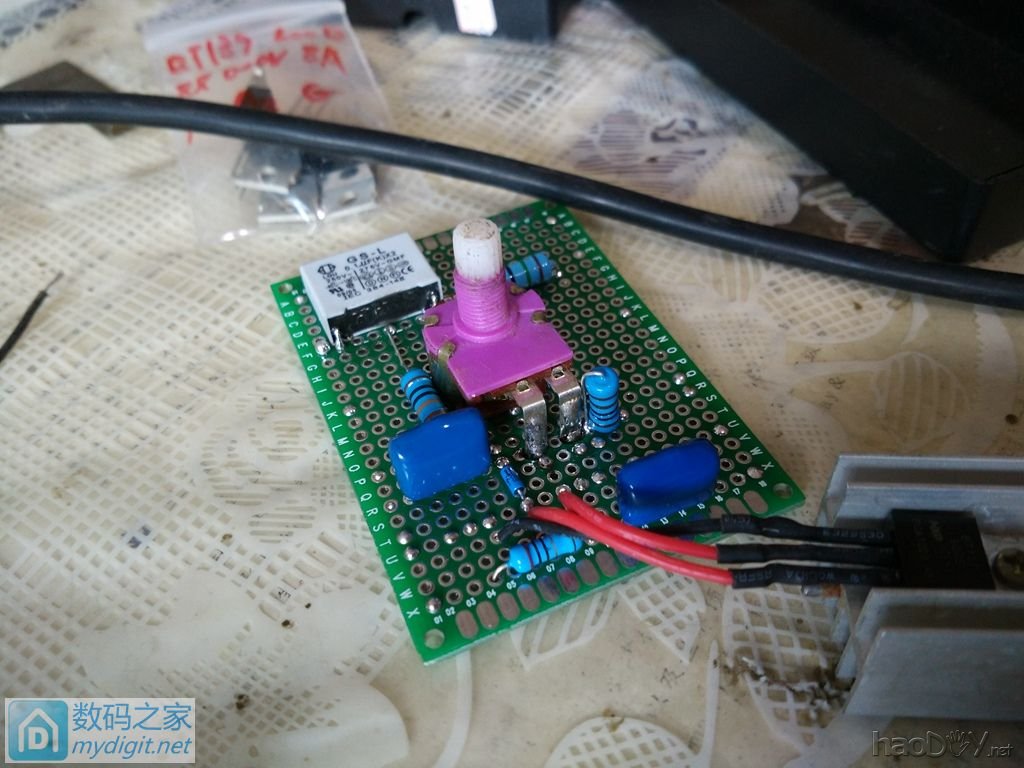

用了比较长的时间才弄好,0.1uf 400V的电容不好找啊,耐压太高了。用了1个拆机安规电容替代,另外两个蓝色的是新的电容。可控硅装一个小散热片。
电褥子调温开关改可控硅大范围无极调温(附波形图


元件不多
电褥子调温开关改可控硅大范围无极调温(附波形图

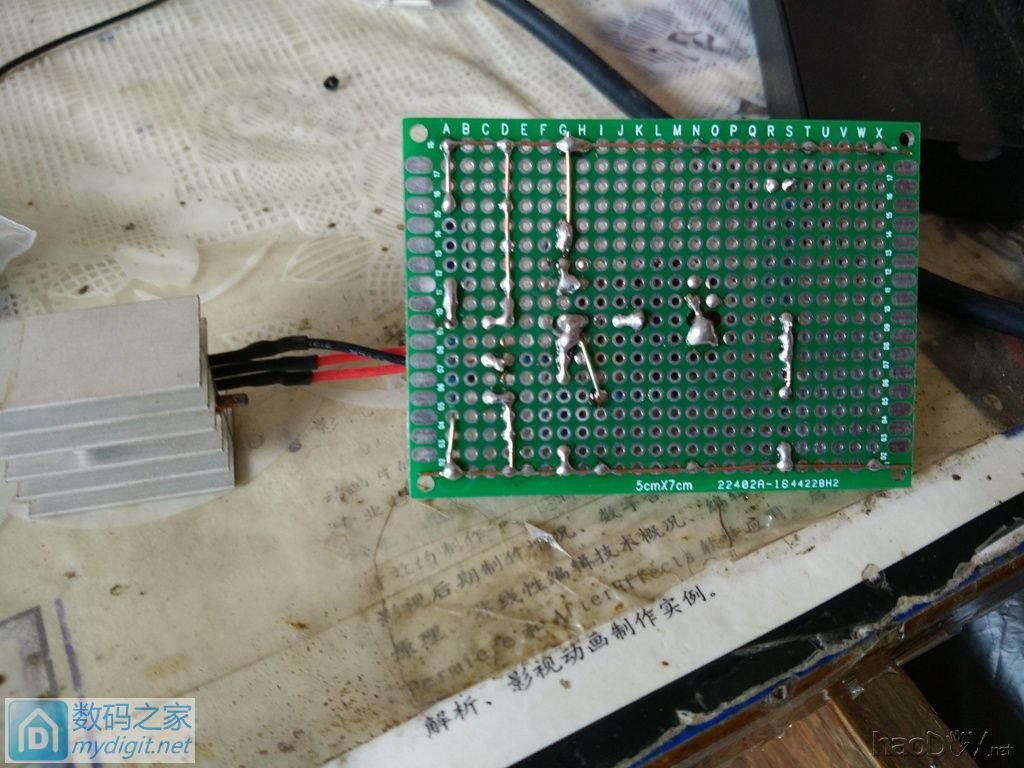

背面
电褥子调温开关改可控硅大范围无极调温(附波形图


楼下继续

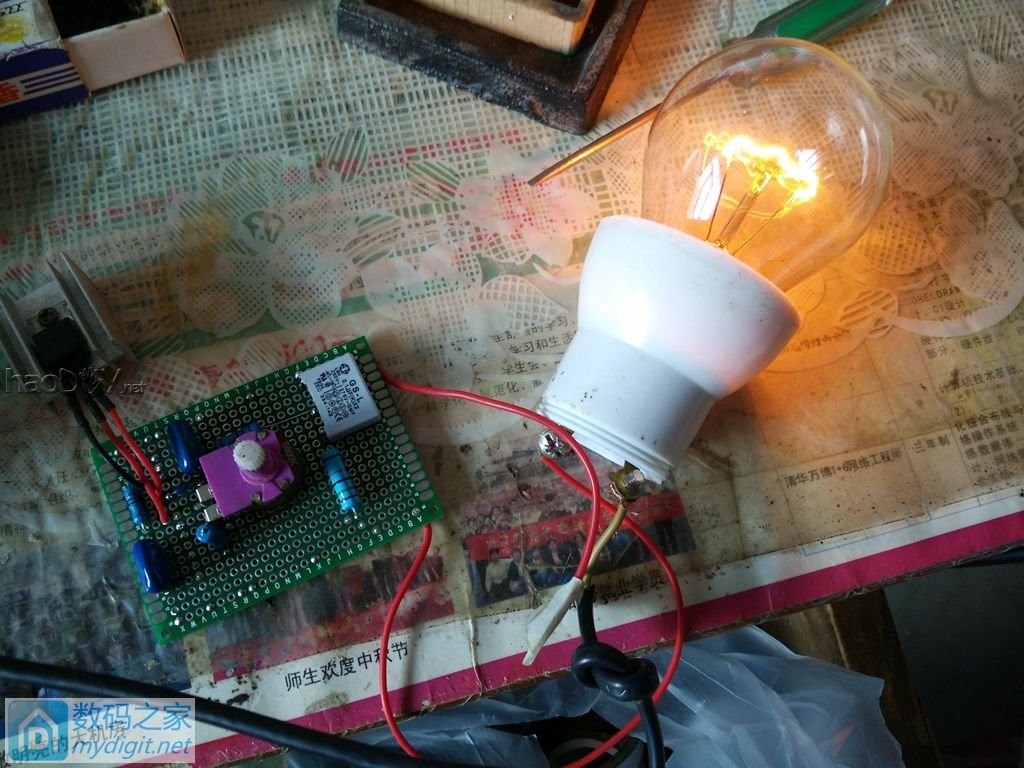

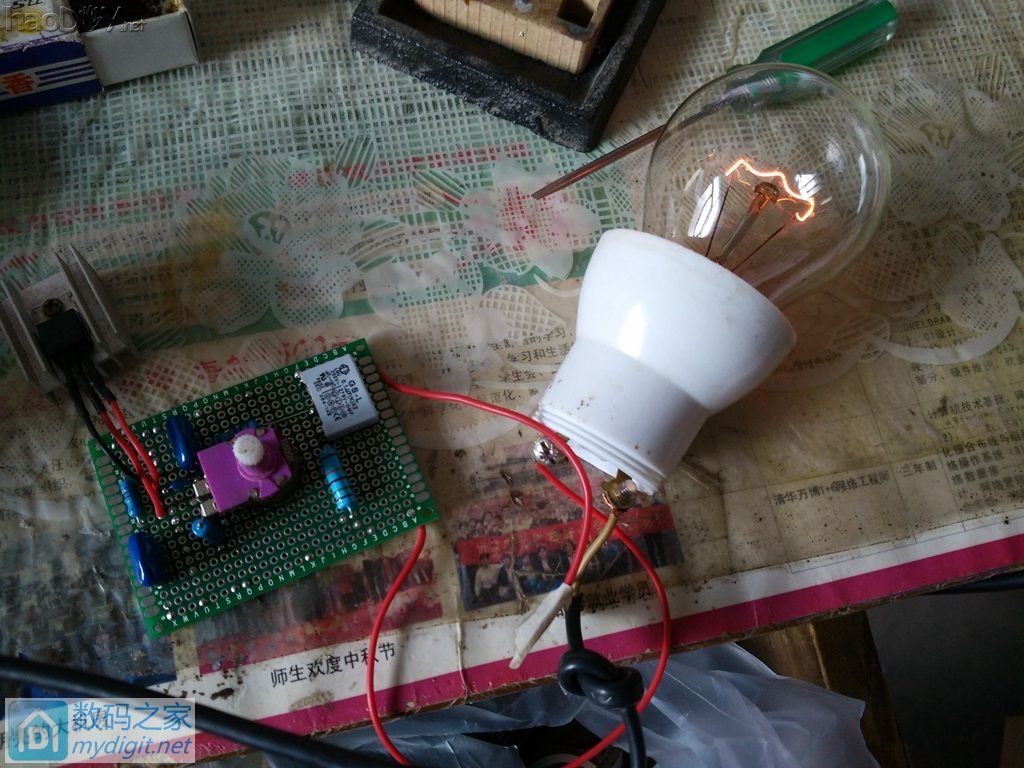

做好之后先试试性能,没想到好的出乎意料。如图:100W白炽灯,可以调到很暗(甚至调到不亮)
电褥子调温开关改可控硅大范围无极调温(附波形图

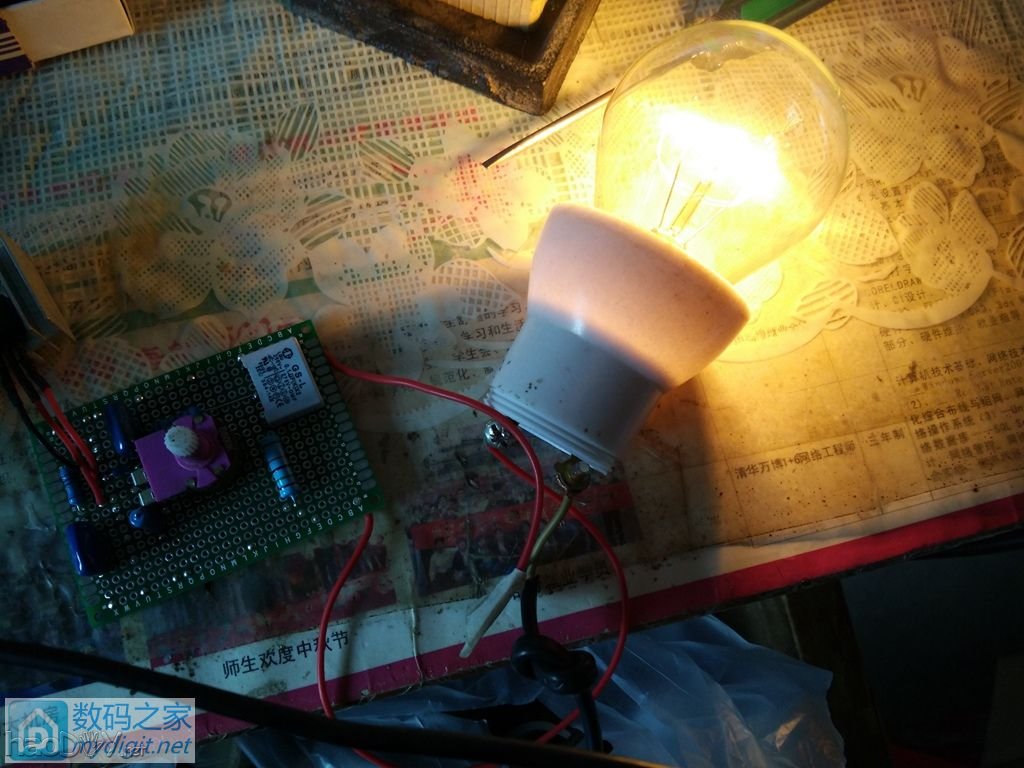

逐渐变亮
电褥子调温开关改可控硅大范围无极调温(附波形图

逐渐变亮
电褥子调温开关改可控硅大范围无极调温(附波形图

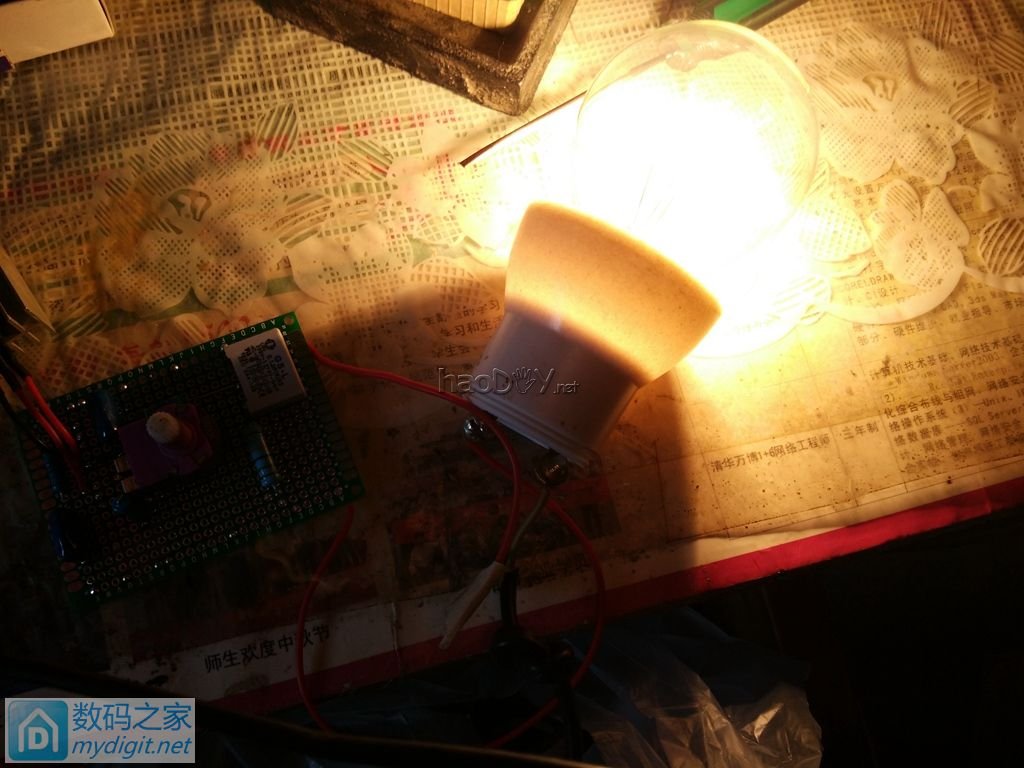

这是最亮
电褥子调温开关改可控硅大范围无极调温(附波形图

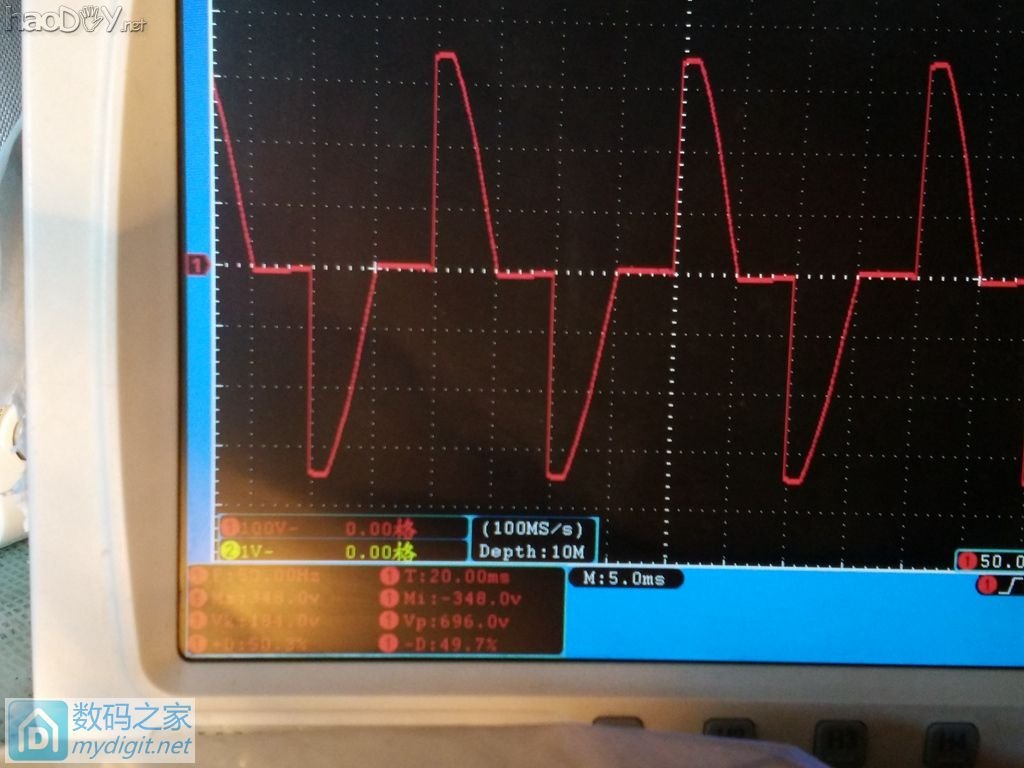

拿出神器,示波器看看波形吧。

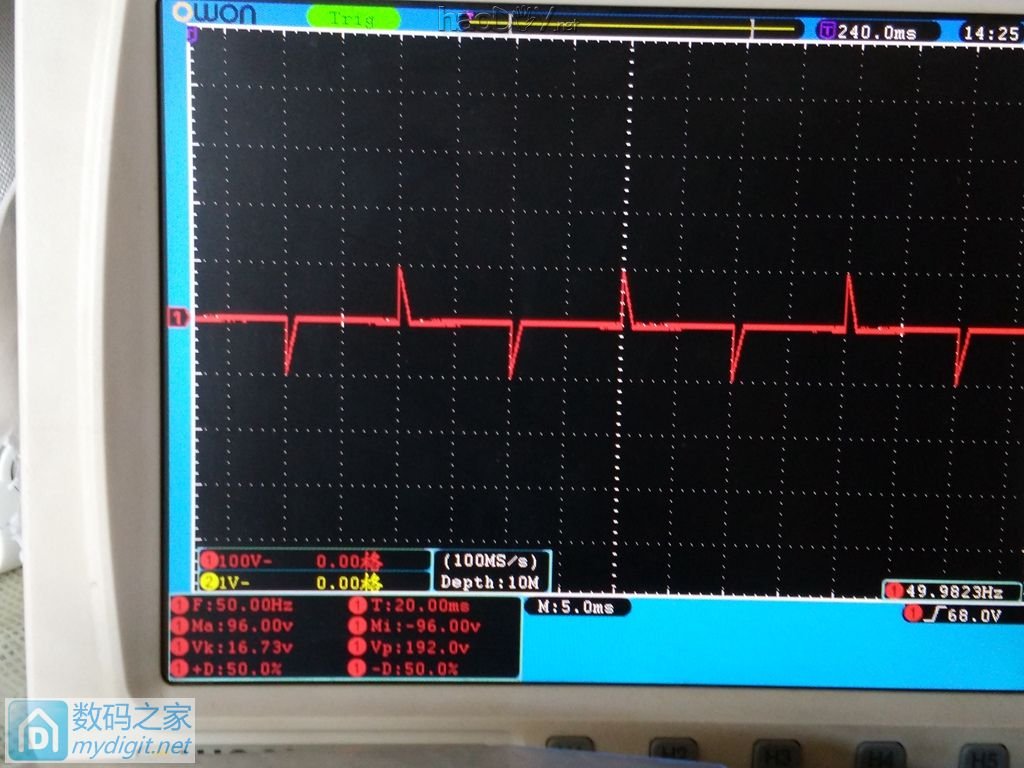

最低有效值16.7V(即图中的Vk),范围真大啊
电褥子调温开关改可控硅大范围无极调温(附波形图

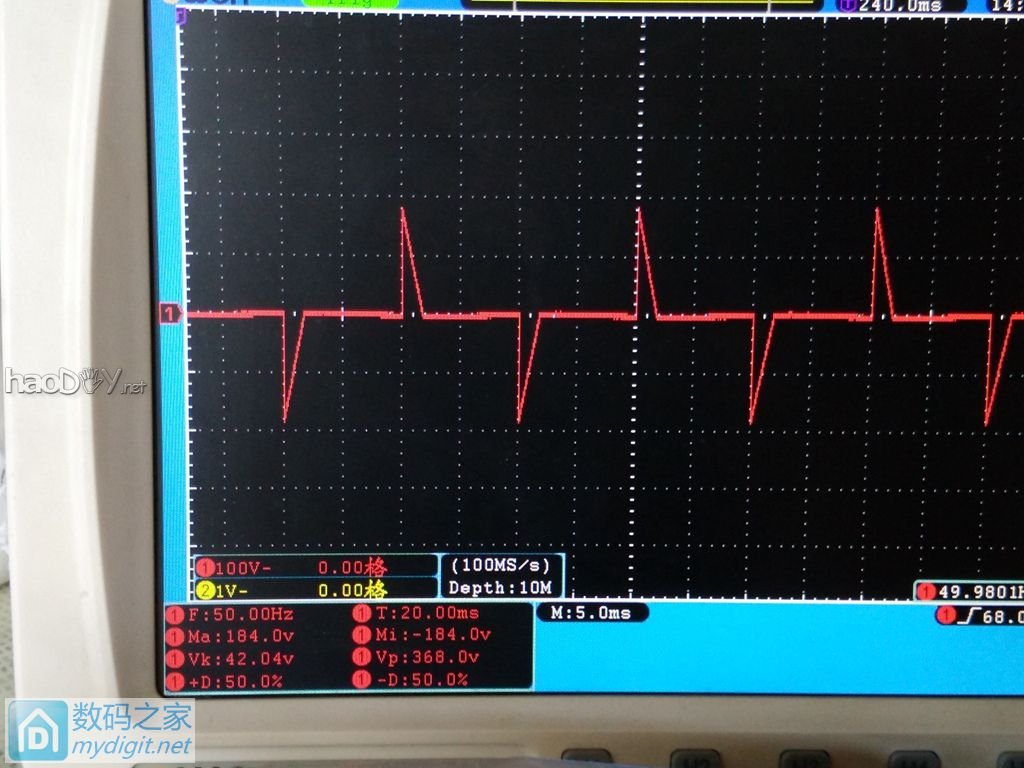

有效值42.0V
电褥子调温开关改可控硅大范围无极调温(附波形图

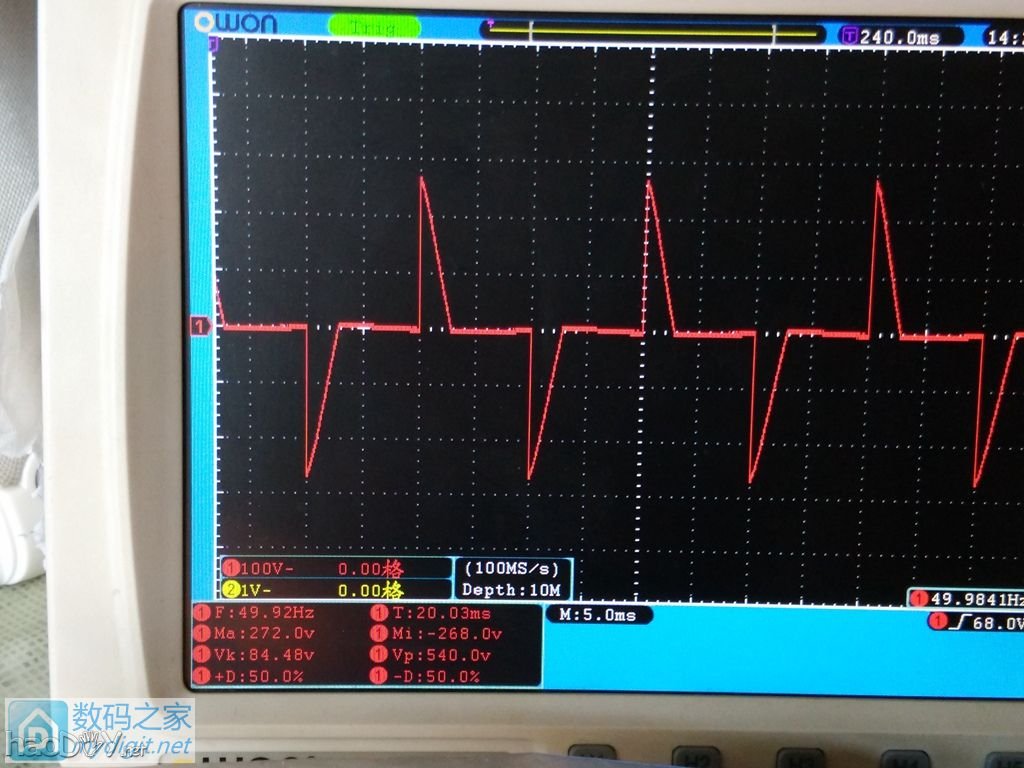

有效值84.4V
电褥子调温开关改可控硅大范围无极调温(附波形图

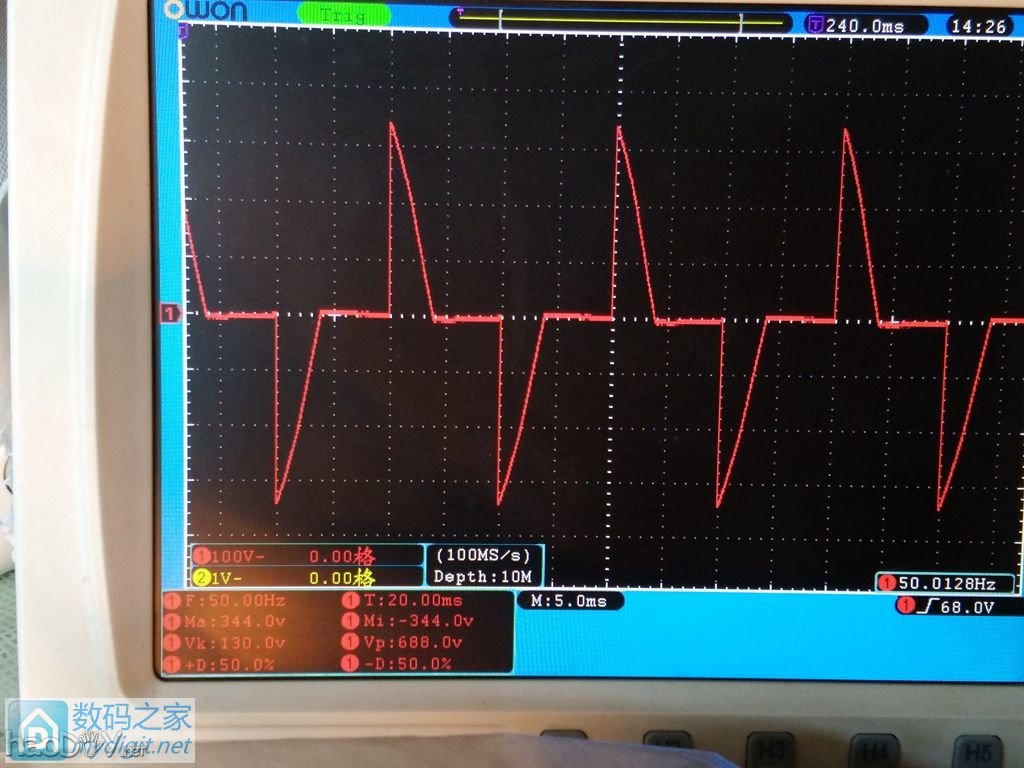

有效值130.0V
电褥子调温开关改可控硅大范围无极调温(附波形图

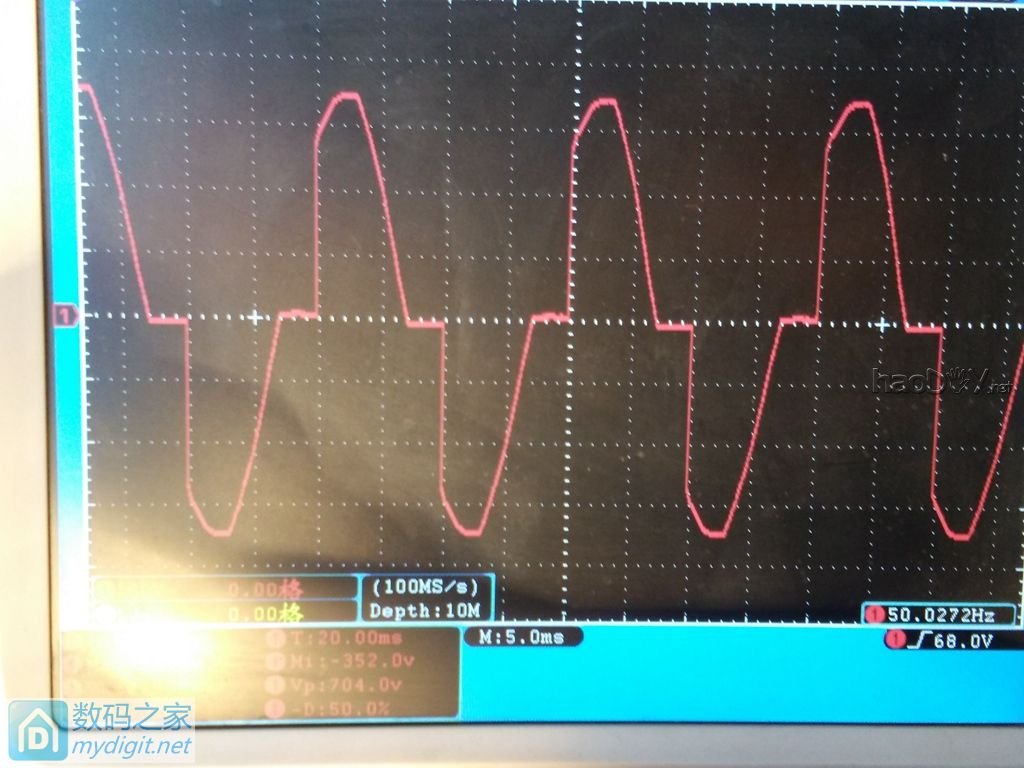

有效值184.0V
电褥子调温开关改可控硅大范围无极调温(附波形图

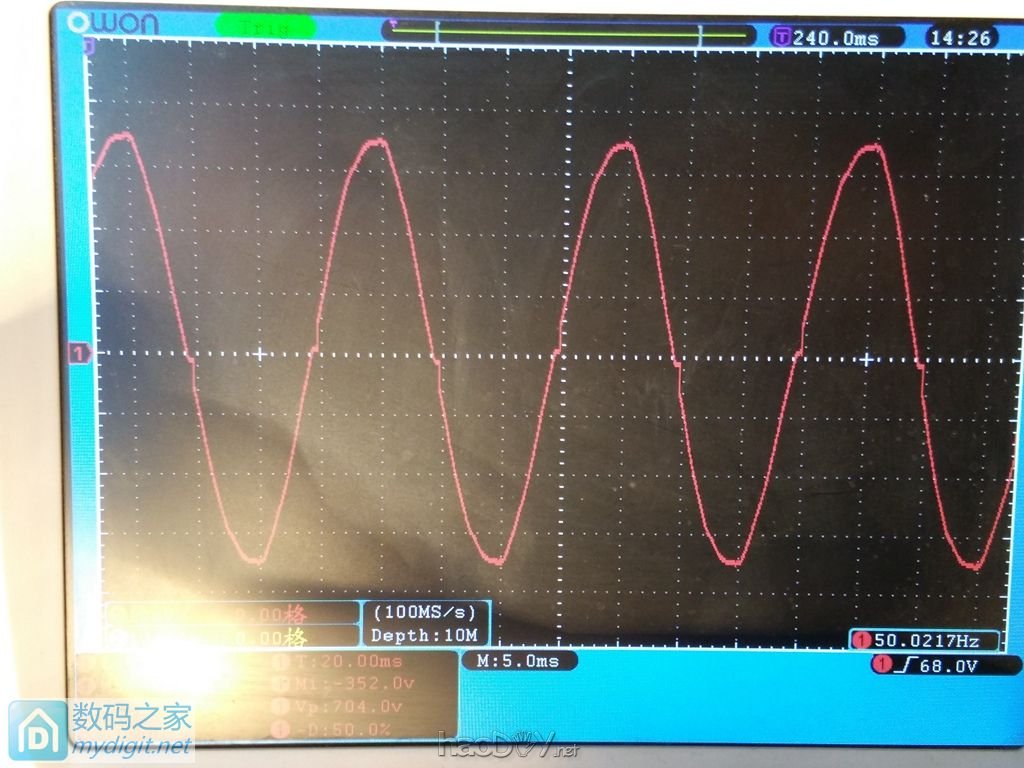

灯太亮,看不清了
电褥子调温开关改可控硅大范围无极调温(附波形图

最高亮度,占空比几乎100%。这调光电路范围真大,而且线性极好,灯是慢慢亮的。
电褥子调温开关改可控硅大范围无极调温(附波形图

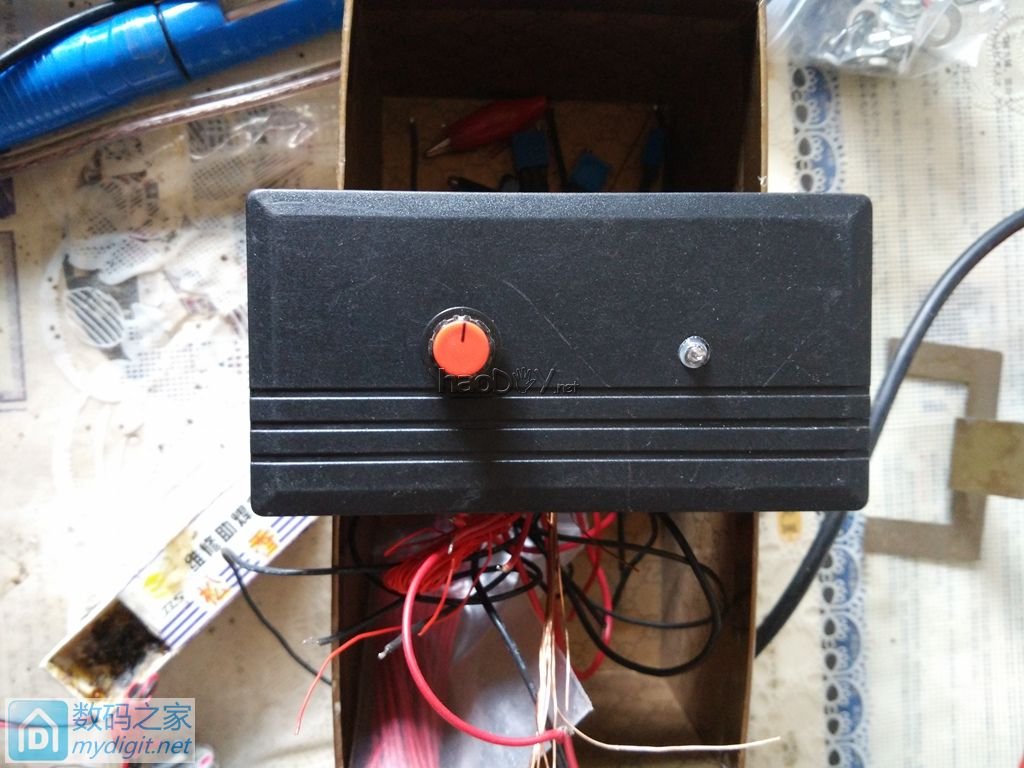

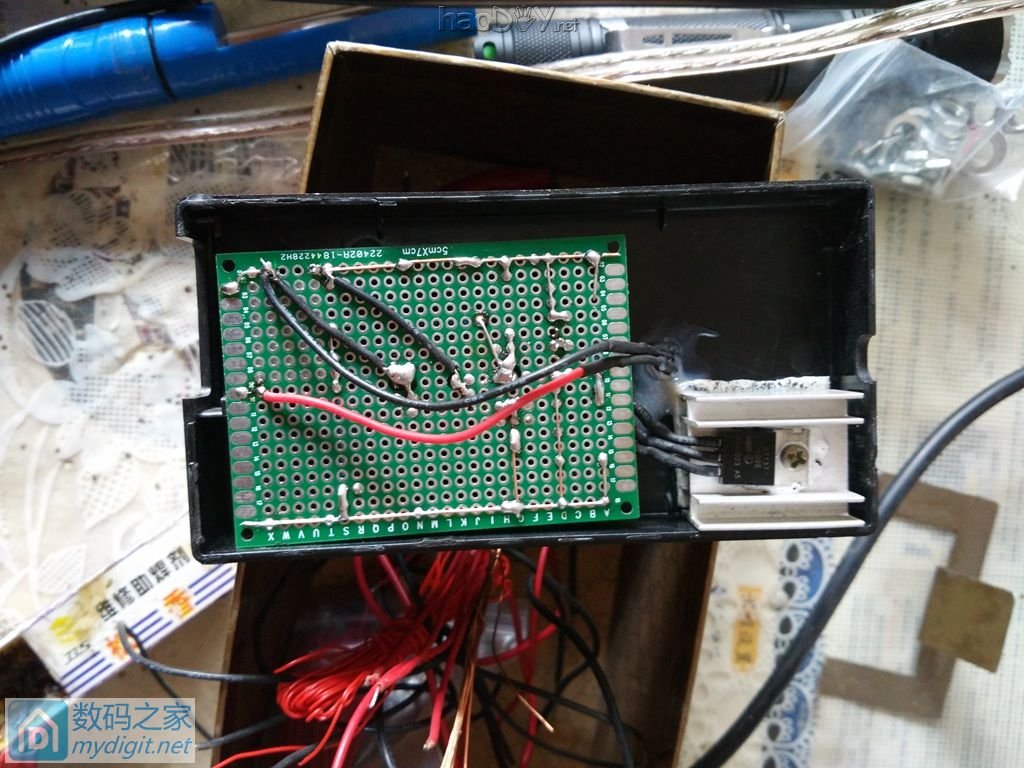

找个开关电源的外壳装进去
电褥子调温开关改可控硅大范围无极调温(附波形图

右侧装个氖泡小灯指示占空比
电褥子调温开关改可控硅大范围无极调温(附波形图

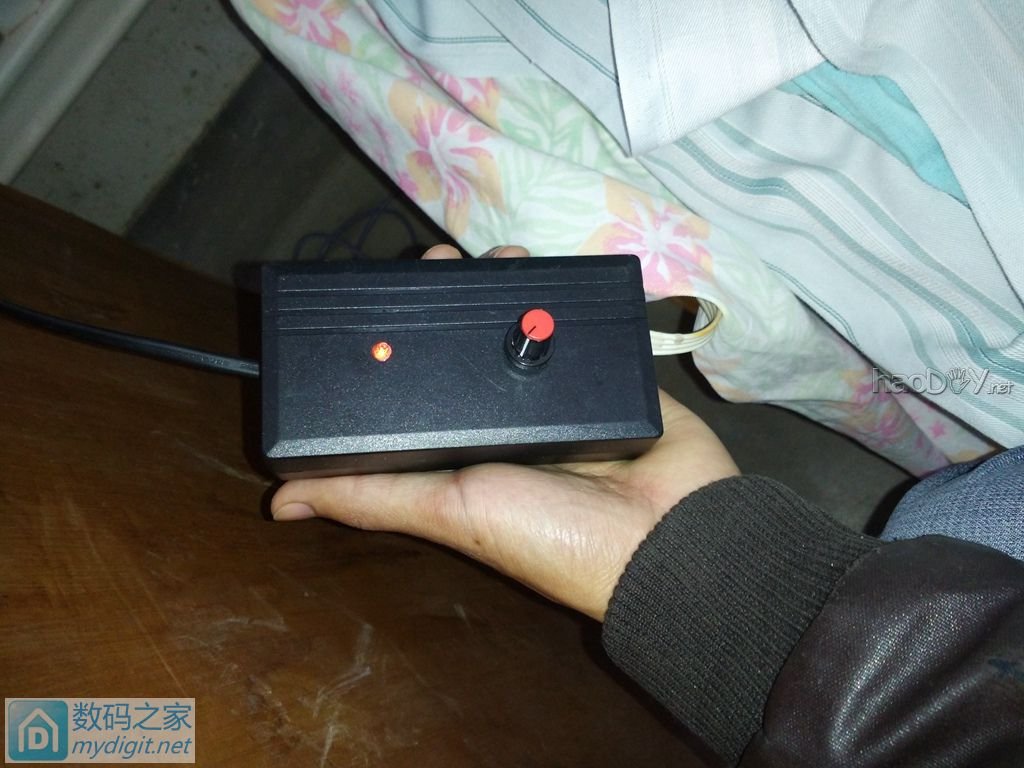

正式安装到电褥子上
电褥子调温开关改可控硅大范围无极调温(附波形图

装好了

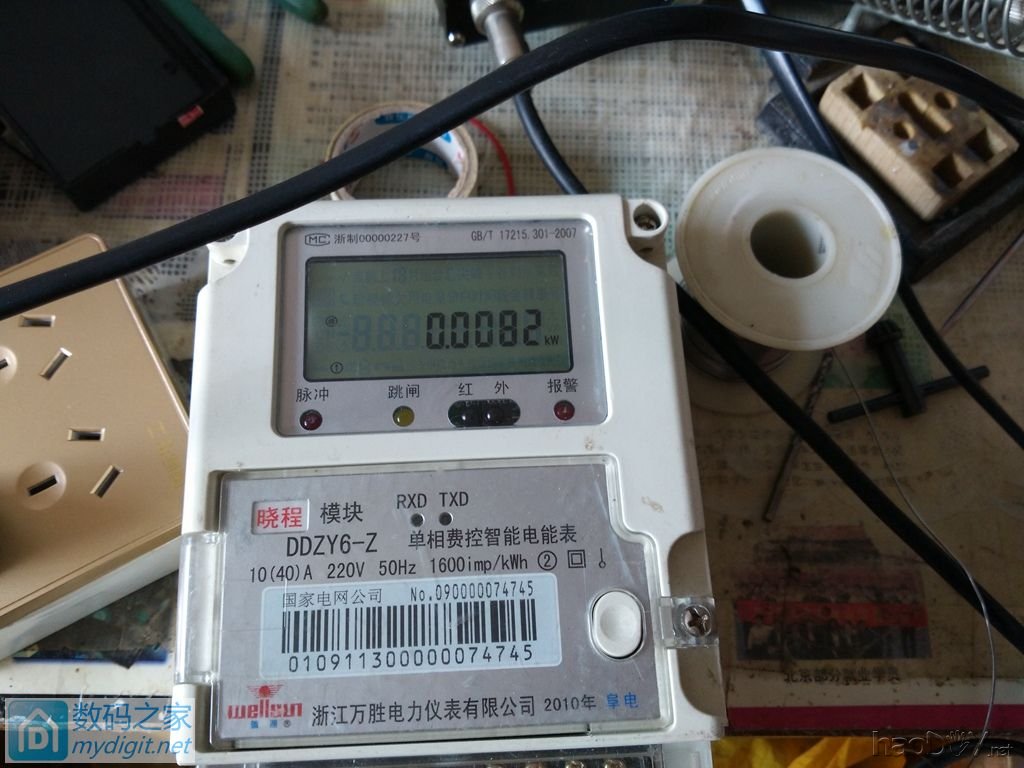

电褥子调温开关改可控硅大范围无极调温(附波形图正式装好后测试功率

8.2W
电褥子调温开关改可控硅大范围无极调温(附波形图

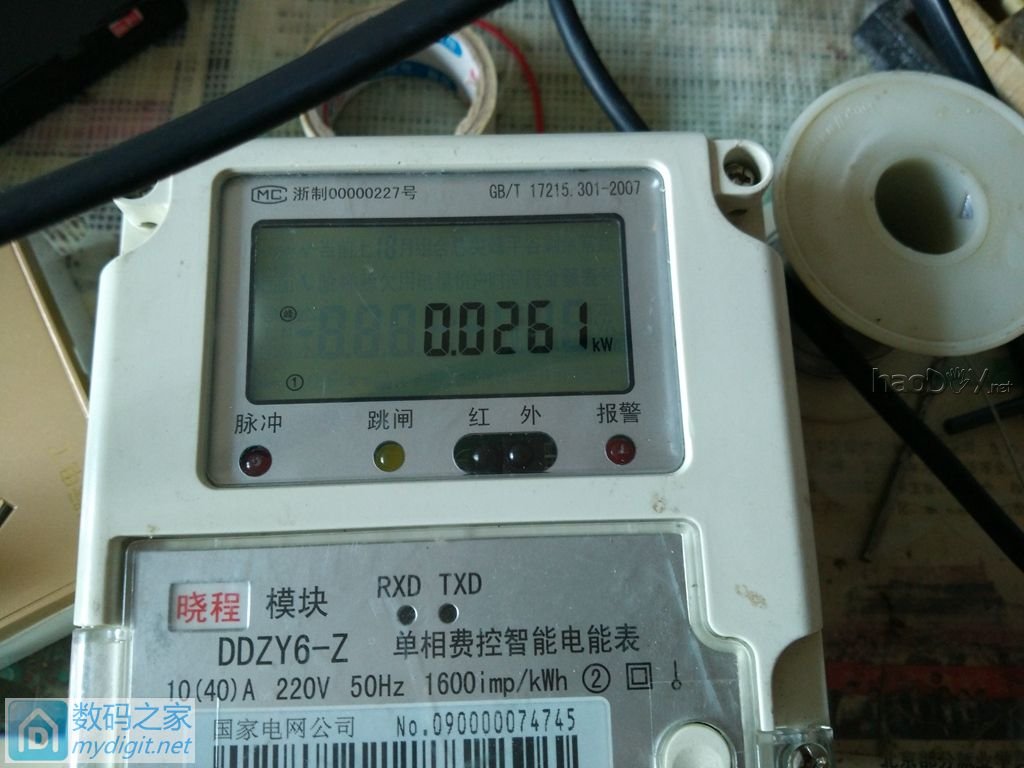

26.1W
电褥子调温开关改可控硅大范围无极调温(附波形图

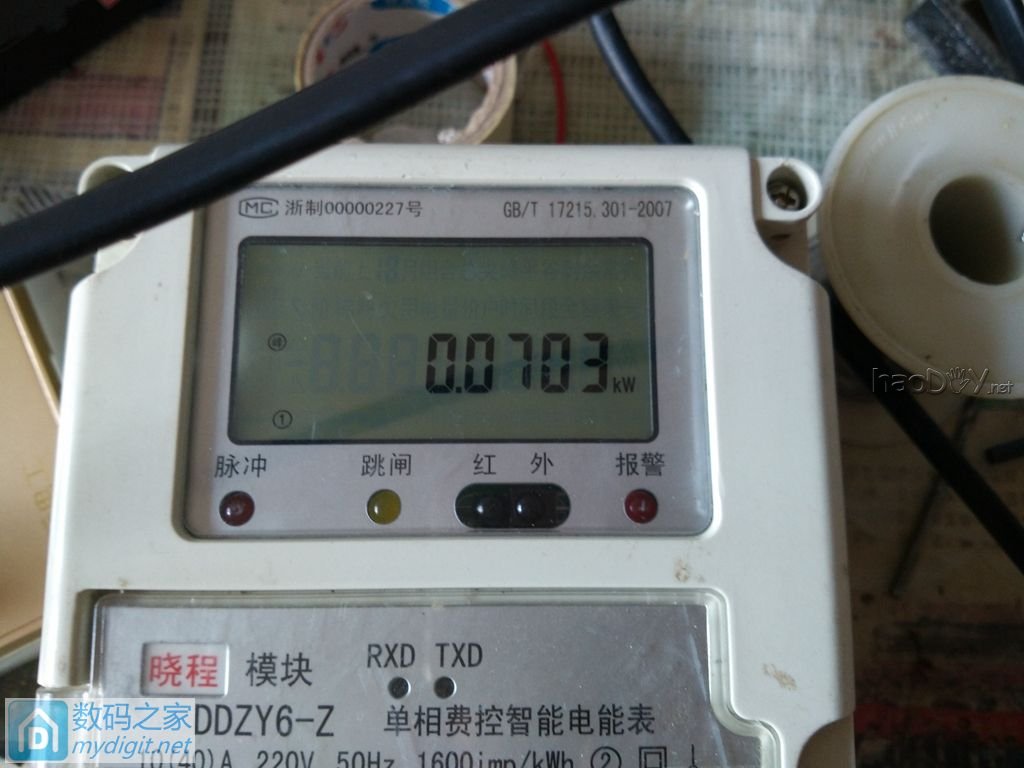

70.3W
电褥子调温开关改可控硅大范围无极调温(附波形图

126.4W   不错,调节范围很大
电褥子调温开关改可控硅大范围无极调温(附波形图

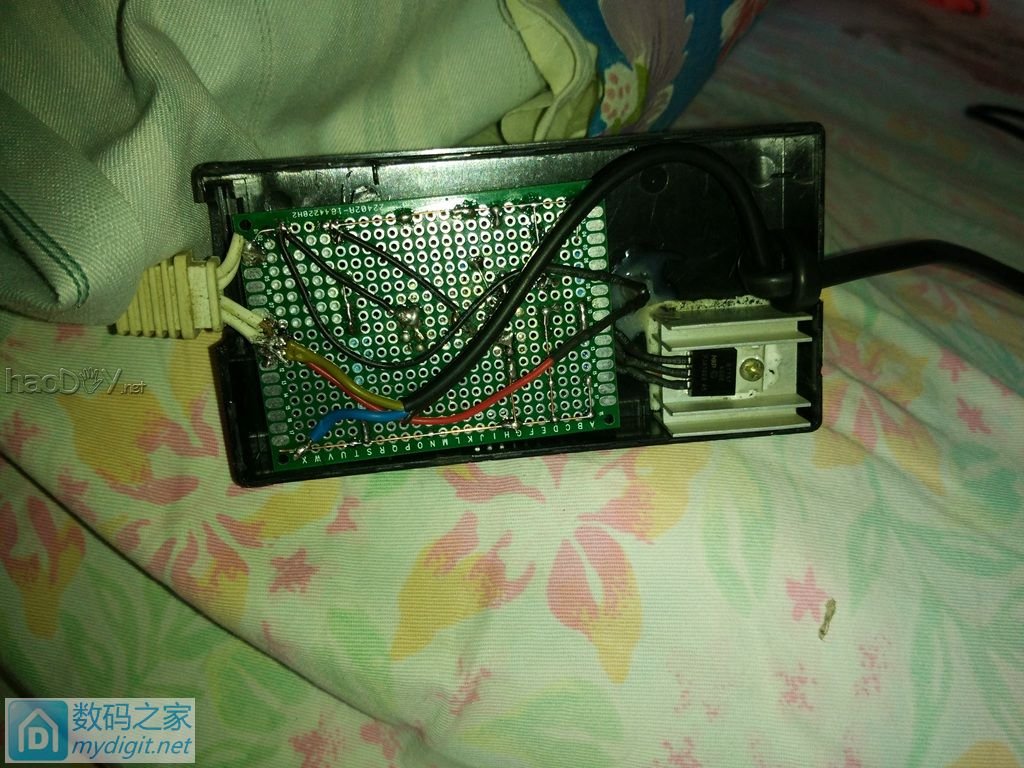

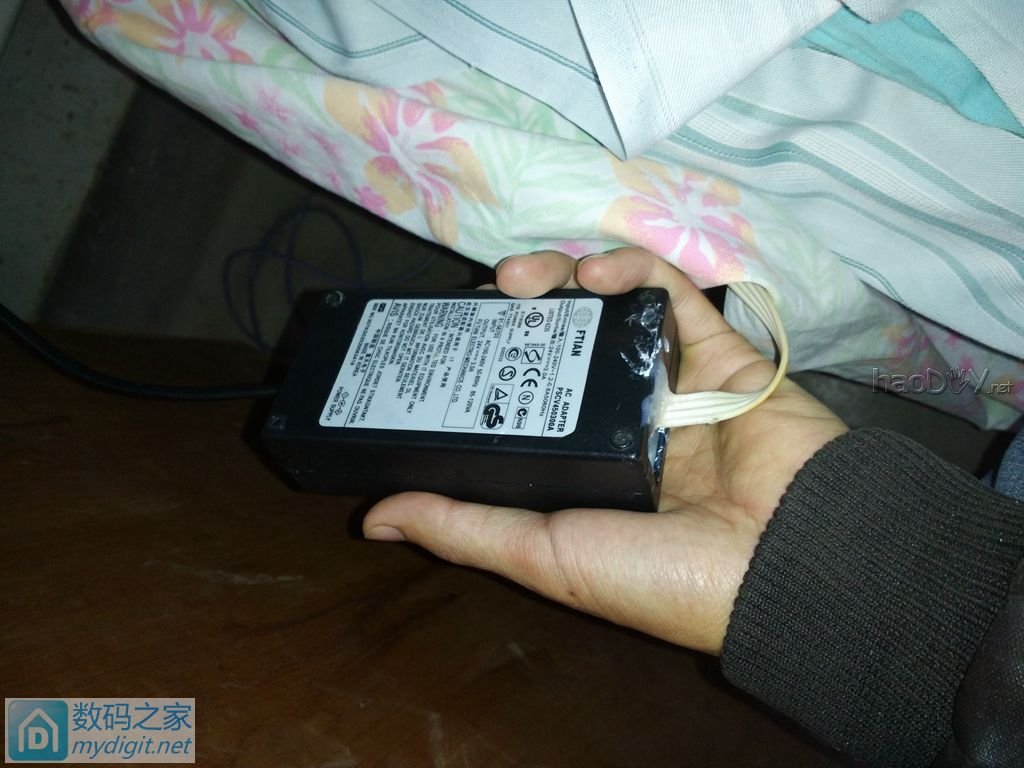

背面
电褥子调温开关改可控硅大范围无极调温(附波形图

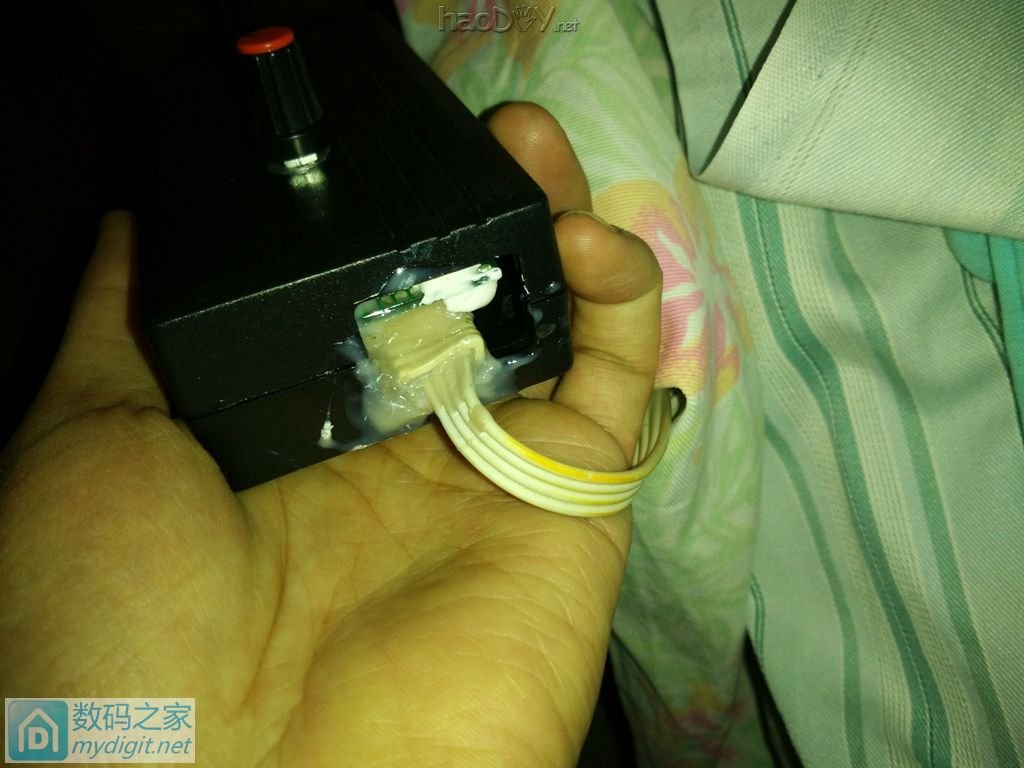

就是这里难看点,用胶粘的
电褥子调温开关改可控硅大范围无极调温(附波形图

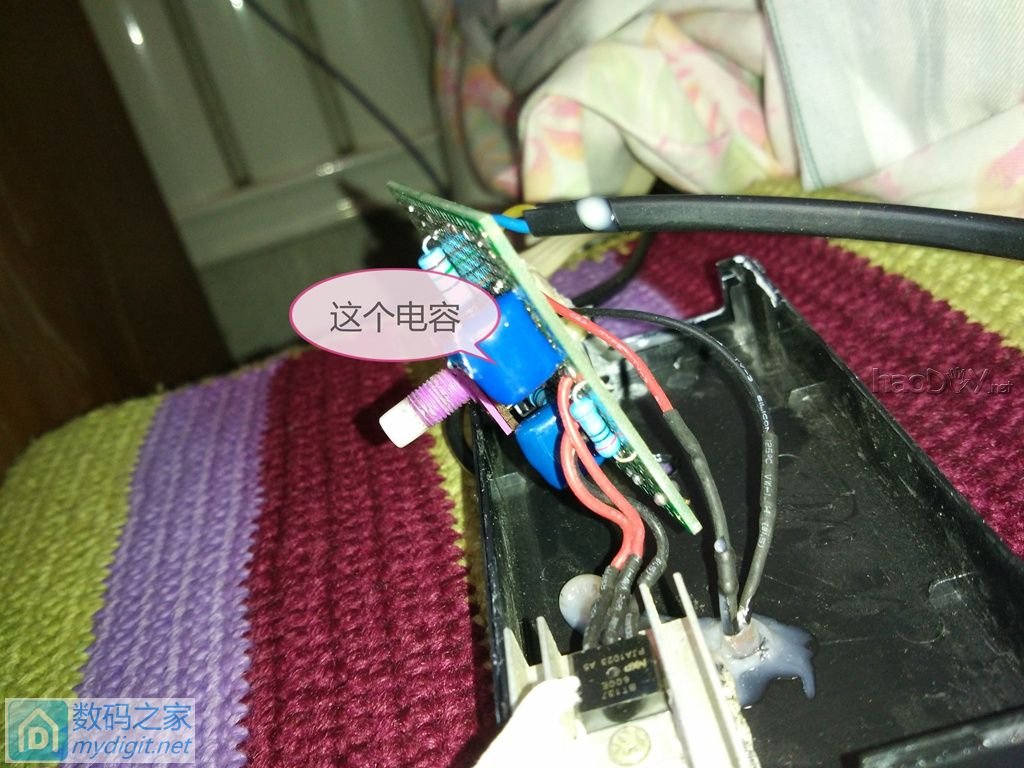

不过有发现一个小问题,就是调到中间位置有滋滋声。显然是因为正弦波形严重失真导致冲击吸收电容发声。(实际上用于纯阻性电路,此电容可去掉;感性电路必须有)
电褥子调温开关改可控硅大范围无极调温(附波形图



电褥子调温开关改可控硅大范围无极调温(附波形图

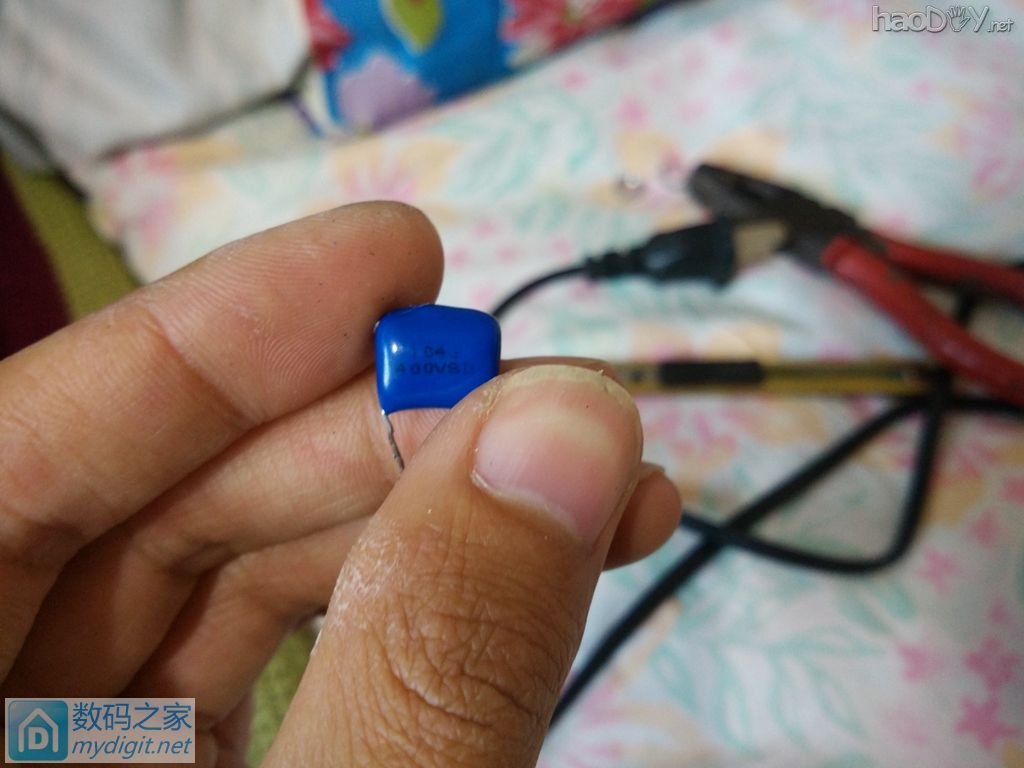

怎么办呢,外壳都粘好了。还是打开弄弄吧,要不然晚上噪音影响睡觉。把这个0.1uf的电容拆了
电褥子调温开关改可控硅大范围无极调温(附波形图

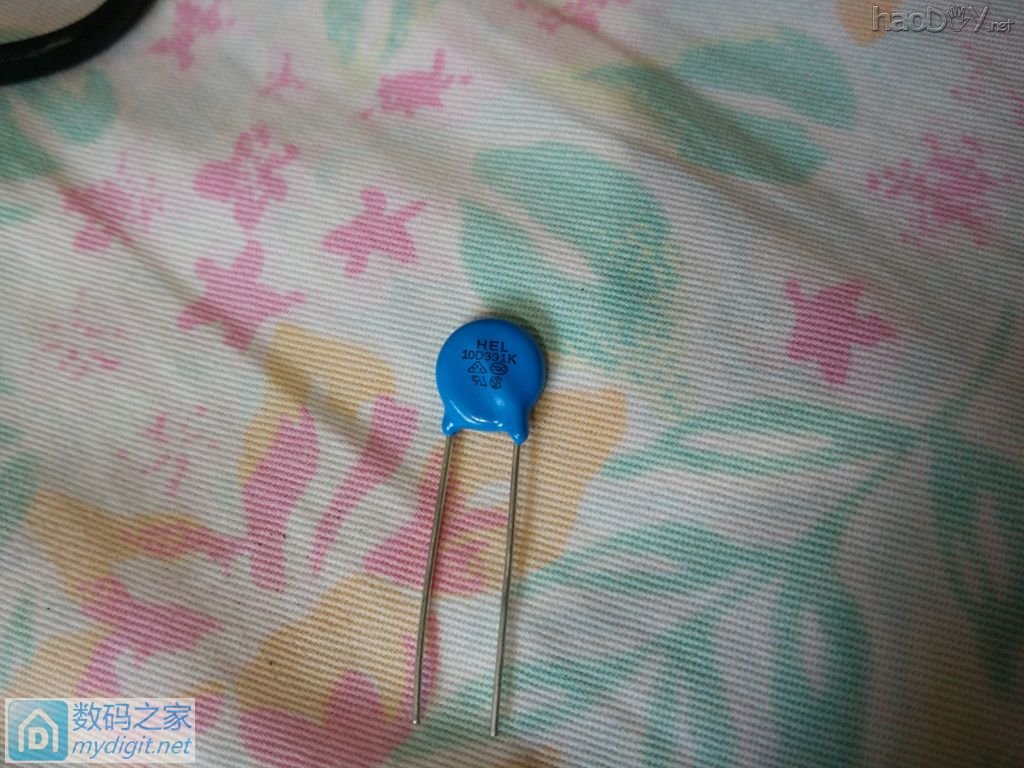

换上390V的压敏电阻来保护可控硅。再也没有一丝声音了
电褥子调温开关改可控硅大范围无极调温(附波形图

简直是完美的电路啊,就等晚上亲自试验温度了。大家也可以改改试试。当然也可以用于电灯调光,电机调速等用途。
