廉价焦耳小偷

　　请转载者注明“转自极客迷”

　　因为最近极客米论坛里的许多新手都想做焦耳小偷，但不是失败就是没胆子做。DIY要的40%都是胆子。以是，我就发上来这个教程。

　　焦耳小偷不是真正意义上的小偷，它是一个逆变升压电路。能把1.5V-0.5V升到3V±可能是更高，是电子DIY刑孤失负的练手蕴蓄履历的电路。

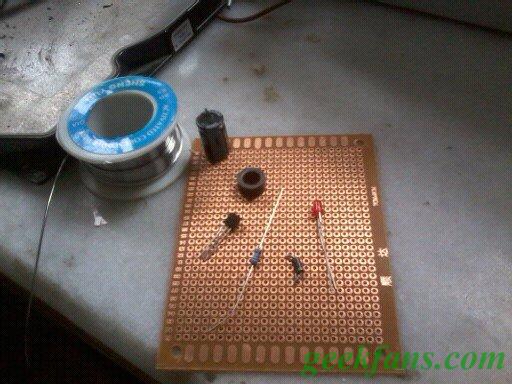

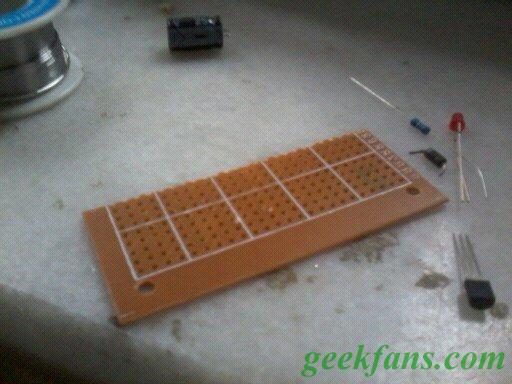

　　筹备元件：

　　1.9014三极管*1(也可以用8050和8550取代。焦耳小偷的重要部件，不行不消)

　　2.电阻*1(阻值在200Ω到500Ω之间都行，这里我用的是270Ω的)

　　3.二极管*1(整流用)

　　4.电解电容*1(滤波用，耐压在6V以上，容量不限，在这里我用的是50V100uF的电解电容)

　　5.磁环*1(用于逆变升压。焦耳小偷的重要部件，不行不消)

　　6.发光二极管*1(简称LED，这里是靠它来证明焦耳小偷是正常的)

　　7.洞洞板*1(也可以搭桥，可以不消。但我是为了整洁)

　　8.导线*2(要差异颜色的，以暗示正负极)

　　9.细漆包线多少(用于逆变升压。焦耳小偷的重要部件，不行不消)

　　10.焊锡多少(搭桥者可以铰接，也可以焊)

　　11.电烙铁*1(搭桥者可以铰接，也可以焊)

　　注*：此文章只针对付9014三极管。

　　留意事项：

　　1.电烙铁是高温器材，警惕烫手。

　　2.一开始要搜查好全部元件是否破坏，不然重来就贫困喽~

　　3.碰着那种必要极风雅的焊点(或锡路)，手发抖的幅度必然要小，最好调解呼吸。不然.....也许会把焊锡弄到旁边的焊点(或锡路)上，整理起来然则很贫困的。

　　4.焊锡不能上太多，不然也许淌下来，烫到本身的脚~以是，必然要留意了!

　　以上就是留意事项。筹备好了吗?

　　开始!

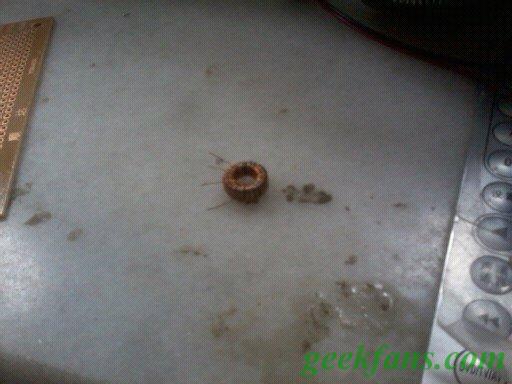

　　1.绕磁环。将细漆包线把磁环抱起来。留意，要足够长，短了会影响服从的。保举20+20.

　　2.筹备洞洞板。我是剪过的，剩下的可以做其他的。

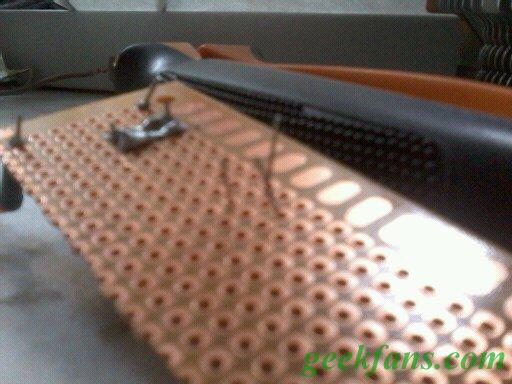

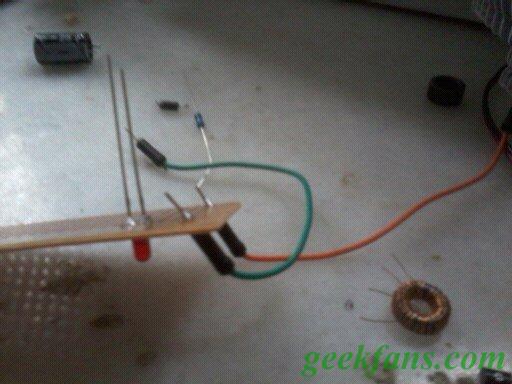

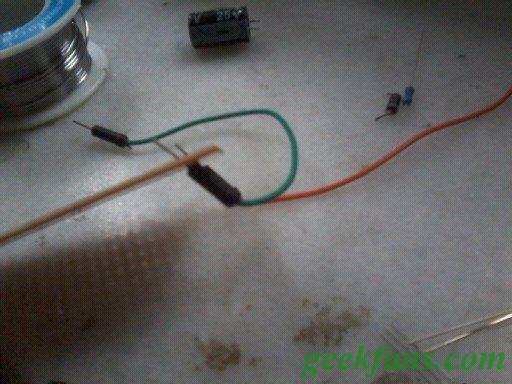

　　3.将导线焊到洞洞板上，留意：焊锡不要太多，烙铁逗留时刻不能太久，用力不能过大，只管分隔。我这里绿线是负极，橙线是正极。

　　4.把LED焊接到洞洞板上，让LED的负极靠近绿线(负极)，烙铁逗留时刻不能太久，警惕烫手，最好先把LED牢靠在上面。

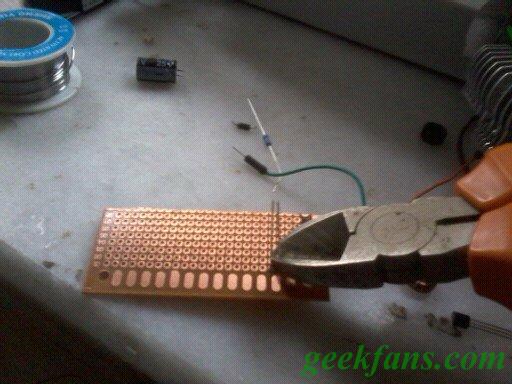

　　然后剪去引脚。

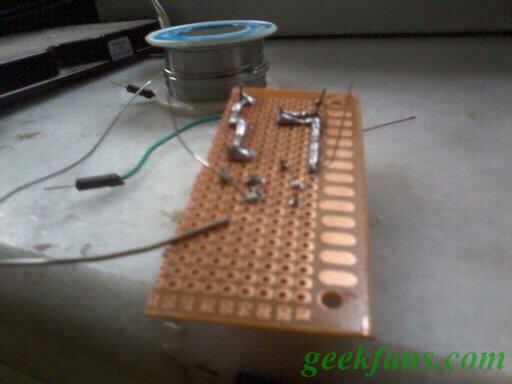

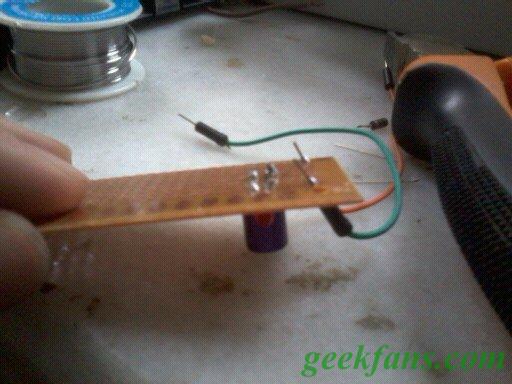

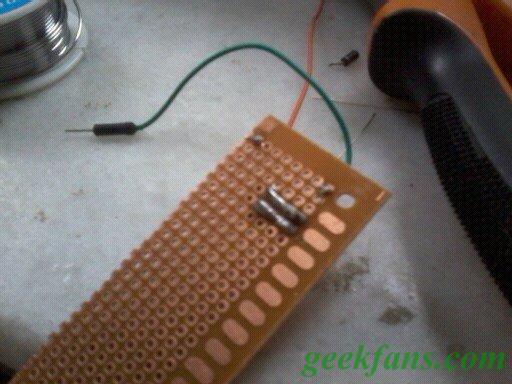

　　5.将电解电容焊到洞洞板上，与LED的正负极对应，一会儿要并联，照旧老端正，别逗留久了。

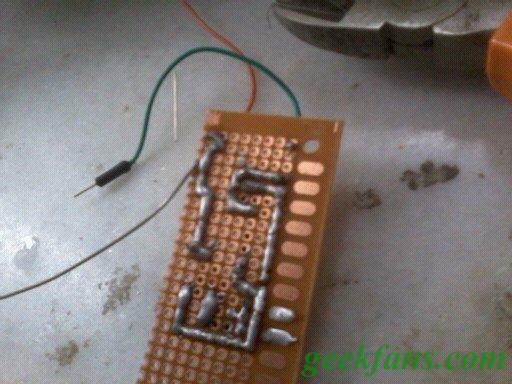

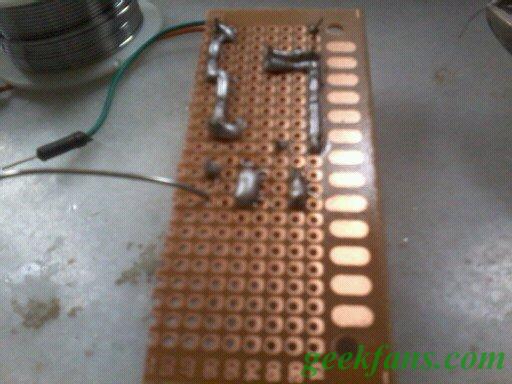

　　焊好的样子。

　　6.并联LED和电解电容，不表明，留意锡别上多了，警惕点，由于间距很小。

　　正负极要留意。

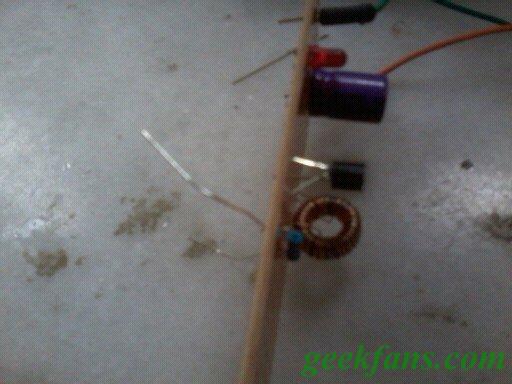

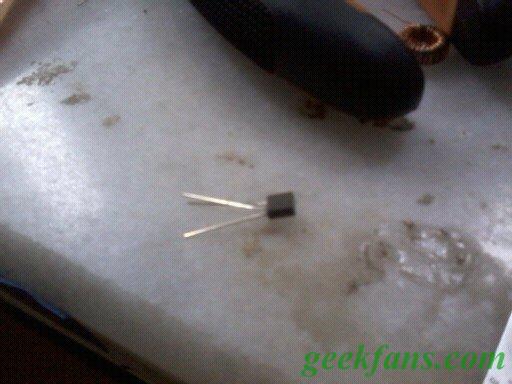

　　7.把三极管的三个脚扳开，一会儿要利便点。

　　8.把三极管放到洞洞版上，然后弯脚牢靠。

　　9.将三极管焊好，留意点，细节不表明，前面说过。

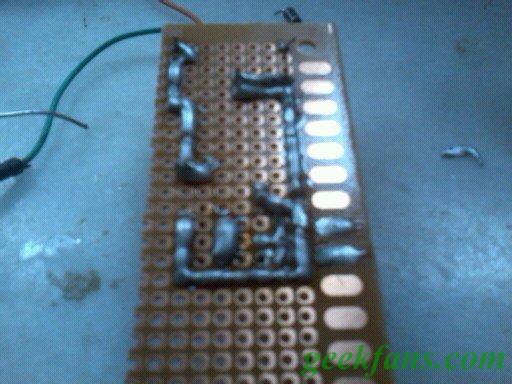

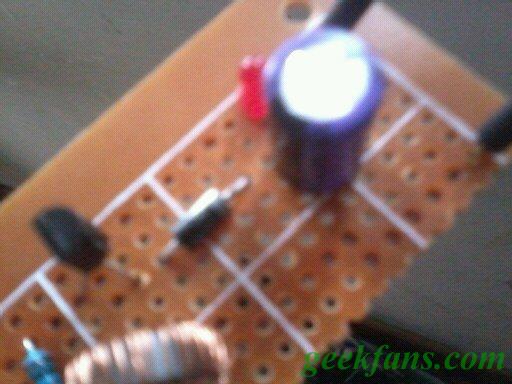

　　焊好了。

　　10.将LED和电容的负极焊接到三极管的左边。这里讲一下，我所说的左中右是三极管有字那面临着你的左中右。

　　11.将磁环上的漆包线焊到洞洞板上。磁环上一共有两根线，这里简称1线和2线。把一线和二线的一头接起来，焊好，其它两端待命。

　　12.将一线和二线接起来的那头和橙线焊上，万万警惕，别占两条道。

　　13.将电阻牢靠在三极管的中间和磁环剩下两端的任意一条的焊点的旁边。

　　先牢靠引脚，然后焊上。

　　接着剪掉引脚。

　　14.把三极管的中间和磁环的任意一头用电阻毗连起来。

　　留意事项前面已经讲过了。

　　15.将磁环剩下的一头毗连三极管的右边。

　　16.将二极管焊到三极管右边和LED的正极之间，然后毗连LED的正极和三极管的右边。留意：要先在大脑里打好线路图，以免有飞线影响外面。

　　17.将绿线(负极)接到LED的负极。

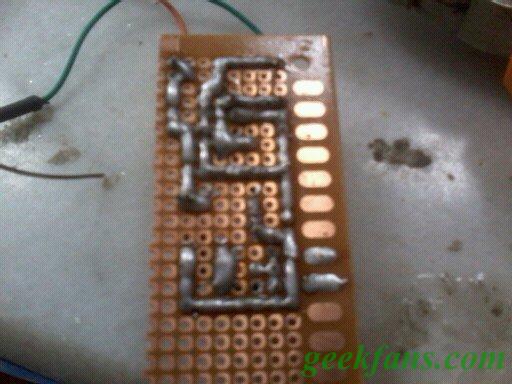

　　这里是很风雅的，必然要警惕，不然会短路。

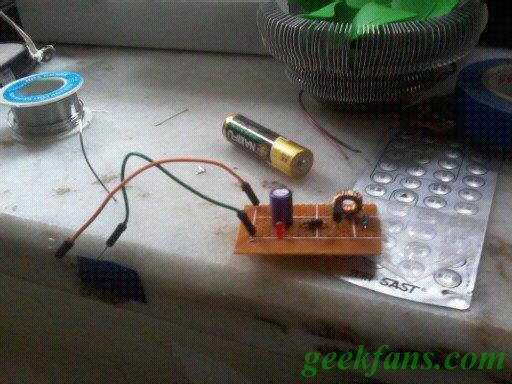

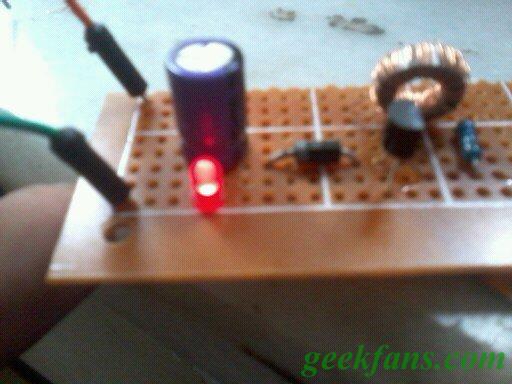

　　18.测试!!

　　假如不亮的话，请你搜查是否短路，元件是否破坏，以及是否有虚焊，磁环上的线是否是漆包线、1线和2线认错没，以及三极管的3个极是否搞错。

　　满身照。

　　这篇文章呢，到这里顿时就要竣事了。往后我的发帖次数也许会大大镌汰，由于又多了一个科目：物理，我必然要搞好这个科目，并且这也许是我寒假之前的最后一篇文章了。我来日诰日就要踏上征途了，以是，各人必然要好好地活下去啊!

　　Shorel'aran.

　　愿玉轮照亮我的征途。

　　Ls.ls于2012年8月30日22:50:45完成此文章。

　　END.
