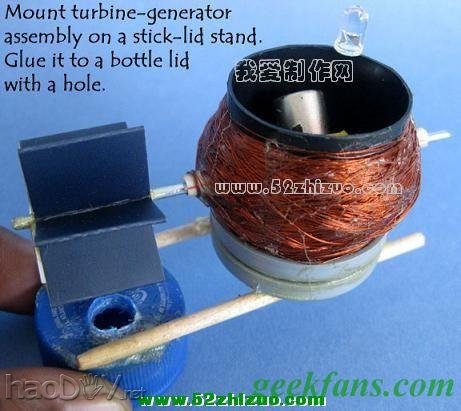

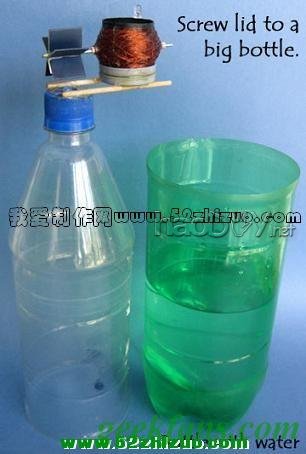

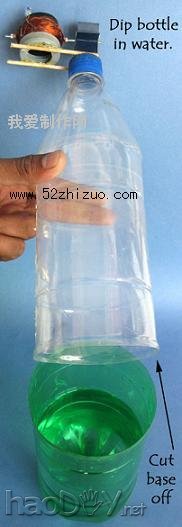

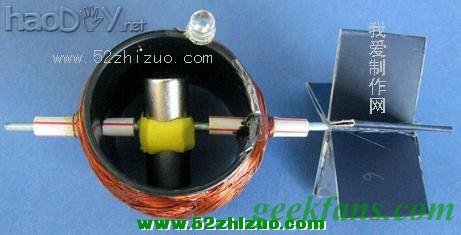

下图是这个风力涡轮发电机的主要部分的下视图: 可以看到线圈、转轴、磁铁、风扇的相对位置。剪成小段的吸管套在转轴上,这样可以固定转子的位置,让磁铁不会碰到线圈内壁上去。线圈是用漆包线在胶卷盒上缠绕600圈制成的,与一个发光二极管串联。涡轮风扇用万能胶固定在转轴上。 把涡轮发电机部分,如下图,粘在一个矿泉水瓶盖上。可以看到,缠线圈的胶卷盒下面粘了2个胶卷盒盖,这是为了增加高度,使涡轮风扇刚好在瓶盖的小孔上方。胶卷盒盖通过2截竹筷用万能胶粘在瓶盖上。 当然了,有矿泉水瓶盖,也就必须有矿泉水瓶了。要找一个比较大的瓶子,另外还要找一个更大的饮料瓶。下图包含了这个小制作的全部装置。 看到了吗?矿泉水瓶的底部已经被切断了 (责任编辑:admin) |
