下面介绍的声控式语音报时钟，就是将自制的声控电路附加在家里现成的语音报时钟内，从而使普通语音报时钟改造升级为声控、手按两用报时钟。使用时只需拍一下手掌，即可遥控报时钟用中文报出即时时刻，方便而有趣。

　　一、工作原理

　　声控式语音报时钟的电路如图1所示，其中虚线右边为语音报时钟原

　　-

　　下面介绍的声控式语音报时钟，就是将自制的声控电路附加在家里现成的语音报时钟内，从而使普通语音报时钟改造升级为声控、手按两用报时钟。使用时只需拍一下手掌，即可遥控报时钟用中文报出即时时刻，方便而有趣。

　　一、工作原理

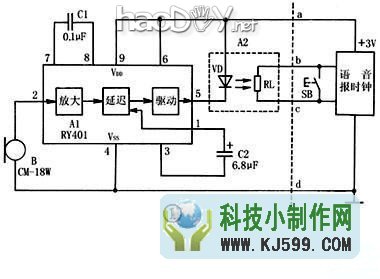

　　声控式语音报时钟的电路如图1所示，其中虚线右边为语音报时钟原有电路，虚线左边为新增声控电路。

　　声控电路比较简单，它主要采用了一块声控闪光专用集成电路A1。当驻极体话筒B接收到一个频率较高、响声较大的声音信号（如击掌声）后，便将声波转换成为相应的微弱电信号。此信号经A1内部电路放大、延迟后，直接驱动光电耦合器A2的内藏发光二极管VD发光，使对应光敏电阻器RL呈低电阻值，相当于按下了语音报时钟的报时按键SB。于是，语音报时钟内报时电路受触发工作，向主人报出即时时刻。中学生科技网

　　电路中，C2为A1的外接延迟电容器，它决定集成块内部线路的延迟时间。这里我们有意识地将C2容量取得较大，以使击掌触发报时过程中，VD始终发光不熄、且不会闪烁。这样在整个报时过程中，语音报时钟的SB两端便只受到一个长脉冲的触发，不会再受到报时声波的触发，语音报时钟只报一遍时间便自动停止，从而有效防止了由于报时声触发作用而产生的误报时不止现象。

　　二、元器件选择

　　A1用RY401型声控式闪光集成电路。该集成块采用软包封装，其硅晶片用黑膏封装在一块圆片形小印制线路板上，有φ12mm和φ18mm（其第6脚和第9脚已连接在一起）两种封装形式，这里宜用体积小的头一种芯片。RY401的主要参数：工作电压范围2～6V，静态电流≤0.5mA，输入信号灵敏度≤18dB，输出驱动电流≥150mA。RY401也可用同类产品5G0401直接代换。

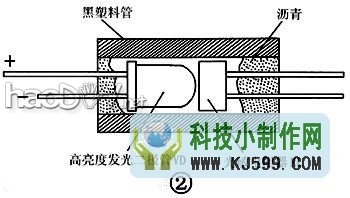

　　光电耦合器A2参照图2所示自制：先用透明胶带纸将发光二极管VD与光敏电阻器RL对顶卷好，然后套上一段黑色塑料管，两端用沥青封固即成。发光二极管VD宜用φ5mm高亮度白色或黄色发光二极管；光敏电阻器RL选用MG45-03型，其它亮阻≤5kΩ、暗阻≥1MΩ的光敏电阻器也可代用。这种自制光电耦合器每只成本不足1.5元，经实际使用效果很好。

　　C1用CT4D型独石电容器，C2用CD11-10V型电解电容器。B用收录机里常用的小型驻极体电容话筒，如CM-18W、CRZ2-9型等。中学生科技网

　　顺便一提：欲改造的语音报时钟必须要有一定的体积，以便在其底座腔内装入声控电路；报时电路也必须是脉冲触发方式，即按下报时按键开关SB不论时间长短，每次只报一次时间。笔者选用目前市面上很流行的超华牌CH-9901型公历、农历100年语音报时报温电脑万年历，效果不错。

　　三、制作与使用

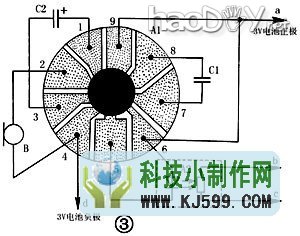

　　整个声控电路按图3所示，以A1的芯片为基板进行焊接，不必另外再制做印制电路板。焊接时电烙铁外壳一定要良好接地，以免交流感应电压击穿A1内部CMOS集成电路！

　　焊接好的电路直接装入普通台式语音报时钟的底座腔内，其a引线头接钟内3V电池正极，d引线头接电池负极，b、c两根引线头不分顺序接报时按键开关两端即成。钟外壳适当位置处开一小孔，作为驻极体话筒B的感声孔。

　　改制成的声控语音报时钟不用调试就能正常工作，它的有效遥控距离在5m左右，正好满足一般家庭使用需要。若灵敏度过高，就容易受到室内其它声波干扰。这时，可通过在驻极体话筒B的前面加装吸音材料（如棉花、海绵等）来加以降低，直到符合要求为止。由于声控电路静态时耗电极小，因此不必设置电源开关。
