科技小制作-DIY7灯电子管收音机的制作

时间:2017-05-31 15:03来源:本站 作者:haodiy 点击:
装一台电子管收音机的念头很久了,直到在废品站捡了一个上海144的尸体,拆了振荡线圈中周,磁棒等零件以后想,装一台收音机如何,心动不如行动,试试吧。以前做

  装一台电子管收音机的念头很久了,直到在废品站捡了一个上海144的尸体,拆了振荡线圈中周,磁棒等零件以后想,装一台收音机如何,心动不如行动,试试吧。以前做过几台胆放大器,现代胆机喜欢把管子变压器裸露在外面,这台收音机就作成放大器的样子吧,废话少说,开工吧!

科技小制作-DIY7灯电子管收音机的制作

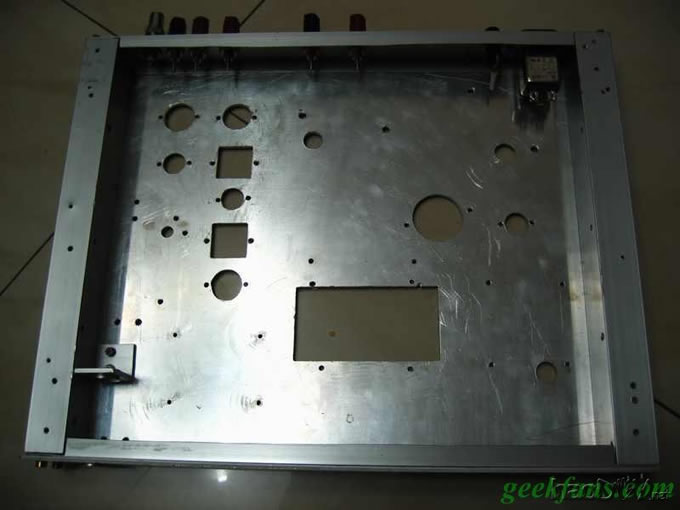

  先加工机壳,先用装潢铝型材作成一个框,再用一块铝板安在面上,铝材比较好加工还不导磁,作胆机好。把零件放在上面摆一摆再开孔,圆孔用开孔器直接开,方孔麻烦,用电钻打一圈孔,中间去掉再用锉刀锉平,小孔用电钻钻好,完了把机壳用水洗净

科技小制作-DIY7灯电子管收音机的制作

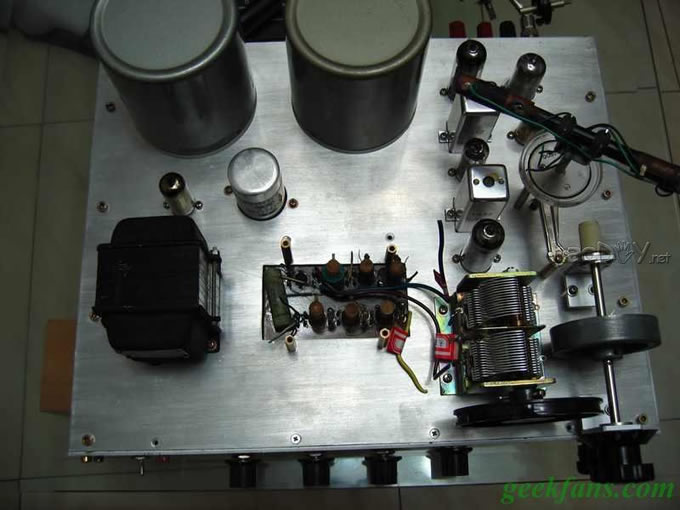

  把大零件先装上,磁棒焊完电路最后装,144原先设计磁棒能旋转,咱也弄个能转的吧,短波还可以微调。

科技小制作-DIY7灯电子管收音机的制作

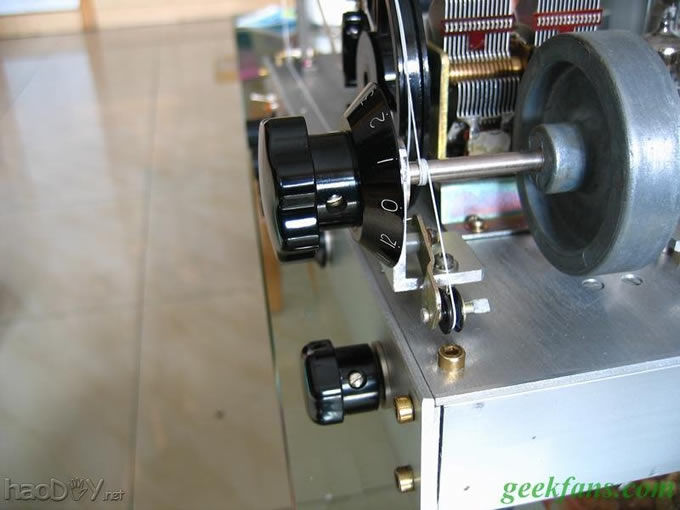

  调谐装上飞轮,小滑轮取自坏仪器,装好后加点钟油,手感一流。

科技小制作-DIY7灯电子管收音机的制作

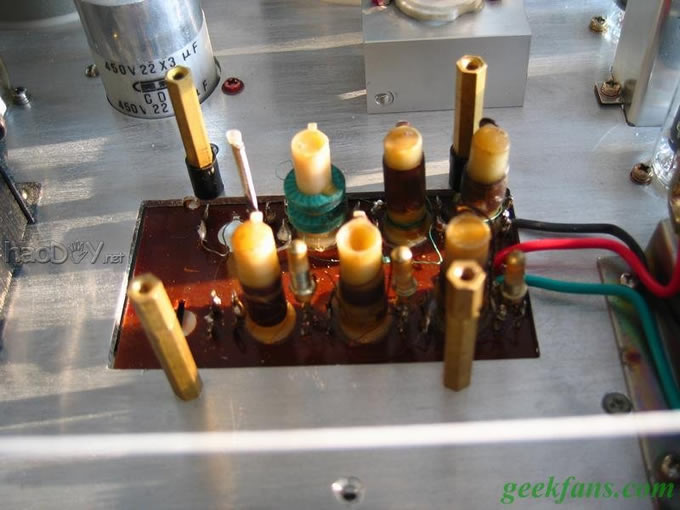

  振荡线圈取自144的,前面一排从左到右是,中波振荡,短1振荡,短2振荡,后面一排从左到右中波陷波,短1天线线圈,短2天线线圈,安了个盖子保护一下。

科技小制作-DIY7灯电子管收音机的制作

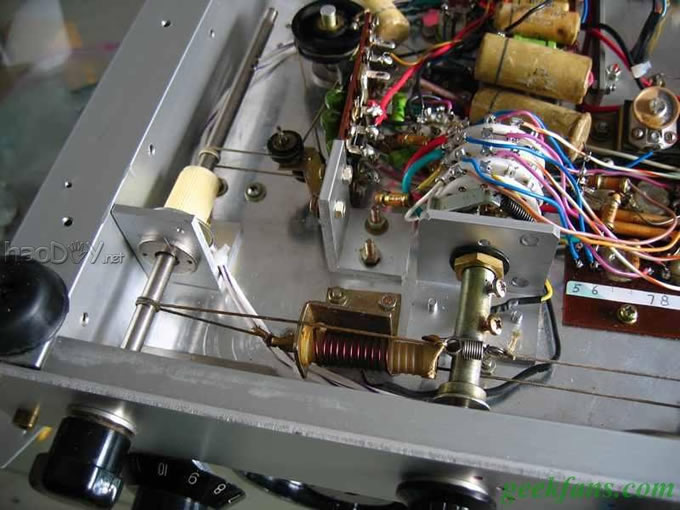

  波段开关用陶瓷镀银的,到线圈的连线用单枝镀银的,以防高频机振,一共16根线,焊的时候作好标记,以免搞错不好查。双连下要安胶皮,也是防止机振。
