科技小制作-DIY7灯电子管收音机的制作

时间:2017-05-31 15:03来源:本站 作者:haodiy 点击:
电源部分,加了一个扼流圈,翻了半天找了一个日本1958年产的,10H/80MA,以前收音机为了节约成本不装扼流圈,最多在输出变压器上加几圈,交流声不小,装了扼流圈交流声低不可闻。 全部焊完了,灯丝线紧密绞合,用线

  装一台电子管收音机的念头很久了,直到在废品站捡了一个上海144的尸体,拆了振荡线圈中周,磁棒等零件以后想,装一台收音机如何,心动不如行动,试试吧。以前做过几台胆放大器,现代胆机喜欢把管子变压器裸露在外面,这台收音机就作成放大器的样子吧,废话少说,开工吧!

科技小制作-DIY7灯电子管收音机的制作

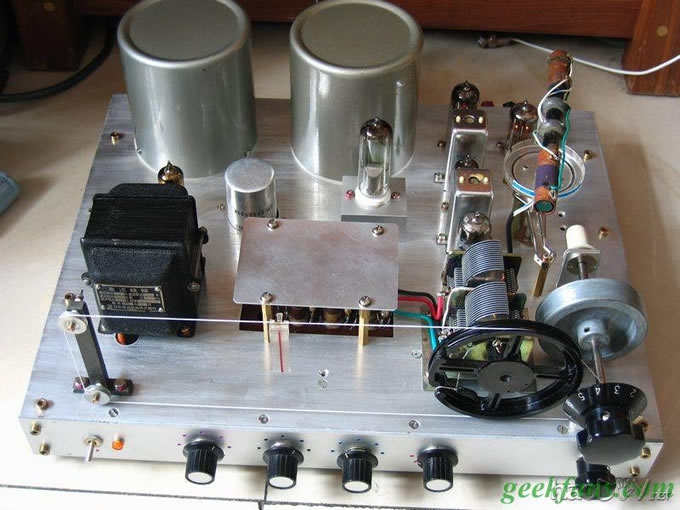

  先加工机壳,先用装潢铝型材作成一个框,再用一块铝板安在面上,铝材比较好加工还不导磁,作胆机好。把零件放在上面摆一摆再开孔,圆孔用开孔器直接开,方孔麻烦,用电钻打一圈孔,中间去掉再用锉刀锉平,小孔用电钻钻好,完了把机壳用水洗净

科技小制作-DIY7灯电子管收音机的制作

  把大零件先装上,磁棒焊完电路最后装,144原先设计磁棒能旋转,咱也弄个能转的吧,短波还可以微调。

科技小制作-DIY7灯电子管收音机的制作

  调谐装上飞轮,小滑轮取自坏仪器,装好后加点钟油,手感一流。

科技小制作-DIY7灯电子管收音机的制作

  振荡线圈取自144的,前面一排从左到右是,中波振荡,短1振荡,短2振荡,后面一排从左到右中波陷波,短1天线线圈,短2天线线圈,安了个盖子保护一下。

科技小制作-DIY7灯电子管收音机的制作

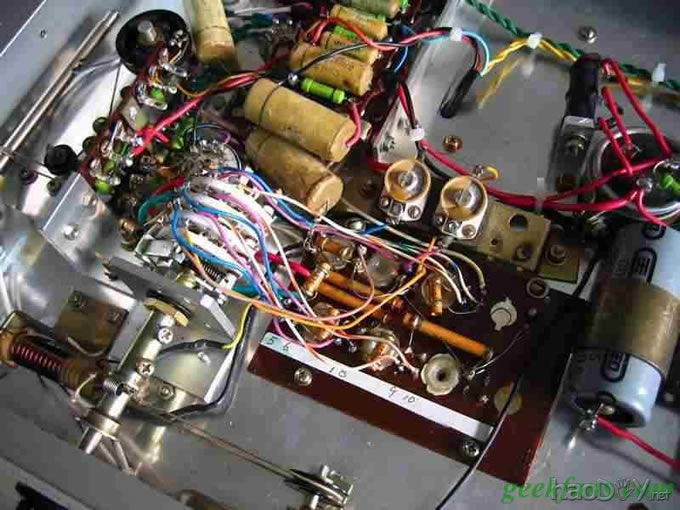

  波段开关用陶瓷镀银的,到线圈的连线用单枝镀银的,以防高频机振,一共16根线,焊的时候作好标记,以免搞错不好查。双连下要安胶皮,也是防止机振。

#p#分页标题#e#

科技小制作-DIY7灯电子管收音机的制作

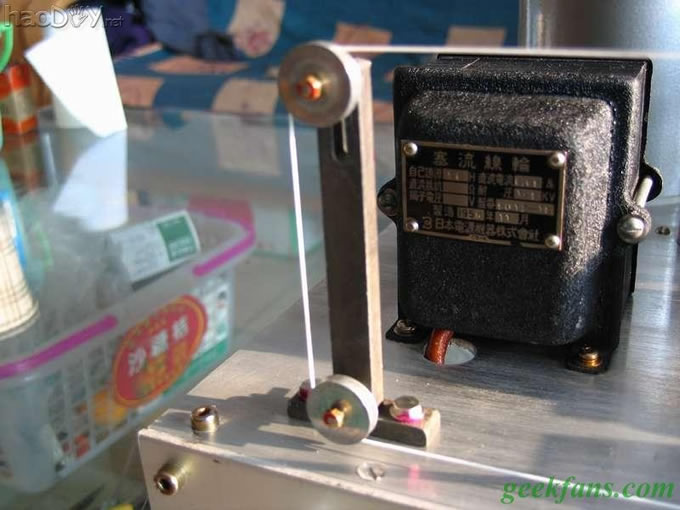

  电源部分,加了一个扼流圈,翻了半天找了一个日本1958年产的,10H/80MA,以前收音机为了节约成本不装扼流圈,最多在输出变压器上加几圈,交流声不小,装了扼流圈交流声低不可闻。

科技小制作-DIY7灯电子管收音机的制作

科技小制作-DIY7灯电子管收音机的制作

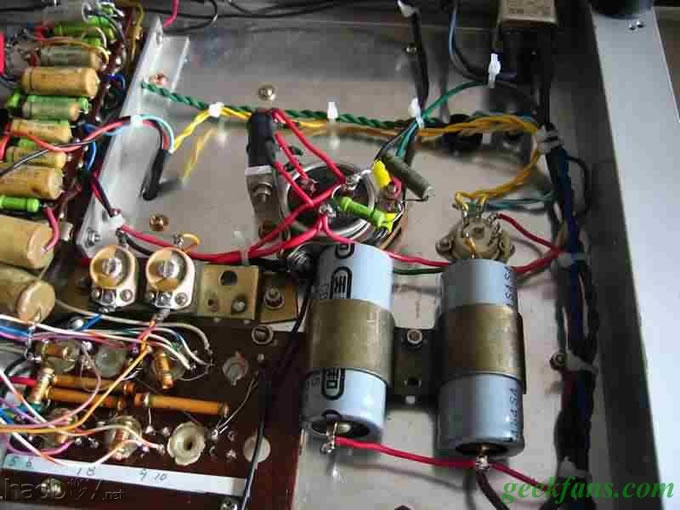

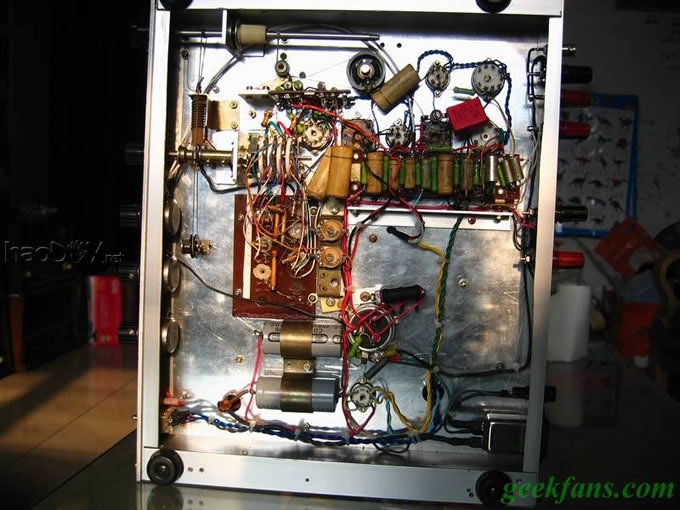

  全部焊完了,灯丝线紧密绞合,用线匝扎起来,焊胆机一定要单点接地,本机在第一级滤波处接地,效果很好。

科技小制作-DIY7灯电子管收音机的制作

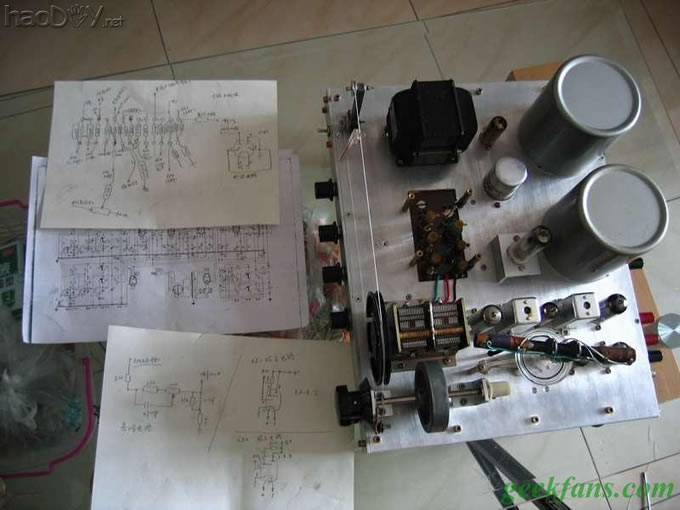

  电路参考144-2,修改了一下,波段开关改成旋转的,检波用了一个6H2,多了一灯,音调电路用红灯711的,耦合电容用威马的,清晰一些,滤波电容多了33UF。

科技小制作-DIY7灯电子管收音机的制作

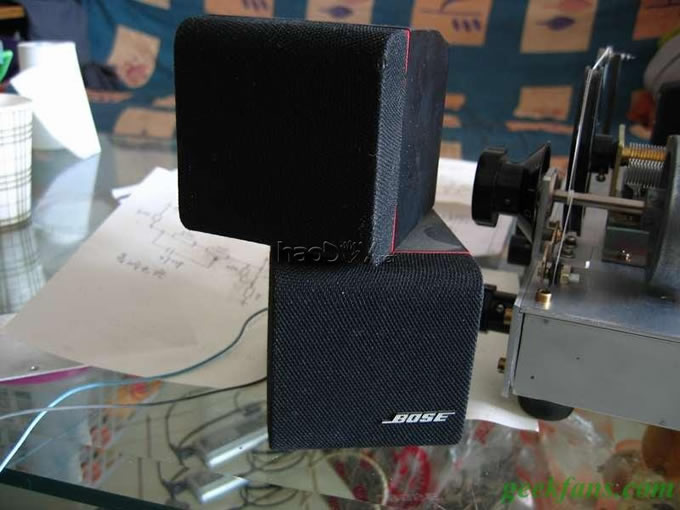

  装成了,配合BOSE骰子,声音好极了!

科技小制作-DIY7灯电子管收音机的制作

科技小制作-DIY7灯电子管收音机的制作

  后记,本机所用管子6U1+6K4+6H2+6N2+6P14+6E1+6Z4,两个罐子里罩的就是电源变压器和输出,刻度板快作好了,在此刚谢3AX31,。下一个目标,作一款有调频的电子管机器,请大家给点评价。
