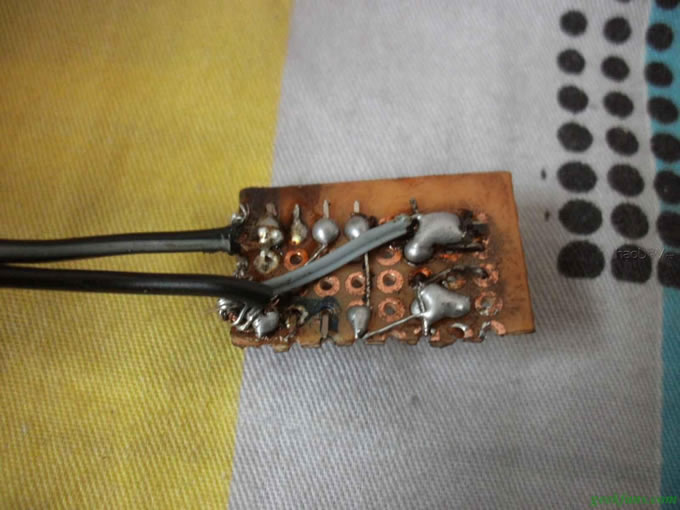

5 这是接好LED的的背面

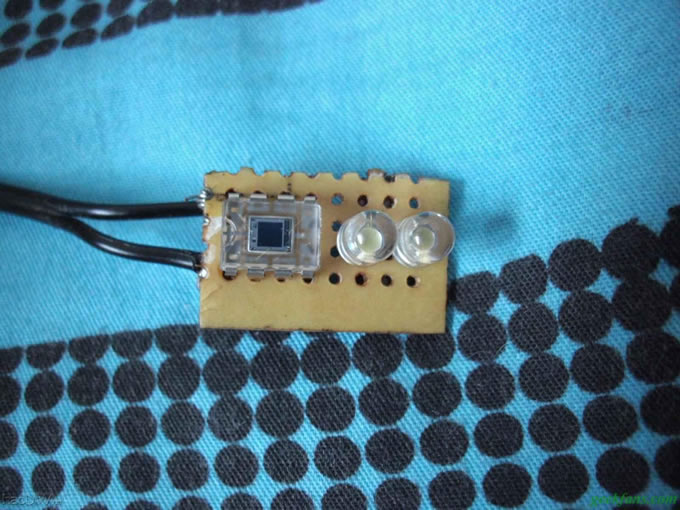

　　这是全部焊接好的正面图：

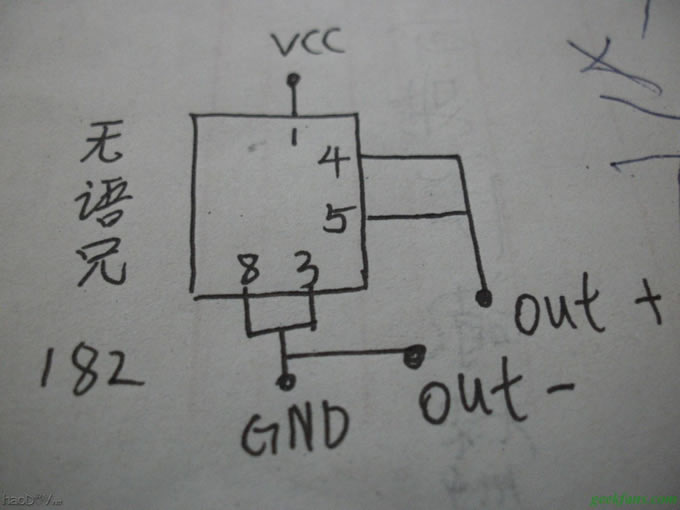

　　这是电路图：

　　效果视频：

　　特别备注：视频中看到LED在闪，是因为遥控器发出的红外光也是一闪一闪的，LED只是和遥控器发出的红外光同步闪烁而已

　　备注：

　　opt101可能很多人没听说过，没见过，但是淘宝上有卖的，想做的可以去买个试着做一做，opt101工作电压很宽，4V多-36V都可以工作，应用广泛。正好手头上有3个opt101~

　　本模块用了一块感光IC和两个LED制作而成，简单易懂，可以用来测试遥控器是否还有电，如果没电，就不会发出红外光，LED则不会亮。方便、实用，是居家必备之品

　　视频中我用的电池有点大，其实完全可以用MP3的那种小电池放到背面，但是由于我的小电池都坏了，所以就没有继续完善，大家手头上有小电池的可以继续完善，加个外壳，开关，组成便携式。
