电子钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显 示直观、无机械传动装置等优点，因而得到广泛应用。但是电子钟却容易没电，下面就让我们来做一个简单的电池吧！

　　网购了一个数码管电子钟。卖家说该电子钟可以在3～5V的电压下正常工作。锂电的电压正好在此范围内，所以打算用手边闲置的手机锂电做电源。

　　试用了一下可以正常工作。但是比较不理想的是，我发现该钟在电源电压为2.1V时仍能点亮，造成锂电过放电。经试验锂电确实可以放电到2.1V，直到电子钟不能点亮为止。这和资料上说的锂电保护板的放电截止电压为2.5V不吻合。是不是这山寨电池根本就没有保护板？

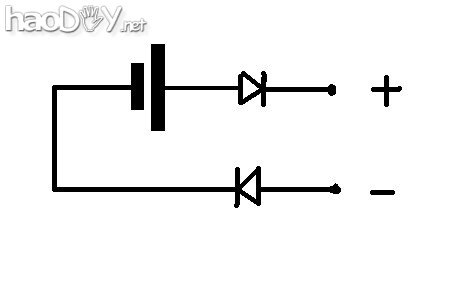

　　为了防止锂电过放电，决定，自制一个简易锂电放电保护电路。其实很简单，电路如下∶

　　就是在电池正负极各串一1N4007的二极管。这样可以保证锂电放电电压低到2.8V时即停止供电。

　　经试验，电子钟在电源电压为2.1V时，其电流为8mA。如果串联二个1N4007的二极管，每个管子的压降为0.35V，两上总的压降为0.7V。所以当锂电的放电电压低到2.8V时就会停止供电。

　　串联二极管后，当锂电放电初期电压高时，二极管压降可达0.7V，两个为1.4V。所以电子钟的最大工作电压为4.2-1.4=2.8V。

　　试验证明，这样做有以下好处∶

　　1、降低了亮度，防止夜间数码管太亮刺眼。5V供电时，数码管夜间太亮，发生眩光现象。

　　2、由于供电电压的降低，造成工作电流的减小，延长了电池的放电时间。

　　3、防止的电池过放电，安全性提高。

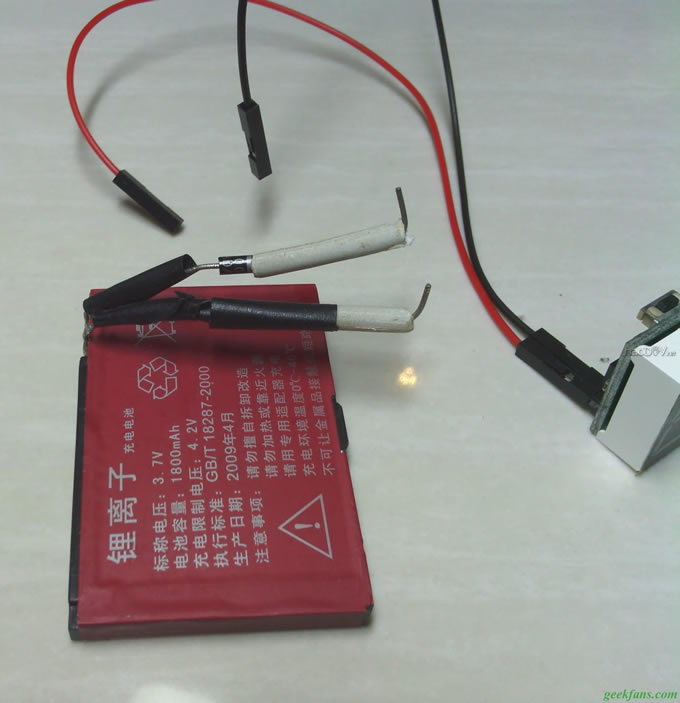

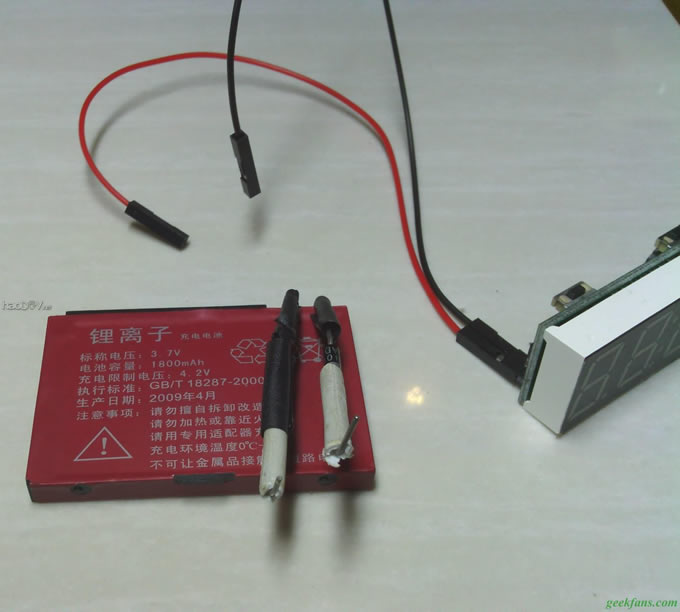

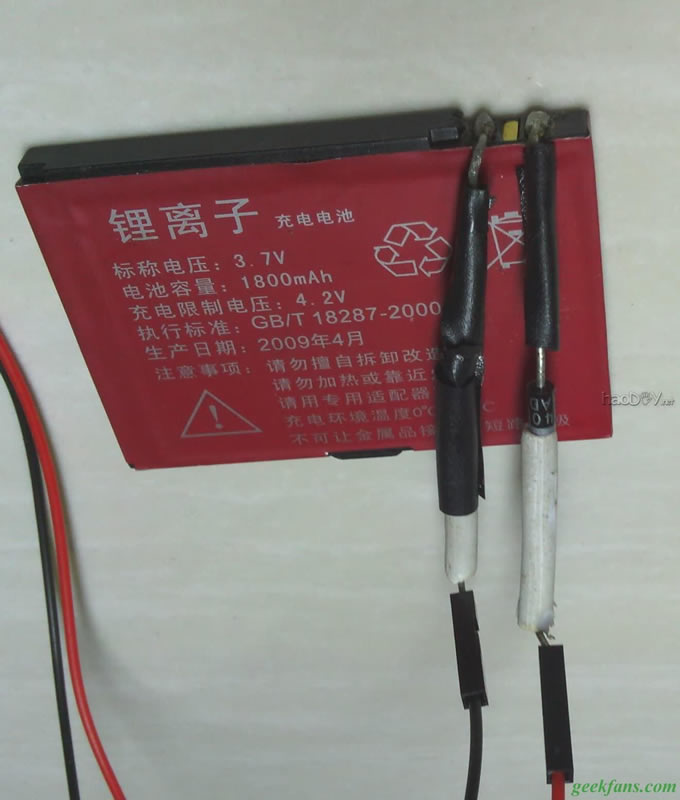

　　制作过程中没想着要发贴，所以没拍照。就看看做好后的效果吧。
