光电探测器是指由辐射引起被照射材料电导率改变的一种物理现象。光电探测器在军事和国民经济的各个领域有广泛用途。光电探测器能把光信号转换为电信号。根据器件对辐射响应的方式不同或者说器件工作的机理不同，光电探测器可分为两大类：一类是光子探测器；另一类是热探测，下面就跟小白姐姐一起来看看制作步骤吧！

　　下面开始给大家介绍制作的过程！

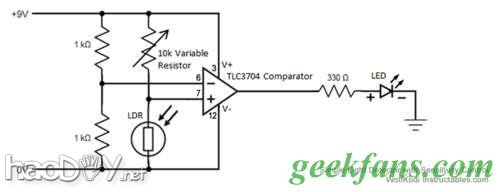

　　先上电路图：

　　看起来很简单的一个电路。

　　电路工作原理：

　　成品图：

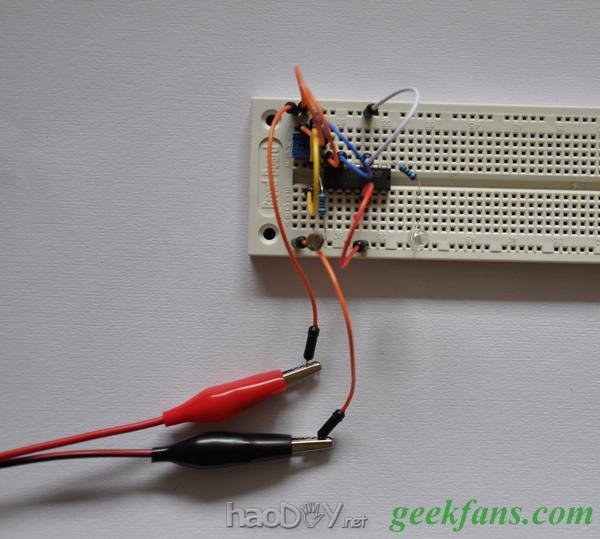

　　在室内光下下，LED没有亮。

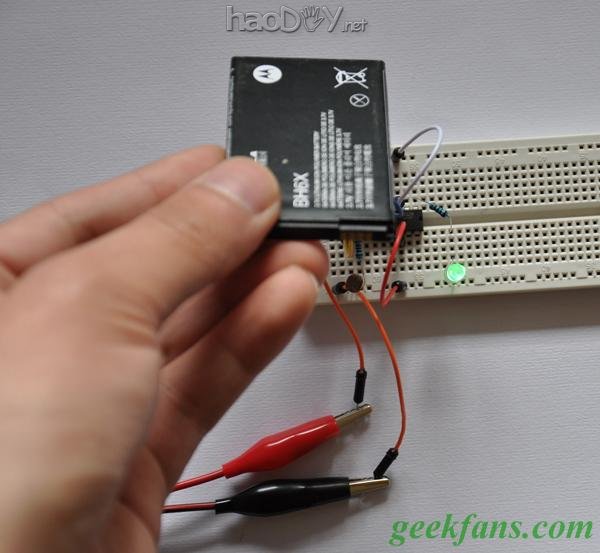

　　用手机电池把光敏电阻挡住，LED亮了。

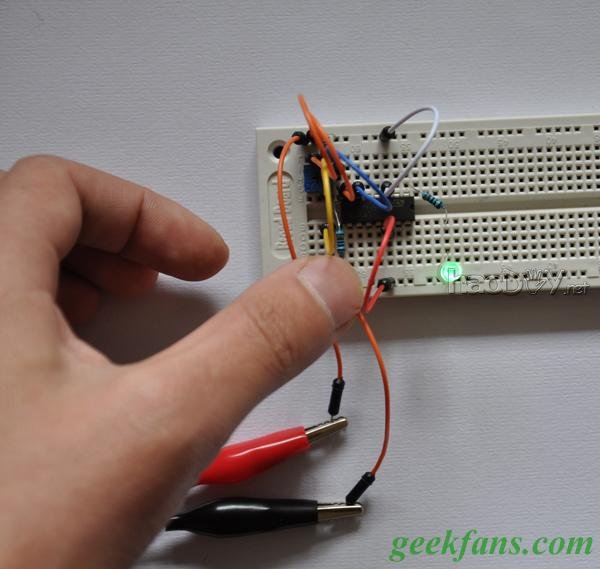

　　用手挡住光敏电阻，LED亮。

　　开始制作！

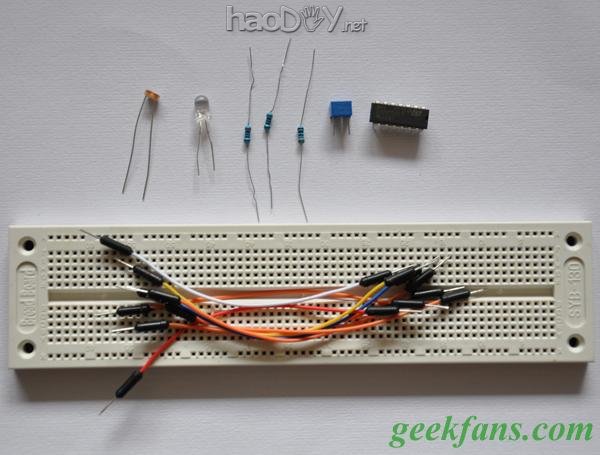

　　首先是原件清单：

　　1.面包板一块，图上这个，市场价4.5

　　2.跳线若干，8~10条足够了

　　3.光敏电阻一个，0.1元一个，5516，5528均可。

　　4.LED一个

　　5.1KΩ电阻2个，330Ω电阻1个

　　6.10K可调电阻一个，0.4元

　　7.LM393N电压比较器DIP-14一个，0.5元

　　（布线时参考）

　　8.4.5V电源（我用的是稳压电源，你也可以用电池组）

　　总共成本不足10元。

　　如果有需要全部组件的，可以联系我，大概能整理出几套出来.

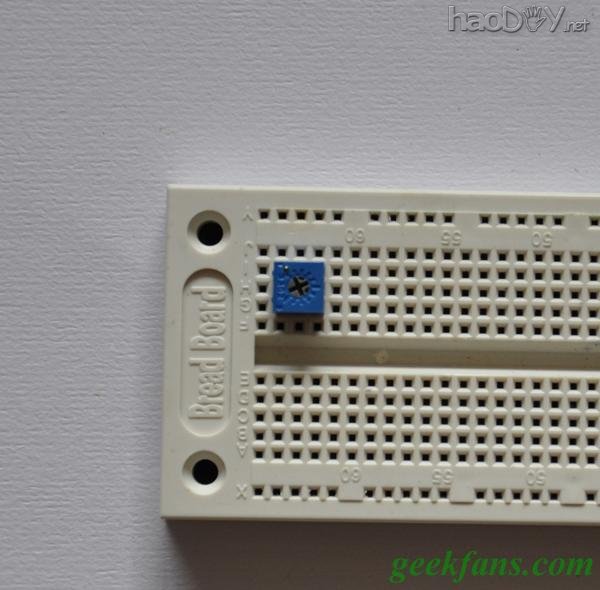

　　第一步：插入可调电阻。

　　说明一下，可调电阻有3个脚，我们只需用到其中2个就行了。注意不要用底边的那2个脚，那2个脚电阻是恒定的10K。

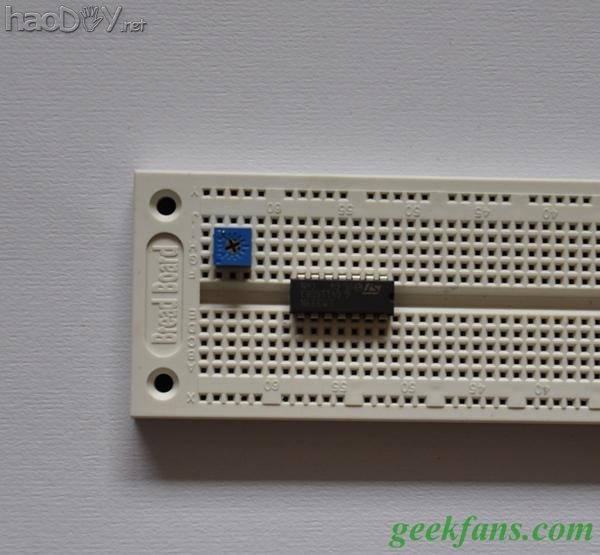

　　第二步：插上LM393N，缺口向右，方便布线。
