科技小制作步骤图-调光小灯泡的做法及电路图

时间:2017-05-30 22:34来源:本站 作者:haodiy 点击:
取300W电炉的电阻丝(直径为0.35mm)一段,拉直后长约90cm,木板2块(其中一块比电阻丝长一些,约1m长,宽5cm,厚不限;另一块可短一些,但要宽一些),干电池2

  取300W电炉的电阻丝(直径为0.35mm)一段,拉直后长约90cm,木板2块(其中一块比电阻丝长一些,约1m长,宽5cm,厚不限;另一块可短一些,但要宽一些),干电池2节,鳄鱼夹2只,开关,小灯泡(2.5V、0.3A),电流表,接线柱(或用金属头帽的图钉代用)7个,导线若干,制成如图1的示教板。

科技小制作步骤图-调光小灯泡的做法及电路图

  图1

  立即行动吧

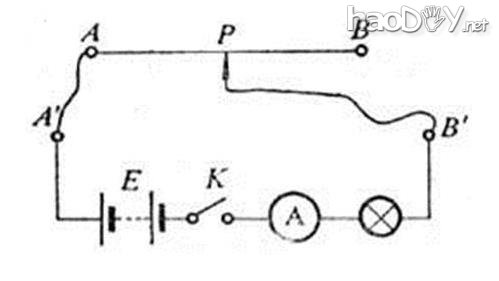

  将图1(a)和(b)接成图2的电路,闭合开关K后,改变鳄鱼夹的位置,也就改变了电路中电流的大小和小灯泡的亮度。在图2中使用的电阻丝是Ap段,当鳄鱼夹p向A端滑动时,接入电路的电阻变小,电流表读数变大,小灯泡变亮。当鳄鱼夹向B端滑动时,接入电路中的电阻变大,则电流表读数变小,小灯泡变暗。这就起到了限流作用。

科技小制作步骤图-调光小灯泡的做法及电路图

  图2

  问自己

  1.实验操作中你遇到了什么问题?

  2.小灯泡的亮度为什么会变化?

  请让我来帮助你

  导体的电阻跟导体的材料、长度、横截面积有关,当导体的材料、横截面积相同的导体,其电阻随导体的长度变化而改变。
