自制太阳能热水器

时间:2014-10-01 07:50来源:itbbs.pconline.com.cn 作者:gto9665 点击:
新年奉献自制太阳能热水器成本500元http://www.huangxing120.net/ 市场上的太阳能热器价格,要3到6千元像我这样屌丝觉得好贵,上网看看自制个也不难,在前年实验做的个《 穷人太阳能热水器 》 材料 阳光板2100X1300105元 PVC管材 20管9根X7元63元 三通37个X1
新年奉献自制太阳能热水器 成本500元 http://www.huangxing120.net/

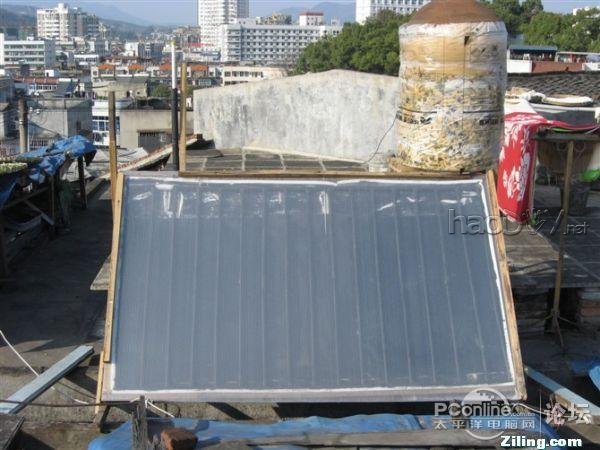

  市场上的太阳能热器价格,要3到6千元像我这样屌丝觉得好贵,上网看看自制个也不难,在前年实验做的个《穷人太阳能热水器》
自制太阳能热水器

自制太阳能热水器


自制太阳能热水器


自制太阳能热水器


自制太阳能热水器

材料
阳光板 2100X1300 105元
PVC管材


20管    9根X7元  63元
三通   37个X1.2  44.4元
弯头    10个0.6   6元
内牙接头4个2.5    10
交水              10

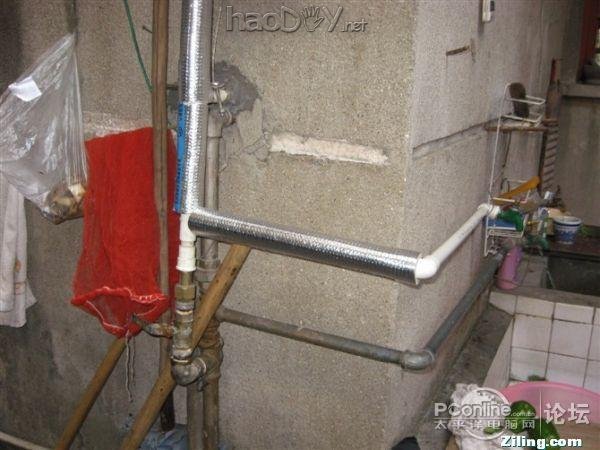

保温管   10  2.5  25
油漆              10
电子温度计   15
电子元件      10
旧铁皮
泡沫塑料
旧海棉

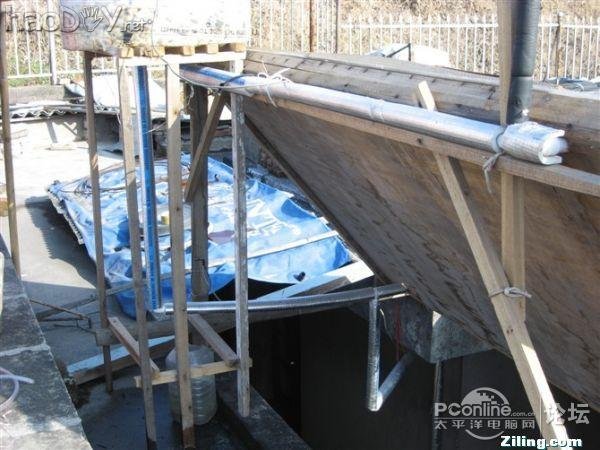

    做法找木料做个2.1X1.2米深7工分的箱子把管裁夺1.1米17根在

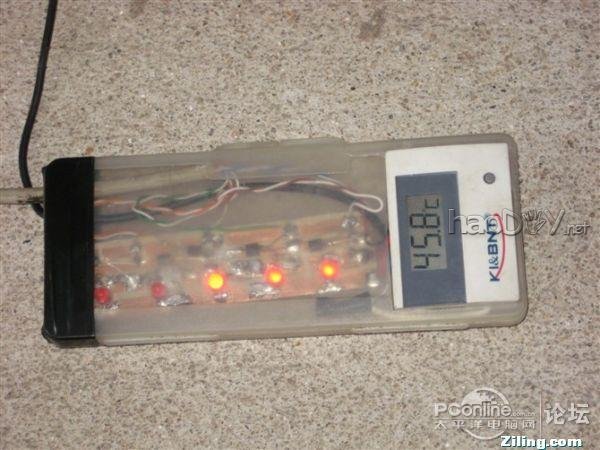

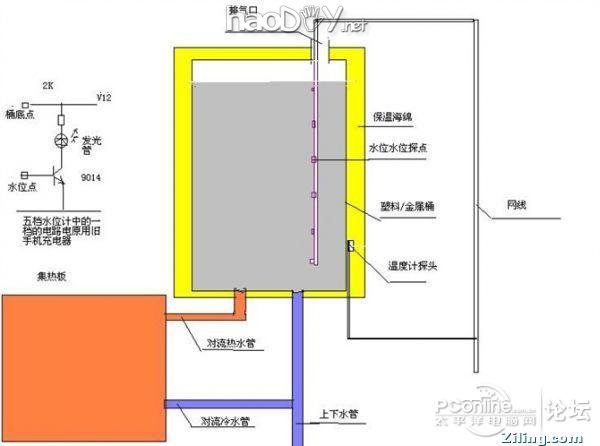

根三通和9工分的短管做成热排,箱子底扑上泡沫,旧铁皮漆黑,吸热排漆黑,装上阳光板再做木架子放上桶接好管,包上保温管,电子温度计深头线剪断用网线中的两根接上,还有六根线做五档电子水位计用。不会做电子的不用也行上水时看排气管就行了,网线的长度看你家有多高了
12月26日 晴3~11度  9:00  水温1度  23:40 水温 32度
12月27日 晴2~14度  8:00  水瘟20   18:00  水温48度
第一天才35度第二天就能洗澡了
  经过一年多的使用起来效果还不错,实验是用家里现成的木料做的用一年都朽了,于是从新做一个同时加以改进!加了电子上水控制,水满自动停止上水原来用阳光板老化了,换成双层玻璃。 用两个多月很好用,晴两天一家人就能洗热澡了,
自制太阳能热水器

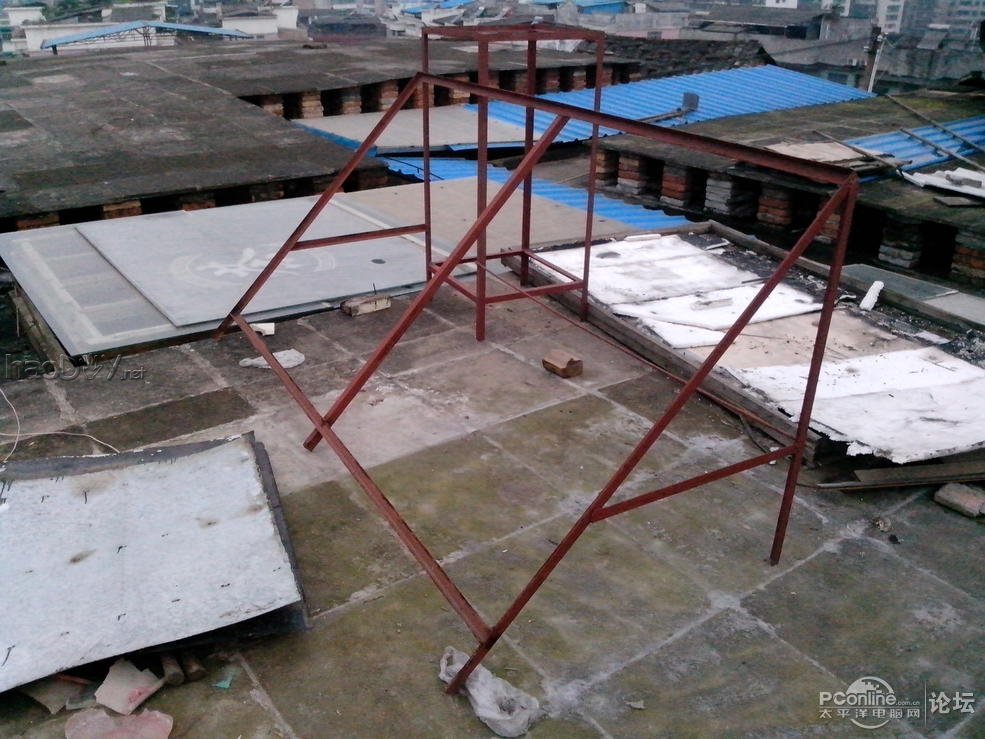

用角铁焊的架子

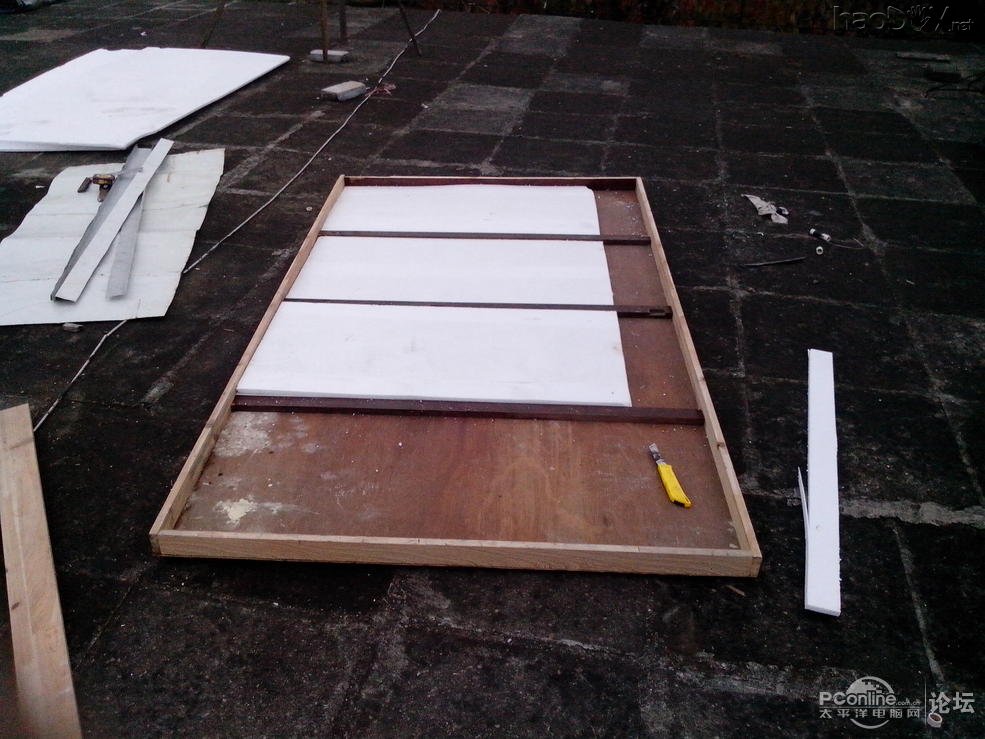

自制太阳能热水器用木头钉的在里面扑上泡沫,自制太阳能热水器

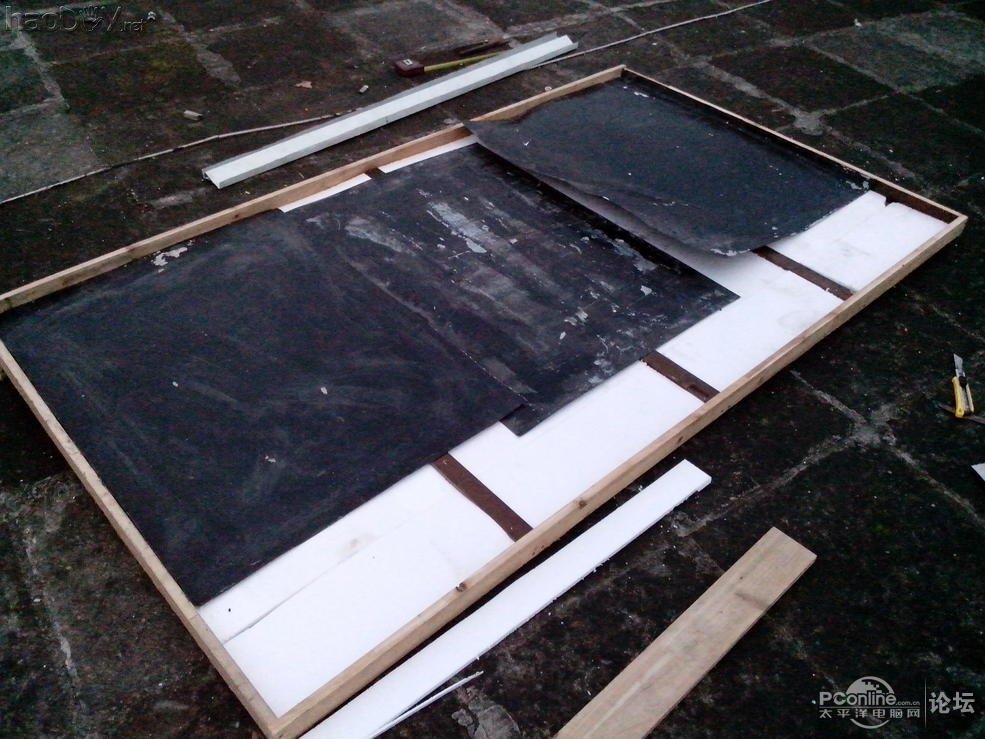

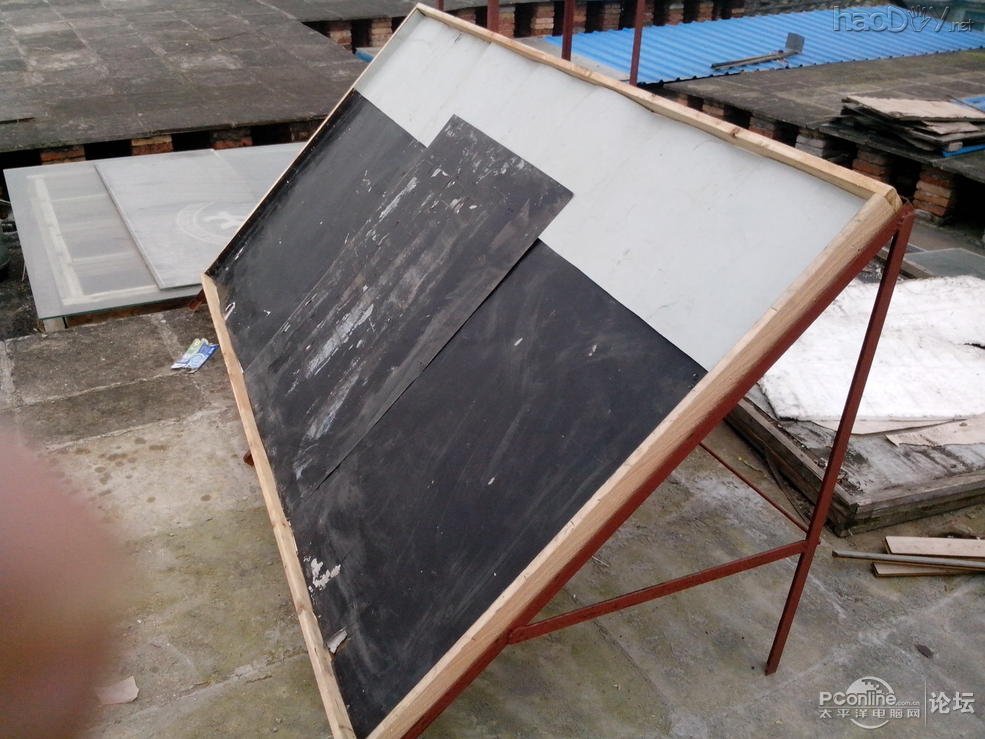

在扑上金属板
自制太阳能热水器
把木框架装在铁架里自制太阳能热水器

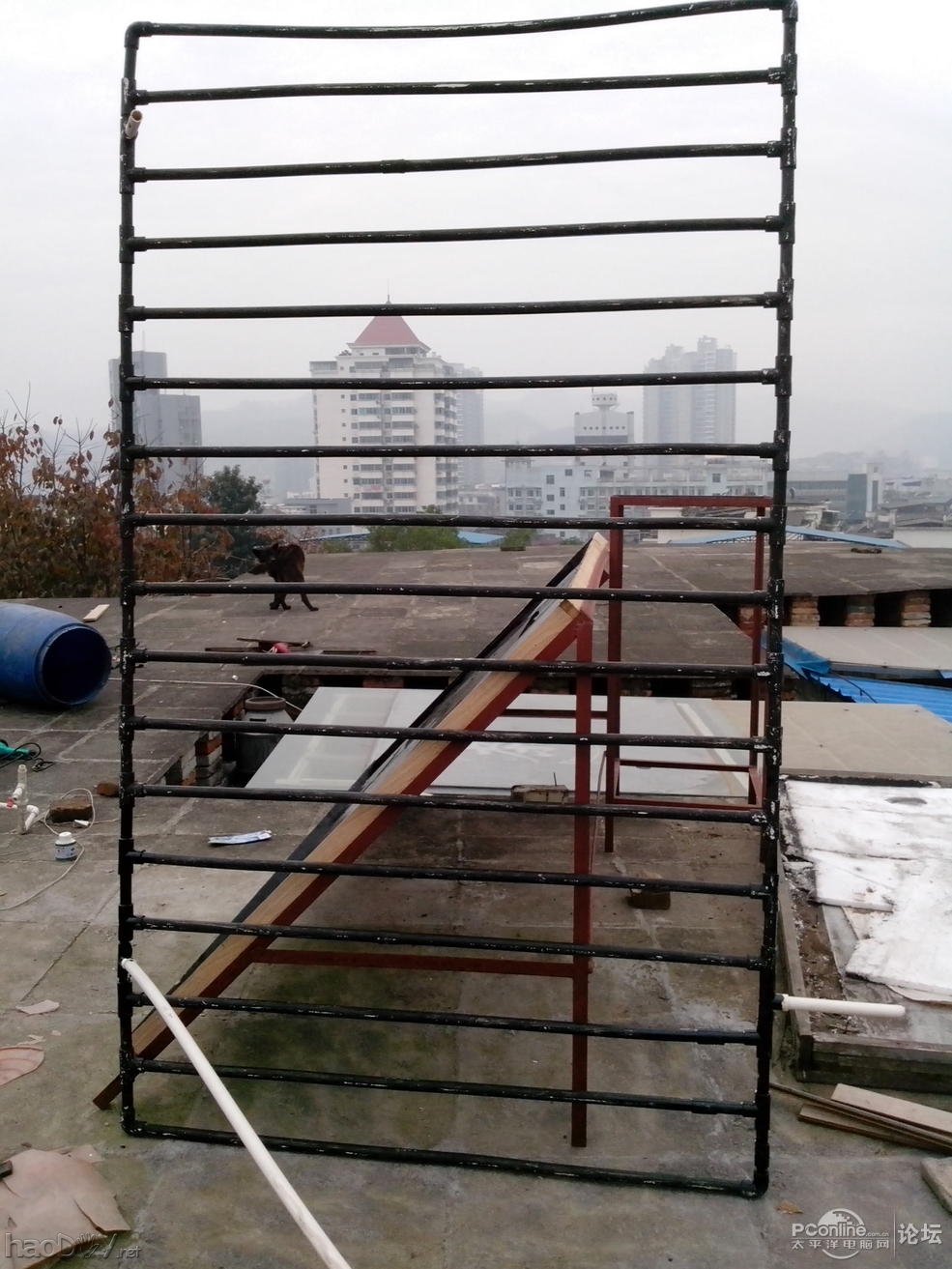

用PVC管做的吸热管徘,这是旧的还好好的
自制太阳能热水器

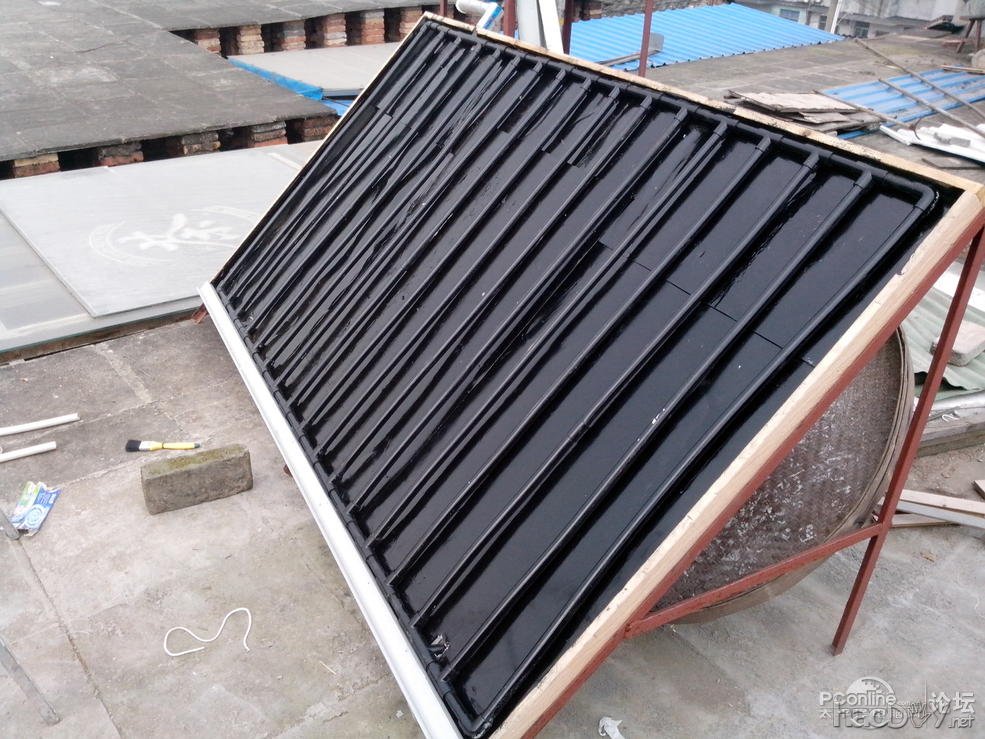

把管俳装进去,漆上黑漆自制太阳能热水器

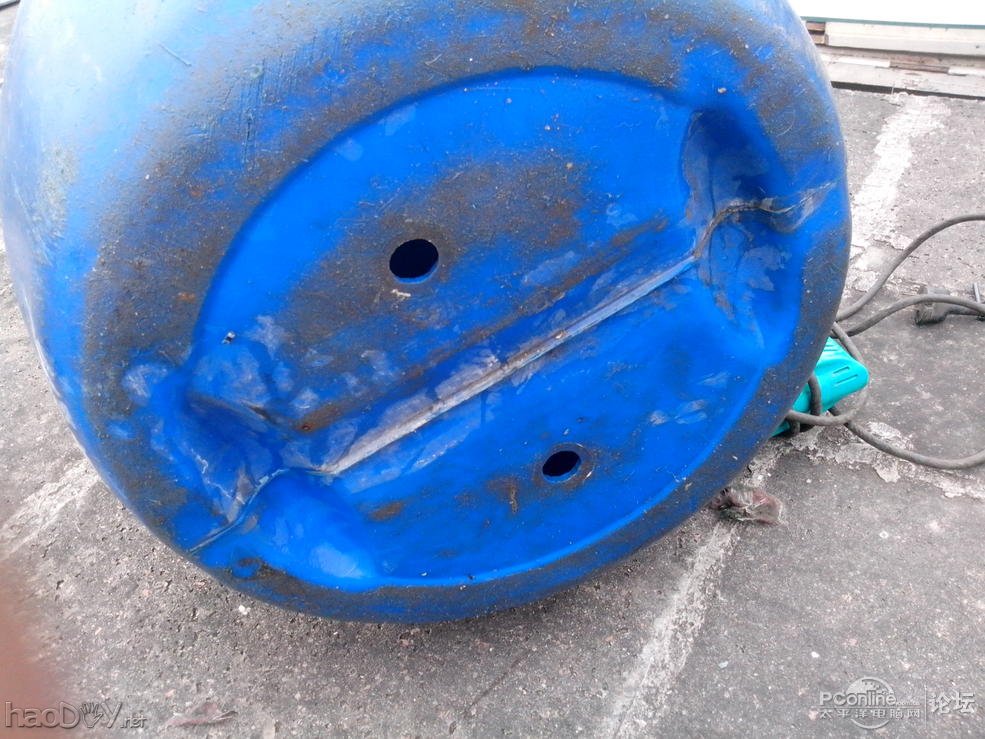

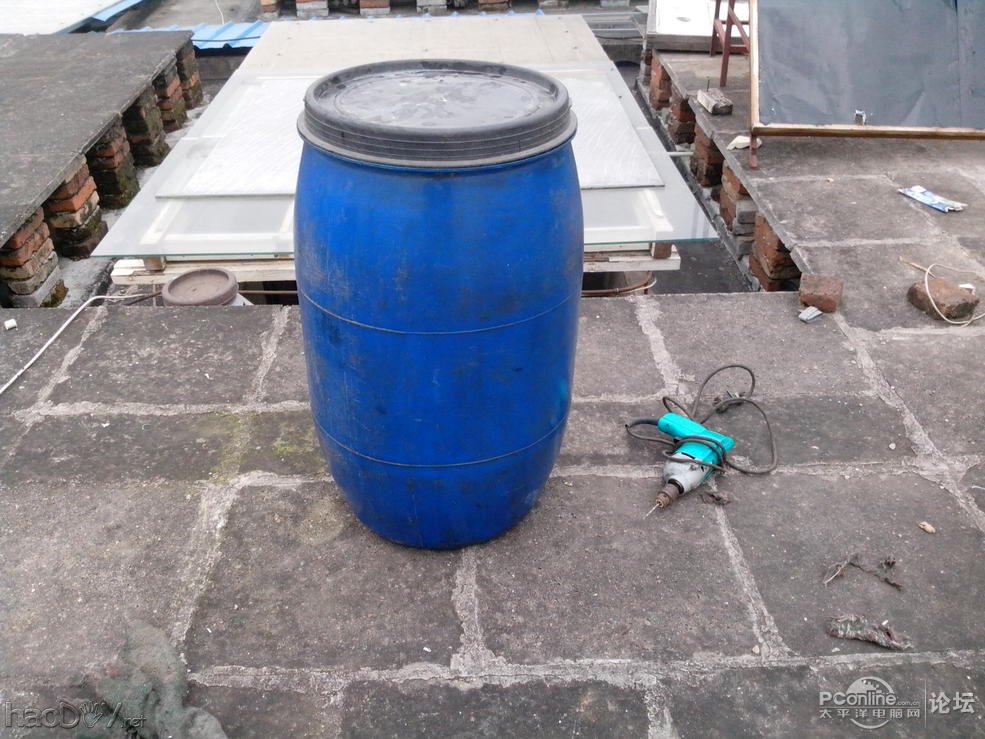

大塑料桶,
自制太阳能热水器
