自制太阳能热水器(2)

时间:2014-10-01 07:50来源:itbbs.pconline.com.cn 作者:gto9665 点击:
在底部打两4分的洞 装上水箱接头 上下水的管接在集热器与水箱间 接上水管,包上保温材料 在桶盖上打洞把用铜钱依据桶的深度做的水位计装好, 接上网线焊好,网线蓝色和蓝色是接温度计感温头 包好 盖好,给桶包上保

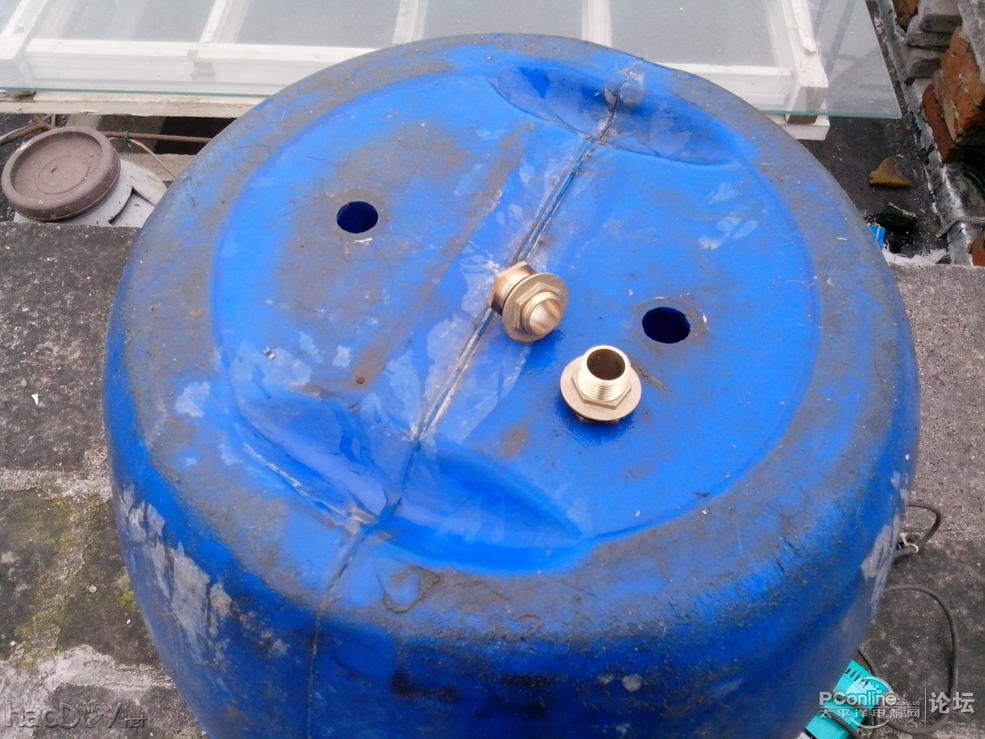

在底部打两4分的洞自制太阳能热水器

自制太阳能热水器

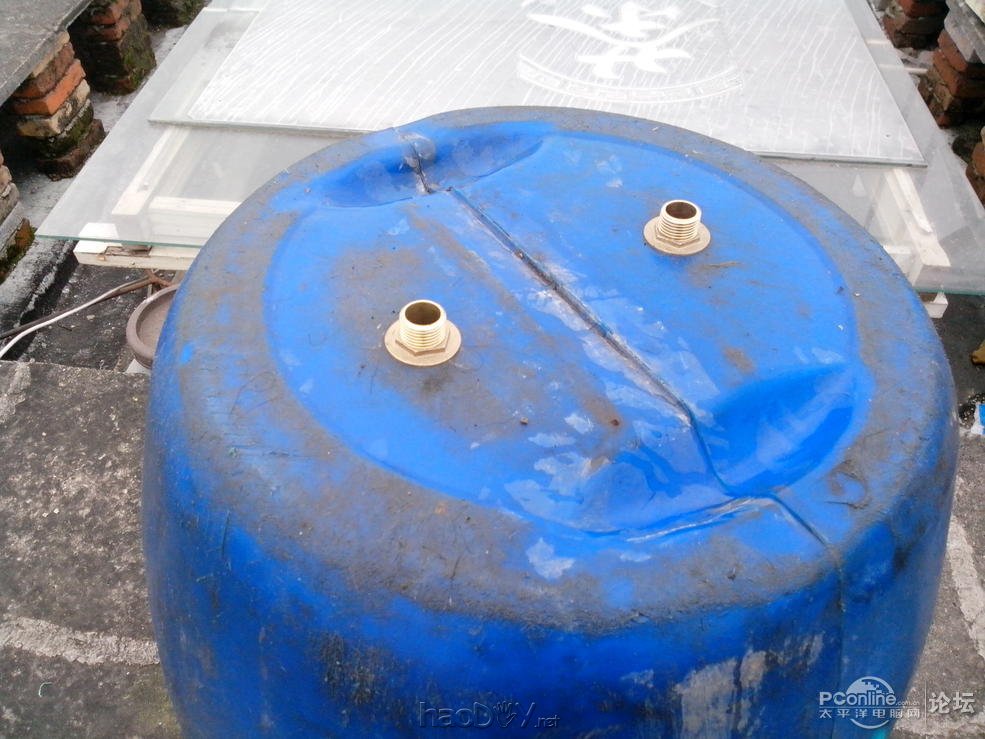

装上水箱接头
自制太阳能热水器

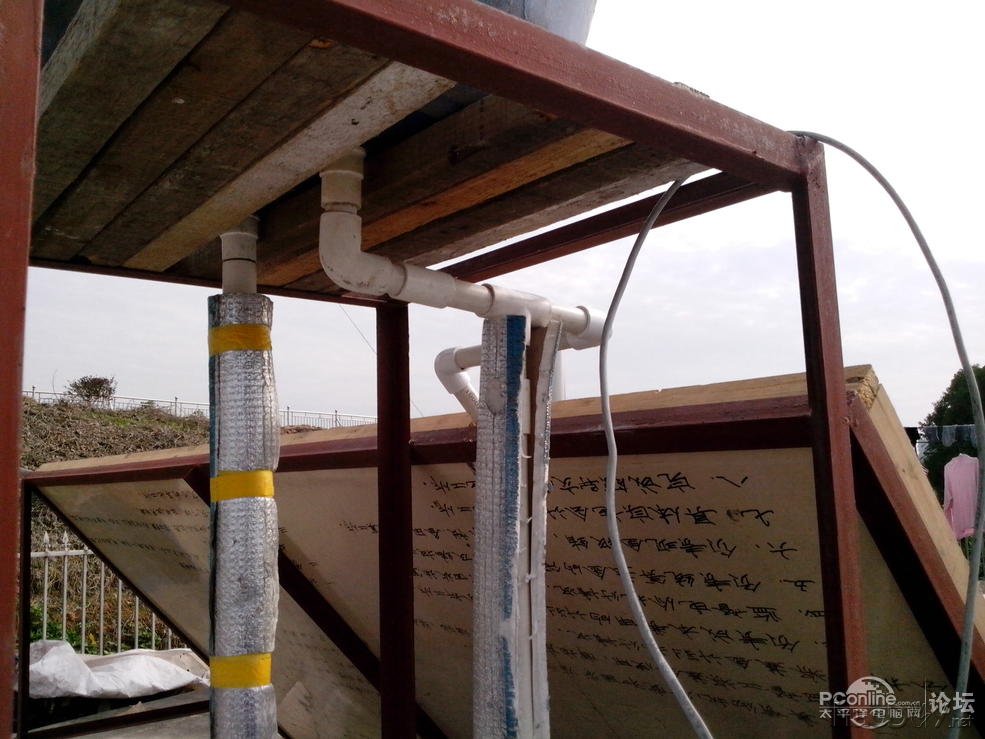

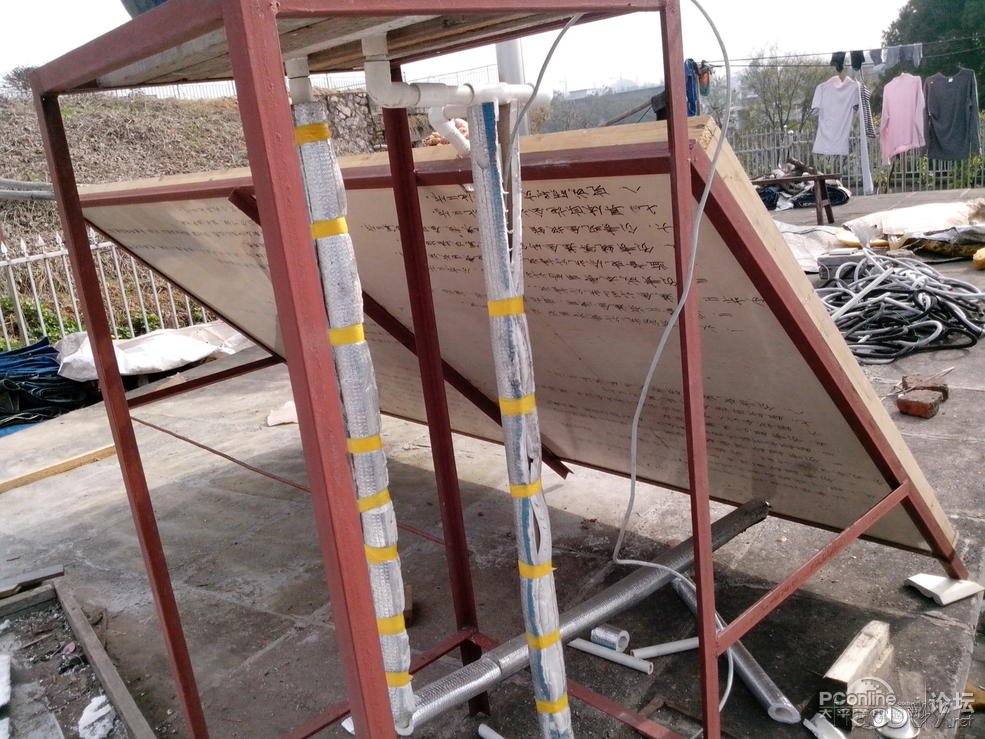

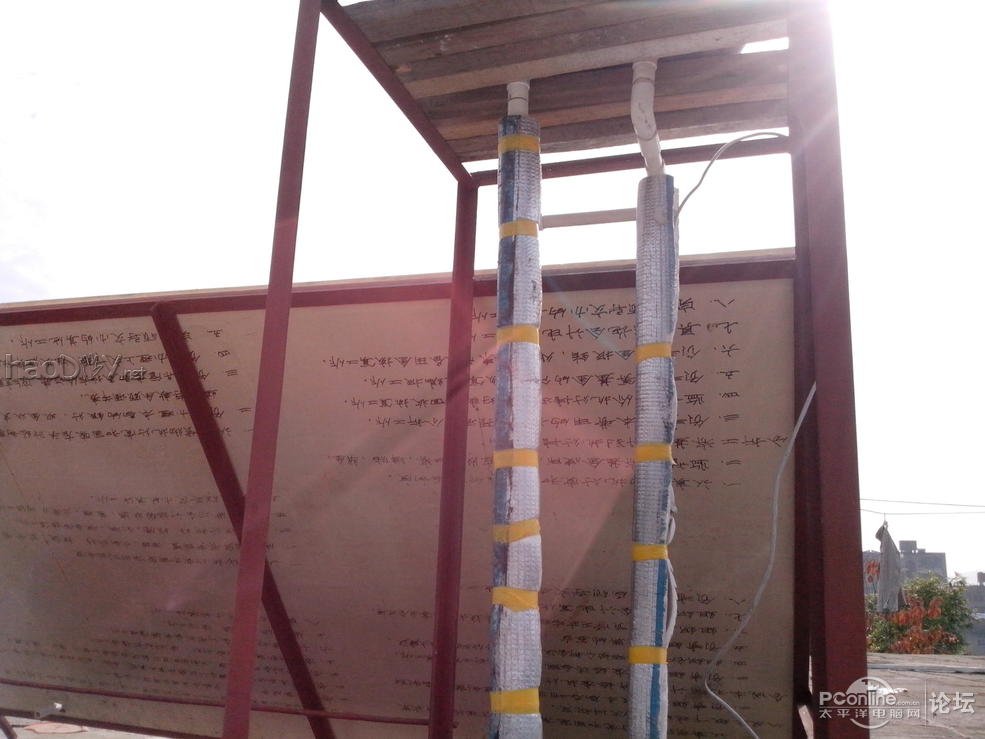

上下水的管接在集热器与水箱间


自制太阳能热水器

自制太阳能热水器

接上水管,包上保温材料自制太阳能热水器

在桶盖上打洞把用铜钱依据桶的深度做的水位计装好,自制太阳能热水器

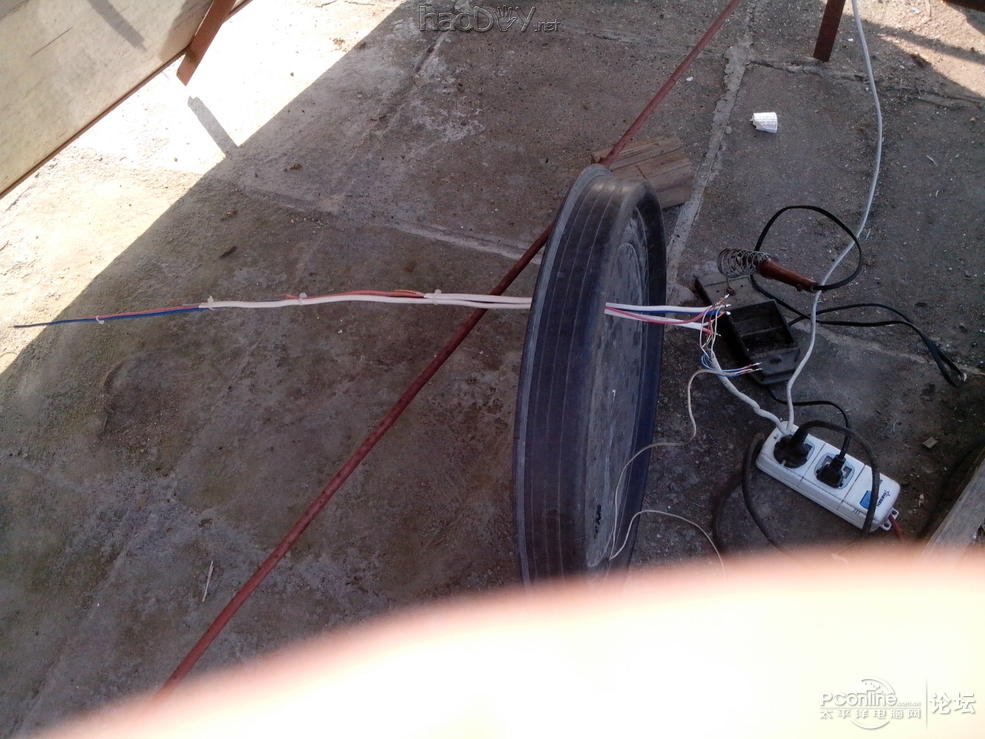

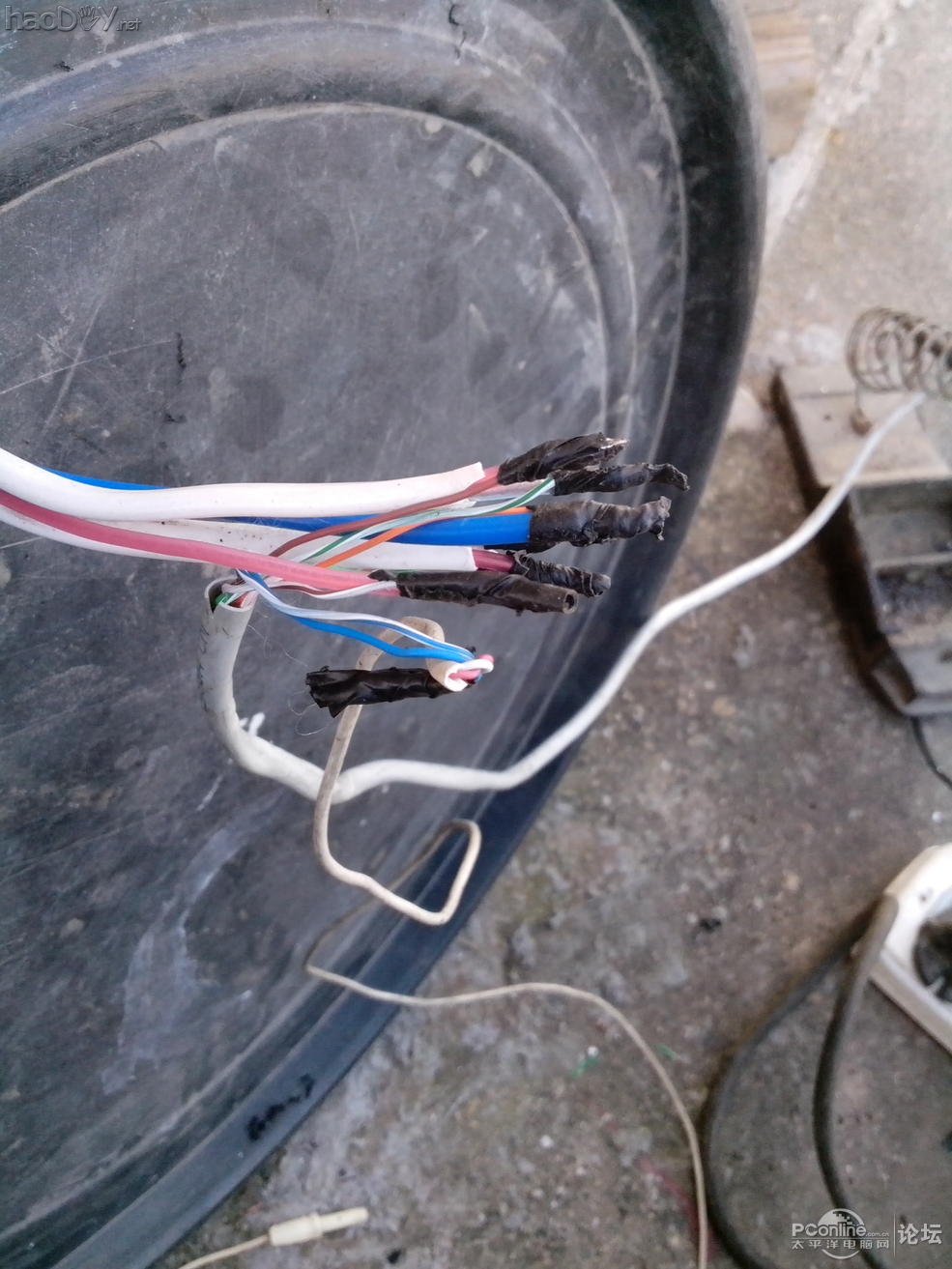

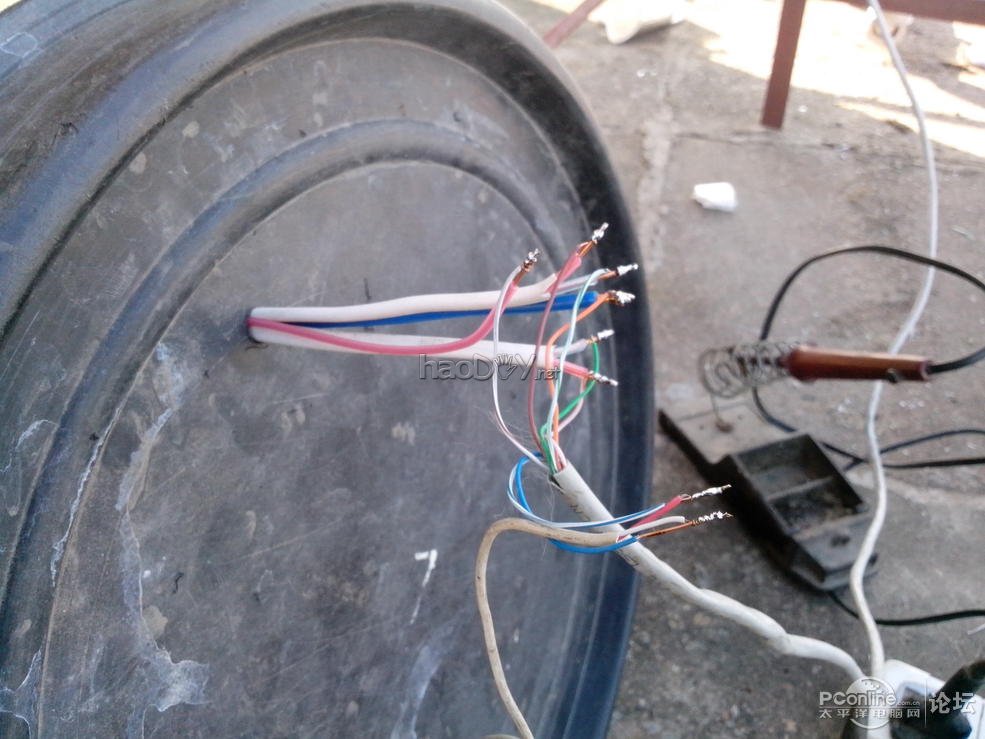

接上网线焊好,网线蓝色和蓝色是接温度计感温头自制太阳能热水器

包好
自制太阳能热水器

盖好,给桶包上保温层自制太阳能热水器

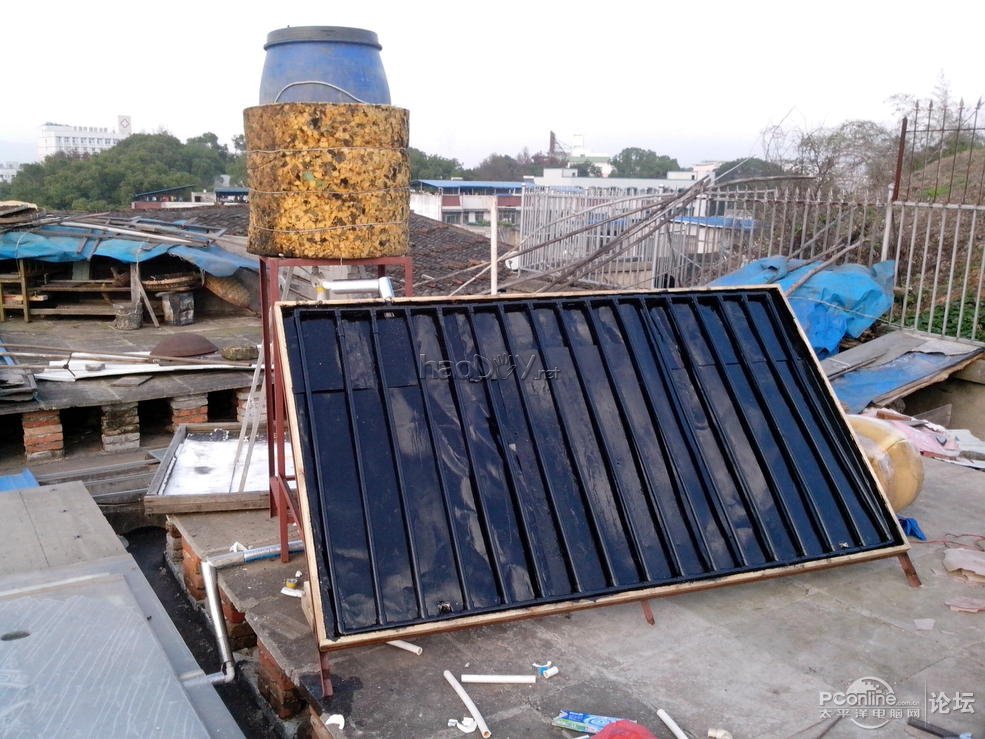

包好了,为了节省用家里能找到的旧材料一口铁锅当盖子见笑的自制太阳能热水器

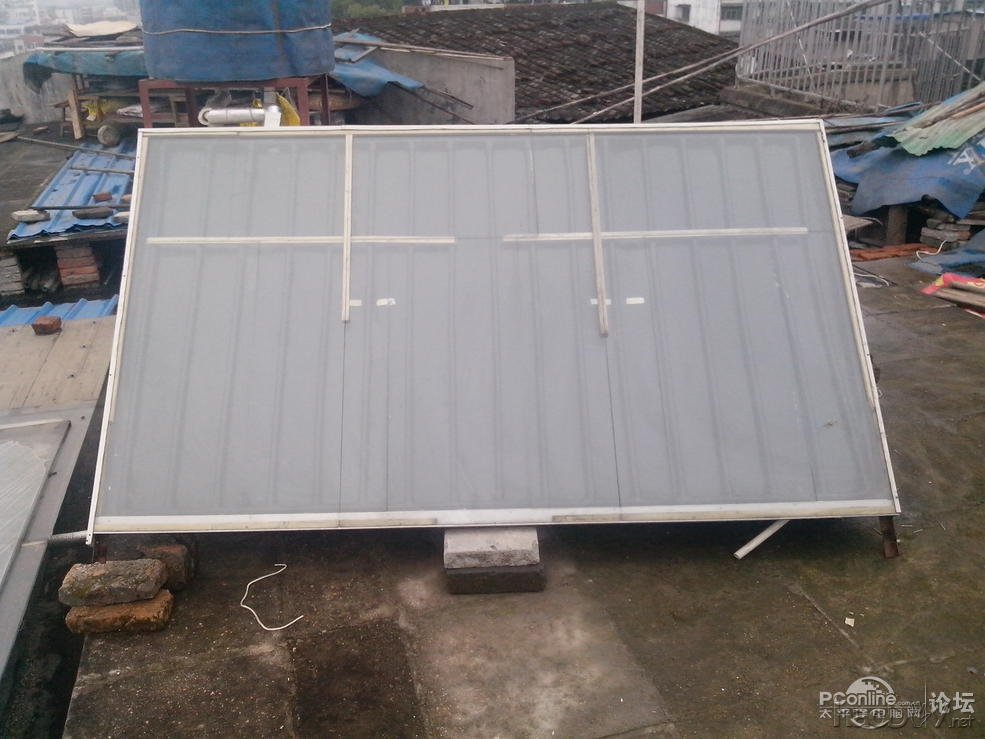

扑上玻璃,
自制太阳能热水器

玻璃是双层的用的也是旧的自制太阳能热水器

自制太阳能热水器

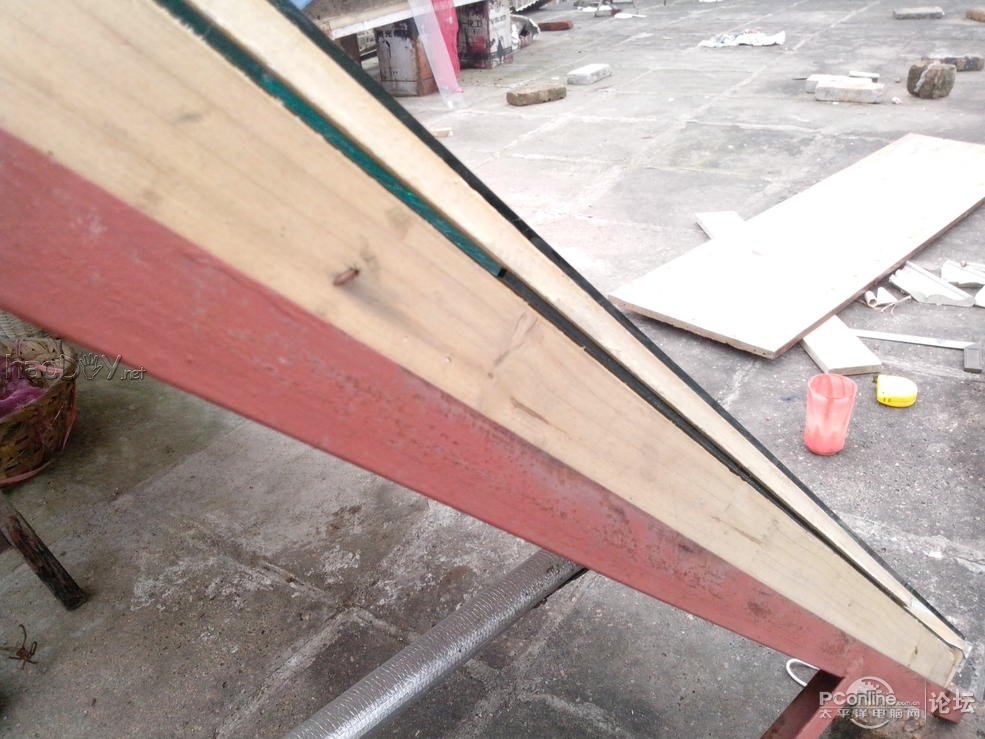

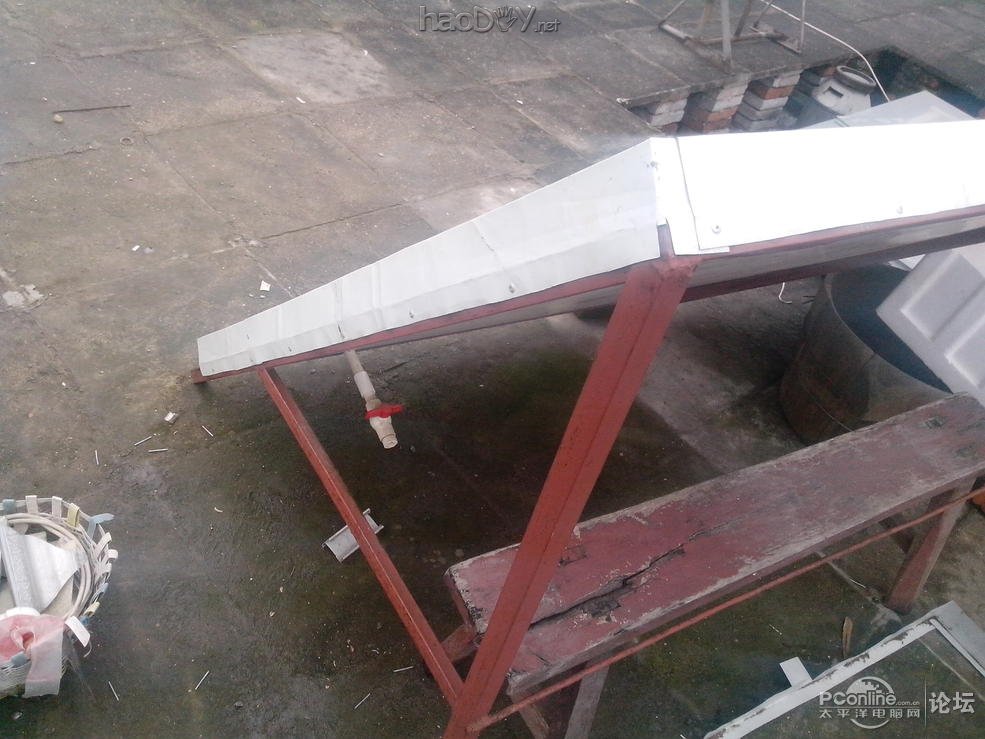

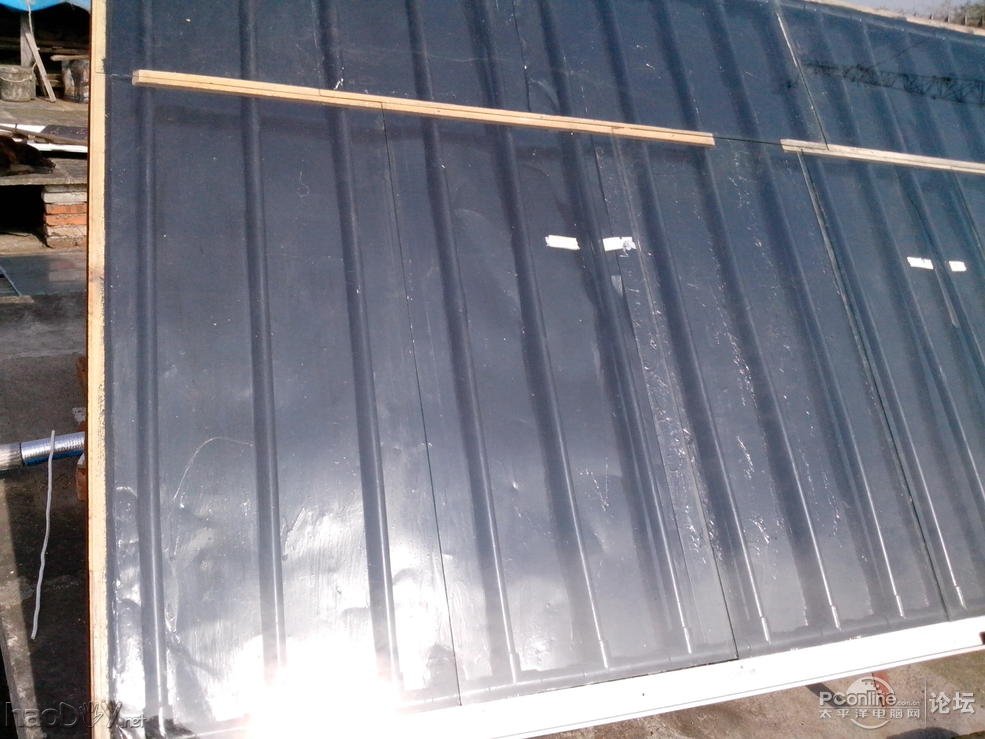

包边,
自制太阳能热水器

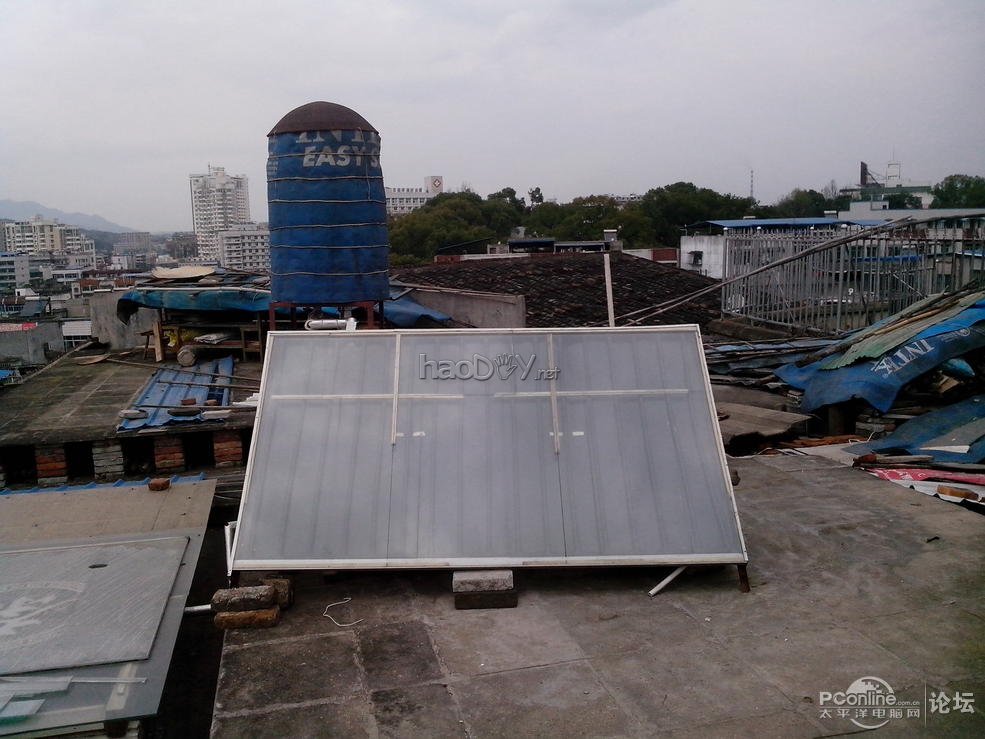

自制太阳能热水器

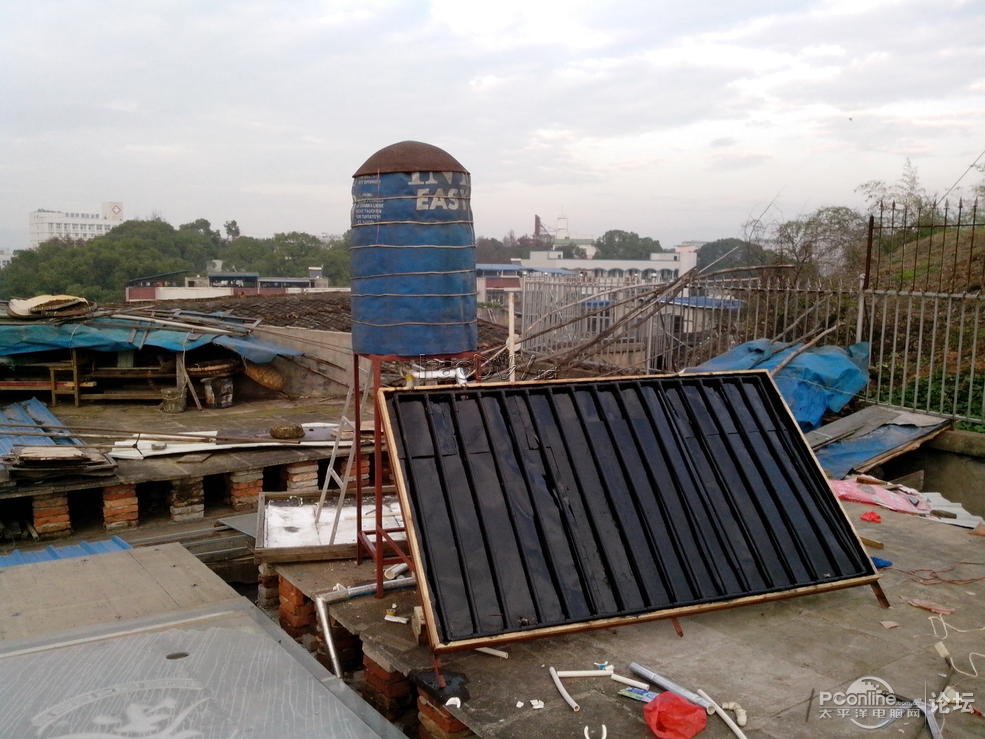

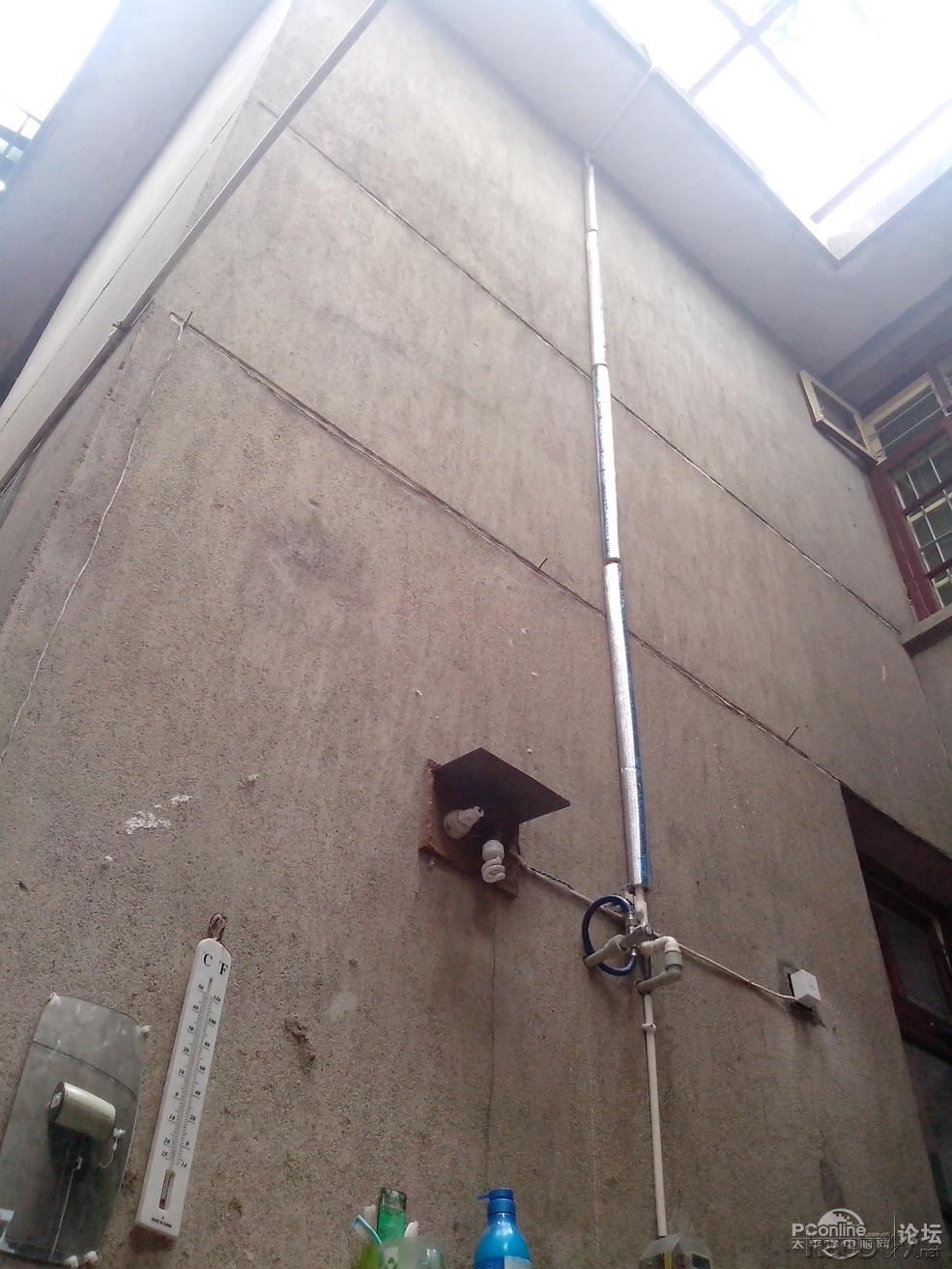

上下水管
自制太阳能热水器

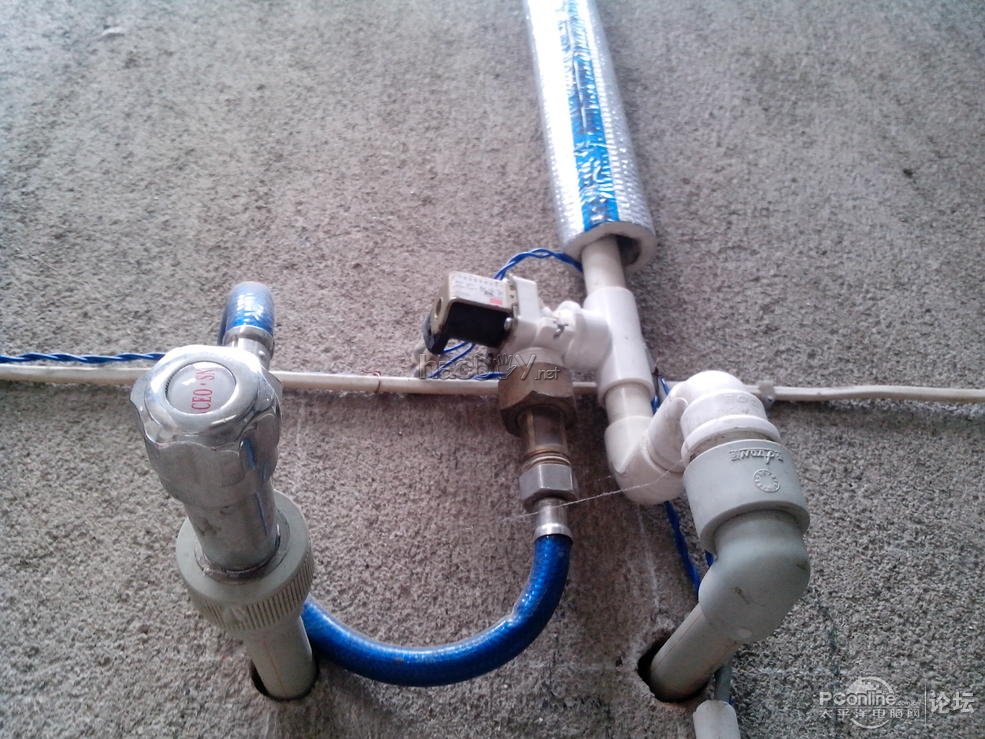

上水角阀,电控阀
自制太阳能热水器

水位显示,上水开,上水手动停,电源显示,上水显示,水温显示

自制太阳能热水器

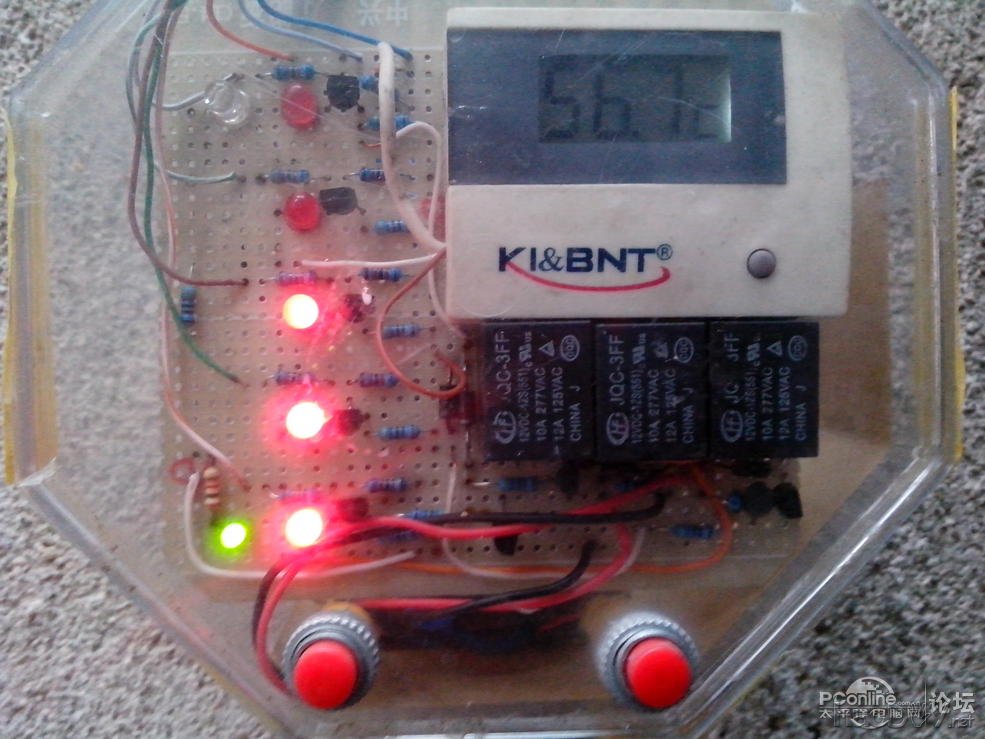

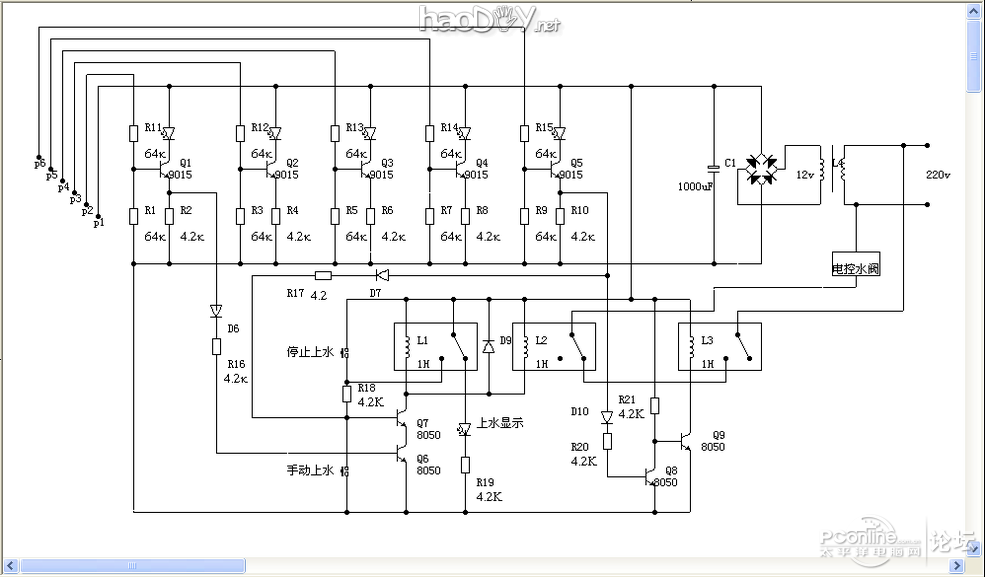

自制太阳能热水器自制太阳能热水器发现我Q1- Q5是9014,R15是8.2K !电路图上标错了
电路图,做到无水自动上水,水满自动停止上水,水位显示控制器源理,当无水时Q1结止,Q6也结止,续电器1和2常闭导通,续电器3和Q9 ,R21 电源开始就闭合导通,
电控水阀通过续电器2常开和续电器3常闭,导通工作开始上水,水位到了P2点后,Q1导通水位显示发光管1亮,
通过D6,R16使Q6导通 ,水位到了P6时Q5导通,显示5亮,通过Q5,D7.R17使Q7导通,这时续电器1和2动作,电控水阀停止
上水,当用水时水位下降Q5结止发射级电压下降,这时Q7也不会结止它通过R18和续电器1的常开得到导通电压,维持导通 (责任编辑:admin)
