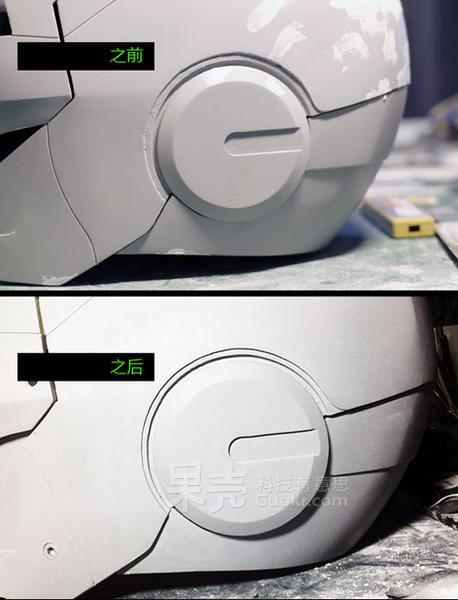

9   刻线

用针尖笔画好分线，用曲线尺辅助，小刀画刻线，最后用1mm厚度的手锉扩展（过程中捎带着补补磨磨）。

但是注意耳朵位置最外圈基本没法看...胶条伺候。

由于胶条的韧性，整个曲线很平滑，502粘好后剪掉多余的。

然后就是补土流程了。

10   上螺丝

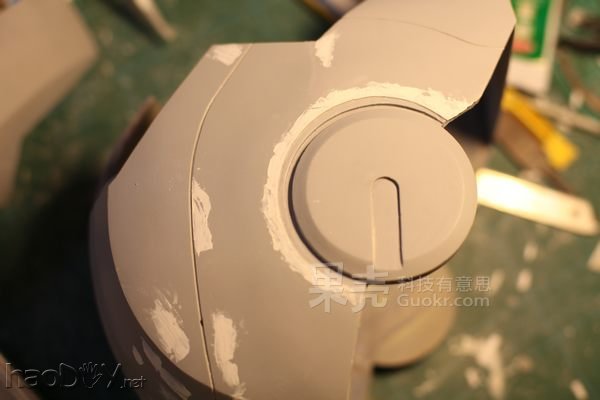

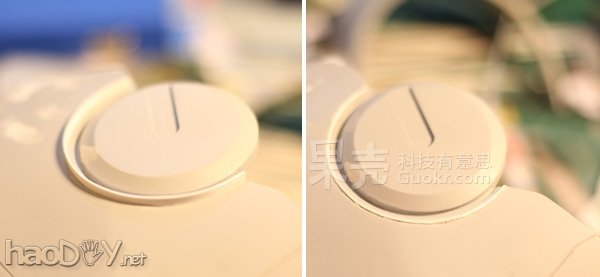

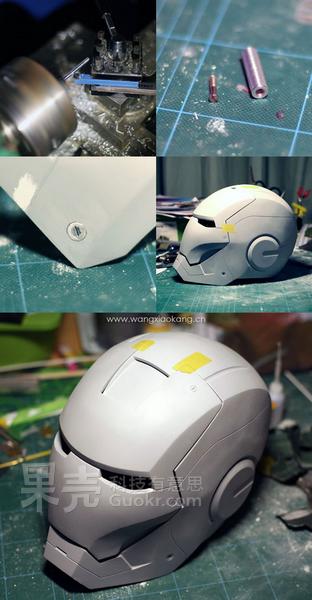

由于头盔螺丝没有现成的，它的一字并不是打通的，先用车床加工一个圆筒。

然后找一字螺丝放入中心，补土打磨后就变成我需要的了。

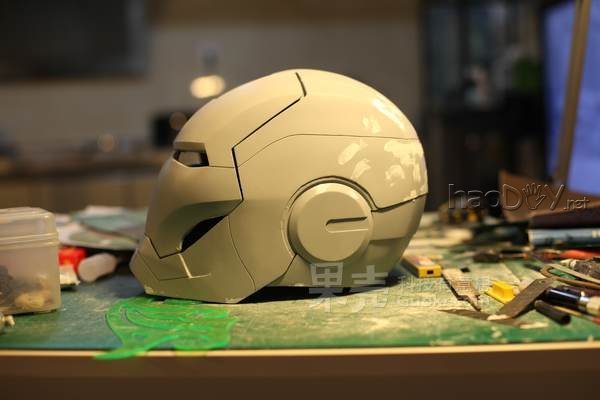

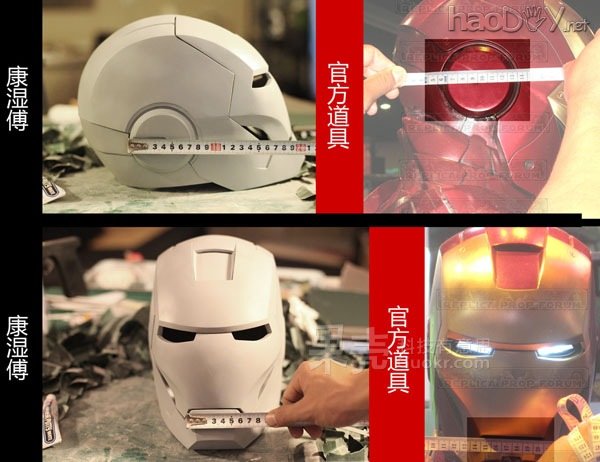

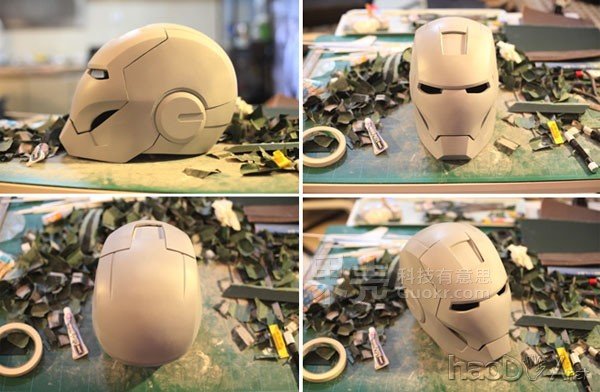

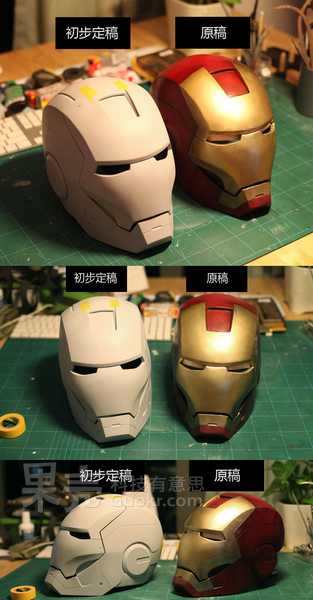

头盔外形定稿，跟之前去首映的按个测试版草稿比对一下，细心地同学一定能看出有多少改变。

11   电子机械

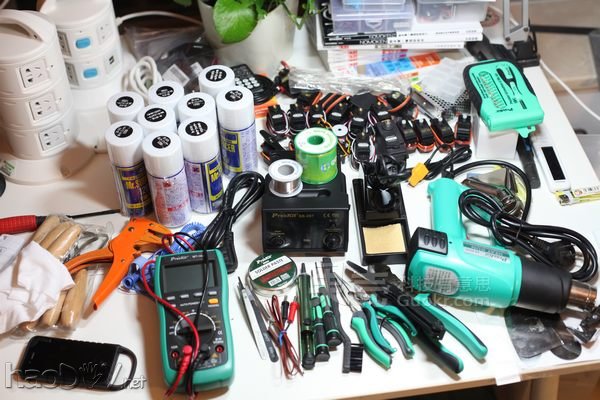

电子部分大采购，半个月工资又没了……

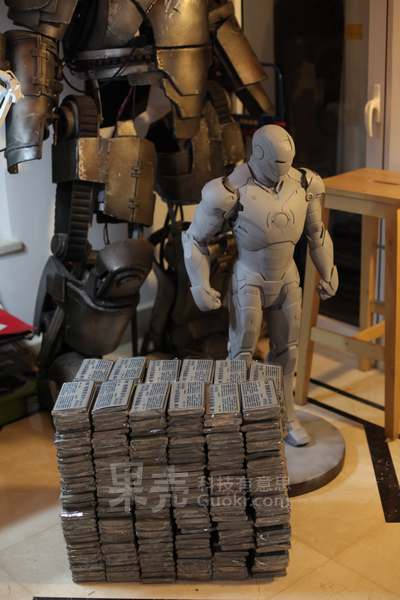

同期开工的还有全身泥塑，采购。

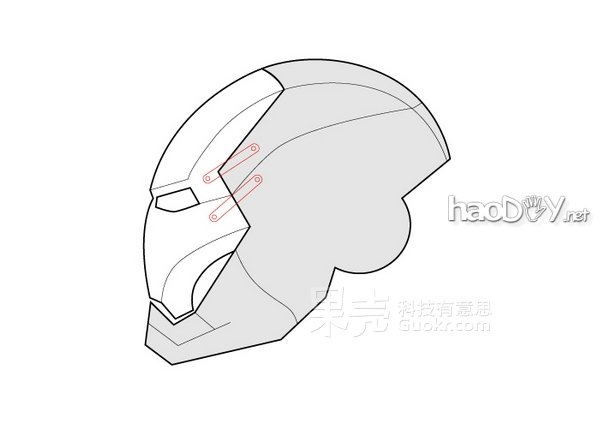

头盔开合示意图：红色是四连杆结构，仅供参考，因为曲面与型体的任何不同都会导致四点位置的变化，做头盔的同学请根据自己的头盔情况自行调整连杆长度与点的位置。

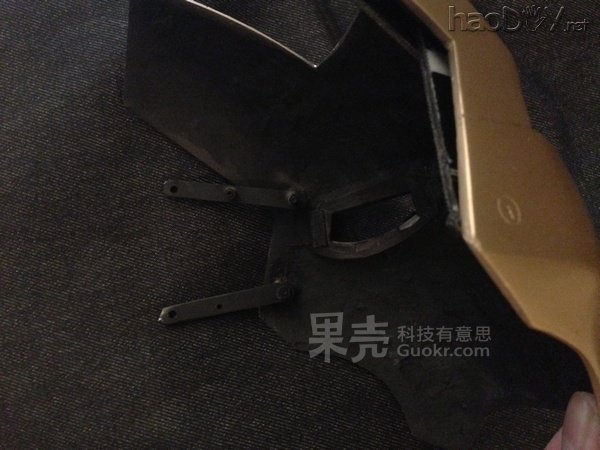

面具上的连杆，此位置仅作参考，完全按照我做，动作肯定不行，需要你一点点根据情况试验，要有耐心，否则会崩溃哦~

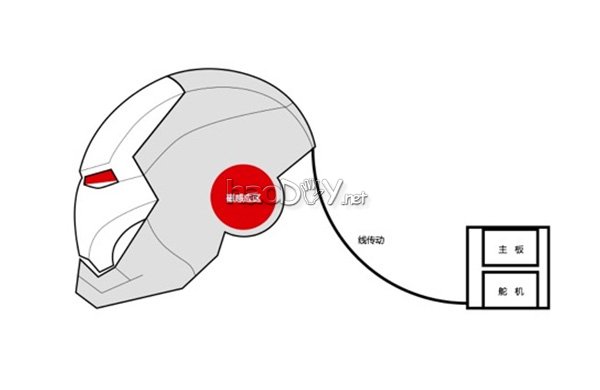

电路示意图：通过佩戴的磁戒指触摸感应区，触发开合动作，眼睛伴随渐亮渐灭。

需要代码的朋友请找 swfdong 大神（伸手注意礼貌）

通过触摸磁感应区域触发动作-舵机转动拉动面具-同时眼睛做渐亮渐灭。

(视频中没有看到我用手触摸？我是绝对不会说我用了脑电波模块，通过意念控制的开合的!)

开合测试视频。



眼睛发光一直困扰我很久，在经过led灯泡柔光与led冷光板的种种试验与效果对比后，最终发现液晶背光板最完美，它亮度适中（镜头中不会次边而且看上去很亮，甚至还会稍微发蓝）、柔光效果好、可以通过电路直接驱动进行渐亮渐灭（冷光条就不行）

很多朋友问我会不会亮瞎双眼，答案是不会的，发光板的意思就是单面发光，其他五面都遮光了，比如说你咱在电视后面，怎么会亮瞎双眼呢？

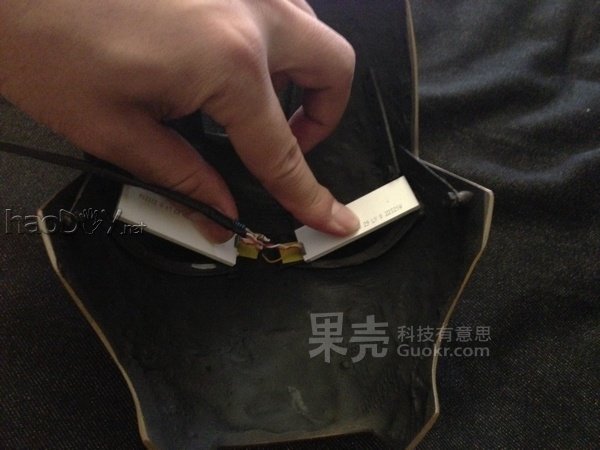

安装位置示意，注意发光板下面的空隙。 (责任编辑：admin)
