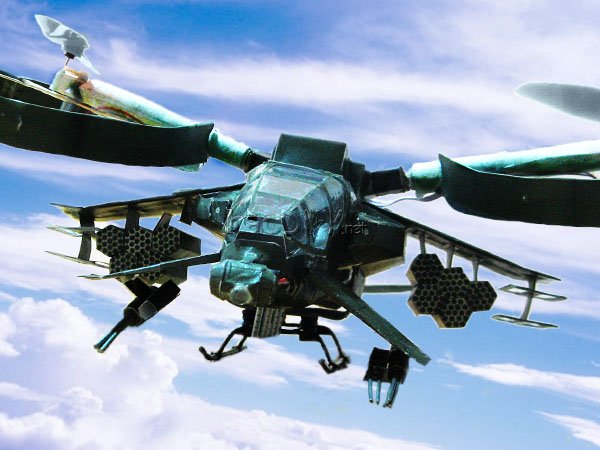

diy阿凡达武装直升机:13岁初中生的DIY

时间:2013-01-24 12:02来源:网络 作者: 点击:
制作时间:1-2天 制作难度:★★★★★ GEEK指数:★★★★☆ 提到这个直升机,那名气可真是不



diy阿凡达武装直升机:13岁初中生的DIY

  制作时刻:1-2天

  制作难度:★★★★★

  GEEK指数:★★★★☆



  提到这个直升机,那名气可真是不小。在影戏《AVATAR》中,人类的“地狱之门”基地里然则随处少不了它的身影。运输粮食弹药,职员,护航,作战……这个直升机的英文原名叫做 AT-99“Scorpiton”Gunship。在这里之以是“阿凡达武装直升机”这个名字而不是它的译名,是由于它的译名可谓格式百出。像什么“天蝎座武装直升机”,“蝎子武装直升机”,“毒蝎武装直升机”,等等等等。以是爽性来个普通易懂的!


  1 器材和原料

  ● 铰剪

  ● 刻刀(美工刀,笔刀都行)

  ● 垫在刀下面的垫板可能旧报纸

  ● 白乳胶

  ● 尖嘴钳

  ● 台钳(没有也行,只是加工时没那么利便)

  ● 相同牙医用来拔牙的那种钳子,不知叫什么

  ● 电烙铁

  ● 焊锡,松香

  ● 双面胶,透明胶∕胶带

  ● 502(刹时强力胶)

  ● 稳压电源(电池都行,用来给飞机供电试飞的)

  ○ 形状用的是一个纸模,在 这里 可以下载

  ○ 塑胶片(像证件套那些)

  ○ 直升机模子升降架

  ○ 减速电机*2

  ○ 加固用的铜丝,铁丝,可能回形针

  ○ LED*2(内置闪烁芯片的,另一个白光)

  ○ 牙膏盒

  ○ 牙签(几十根吧,把牙签瓶拿来就行了)

  ○ 电线航模用减速组*2

  ○ 螺旋桨*2

  ○ 无线遥控电路(可以带三个电机)

  ○ 拨动开关*2

  ○ 航模用锂电池



  以下为没有无线电装备的选

  ○ 排线(12芯)

  ○ 按压开关*4

  ○ 拨动开关

  ○ 可调电阻(500Ω)



  2 主翼兵器

  2.1 导弹发射巢



diy阿凡达武装直升机:13岁初中生的DIY

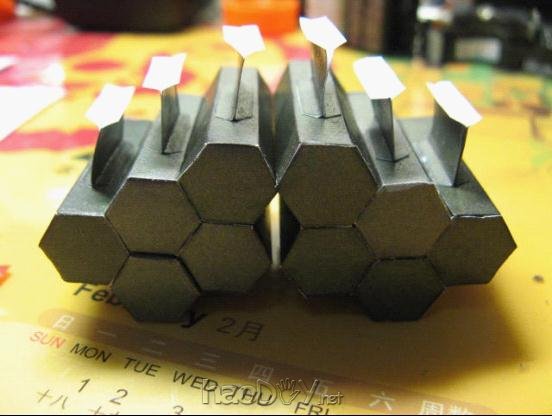

  ● 从零件库(就是图纸上)裁下相干零件,然后弯折,粘贴成型。

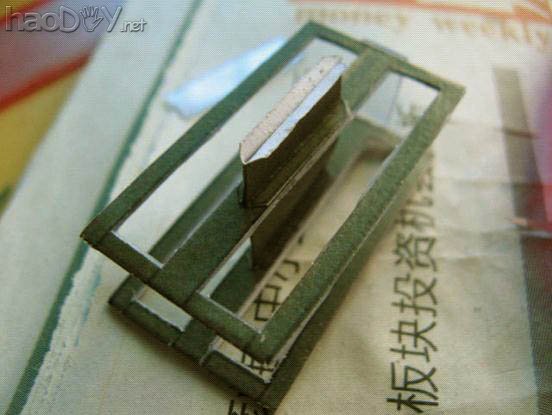

  2.2 导弹架



diy阿凡达武装直升机:13岁初中生的DIY

  ● 同上,从图纸上裁下相干零件,这里我用了塑料片来加固。



  3 驾驶舱(机头)部门

  3.1 内部



diy阿凡达武装直升机:13岁初中生的DIY

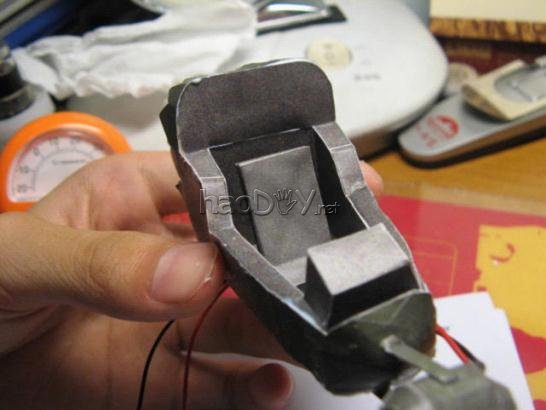

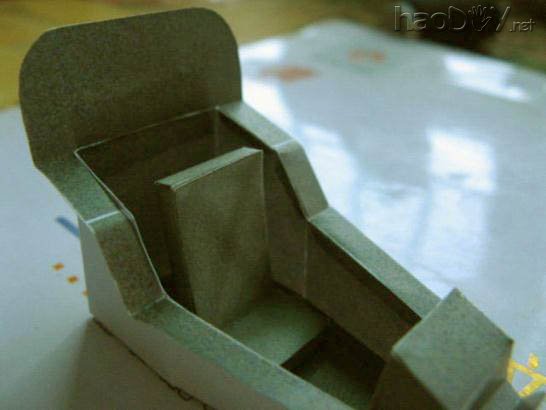

  ● 别离做好座椅和驾驶舱内部,粘合,落成。



  3.2 外部



diy阿凡达武装直升机:13岁初中生的DIY

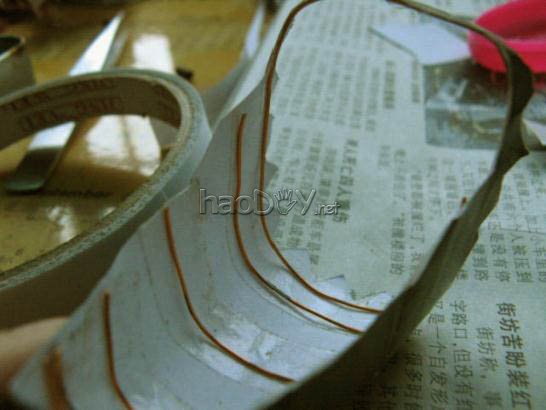

  ● 做好机头部门,内里用铜丝来加固。



diy阿凡达武装直升机:13岁初中生的DIY

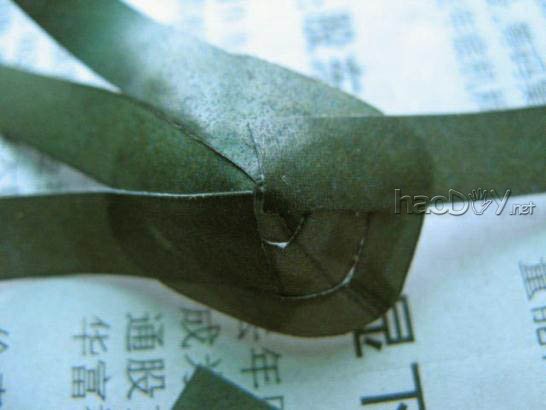

  ● 由于之前的零件计划也许有一些小失误,要用其余的零件来加固。这是机头的尖。



  3.3 将表里部团结



diy阿凡达武装直升机:13岁初中生的DIY

  ● 将表里部组合起来。(旁边的电线是飞行灯的)。



diy阿凡达武装直升机:13岁初中生的DIY

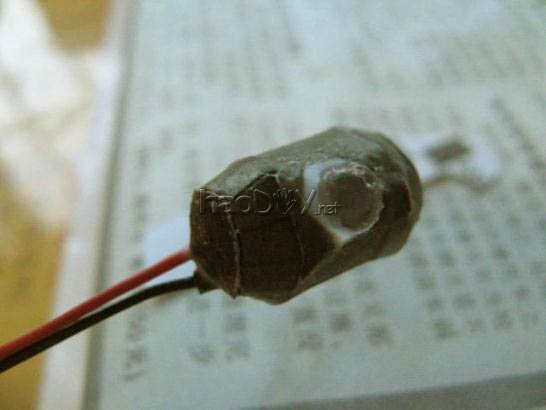

  ● 飞行灯特写,用了一个4.5V的白光LED。

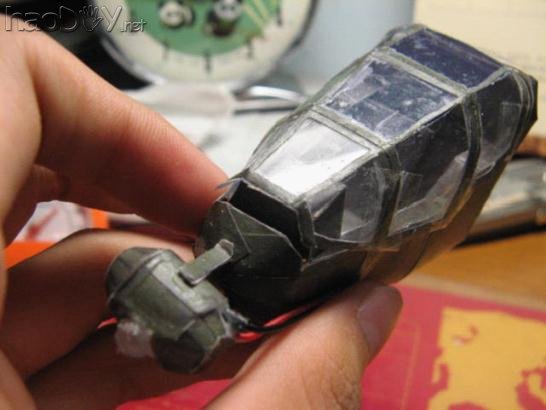

diy阿凡达武装直升机:13岁初中生的DIY

  ● 这里的驾驶舱玻璃同样是回收的塑料片,也许因为塑料片较量硬,不能完全盖起来





  3.4 前翼兵器(机枪)



diy阿凡达武装直升机:13岁初中生的DIY

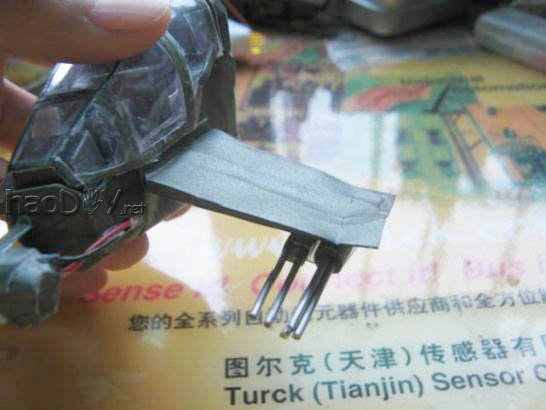

  ●这里的枪管回收了焊锡丝



  4 机尾部门

  4.1 机尾



diy阿凡达武装直升机:13岁初中生的DIY

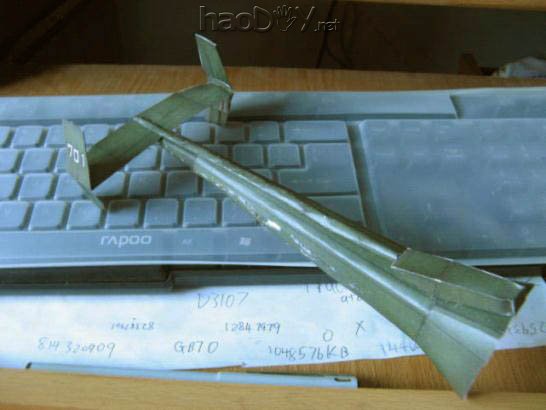

  ● 把三张纸卷成喇叭形再套在一路



  4.2 尾翼



diy阿凡达武装直升机:13岁初中生的DIY

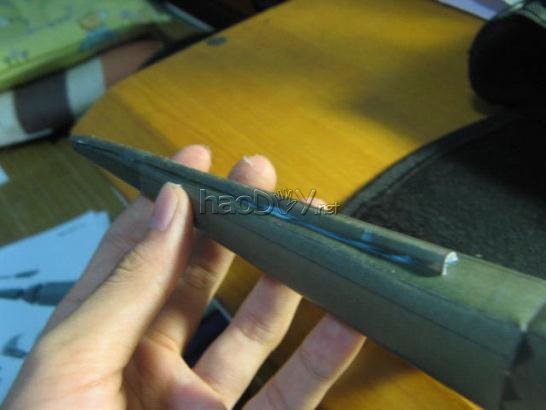

  ● 机尾结尾两侧都有这样的尾翼,内里用铜丝加固。



  5 机身部门



diy阿凡达武装直升机:13岁初中生的DIY

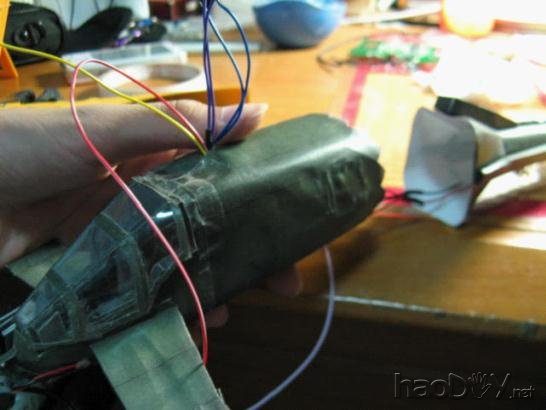

  ● 把机头机尾用纸筒连在一路就根基成型了。内里之前装了遥控电路板,此刻拆了,改线控了。



diy阿凡达武装直升机:13岁初中生的DIY

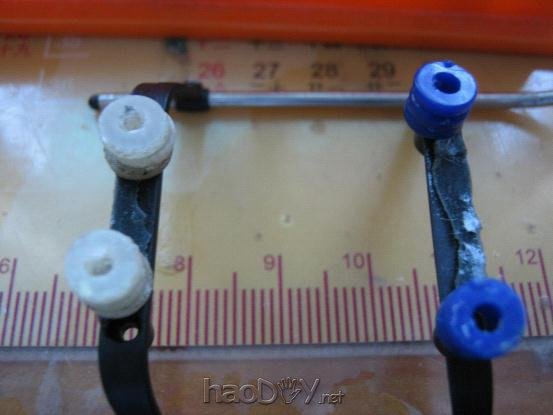

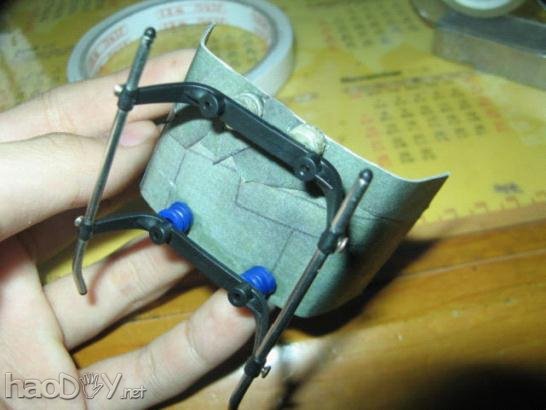

  ● 对升降架举办小小的改革(用垫片把它加高)。



diy阿凡达武装直升机:13岁初中生的DIY

  ● 粘在硬纸壳上(用了废的零件来“上色”),然后粘在机身底部,机舱部门落成。



  6 动力部门

  6.1 节制部门



diy阿凡达武装直升机:13岁初中生的DIY

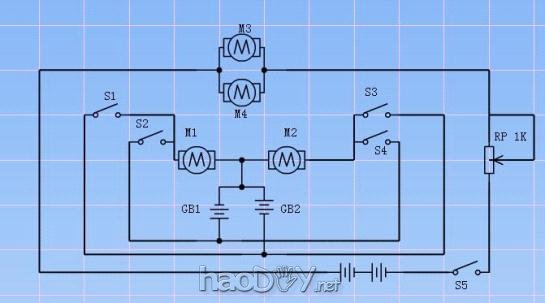

  ● 这是部门电路图,看得懂吗?呵呵



  ● 表明一下,S1跟S2是节制M1开关以及正反转的。S3跟S4是节制M2开关以及正反转的。S5是节制M3,M4的开关的,RP是节制M3,M4的转速的。M1,M2是摆动旋翼的,以此来节制风向,进一步节制飞机的偏向的。而M3,M4就不消说了吧?发动旋翼发生升力的。这里之以是把GB1 GB2和GB3分隔是由于两个电机的额定电压差异…其时买的时辰怎么就没想到这一点啊…囧…



diy阿凡达武装直升机:13岁初中生的DIY

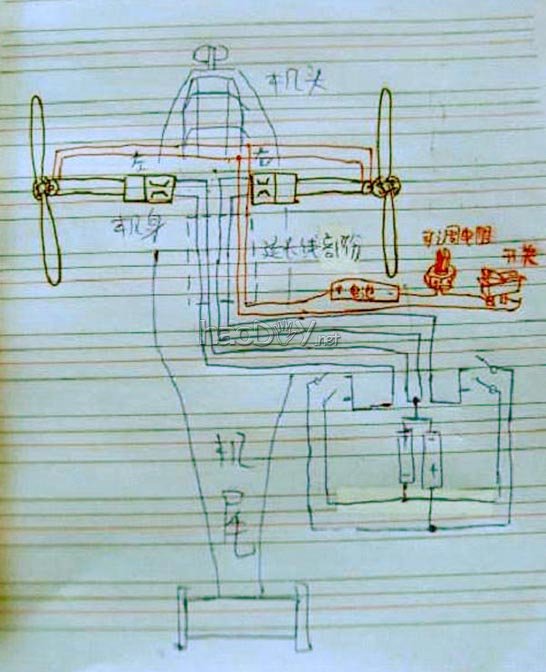

  ● 尚有童鞋看不懂?那就来张普通易懂的吧。



diy阿凡达武装直升机:13岁初中生的DIY

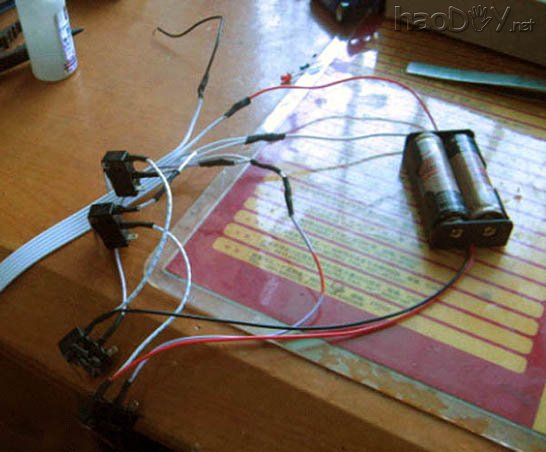

  ● 飞线啊~~~呵呵。



diy阿凡达武装直升机:13岁初中生的DIY

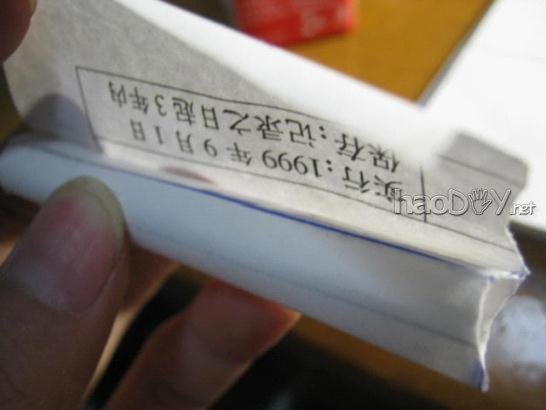

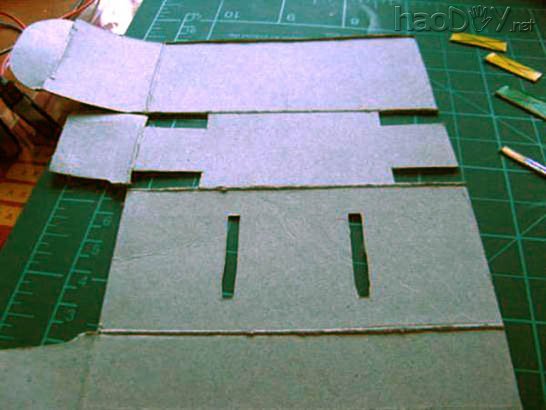

  ● 没用全能版,由于独一几个元件,行程开关装不上去,以是我抉择本身画一个……把牙膏盒睁开,描好线,镂空,遥控器该暴露来的对象就所有暴露来了。



diy阿凡达武装直升机:13岁初中生的DIY

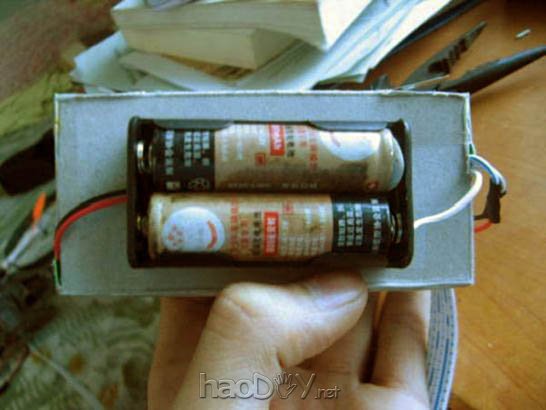

  ● 做好了,装上电池。



diy阿凡达武装直升机:13岁初中生的DIY

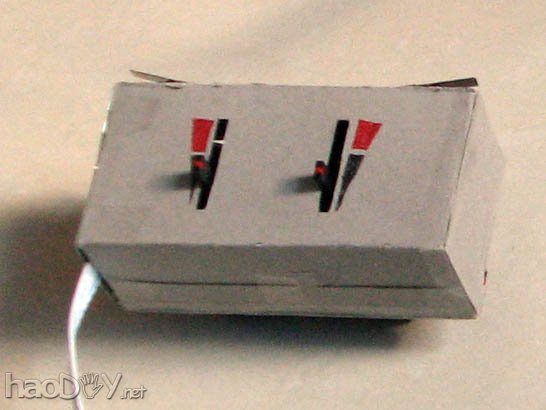

  ● 用于给电机调速的两个可调电阻(左边拉上去,面临机头左边的旋翼就动弹,右边拉上去,面临机头右边的旋翼就动弹)



diy阿凡达武装直升机:13岁初中生的DIY

  ● 做个表明。按下左边的“正转”或“反转”,则面临机头的左边旋翼正转或反转;按下右边的“正转”或“反转”,则面临机头的右边旋翼正转或反转。





  6.2 动力部门



diy阿凡达武装直升机:13岁初中生的DIY

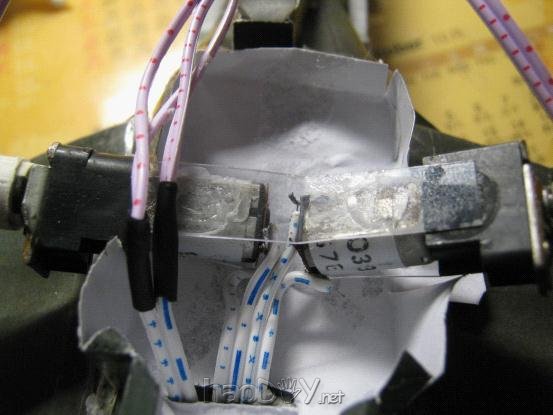

  ● 用塑料片+502把电机牢靠起来了(画面右边的四根排线是节制摆动电机的正反转的,左边的两根排线是毗连并在一路的两个主动电机的)。



diy阿凡达武装直升机:13岁初中生的DIY
