自制DIY微型泡沫机床

时间:2013-01-24 11:42来源:网络 作者: 点击:
所需材料:6V电池盒6V马达手机充电器直流电源插座(可配充电器插头)飞轮(需另制)16mmPVC三通及卡座说明:飞轮要求比较严格,中心开孔必须与马达轴配套(紧配

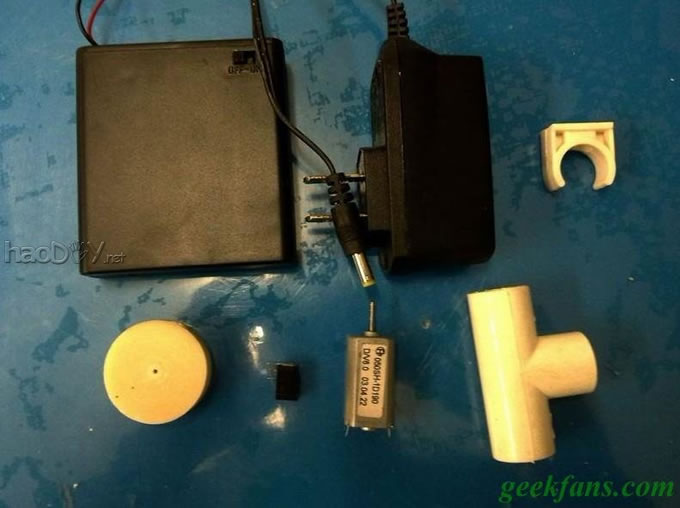

  所需原料:6V电池盒 6V马达 手机充电器 直流电源插座(可配充电器插头) 飞轮(需另制) 16mmPVC三通及卡座

自制DIY微型泡沫机床

  声名:飞轮要求较量严酷,中心开孔必需与马达轴配套(紧配),外径提议40mm阁下为宜,最好找人用机床加工。PVC三通及卡座的规格,以及电池盒、电源等,以得当所选马达的外径及电压参数为准——虽然,也可以反过来选取原料,首要看小我私人的前提了。

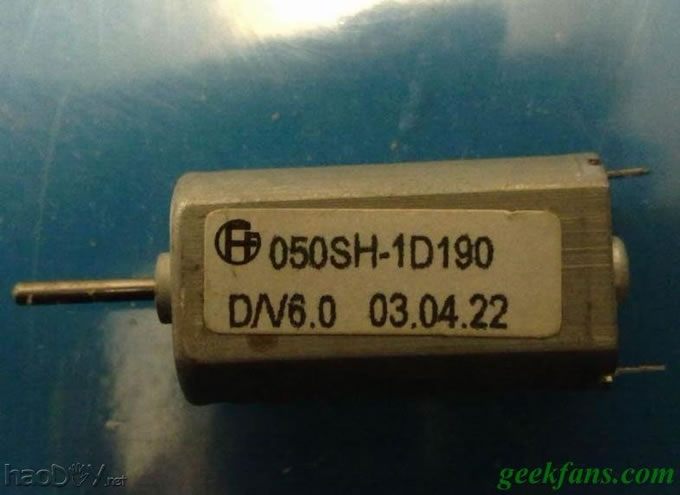

  这是我选用的马达。功率够用了。



自制DIY微型泡沫机床

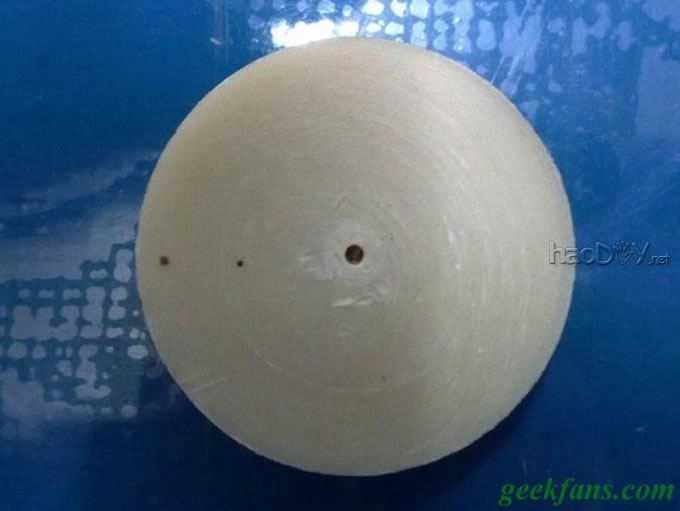

  这是用车床其它加工的飞轮,用尼龙棒车的。做工有点粗拙,请无视。飞轮的浸染:牢靠工件和增进惯性



自制DIY微型泡沫机床

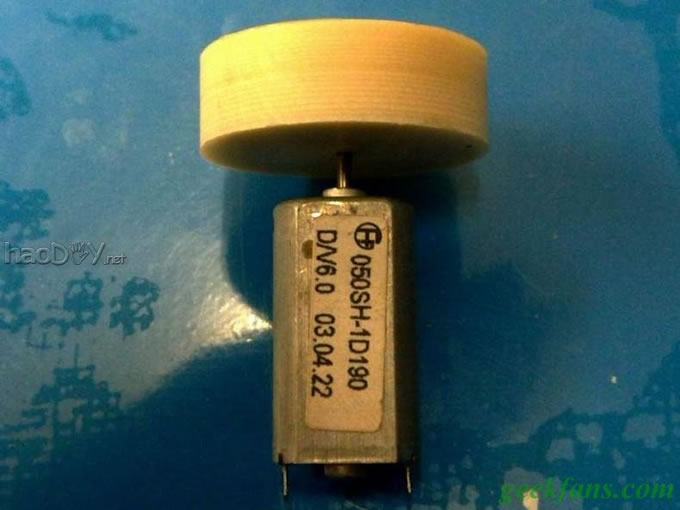

  马达与飞轮紧配起来。着实,到这一步,一个最浅显的泡沫车床算是根基完成了——只要接通电源并在飞轮上贴上工件,就可以加工啦



自制DIY微型泡沫机床

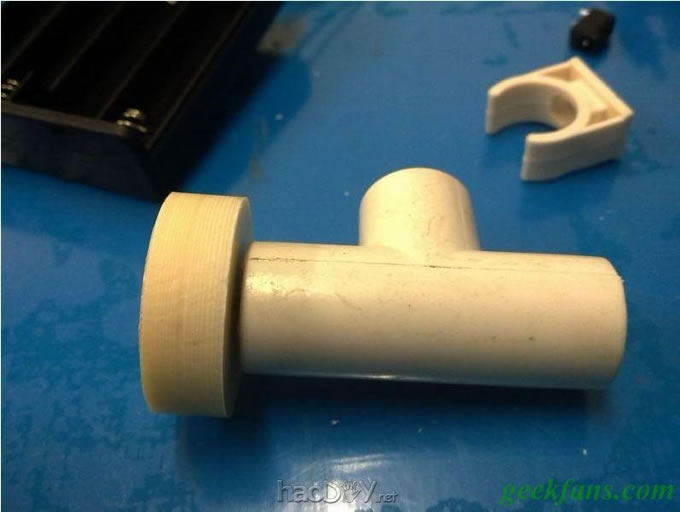

  把马达套进PVC三通内里去。这一步也许有些小贫困,首要是马达的外径和三通的内经不必然匹配。可以通过扩大三通内经或在马达表面缠绕胶带的要领予以办理。



自制DIY微型泡沫机床

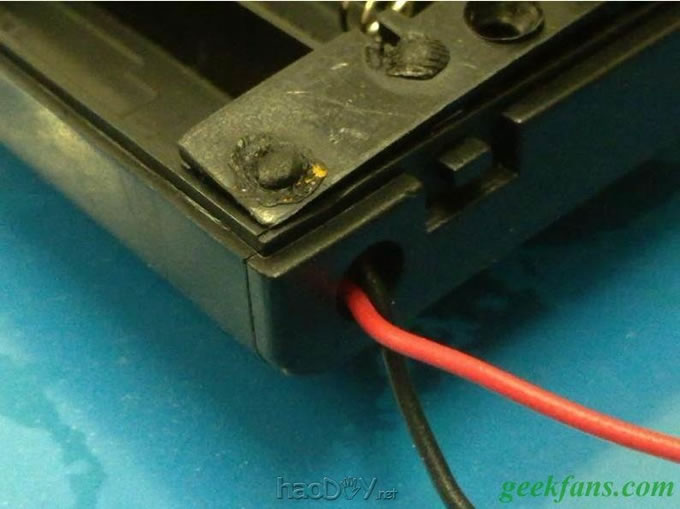

  于是开始加工电池盒了。把导线往盒子里抽归去,操作这个现成的孔作为电源插孔……这一步有点伟大,每小我私人的电池盒也许纷歧样,欠好说。总之就是把电源插座安装到盒子内里(虽然,何在表面也行),并与电池盒的“电路”并联起来,目标有二:可操作电源供电,也可用电池供电,以利便室外行使。



自制DIY微型泡沫机床

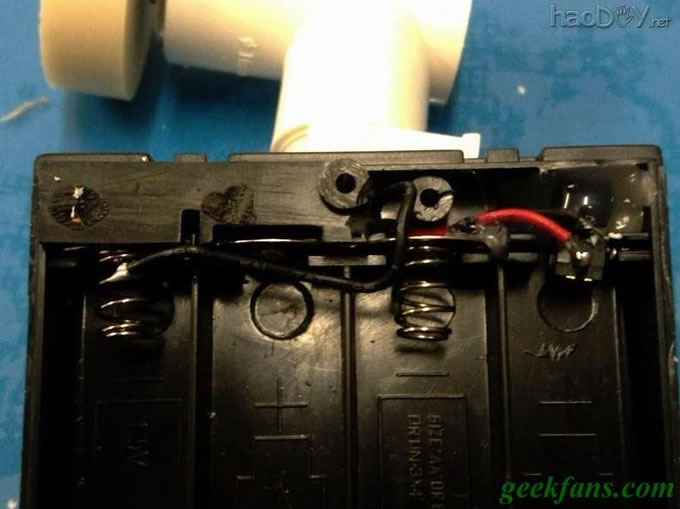

  安装好的电源插座及并联电路



自制DIY微型泡沫机床

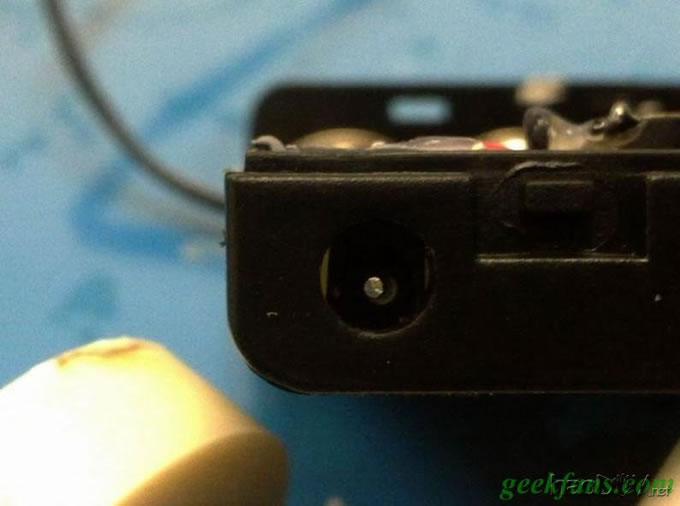

  务必记得调解电源插座的位置,必然要可以或许让电源插头顺遂插进去。



自制DIY微型泡沫机床

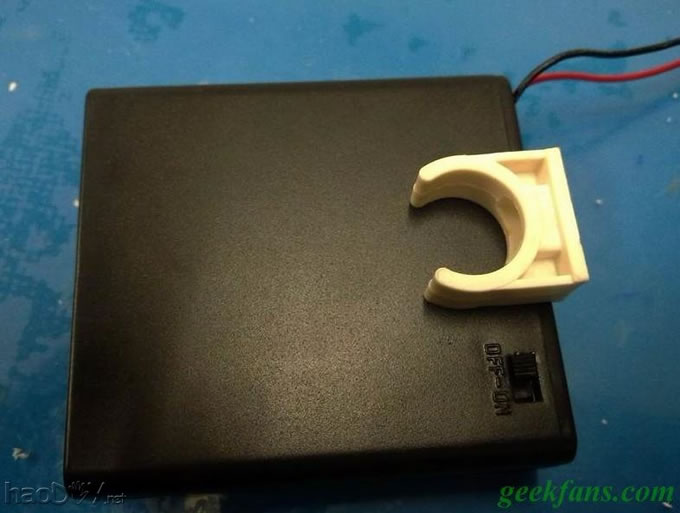

  然后粘合PVC卡座,用502快干胶就很不错。



自制DIY微型泡沫机床

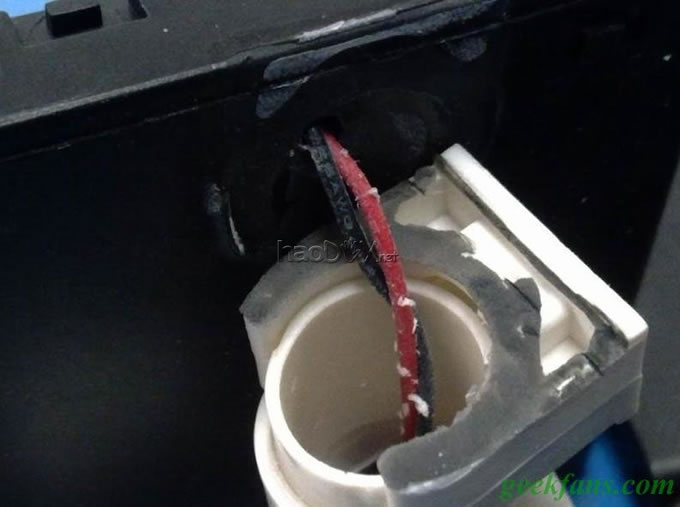

  在卡座困绕范畴内的某个吻合的位置打孔(健忘拍片了),引出导线,并与马达焊接。(这是其后暴力拆解补拍的片片,有些凶狠)



自制DIY微型泡沫机床

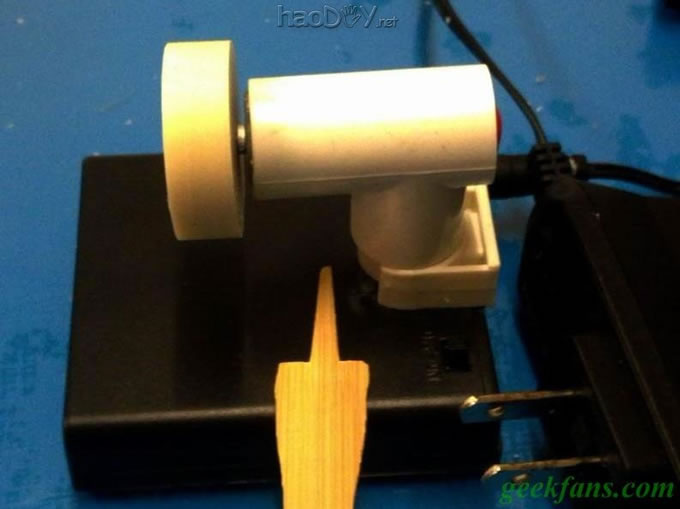

  最后完成的样子。(哦,有二点健忘交待了:一是PVC三通最好按照马达的长度锯掉一截;二是筹备一段长度约为40mm、外径16mm的PVC管,插到三通和卡座内里毗连,用502牢靠)



自制DIY微型泡沫机床

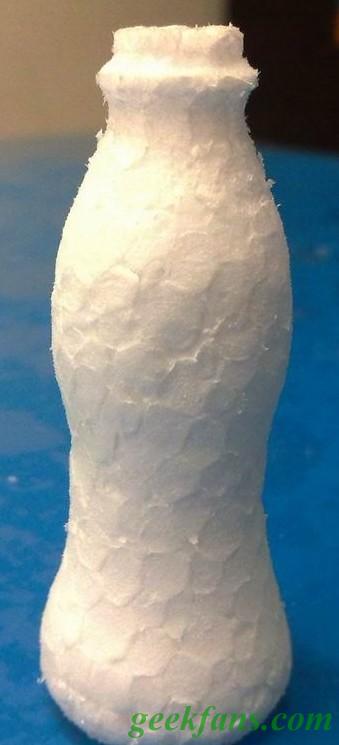

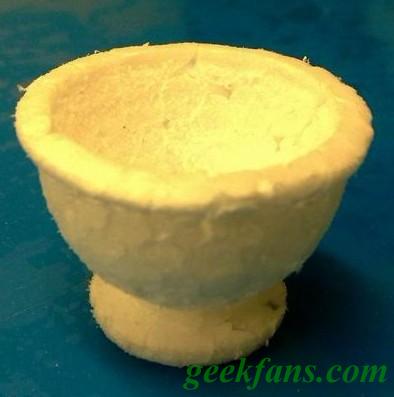

  刀具的制作无需赘述了吧?不外,提示一点,这个车床不光可以加工火箭头锥,往往回转体布局的东东貌似都可以加工出来,挺好玩的。下面发些我家小子的作品。



自制DIY微型泡沫机床



自制DIY微型泡沫机床
