03。主镜座（2）
耽搁了几天，继续~~

没能力搞浮力式支撑，只做3点固定，能固定主镜就达到目标。

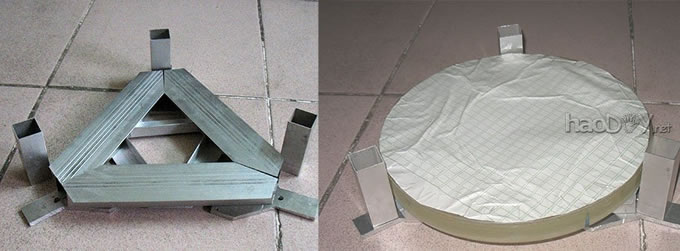

主镜座散件完成，手工制作，误差大阿，一般每个边误差都有1毫米左右，
2个边加起来都正负2毫米了。所以，目前还不固定，等镜桶框架完成，总装过程
中再按照实际情况固定。

至少，形状出来了~呵


纯手工打造大牛顿反射式天文望远镜--X型镜筒DOB支架

没法子，能邮购到就算高兴了~毕竟山区小镇就只能高消费了，哈哈

---------------------------------------------------
04，框架（1）
卖力的干了2天，才把框架的边条锯出来，汗~
已经很认真，误差还是1毫米多。
最大问题还不在这，日后总装，如何保证同轴心，保证各面平行，
才是最难的。

为啥选6边形？正方形不简单过么？
----俺的资金，材料匮乏阿。
同样的内切圆，谁的边长短，就是答案。


纯手工打造大牛顿反射式天文望远镜--X型镜筒DOB支架

05，框架（2）

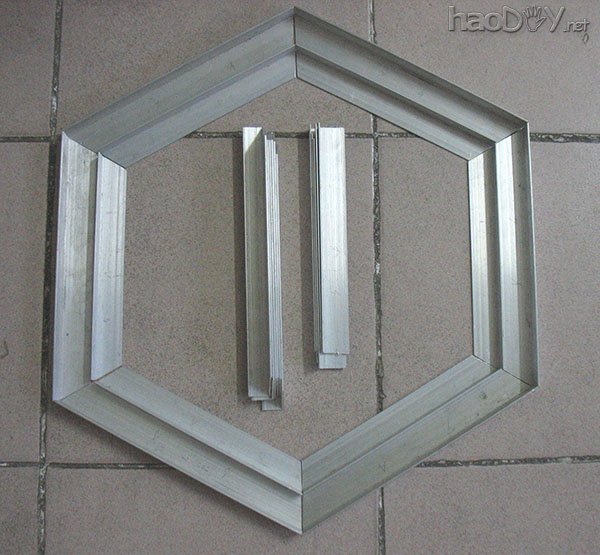

好不容易，把六边形拼起来了。
图中的那个大框框，设计内切圆360，实测六边形内部最小直径363，最大直径372。
误差12毫米~好大哦。一转想，除以直径，才3%嘛，哈哈，自我安慰一下。 (责任编辑：admin)
