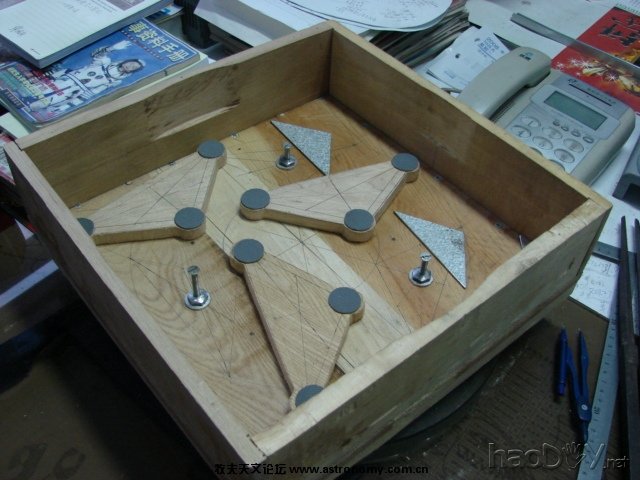

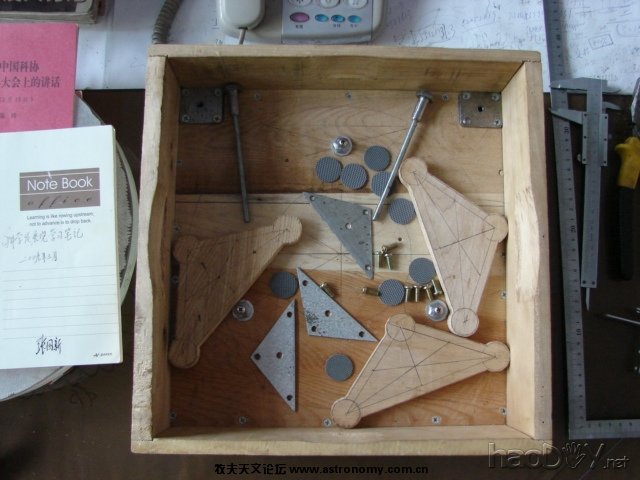

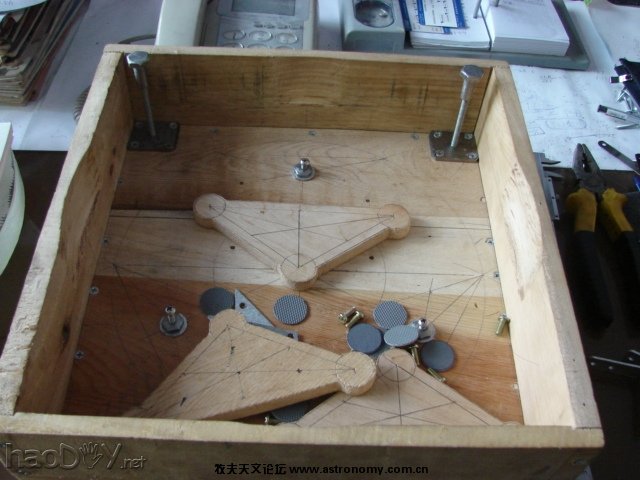

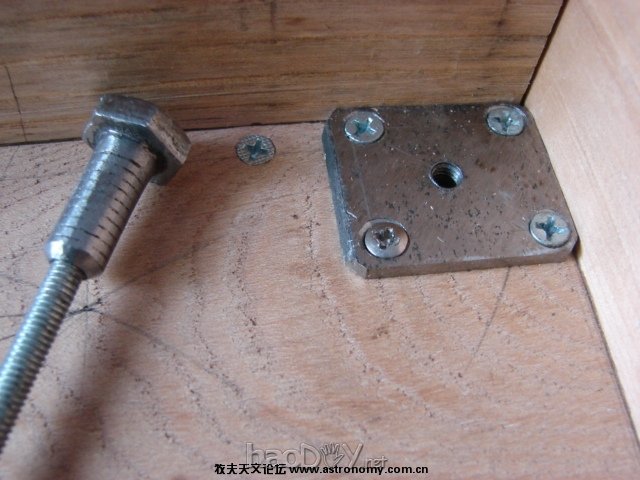

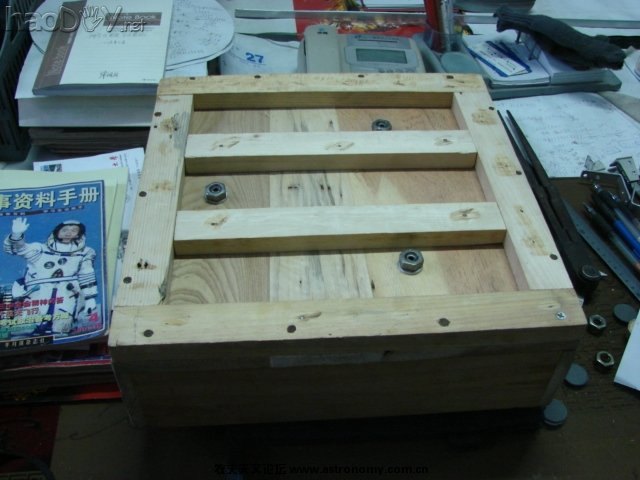

下面的第一张照片，展示的是用于制作九点支承的全部零件和两个光轴调节杆。其余照片是配合说明光轴调节杆的。 光轴调节杆用M6罗丝杆制成，调节杆上端是用M10螺丝制作的手柄。调节杆装配在物镜座（盒）的两个角上，在这两个角分别固定厚5毫米中心孔为M6的长方形铁板，与这两个角对应的背面分别装配了有M6孔的三角形铁板。当装有物镜的物镜座背面三点——两个调节杆点和在另一边上的一点，着在镜筒框底部的底板上时，通过两个调节杆在物镜座底端的伸出和回缩，就可以方便地把物镜主光轴调正。 两个光轴调节杆也可以安装在筒框底端的底板相应位置上。 九点支承的制作已基本完成，有时间再上照片。 回复25楼 在四根长木条（方）上是要加东西。
|
