最近从单位大楼里收集到一些旧木料,这些木料,有的是包装箱上的木条,有的是拆开的旧木框,有的是坏的不能修复的桌椅、沙发等。把这些木料利用起来,经过打造,重新组合,就将成为一架12英寸口径木质构架望远镜,目前正在自制过程中。自制水平有限,缺点和问题在所难免,但希望能给大家一点参考。自制木质构架方筒(框)望远镜比自制金属构架望远镜容易,而且花费少。我自制的这个木质构架目前只花费7元钱,买了2袋木螺丝。自制过程中,从木料上拔下100多颗长短不一的钉子,每颗矫直后钉到了该钉的位置。
望远镜筒(框)上的四根长木条为松木,规格为:173.5厘米(长)X3.8厘米(宽)X1.8厘米(厚),筒(框)长173.5厘米。内口正方形边长33厘米。
我磨制的12英寸口径镜面的厚度(边缘)28毫米左右。镜面最小厚度与其支承点有关,六点支承和九点支承的镜面最小厚度计算公式分别为L=(D*D)/3780 、 L=(D*D)/4546 。对于九点支承的305毫米口径的镜面,它的最小厚度是20.5毫米,因而,采用九点支承不存在问题。
物镜座是一个浅的方盒,它可以方便的装入木筒(框)的底端部位或从底端部位取下,在这个方盒里设置九点支承的简单机构和光轴调节干。
构架底部是一沙发底座,有五个万向轮(注:采用三个万向轮可能会更好),可以作任意角度的水平转动。
见照片——
-
-

-
-

-
-

-
-

-
-

-
-
#p#分页标题#e#

-
-

方筒(框)内侧照片
-
-

用三个木质三角形的九个顶点作支点(实际是在每个三角形顶点处放置三个小平面作支点),支承物镜。每个三角形用一个M10螺丝支承,M10螺丝的长短根据物镜座底板的厚度确定。这里M10螺丝长为30毫米。螺丝支承在三角形重心的位置,并使三角形的三个顶点相对物镜背面的平面都能够上下起伏。结合以下照片说明制作。
第一张照片,对长30毫米的M10螺丝进行加工,钻出4.2毫米的孔后用M5丝锥套扣,再把带有六角冒的一端锉成凸面。
第二张照片,在物镜座底板上已画出位置的三个三角形支点处钻出10毫米的三个孔。
第三、四张照片,把M10螺丝固定在物镜座的三个孔上。
第五张照片,物镜座背面。
第六张照片,没有完工的九点支承装置正在继续制作。将在每个木质三角形(顶点是圆面)的背面贴一块厚2毫米的小三角形铁板。
-
-

-
-

-
-

-
-
#p#分页标题#e#
-
-

-
-

镜筒框底端是木板封着的,物镜座和物镜从侧面放入和取出。 |
-
-

下面的第一张照片,展示的是用于制作九点支承的全部零件和两个光轴调节杆。其余照片是配合说明光轴调节杆的。
光轴调节杆用M6罗丝杆制成,调节杆上端是用M10螺丝制作的手柄。调节杆装配在物镜座(盒)的两个角上,在这两个角分别固定厚5毫米中心孔为M6的长方形铁板,与这两个角对应的背面分别装配了有M6孔的三角形铁板。当装有物镜的物镜座背面三点——两个调节杆点和在另一边上的一点,着在镜筒框底部的底板上时,通过两个调节杆在物镜座底端的伸出和回缩,就可以方便地把物镜主光轴调正。
两个光轴调节杆也可以安装在筒框底端的底板相应位置上。
九点支承的制作已基本完成,有时间再上照片。
回复25楼 在四根长木条(方)上是要加东西。
-
-

-
-

-
-
#p#分页标题#e#
-
-

-
-

-
-

制作九点支承的材料已齐全,这些材料其实不多,有三个大小相同的木质三角形和三个大小相同的小铁板三角形,有作三个桩支点的M10长30毫米的三个螺丝和三个螺母(在物镜座背面),有使木质三角形和铁板三角形结合的九个M5长15毫米螺丝和用于木铁三角形与M10螺丝连接构成活结的三个M5长18毫米螺丝,还有九个圆形胶垫。见以下第一张照片。 把每个三角形都钻出四个孔,木质三角形三孔的直径钻成5毫米,以便使用M5螺丝把木质三角形与小铁板三角形结合再一块,为此,相应地小铁板三角形三孔钻成直径4.2毫米后用M5丝锥套扣,另一个是在重心位置的孔,对于木质三角形钻成直径8毫米的孔,使M5螺丝的帽可以通过,对于铁板三角形钻成直径5毫米的孔。见第二、三张照片。 木质三角形和铁三角形用M5螺丝俩俩结合后,把M5长18毫米螺丝穿入木铁三角形的重心孔。见第四张照片。本制作过程中,在上面步骤里,有一个木铁三角形绕着M5螺杆摇动不太灵活,便拆开把与螺帽接触的部位稍加扩展问题就解决了。三个主要部件做好后,把它们与有M5孔的M10螺丝连在一起 。见第五张照片。当M5螺丝拧到拧不动时,再把它回拧1至2周,此处不拧紧松动装配,这样使得木铁三角形能够以M10为支点轻松地摇动。见第六张照片。 在各三角形顶点处粘上橡胶垫,九点支承装置便基本完成。见第七张照片。把一块有效口径为304毫米的抛物面放入物镜座,九点支承效果很好。见第八、九、十张照片。
-
-

-
-

-
-
#p#分页标题#e#

-
-

-
-

-
-

-
-

-
-

-
-

-
-

望远镜镜筒框两侧各安装一个铁环作转轮,铁环外径215毫米,内径165毫米,厚度16毫米。在筒框上部安装了一个目镜座,相对的另一侧还将安装两个,以适应不同镜面不同焦距的要求。
发表时间十分钟前。
-
-

-
-

-
-
旋转 DSC01350.JPG (209.14 KB, 下载次数: 1)

-
-
旋转 DSC01360.JPG (198.52 KB, 下载次数: 1)

-
-

-
-
旋转 DSC01354.JPG (189.4 KB, 下载次数: 1)

-
-
旋转 DSC01348.JPG (193.83 KB, 下载次数: 2)

-
-
旋转 DSC01341.JPG (205.4 KB, 下载次数: 2)

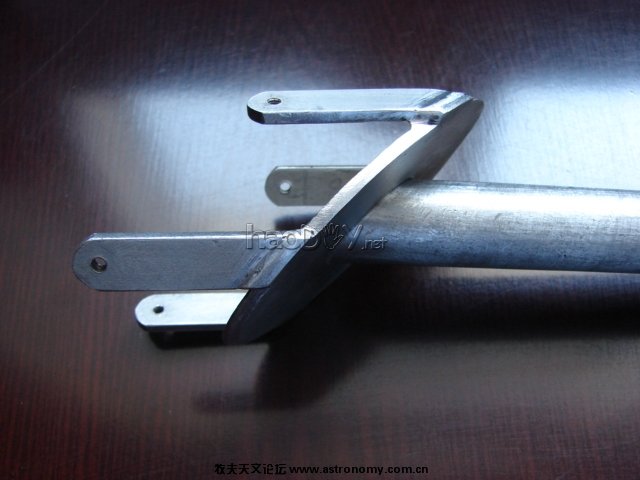

副镜架零件——
-
-

-
-

-
-

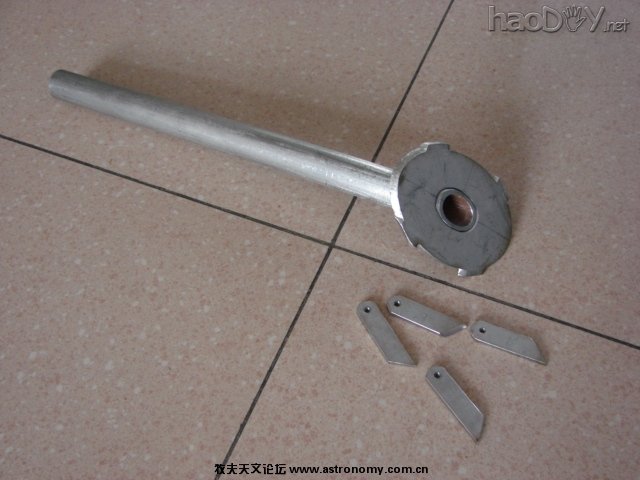

副镜架零件
副镜架部分不锈钢零件
近期将把它们焊到一块 |
-
-

-
-
#p#分页标题#e#

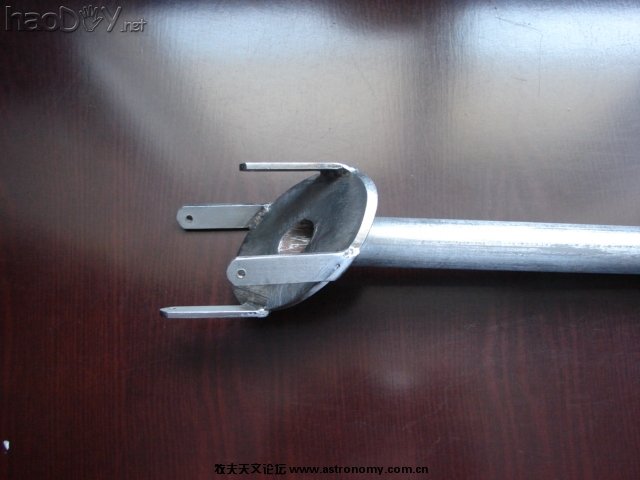

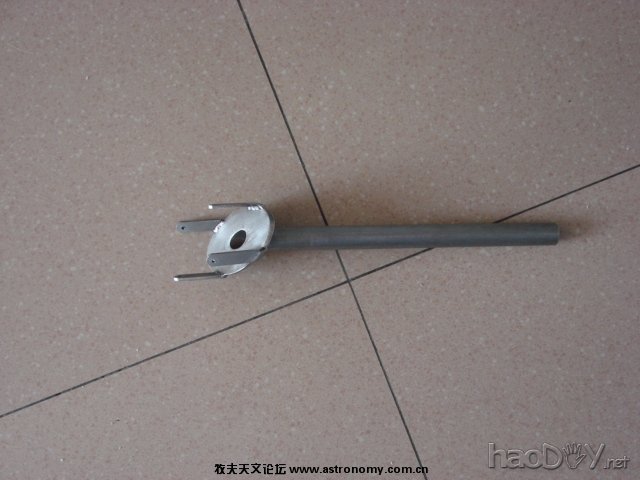

焊了副镜架零件
-
-

-
-

-
-

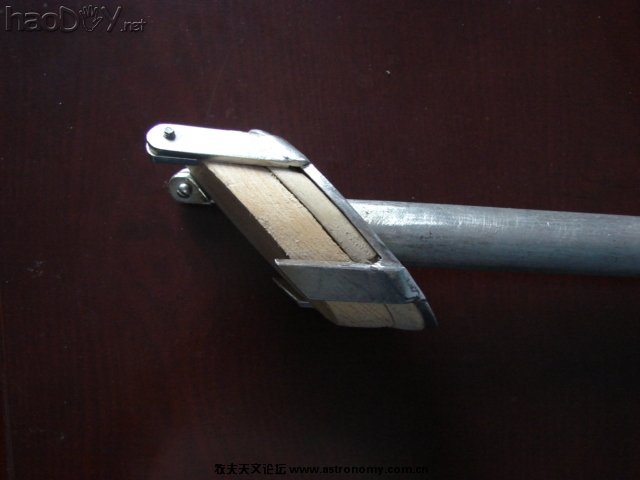

平面副镜固定方法

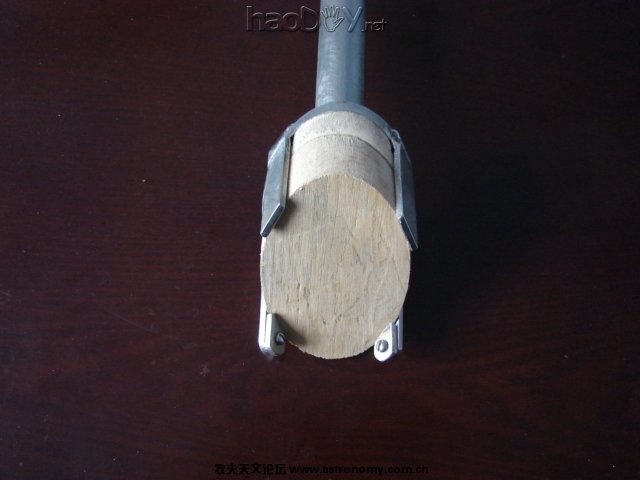

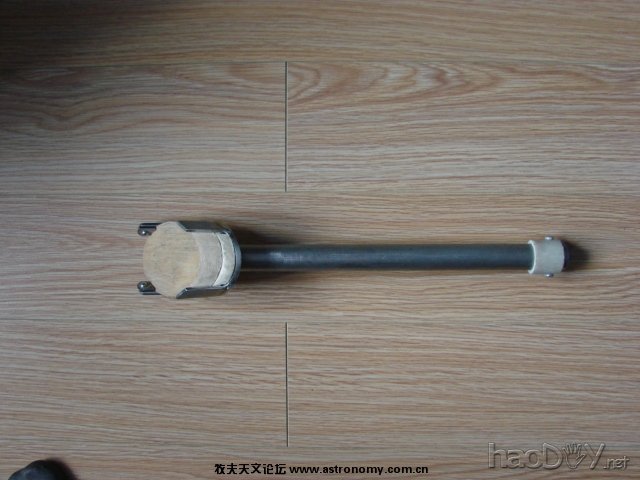

平面副镜固定方法是 四爪二钩
见照片解读—— |
-
-

-
-

-
-

#p#分页标题#e#
-
-

-
-

-
-

-
-

-
-

-
-

为消杂光,把筒框的下部四面用三合板封上(见第一和第二张照片)。为了方便地放入或取出物镜,其中的一面是活封板(见第三和第四张照片)。用时,放入物镜后能方便地封上;不用时,取出物镜能方便地开封。在活封板上粘一块小磁铁,封闭时与筒壁内的小铁块相吸,以防脱落。 |
-
-
DSC01490.JPG #p#分页标题#e#(111.1 KB, 下载次数: 4)

-
-

-
-

-
-

-
-

-
-

7月22日日食,准备用这个望远镜观测日食,搞一次科普。为此,制作了减光装置。采用主镜不镀膜,第一平面副镜、第二平面副镜和第三平面副镜也都不镀膜的办法减弱太阳光。见照片—— |
-
-

-
-

-
-

-
-

-
-

-
-

2009年7月22日日食,本望远镜在这天正式开光,在本市最大的广场——街心广场观测日食。所用镜面口径304毫米,焦距1633毫米。为了安全起见,观测时用了光阑,有效口径20厘米。
昨天(9月27日)晚上20点左右,对月亮进行了观测,主镜304未镀膜,副镜镀膜,300倍看月面十分清晰,可惜未带相机拍摄。
现传开光照片5张——
-
-
#p#分页标题#e#
-
-

-
-

-
-
观测日食的人们络绎不绝

-
-
副市长张树森正在观测日食

今晚19点10分至20点40分,测试了两块口径12英寸抛物面镜面。主要是观测月面和木星及四颗卫星通过放大倍数看镜面成象情况。两块镜面分别是(一)口径302毫米焦距1728毫米边缘厚度28.5毫米;(二)口径306毫米焦距1726毫米边缘厚度25毫米。测试过程主要考察在高倍下的月面和星点的情况。测试结果十分理想月面局部放大400倍以上仍然十分清晰,木星的四颗卫星放大400倍以上仍然为点状无象散。目镜焦距为4毫米,是金都900的配件。这样高的倍数,观测时没有看到大气抖动的影响。测试地点市科技馆门前,位于十字路口,路上车水马龙、灯光闪烁,测试条件不是太好。从测试情况来看,如果目镜焦距准确的话放大到500倍左右仍能清晰成象!最近北京的同好将来我这里,希望他带上焦距最短的目镜,焦距小于4毫米,体验一下这清晰的高倍率。镜子从我这里已经预定2年了,它们将进入北京。
测试时拍了几张现场照片——
-
-
窗帘围在镜筒框的上部 拍摄时用了闪光灯

-
-
我的同仕在观测 从楼里出来的学生来凑热闹
#p#分页标题#e#

-
-
测试时的目镜及其部位

-
-
测试时有楼里出来的学生强看

-
-
测试后,口径302焦距1728抛物面和焦距4毫米目镜。

-
-
测试后,口径306焦距1726抛物面和焦距4毫米目镜。

-
-
测试后,口径306焦距1726抛物面和焦距4毫米目镜以及平面副镜

-
-
测试时用的目镜
#p#分页标题#e#
-
-
测试时用的目镜
