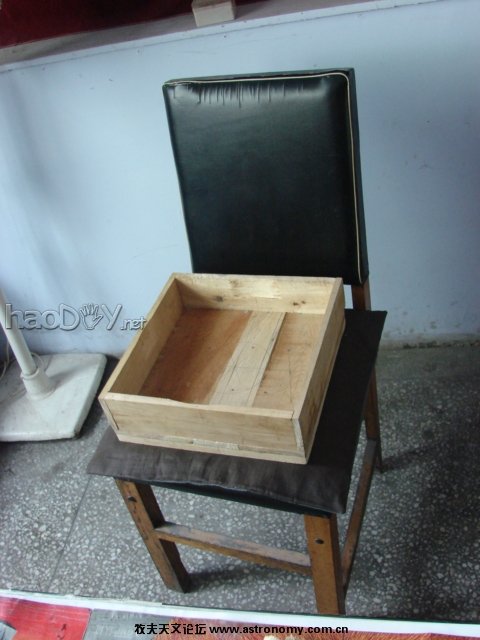

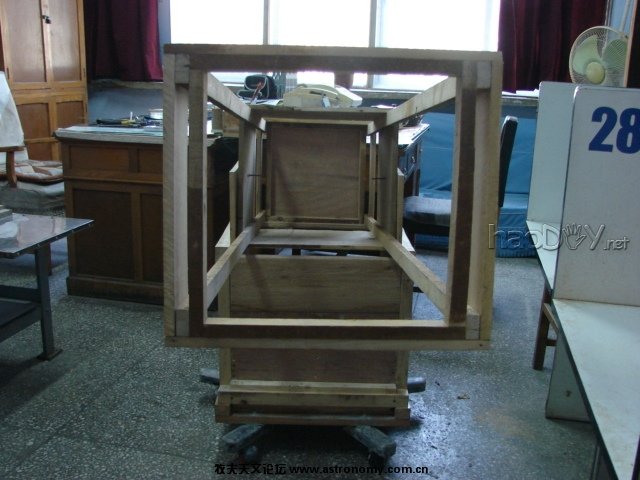

方筒（框)内侧照片

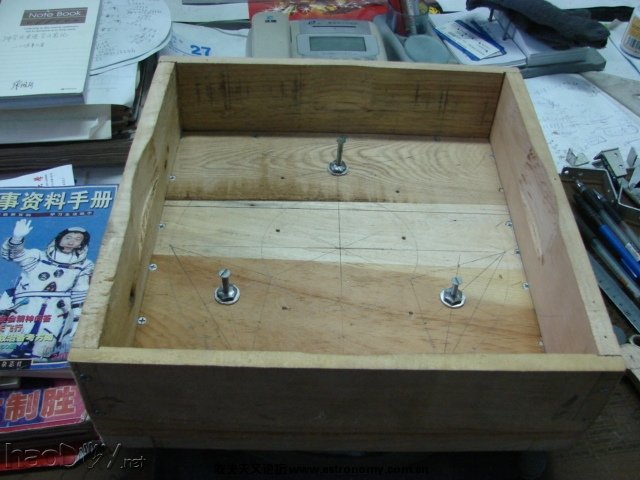

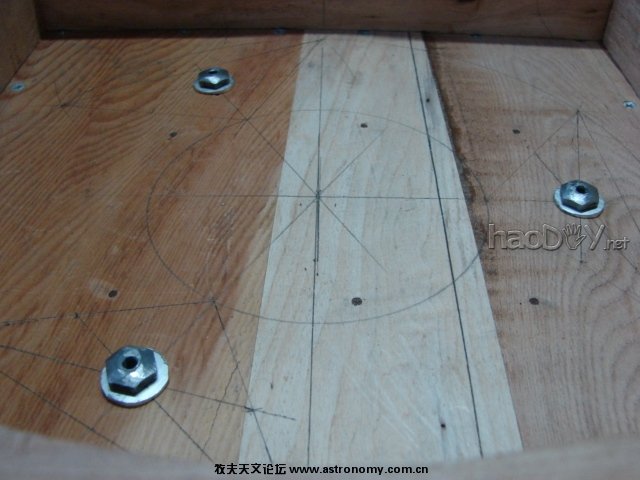

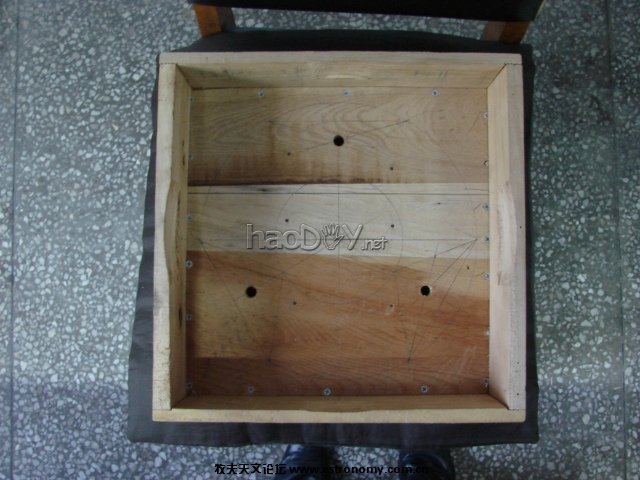

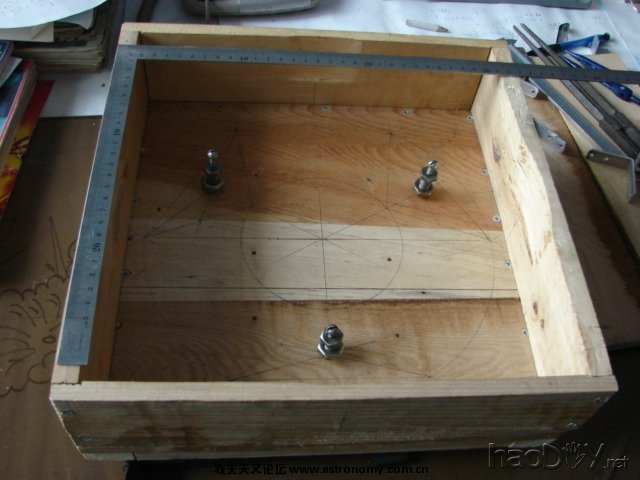

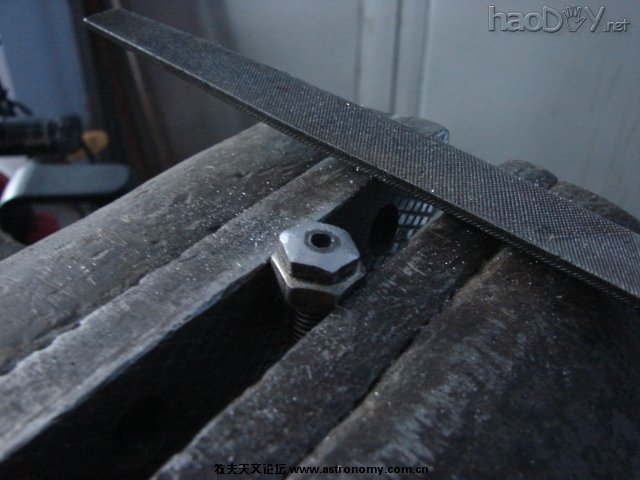

用三个木质三角形的九个顶点作支点（实际是在每个三角形顶点处放置三个小平面作支点），支承物镜。每个三角形用一个M10螺丝支承，M10螺丝的长短根据物镜座底板的厚度确定。这里M10螺丝长为30毫米。螺丝支承在三角形重心的位置，并使三角形的三个顶点相对物镜背面的平面都能够上下起伏。结合以下照片说明制作。 第一张照片，对长30毫米的M10螺丝进行加工,钻出4.2毫米的孔后用M5丝锥套扣,再把带有六角冒的一端锉成凸面。 第二张照片，在物镜座底板上已画出位置的三个三角形支点处钻出10毫米的三个孔。 第三、四张照片，把M10螺丝固定在物镜座的三个孔上。 第五张照片，物镜座背面。 第六张照片，没有完工的九点支承装置正在继续制作。将在每个木质三角形（顶点是圆面）的背面贴一块厚2毫米的小三角形铁板。
|
