朋友送我两块25厘米见方的19毫米厚的浮法玻璃，放在家里大概有一年多了。21日拿出来准备做个牛反，有空的话再把他改成卡式镜。 此镜是我第9个自磨镜子，取名为：英文：Shephageon 9, 中文：穴夫见 9号
1、先找个直径23厘米铁皮桶锯开
2、一分为二，锯得很平整
3、用剪刀剪成锯齿状。用木条做手柄，桶内用一根木条用铁钉与桶外手柄固定
4、秀一下25厘米见方的玻璃
5、用木条将玻璃围起来
6、做个内圆直径为23厘米的套
7、边缘加些120号金刚砂
8、铁皮桶入套，可以旋转切割
9、铁皮桶上部中心放个平衡锤，才省力并切得快
10、切了一个小时后的样子
11、不到3个小时，就切断了
12、洗干净看看
13、边缘非常完美，没有任何蹦边现象 还要切割一块，做工具板 2月22日，用时大约3小时将第二块玻璃也切好了。
14、两块玻璃的合影，玻璃的边缘已经倒角。
15、2月22日粗磨开始，采用弦线磨法，60号金刚砂，磨起来声音挺大的。#p#分页标题#e# 打算做个F3.5左右的，焦距大约800毫米，磨深大约S=4.0毫米 周末，出差回来了，继续粗磨细磨
16、2月28日细磨完成，主镜有效直径实测22.6厘米，焦距大约在80厘米（F3.5， 22.6*3.5=79.1厘米）， 主镜边缘磨掉大约0.5毫米，工具板边缘磨掉大约5毫米（大约还有14毫米厚）
17、同时切了两块6.5厘米的玻璃，预备用来做卡式镜副镜（磨双曲面凸镜），当然还是先做牛反，待有空的时候才改成卡式镜。
18、第一块6.5厘米的切好了
19、第二块6.5厘米的切好了 现在还没有备好沥青，所以抛光模板要等到周末才做了 在ATM网站找到了卡式镜的参数设计软件，打算按下图做
20、有这软件，我一直迷惑的东西解决了 3月10日，杯具的日子： 这几天，我默默地工作，镜筒都做好了， 可惜主镜也伤心地裂开了（沥青惹的祸）
21、破裂的镜子，破裂的心，
22、副镜架  #p#分页标题#e#
23、镜筒副镜架，镜筒高80厘米，镜筒口径28厘米
24、两桶之间的连接办法
25、连接的外观
26、连接的内观
28镜筒底部
29、桶套筒，高度只有46厘米  看来还要去找快厚玻璃再切两块重新磨过过了。3月21日日志：这几天，重新切了两块玻璃，直径22.7厘米，粗磨、细磨、抛光盘都做好了，焦距大概是80厘米，与前面爆裂的那个焦距一样。热压一下，明天可以抛光了
30、新切得两块玻璃
31、开始粗磨  #p#分页标题#e#
31、粗磨
32、抛光盘镇压至帖服 3月22日进展：初步抛光
33、今天初步抛光了，焦距80.5厘米
34、来一张抛光盘
35、来一张光栅图（抛光了约4-5小时后，还没抛光好，还有沙眼，还要继续抛光。待沙眼没了后，才修改成抛物面） 争取在3月底前抛光成抛物面。 3月25日进展： 经过几天的抛光，估计抛光超过15小时了，但还有不少沙眼，不过已经是圆了。
36、从光栅图看，已经是圆面了。 还有一块玻璃，厚度19毫米，可以切成两块直径28厘米的圆玻璃 有空的话，再做个28厘米的卡式镜。
比划一下，刚好可以切两块28厘米的圆。 3月28日进展日志：光栅图和刀口图都出来了，基本满意
 #p#分页标题#e#
36、焦点位置
37、0.1英寸位置
38、0.2英寸位置
39、0.3英寸位置
40、0.4英寸位置
41、-0.1英寸位置
42、刀口图 欢迎高手指点刀口图和光栅图 接下来的工作是做调焦座 3月29日日志：抛光好了之后，没事就将那块玻璃切了一块，共花了3个小时。
直径27.7厘米。明天再切一块。 3月30日工作日志：两块27.7厘米玻璃都切好了
两块都切得不错 4月22日进展
43、主镜中心钻孔
44、主镜钻孔后

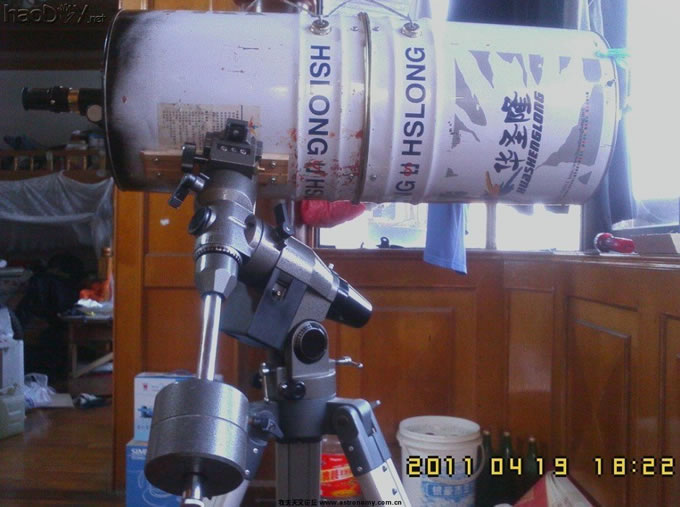

45、马卡完工

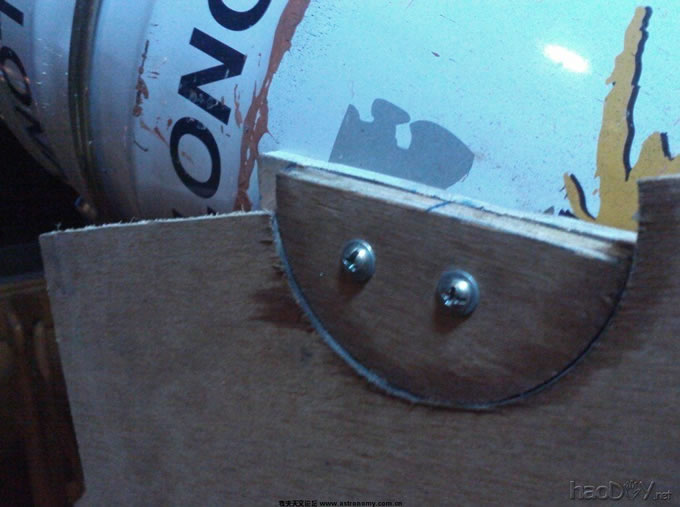

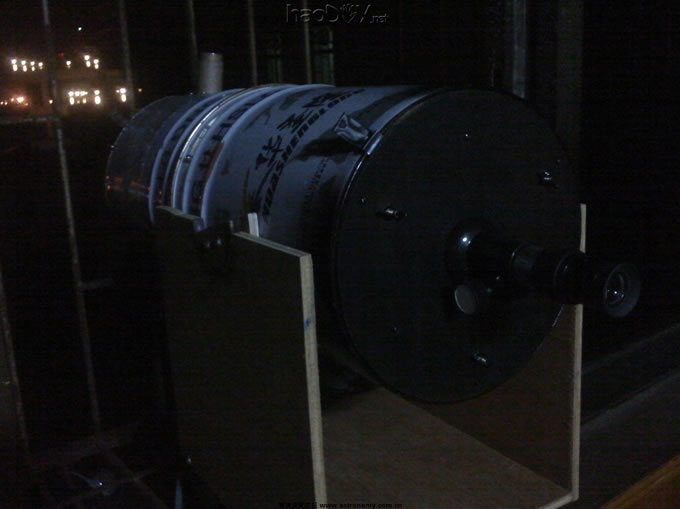

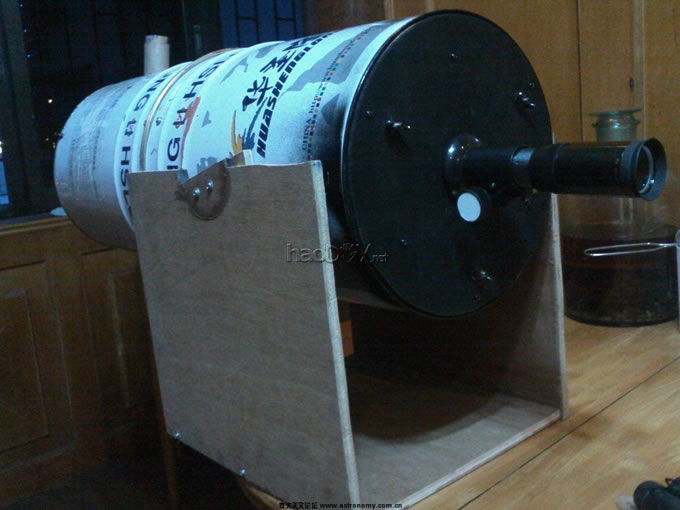

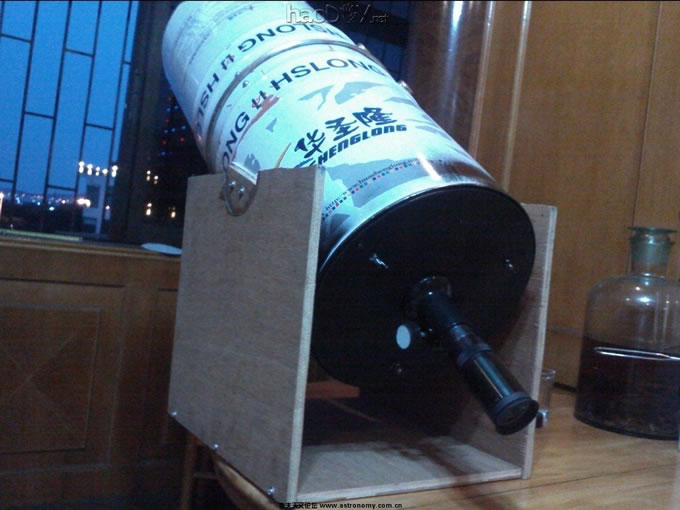

46、看月亮，手持手机拍摄 这两天做了个架子
47、
48、
49、
50、 最近我的自制马卡，用霓虹灯测试了一下，手持手机拍摄。大概2公里
 #p#分页标题#e#
大概3.5公里
相关链接 http://www.astronomy.com.cn/bbs/thread-188556-1-1.html http://www.astronomy.com.cn/bbs/thread-188633-1-1.html 2012年4月份将镜筒改造了一下
 |
