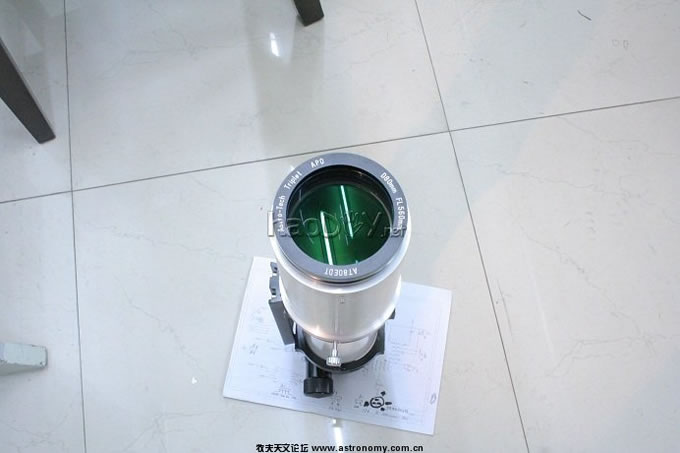

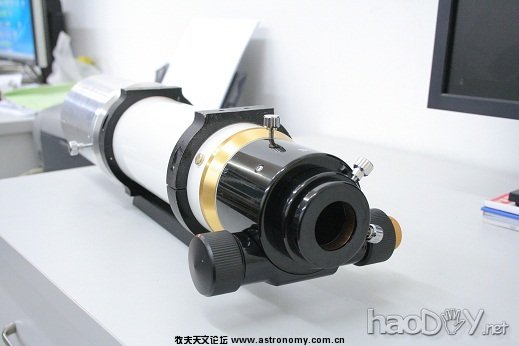

加上镜头粗调了光轴

遮光罩还没做，但是已经可以使用了，迫不及待的先开光后再说。

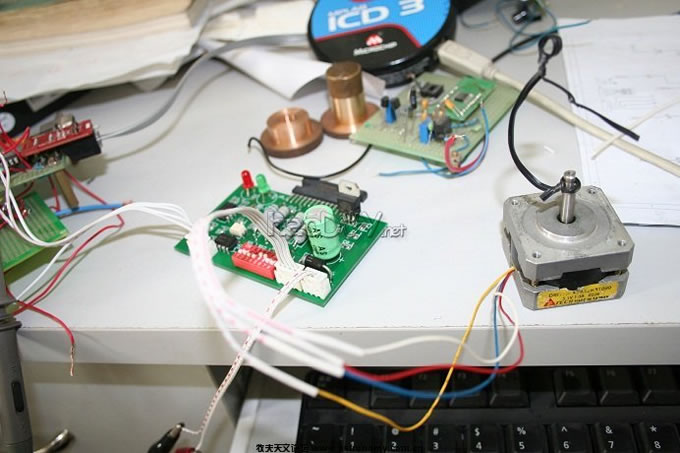

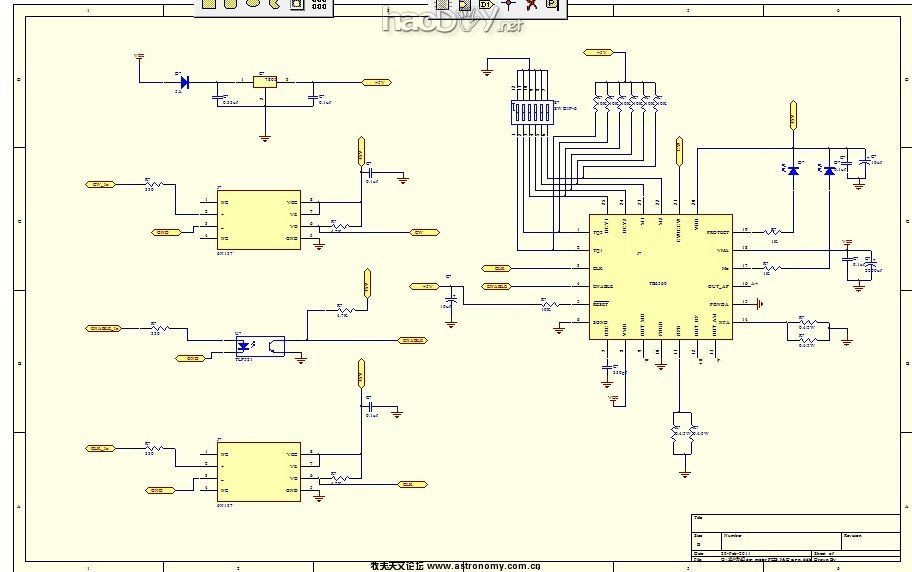

当时买赤道仪的时候什么都不懂，对导星根本没有概念，但是庆幸的我买的是eq3d，不是eq2之类的赤道仪，那样的话就没有改装导星的意义了，总的来说eq3d的做工还是不错的。我的目的是自动导星，先加上电跟再说。淘宝上购买了两个42 的步进电机单价8元，东芝的16细分步进电机专用驱动芯片单价20元，做pcb。调试一下，有了专用驱动芯片，程序就非常之简单了，产生方波脉冲就可以驱动了，16细分后电机在低速旋转下也非常顺滑，基本没有跳步的感觉。
新手学做天文望远镜、电动跟踪及相机改装

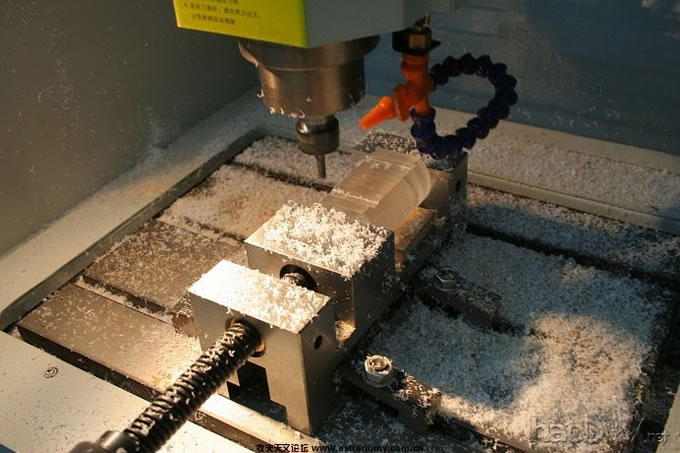

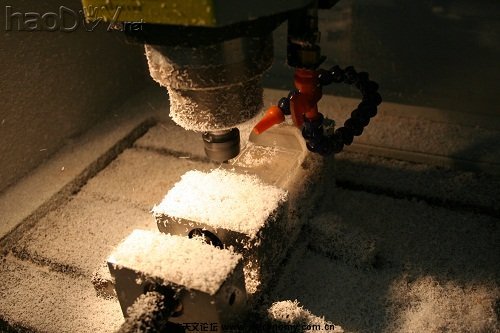

单位只有有机玻璃棒那就地取材用有机玻璃做电机支架，上数控洗一洗。
新手学做天文望远镜、电动跟踪及相机改装

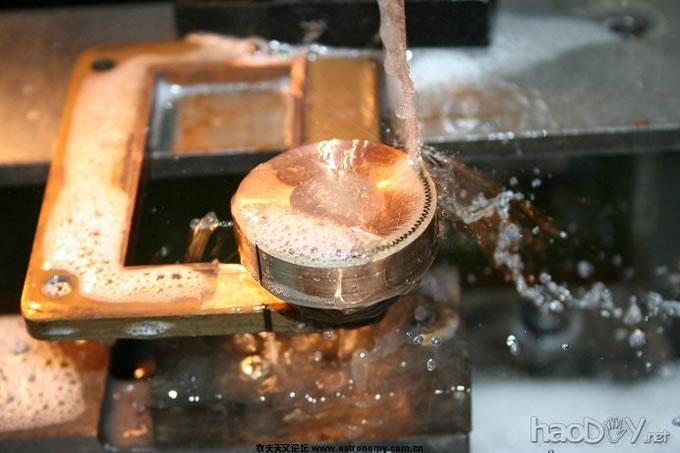

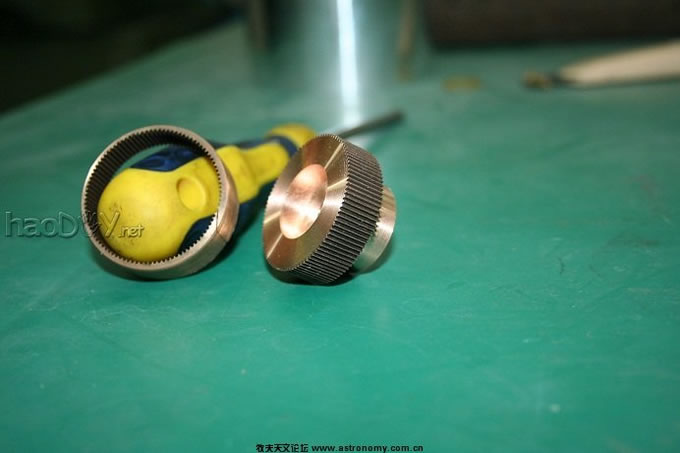

用线切割切几个齿轮。
新手学做天文望远镜、电动跟踪及相机改装

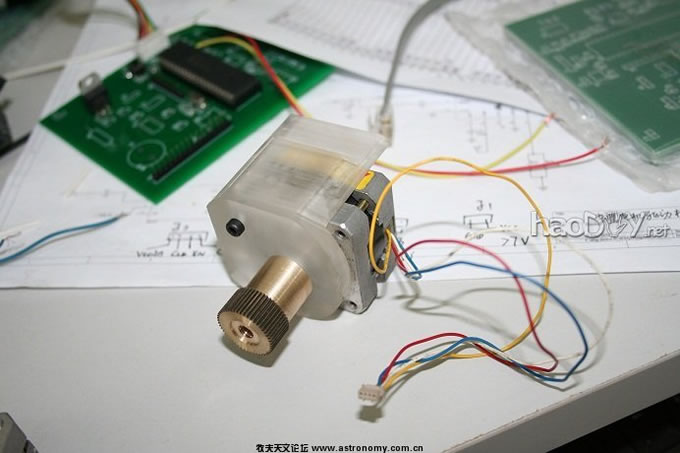

完成
