DIY牛顿反射式望远镜

时间:2012-09-12 17:31来源:未知 作者:马雪健 点击:
上图为 反射式望远镜 原理图 上图为 折射式望远镜 原理图 或许许多人亲手制作过折射式望远镜,即一个凸透镜和一个凹或凸透镜前后放置,便能拉近远处的物体。但相比之下,反射式望远镜有它自己的优点。从天文学应用上说,专业反射镜的造价和技术要求要比专业
DIY牛顿反射式望远镜

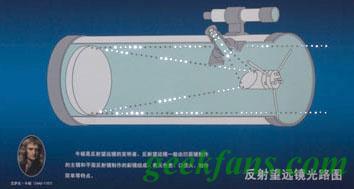

  上图为 反射式望远镜 原理图



DIY牛顿反射式望远镜

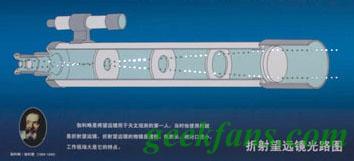

  上图为 折射式望远镜 原理图



  或许许多人亲手制作过折射式望远镜,即一个凸透镜和一个凹或凸透镜前后放置,便能拉近远处的物体。但相比之下,反射式望远镜有它自己的优点。从天文学应用上说,专业反射镜的造价和技术要求要比专业折射镜低得多,并且不存在色差,因此世界上绝大多数的大型望远镜都是折射式。因此,对于我们来说,了解反射式望远镜的原理也是必要的。接下来,简单介绍一下制作原理上的牛顿反射式望远镜的方法步骤。以下步骤仅供参考,实际操作需要根据实际情况自行定夺。

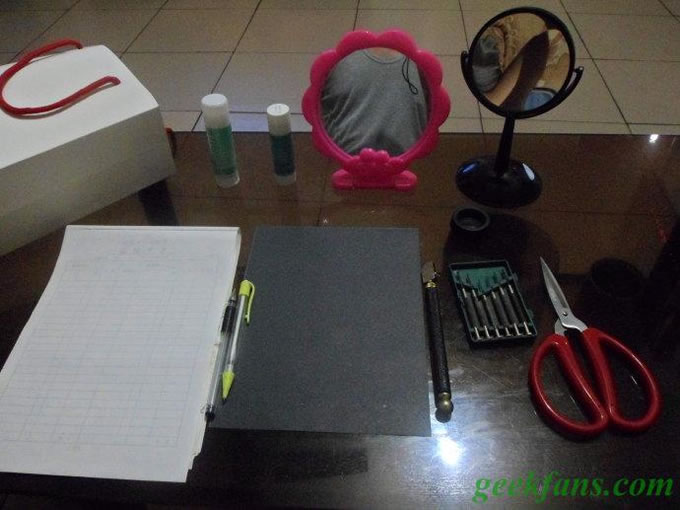

  材料(如下图):凹面镜(物镜)、凸透镜(目镜)、平面镜(副镜)、硬纸板(镜筒)、黑色卡纸(遮光)、胶棒、胶带、剪刀、螺丝刀、螺丝、玻璃刀、尺子、纸笔等

DIY牛顿反射式望远镜





  简略步骤:

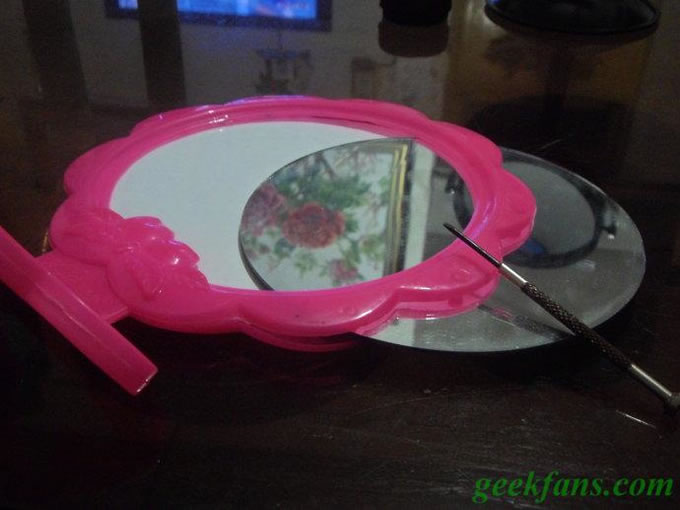

  1.将家用梳妆镜撬开,得到平面镜

DIY牛顿反射式望远镜

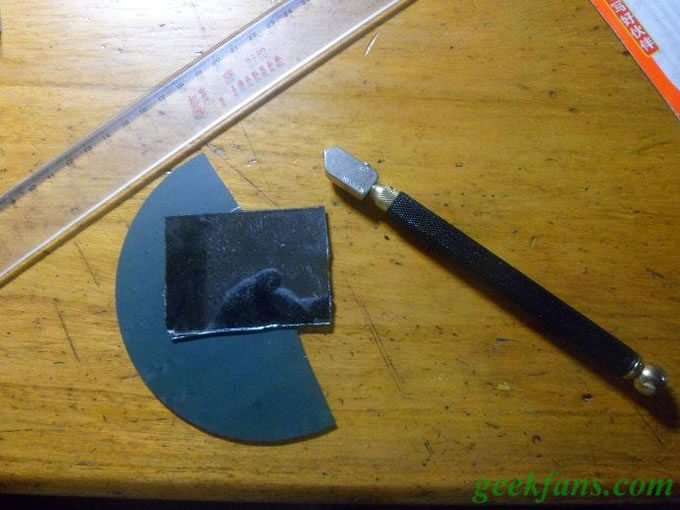

  2.根据凹面镜规格,用玻璃刀(注意安全!)割出一定大小的平面镜作副镜(在专业望远镜中,这一步骤有着严格的数学依据,且副镜为标准的椭圆,但为了方便,在此便使用矩形副镜,副镜的长为宽的√2倍(即约1.414倍),宽不超过凹面镜的半径即可)

DIY牛顿反射式望远镜

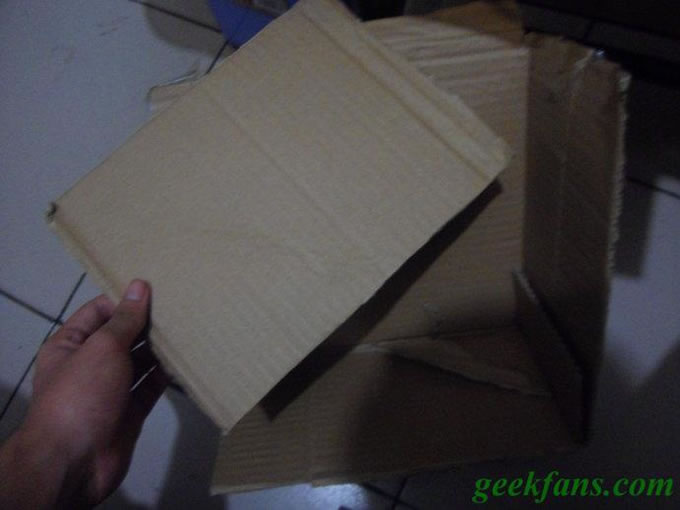

  3.根据凹面镜周长割出两个相应大小硬纸板作上下两节镜筒(分为上下两节是为了镜筒能够伸缩调焦)

DIY牛顿反射式望远镜

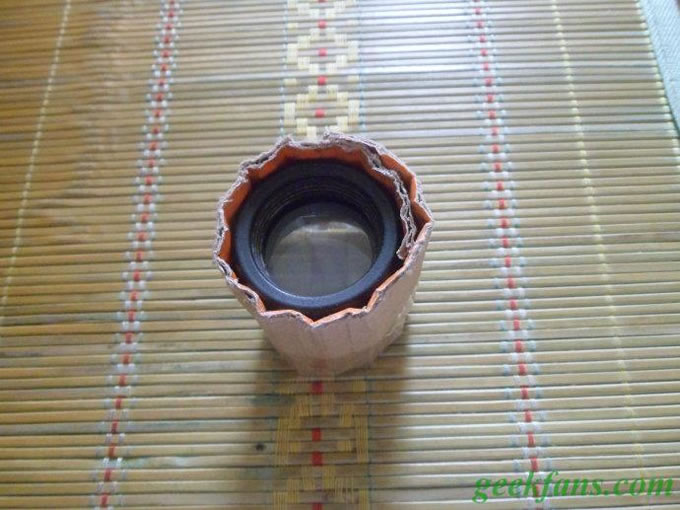

  4.制作目镜(这里采用了两个手持双筒望远镜物镜(凸透镜)重叠来做目镜,目的是使焦距缩短,而反射式望远镜的放大倍数遵循这样一个公式:放大倍数=物镜(凹面镜)焦距/目镜(凸透镜)焦距,因此缩短目镜焦距能够增加放大倍数)

DIY牛顿反射式望远镜

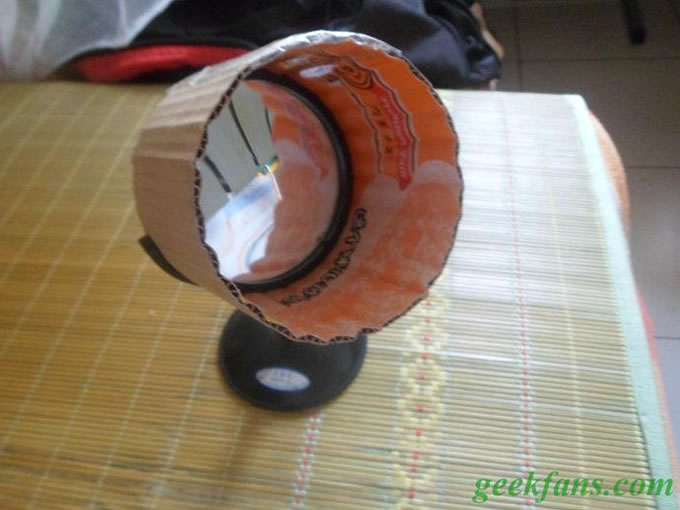

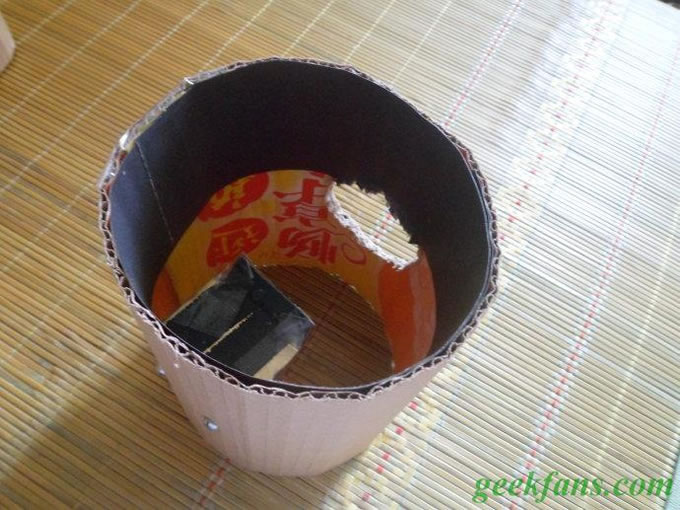

5.进行组合(如下两图)(此处注意以下几点:

  ①目镜孔与副镜在同一水平面上

  ②副镜原则上应固定在镜筒横截面圆心上,但此处由于副镜遮挡,笔者特意将副镜安装在镜筒壁,大家也可以因地制宜

  ③副镜的安装方法可以有很多种,此处笔者将副镜用硬纸盒的夹角牢固处固定,再用螺丝固定在桶壁上,大家也可以发挥自己的想象力

  ④原则上黑色卡纸应覆盖整个镜筒内壁,但此处由于卡纸不够用,因此仅以做个示范)

DIY牛顿反射式望远镜





DIY牛顿反射式望远镜

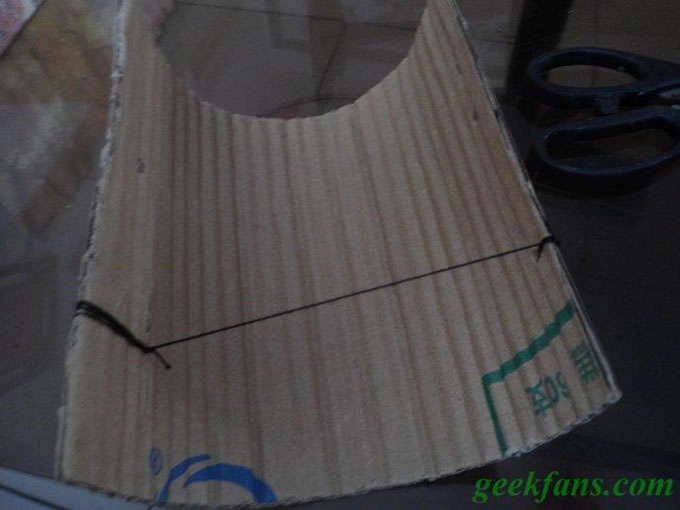

  6.用卡纸或其他材料制作简易支撑架

DIY牛顿反射式望远镜

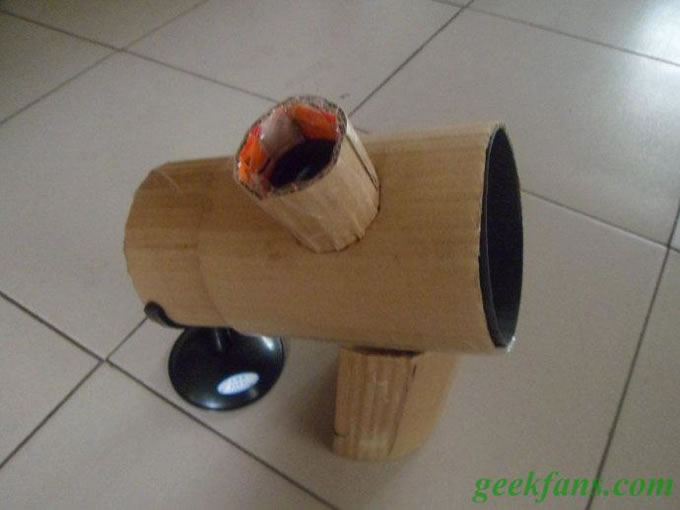

  7.组装望远镜

DIY牛顿反射式望远镜





  8.测试效果

DIY牛顿反射式望远镜



  (上图为透过望远镜拍摄的远处空调主机的像(相机此时处于1.0x),由于焦比与球面凹面镜的实际情况,图像有扭曲)



DIY牛顿反射式望远镜



  (上图为相同位置拍摄远处空调主机的像(相机此时仍处于1.0x),此时的主机显得小得多)

  如此,原理上的牛顿反射式望远镜就制作完成了。
