老花镜是 哈工大光明眼镜的大海友情赞助的，在此谢谢大海。他那里有50度75度和100度的镜片。根据身边的材料选了个75度的。 不废话，上图片。图片传到电脑发现虚了，懒得重照，凑合看吧
这是 大海赠送的75度老花镜 ，不管价值多少是个心意。
63转50的PVC转接一个，63的PVC管一小段，和镜片组成物镜 非常简单。镜片有些晃，将来找60左右垫片垫一垫，（威海不知哪里有卖垫片的，不是那种铁的，不太好找）
组装好的样子 #p#分页标题#e#

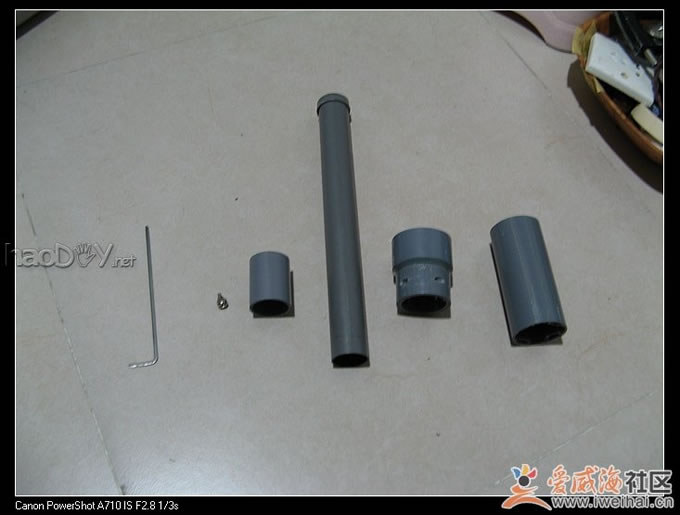

调焦座的物料，这个调焦座，花了我95%的时间。一个内六角（长铁钉也行），电脑机箱螺丝一个（有个把拧起来方便）32PVC直接一个，32PVC管一段20-30cm都行，50转40的PVC转接一个，50PVC管一段，大约11-12cm，还有2个玻璃滑轮已经装上了没法单独拍照。

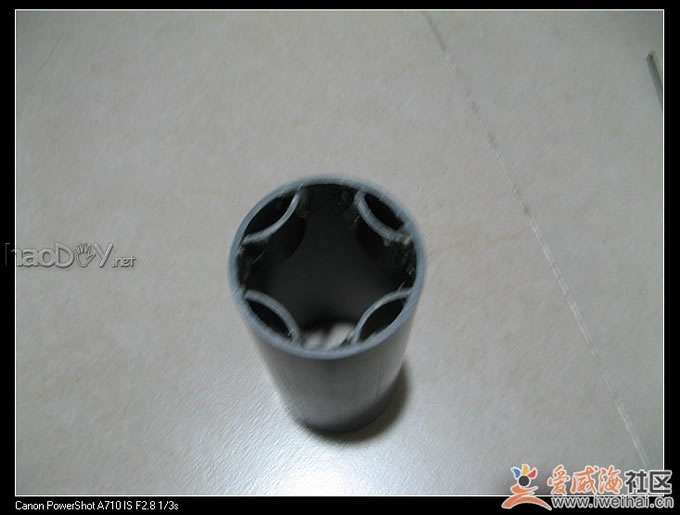

50PVC管里边粘上小的pvc，用来缩小孔径变成32cm，保持内管平稳运行

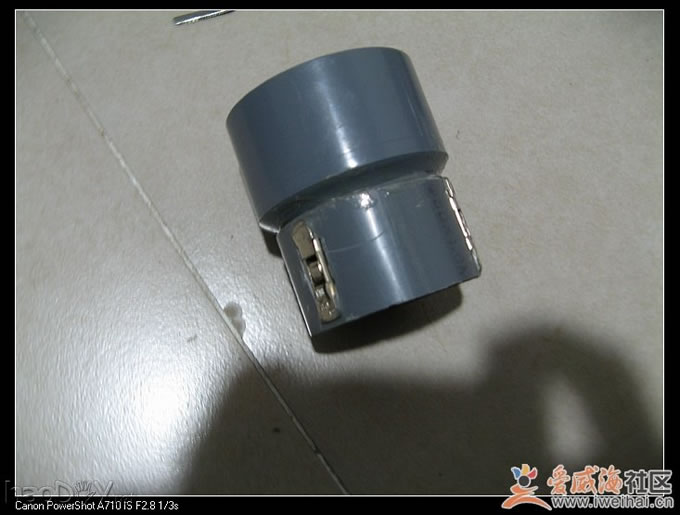

50转40的PVC转接一个，钻孔，装上玻璃滑轮和内六角，孔径也缩成32的，为了缩成32我垫了块pvc。滑轮用AB胶粘，没买到无影胶（很多材料不知到哪里去买） #p#分页标题#e#
这是俯拍效果
这是装上 内六角的效果，内筒自由伸缩叫靠他了
内筒，32的pvc管，粘了一段自行车胎，有橡胶条更好，我用粘汽车标的双面胶粘的，应该结实。
#p#分页标题#e#
无齿调焦筒 组装成功，手感挺好。将来把内六角夹断，一边装个象棋子（现在就有一个象棋子，那天再捡一个呵呵，我看街上很多下棋的，就是太大了，要不去要一个，他们那么多，给一个还剩好多，哈哈）

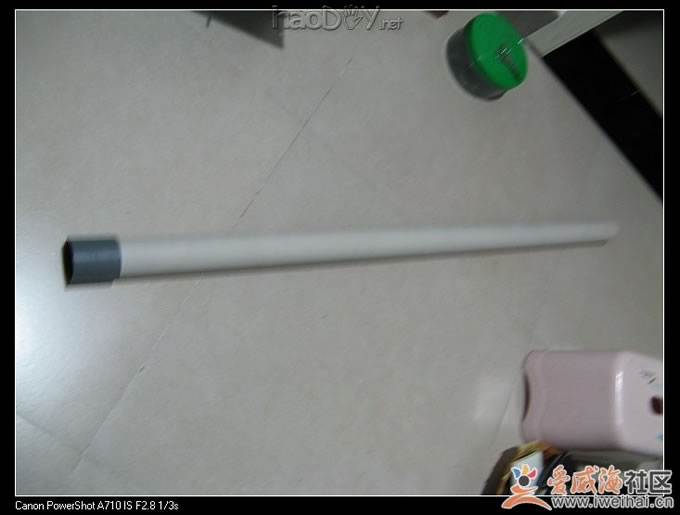

一段50pvc，1米20左右刚好派上用场。顺便把物镜装上。

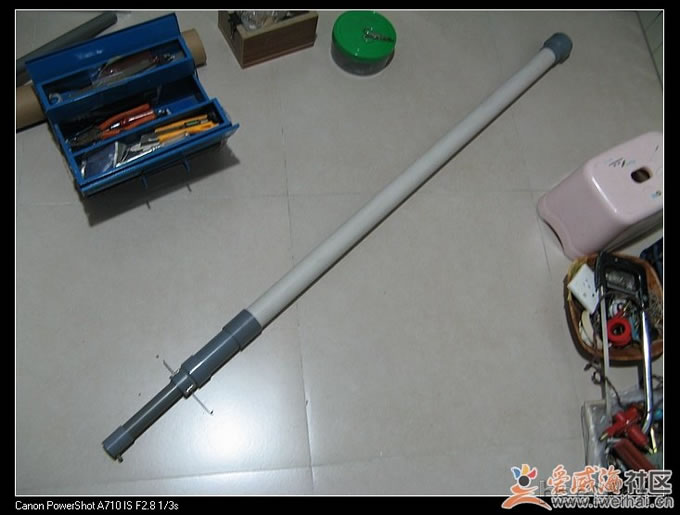

来张整体的

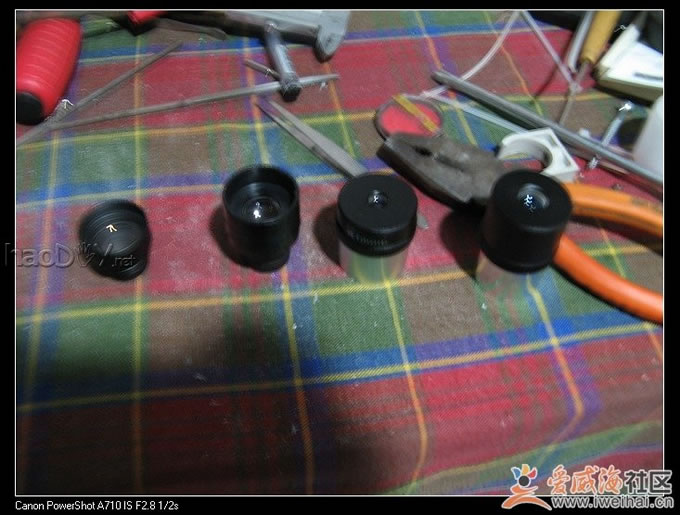

目镜，有人也diy，我有个坏的望远镜，拆下测了一下大约25mm焦距，还有朋友给了个坏的摔碎相机镜头，拆了以后里边有个小的目镜，测了一下大约30mm焦距，网上又买了10mm，15mm两个目镜。这样我的望远镜就有150倍，100倍，60倍，50倍了。 #p#分页标题#e# 花费清单：老花镜 赠送 没花钱 玻璃滑轮 2元 pvc管 和接头12元 2个目镜 免费 2个目镜42元 胶水3元 1.2米pvc 破烂 没花钱 内六角 胶皮 也是破烂没花钱 人工 自己愿意用时7个晚上 不算钱 总计：59元
加90度天顶 #p#分页标题#e#
这就是朋友那个 摔坏的镜头。焦距135mm，当目镜焦距太大，当物镜焦距太短。留着将来攒够件 diy个投影机 应该用得上。 这两个星期老下雨，呆在家里没事。再捣鼓一个望远镜，老花镜做的望远镜又重口径还小。这次用2个复印机硒鼓做个60/700双分离的。又轻又小。懒得分解上照片。直接发成品图。
