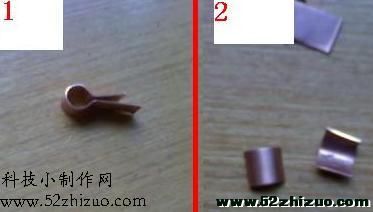

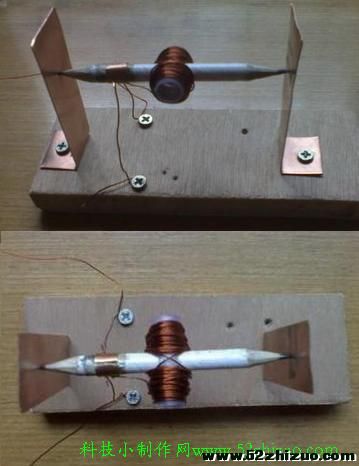

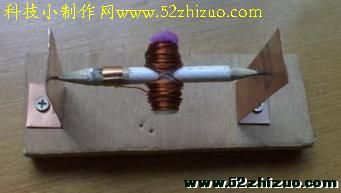

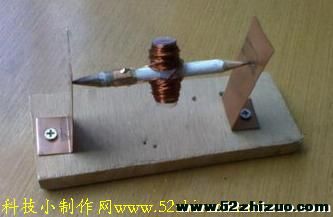

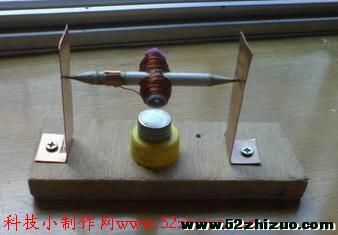

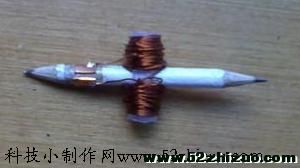

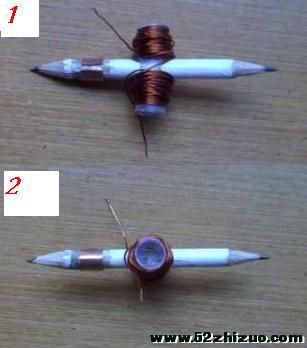

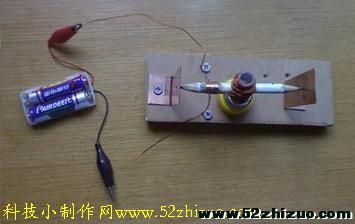

下面是视频,由于俺必须一手拿手机拍摄,另一手操作,难度比较大,因此画面有些晃。 这个制作参考的是国家教委1993年版的《初中物理自制教具》,原题是《自润滑电动机》。 ![]() 这个设计的亮点在于,采用铅笔做电动机模型的轴。好处是:1、铅笔非常容易买到,而且很直;2、铅笔芯有石墨成分,而石墨是很好的润滑剂,能够让轴顺滑地转动,所以称作“自润滑电动机”。 使用的工具有:钳子、螺丝刀、壁纸刀、剪刀、钉子、电烙铁等。 ![]() 使用的材料有:0.5mm直径漆包线2米、钕铁硼磁片4片、0.5mm厚的铜皮1块、两头削尖的铅笔1根、长方形木板1块、电池、电池盒、螺丝钉、双面胶等。 ![]() 我用的磁片比1角硬币略小,略厚。 ![]() 首先把铜皮剪成大小相等的2条,在一端用钉子钻孔,这个孔是给螺丝钉固定用的。 ![]() 在铜皮的另一端,相同高度的位置用钉子打“窝”。 ![]() 就是为了制作这样一个支架,铅笔两头的尖刚好嵌在两个“窝”里。 ![]() 把一截塑料管中间钻孔,铅笔从中间穿过去。我用的是废弃的水性笔笔管,喝珍珠奶茶的粗吸管更好。 ![]() 在塑料管的两端紧密地绕上漆包线,要求两端绕线的方向一致,而且匝数基本相同。最后把线头打结,防止散开。#p#分页标题#e# ![]() 目前电动机的轴和线圈绕组都有了,下面开始制作换向器。剪一条窄的铜皮,绕铅笔一周,然后用钳子夹紧。 ![]() 把弯好的铜皮取下,用剪刀剪去多余的部分,形成一个内径为铅笔直径的铜环,再把这个铜环一分为二,成为换向器的2个部分。 ![]() 用双面胶把换向器粘在铅笔的一头,要求两个半环的边缘互不接触(可以用钳子分别把两个半环夹掉一些,变成略小于半环),且缝隙与线圈的径向垂直。 ![]() 把线圈两端的线头剥去绝缘漆,分别焊接在2片换向器上。 ![]() 如此电动机的转子部分就全部完成了。把转子安装上支架,轻轻转动。调节两侧铜皮对铅笔的挤压力,压力越小转子转动的阻力越小。另外要多转动几圈,一是能够把铅笔尖磨圆,二是磨下来的石墨能够充当润滑剂,让转子转动更顺滑。 ![]() 假如转子的一端略沉,可以用橡皮泥配重,这样能够让转子转动得更顺滑。 ![]() 摆好磁铁的位置,要求尽量接近转子,但不妨碍其转动。 ![]() 分别取两段漆包线,刮去两头的绝缘漆,用螺丝钉固定在换向器两侧的木板上,作为电刷。做电刷的漆包线端头弯成大于90度的角,压在换向器的中间位置。 ![]() 俺觉得这个电刷是最难制作的部分了。电刷靠漆包线自身的弹性压在换向器上,要求两个电刷必须与换向器接触,又要尽量减少摩擦力。调整完成后分别向两个方向转动电动机的转子,转子依然转动顺滑,而且换向器始终与电刷接触,就算成功了。 请参考直流电动机工作原理,注意在换向器和电刷共同的作用下,使得当电动机线圈产生的电磁场方向与磁铁静磁场方向平行时,线圈内部的电流方向改变。 在电刷的两端通电,这个铅笔做轴的电动机模型就算完成了。 ![]() 下面是视频,由于俺必须一手拿手机拍摄,另一手操作,难度比较大,因此画面有些晃。 (责任编辑:admin) |
