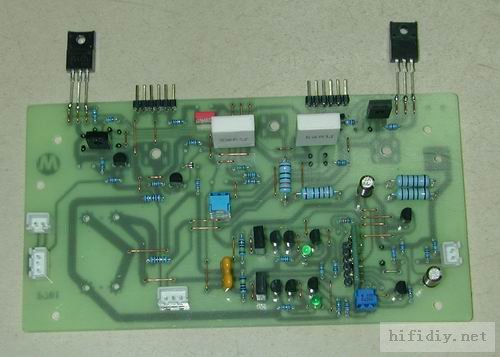

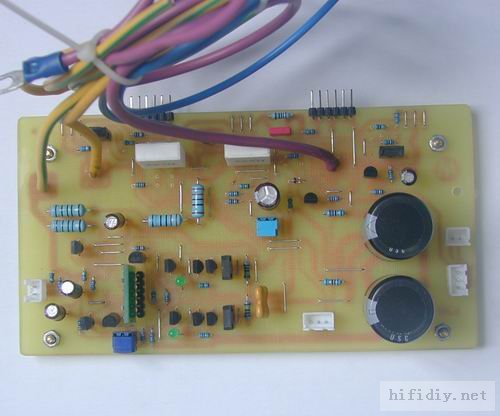

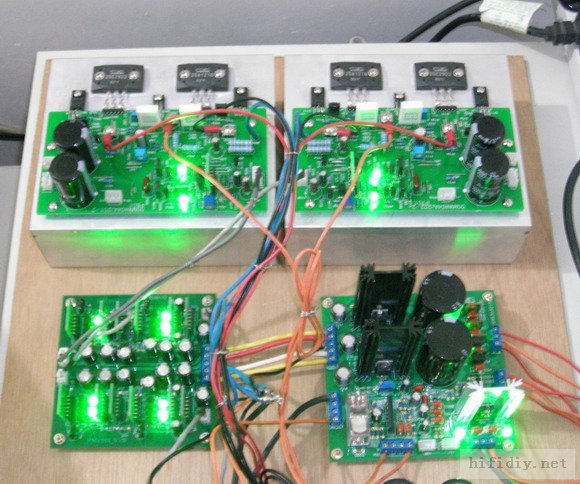

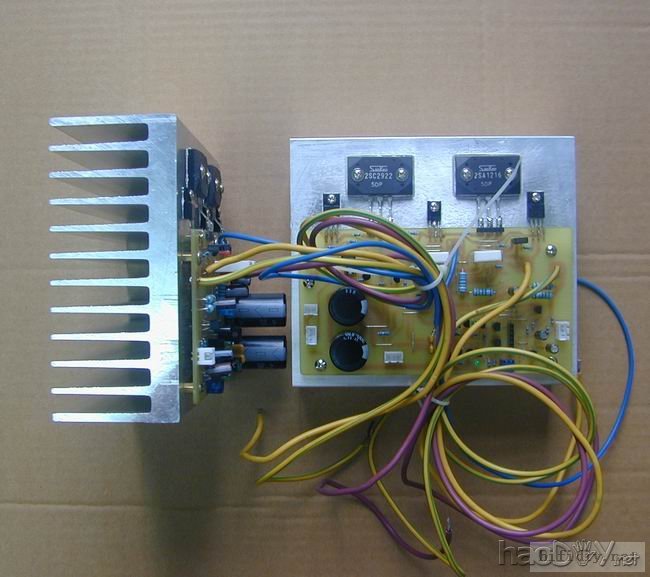

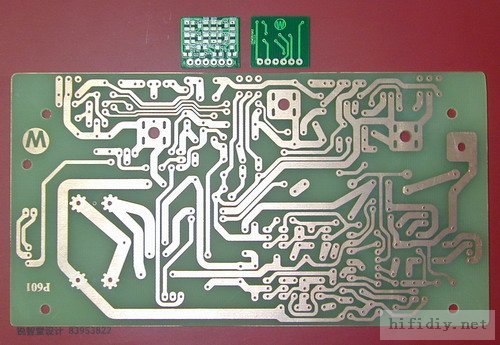

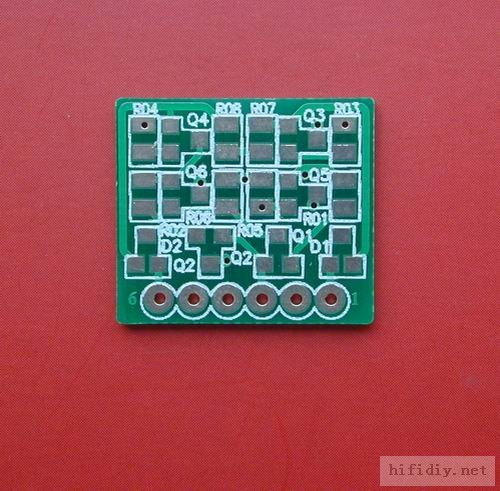

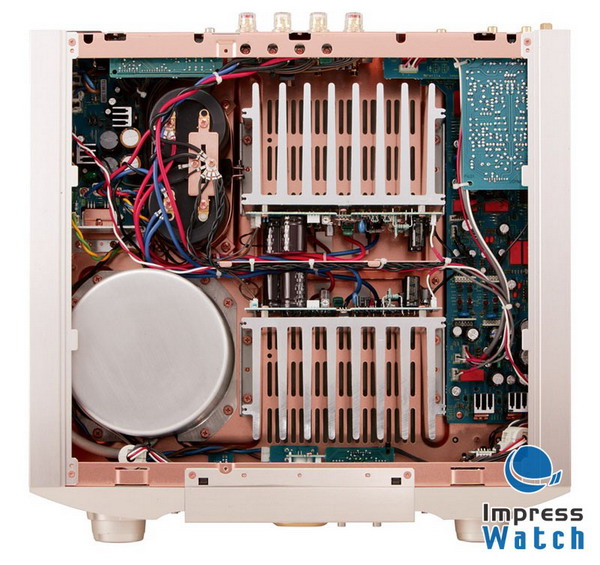

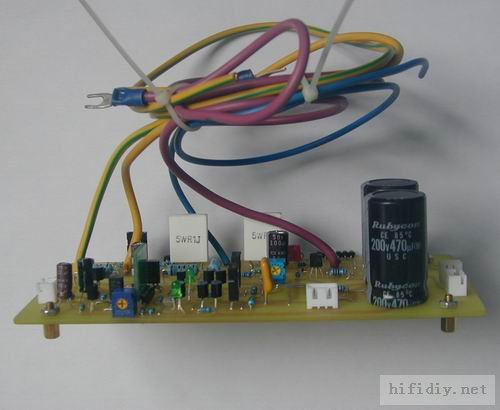

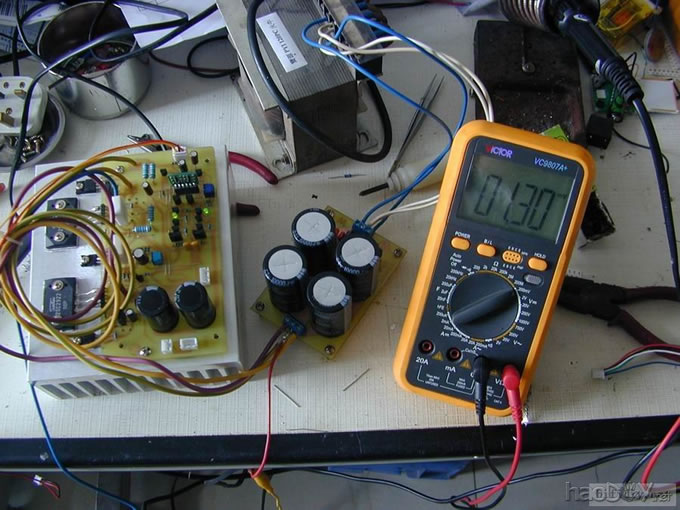

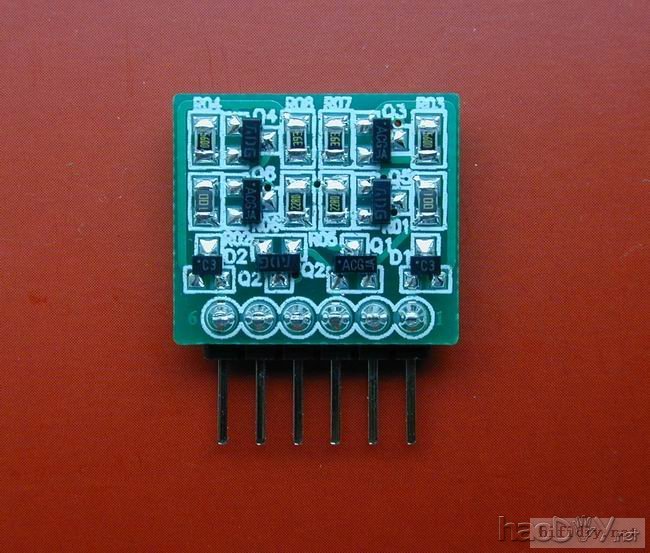

马兰士PM11S1的直刻正在进行中，那个HDAM-SA2小板是今下午收到的，上面的贴片晶体管会在明天到。大板今天钻的孔，用手中最小0.7MM的钻头。其他元件正在寻找中，由于在尽量找原型号元件，所以这个过程也许会是一个很漫长的过程。。。。。所有进展会在些帖跟进 大部元件样品已到，个别元件还在寻找中。晶体管力求找到相同型号。模块的贴片样品全部已到并焊好，NND每个型号只给了10PC，二套都不够，  明天再上最新进度图上個進度圖。  HDAM-SA2模塊的貼片我已全部找到，搞的好會出模塊。 改天上個焊好貼片的圖    昨天一次通電成功出聲，效果非常的不錯，耳朵貼近喇叭都無噪音。由於沒好箱子聲音暫時不好評論，改天上圖  由於個人原因，進度很慢，再上幾張最新進度圖！   龍崗區的，沒PCB哦！元件倒是有 再來一張通電工件中的 調在2MV內  再上个最新模块图！所用元件与图示同一型号！晶体管可以看PDF档中的标识  炫灯！！！   原装机器 马兰士PM-11S1
