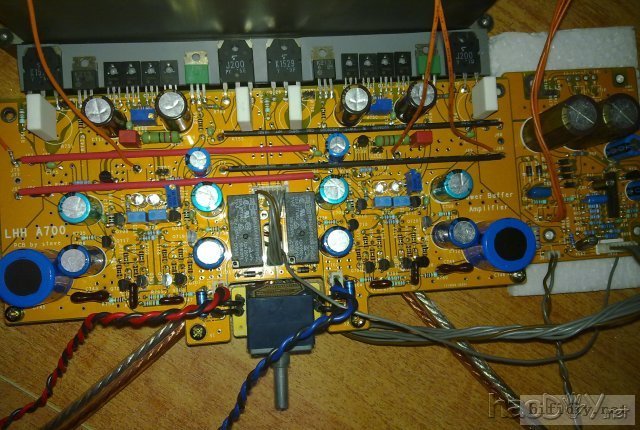

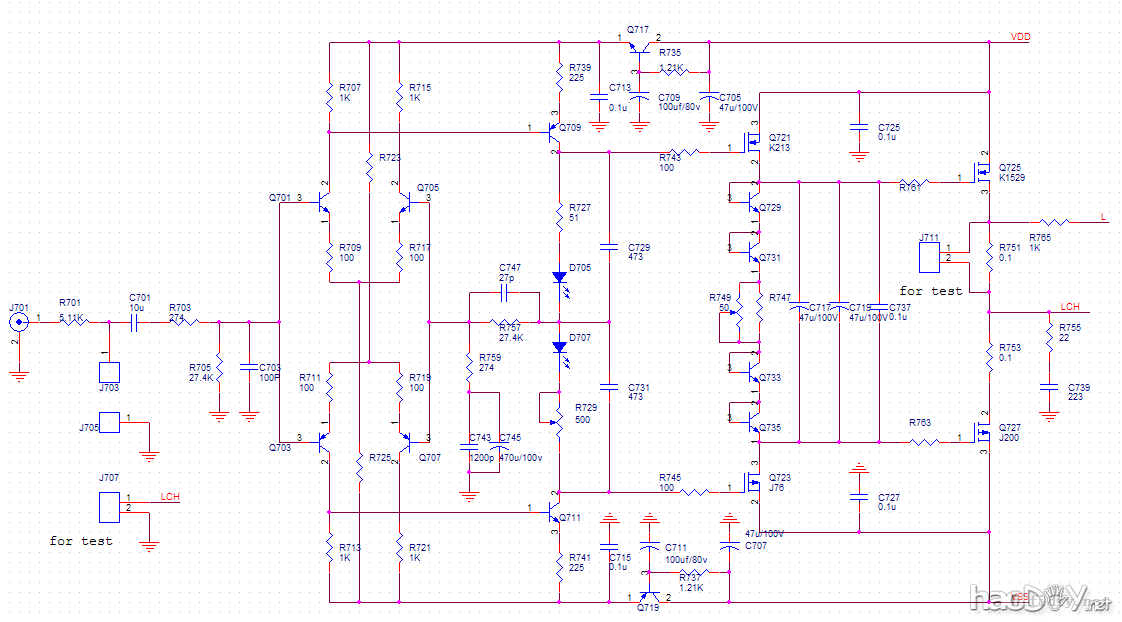

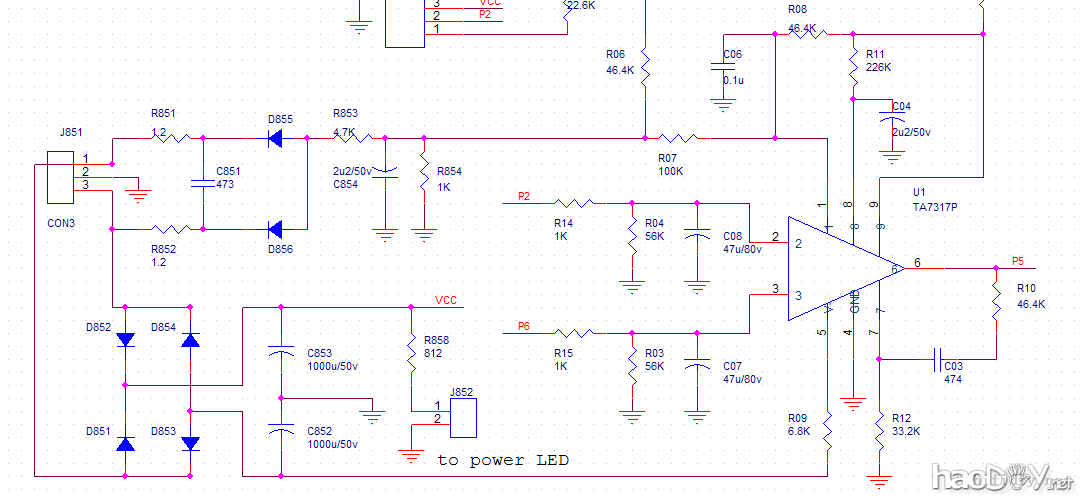

先说点废话吧，自从偶得此机后，就不得安宁了，一干人等天天惦记着来打劫，没办法，直刻了几块板发出去这才算平息，唉。。交友不慎啊 原机的布线做的很好，自己也打算验证一些想法，就焊了两块板折腾一下，发点流水账和大家分享。   喇叭保护板主线路，大家都猜得到，就是TA7317P，这里做的有开关机防冲击 、中点偏移和电源电压异常的保护 ，大板子上的那部分是末级过电流保护 之前看到网上的一些版本，只有WD杂志的那个比较接近，线路结构就没什么可说的，简洁、直通，一点愚见：驱动级的低阻高偏流设计，能够迅速的为mos充 放电（K1529/J200的Ciss达到700/1300pF），这和高达 200V/us 的上升速率是分不开的；反馈没有从输出级取而是在电压放大级施加本级直流负反馈，相 比大环路的负反馈，可以避免大瞬态时信号输入时容易诱发的瞬态互调失真 布线： 四根OFC铜条的使用可以很容易的实现小信号布线的完整，但成本和生产难度都增加不少； 反馈回路尽量靠近输入； 大面积的铺铜—好处自然不用说，合理的分割地线铜皮和适当数量的VIA可以很好的解决地线环路； 圆弧走线虽然只是在高速板中对信号质量有益处，但在音频范围内，心理作用居多； [attach]2143869[/attach]

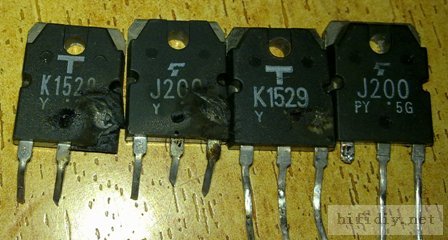

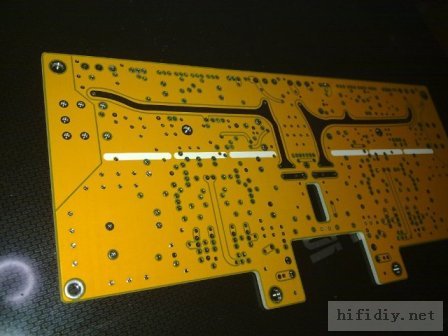

[attach]2143863[/attach] 所有pad连线都没有使用thermal relief ，这样可以做到最好的电气接触，但焊接是个麻烦事，我的老白光功率不够  整机： 布局：小信号在前，变压器在后，中间散热隔开 变压器，很多人说仿制的效果不好这也是一个重要的原因，参考级的变压器真不是吹的，这个标称500VA的家伙有近30斤重。 散热，一个大烟囱连接盖板和地面的铜板，使得整机都能起到散热作用，上下有大量的散热开口，利用空气对流给机器降温（也容易进小强  ），关于调试， 焊接好了先不上大管，各点电压正常再上，如果不是很放心，串个灯泡也不麻烦 输出管K1529/J200也没有传说中的那么容易自激，我从0.1uF开始加电容，开始还挺好，只有轻微自激，信心十足的直接上10uF，还没来得及量一下波形，管子就成了这个惨样 那么粗的引脚直接熔断  这个作罢
在末级调到10mA的情况下，不需要散热片也能很稳定的工作（算个B类  ），这样温补管就没用了，直接串四个二极管提供偏置电压就可以，但是音质不如高偏的AB后面再做一些其它的验证，有时间折腾再更新吧 感谢几位热心的烧友提供的零件，那么老的管子和一堆高压小容量电容很难买到，而且和原机封装一样的很不容易， 最后上2张拙照

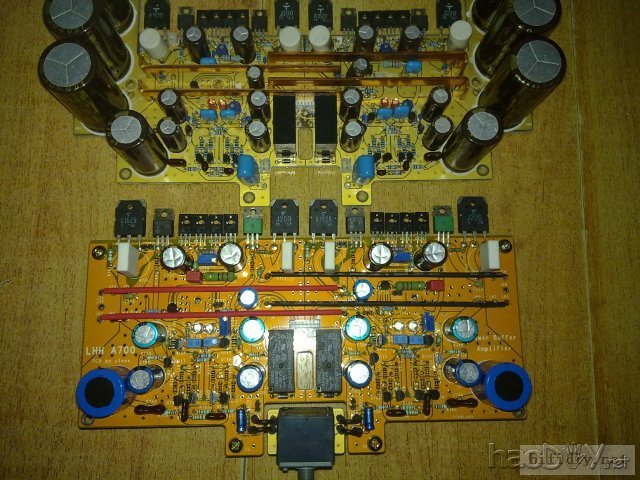

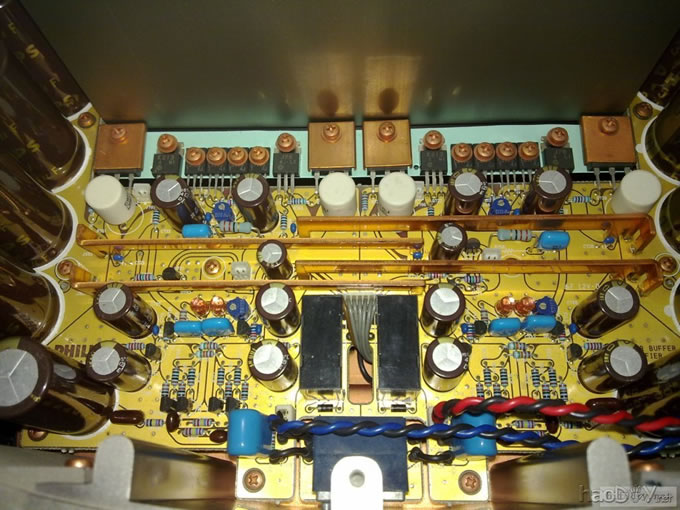

和原原版对比一下，挫是挫了点，呻吟还满意   关于音色我想就不必赘述了，我的很多板子都是做来听听就放在一边，这块却是一直在听 兄台可否上一下你的图和调试参数，共同交流 (责任编辑：admin) |
