做机都做上瘾了，做了就玩，玩完就卖，卖完又做，这日子无尽头啊。。。

上图先。。。

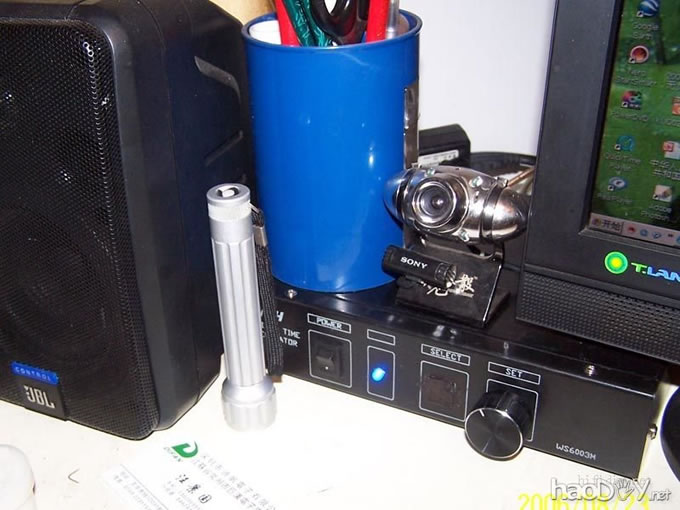

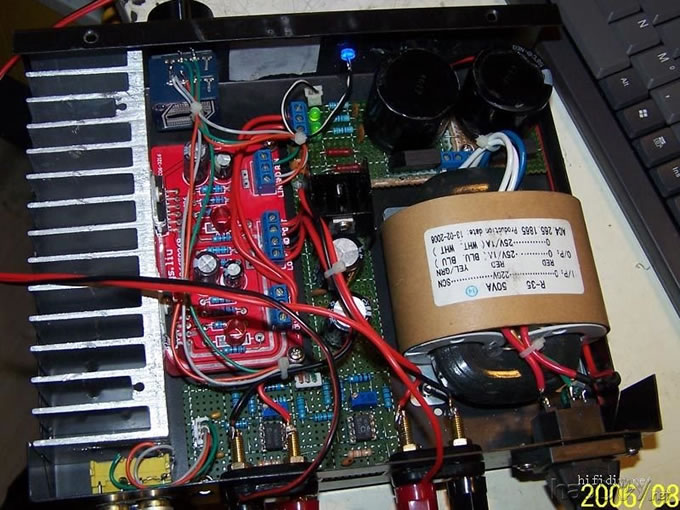

服役中的机子。。。

箱子是220*50*180，是很小，所有装什么东西都得计划一番。

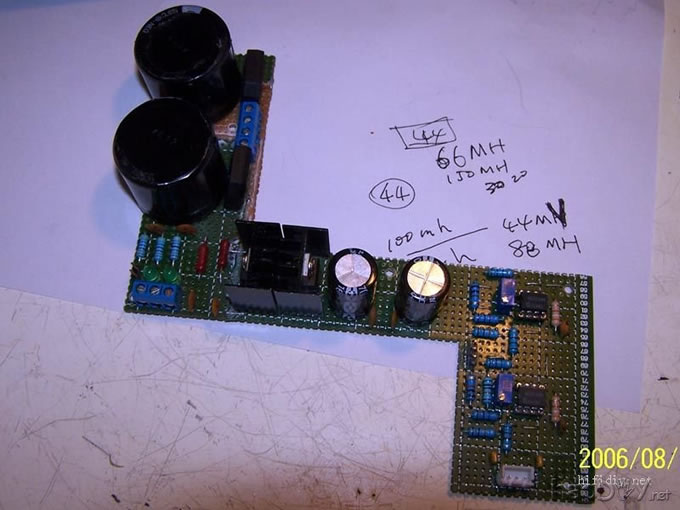

电源板和MBL前级都用洞洞板来做，这样可以节省点空间。不过费不少精神的了，先用CAD设计好，对住电脑的图纸排元件，再找洞洞板下手，这样焊起来快很多，不用想，照画好的图纸直接砌上去就是，而且不用考虑合理的走线。。。

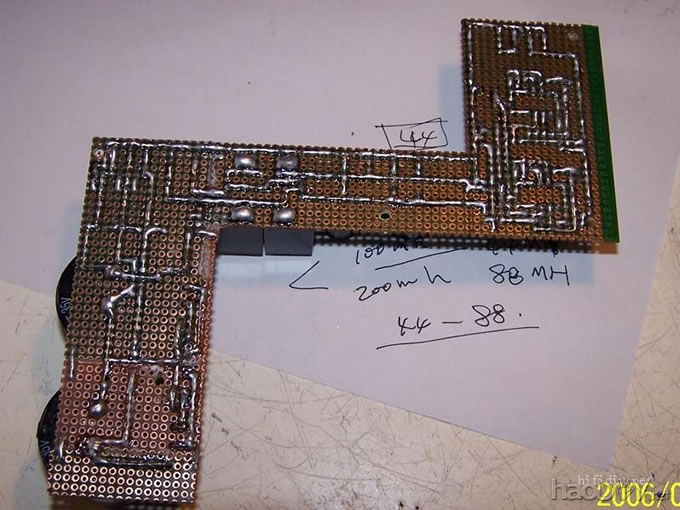

不过这块板是找4块小板子拼起来的。。502胶水+焊锡+铜丝，结实得很。。。

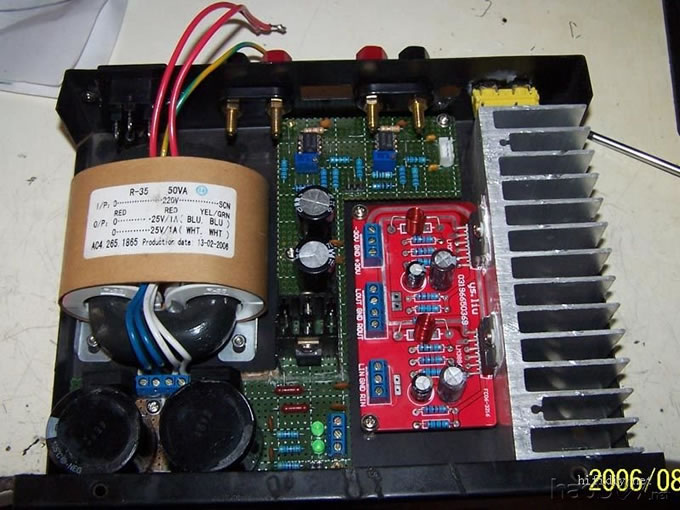

先排一下，定孔的位置，开孔和在机箱上加工是最吃力的，散热片原来太高了，硬是用曲线锯锯掉几CM，这工作靠耐心的啊，手都挂彩了。。。铁皮不是很厚，位置又要准，足花了半天时间。

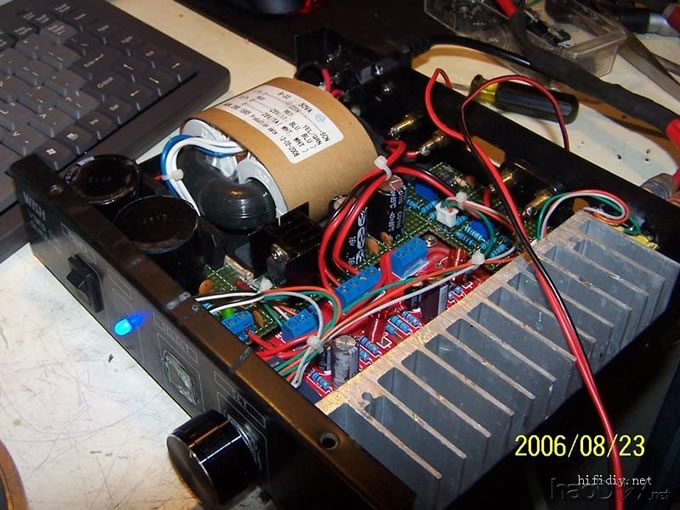

五金的工作做好后接线就简单啦，都是用接线端子的，很快搞掂，一开始试音还出现了严重的失真，我仔细检查，原来是前级的稳压正电源烧掉个电阻，正路没点，当然是失真啦，搞回来后就没问题了。。。

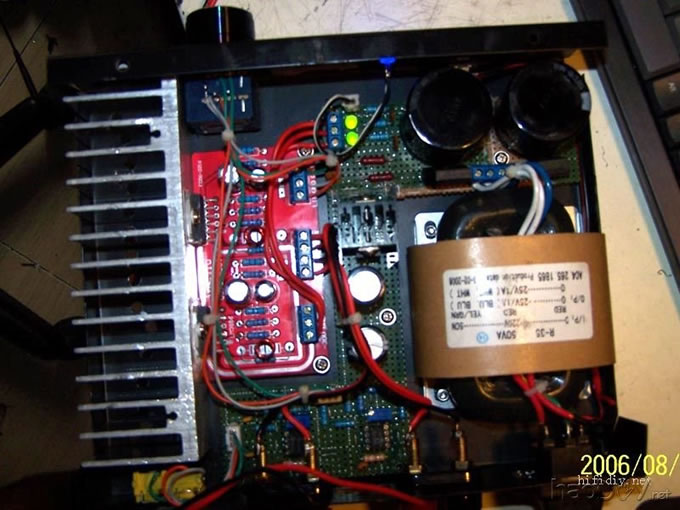

做好还是相当满意的，首先安装的位置很准，跟预计的一样，过程中没出现意外的问题，安装的很牢固，一种很实在可靠的感觉。。。

麻雀虽小，但该有的都有了，呵呵。。。

最后谈谈声音：一、没杂音，证明R牛是没漏磁的，而且所有双声道的线的长度是完全对称的，而且尽量短，这也是一方面吧。二、整体的效果没我以前装的两对管并联的分立好，表现在高频稍暗，低频速度稍慢，但力度还是有的，但中频还是可以的，很有磁性和空气感，三、声音较为柔和，合适听人声和轻松点的音乐等。。。

开机5、6个小时，由于机箱小，散热就一般了，开12点的位置，外壳的温度保持在50度左右，可以说是比较热的了

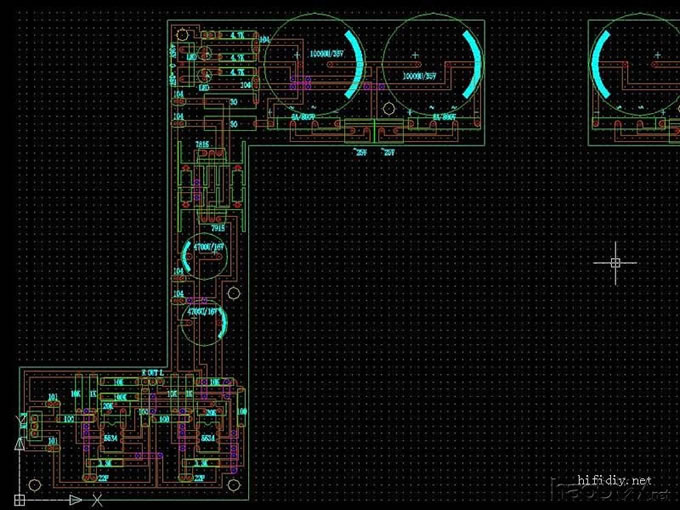

再上张CAD的PCB图,呵呵...

CAD里面搞的,每个小点相当于洞洞板的孔...

散热片是170*40*45的,是偏小,稳定下来的温度有65度以上,但还算稳定,开到2点一个小时都是差不多的温度



听了好些天,感觉真不错,声音很稳重,丝丝点点都很清楚,中频很好,没点噪音,力量感也令人满意,开低频丰富的曲子,音量开到3点,才可以发觉电源灯有少许的随声音的大小变暗点,证明牛功率是相对不足,不过这时候已经把这对小箱子推翻了天,可说上拆房了....发出的力量感足可和一些大箱子比美.而且没有失真.

现成的图纸都没有了,可以说明一下,lm3886的图纸其实就是坛子里面的3886板的图纸,MBL前级是文招兄提供的,至于电源部分就是用LM7015和LM7915做的,非常简单,要利用坛子的搜索功能全部都可以找出来的...
