全手工制作X-A50电路架构MINI遥控放大器功放(多图)

时间:2012-09-14 15:30来源:hifidiy.net论坛 作者:狂热者 点击:
上盖前纪念下 49.JPG (75.39 KB) 下载次数:10 2008-4-8 17:28 50.JPG (79.41 KB) 下载次数:12 2008-4-8 17:28 53.JPG (43.19 KB) 下载次数:9 2008-4-8 17:30 54.JPG (23.46 KB) 下载次数:8 2008-4-8 17:30 总算是可









本来在LJM兄那里买了套件,调试完后,把板子和变压器什么的望自己做的机箱里一放,感觉怎么放都不舒服,自己做的机箱太小了点,一个邪恶的想法就出来,干脆自己比着机箱自己做个.全遥控的X-A50架构的放大器,于是测量了机箱的尺寸,第一步,先画图,仿真.







本人的习惯是,是自己要做的电路,不管他有多成熟,都要先仿真,了解各个点的参数,便于调试和学习,仿真出来性能是非常好的,工作原理海象同学已经分析的很到位了,我就不过多说了,PCB如下
第一块是电源板,上面完成所有功能,保护,切换,电机驱动等,第2块是放大板,采用一点接地.











做板第一步热转印

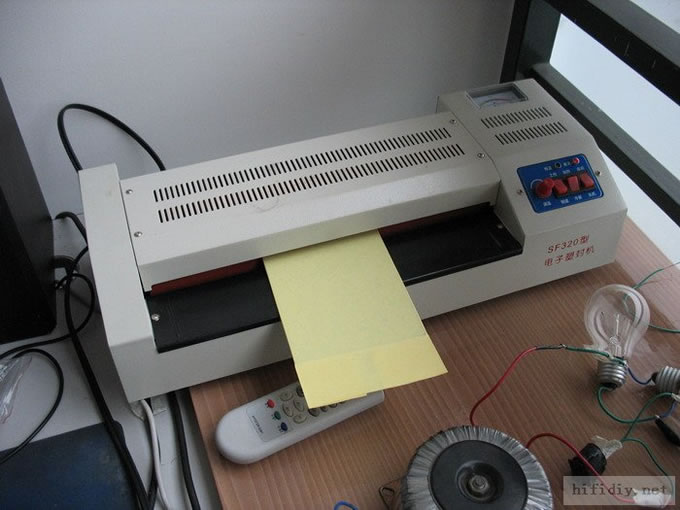

我用的过塑机,非常好用,温度控制在150度左右.来回6-8次,就OK







将4快板全部转印过去

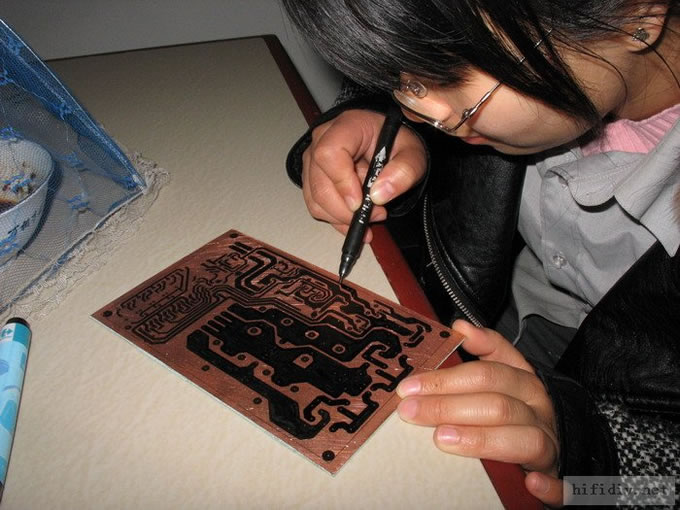

由于打印机粉已经不是很多,转印后效果不是很好,没有关系,可以用油性笔画下,这个可是个苦差,未来的LP也在帮忙





5.JPG#p#分页标题#e#









腐蚀中,我用一个桶来装3禄化铁,外面再用一个盆装热水,使的速度开些.

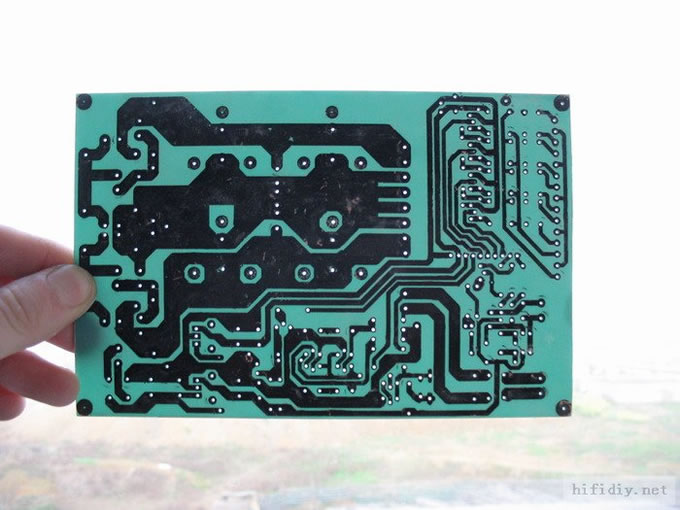

腐蚀完后的板

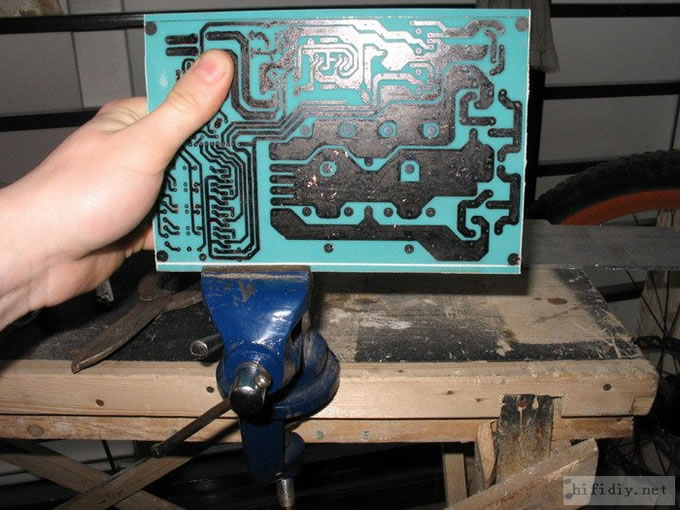

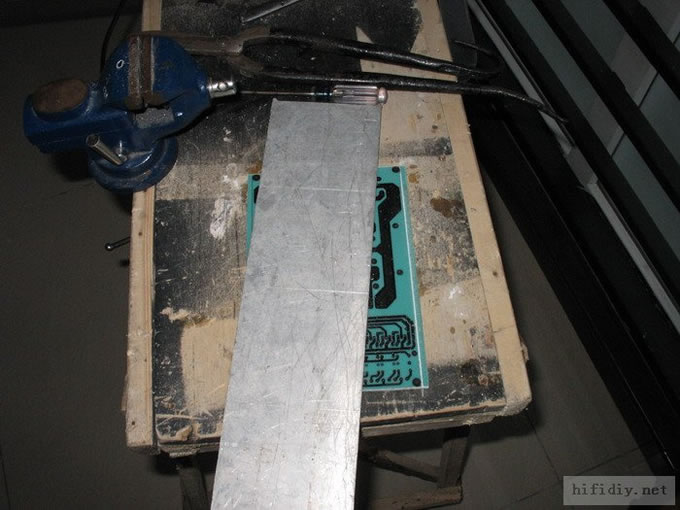

裁板可用大剪刀或钢锯,但我不用这两种方法,我用尖刀在板的两面画上很深的刀痕,再用小台钳轻轻一掰就OK,效果比前两者好










打孔中,电转也是自己搞的,用轻触开关控制,转孔我敢说比台转快,精度也不是问题







看看还有什么漏打的没

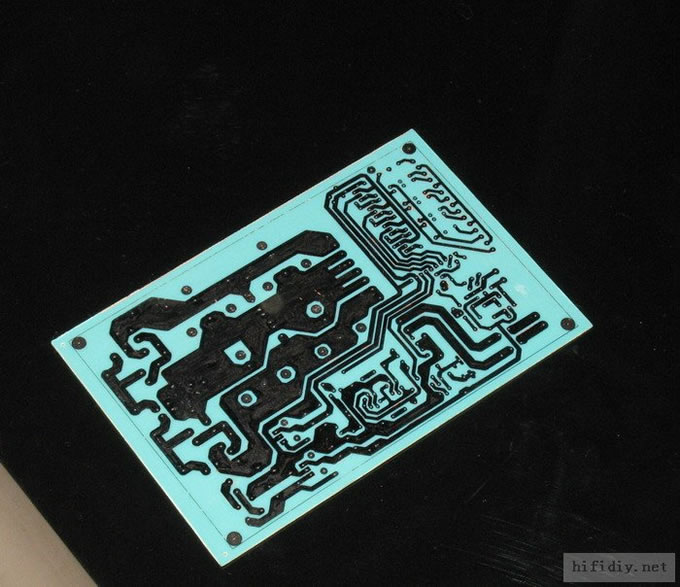

将PCB板打磨干净后,在PCB的背面用自喷漆均匀喷上薄薄一层,不仅仅是为了好看,为什么了呢 嘿嘿,请接看望下看







用电吹风加快干的速度

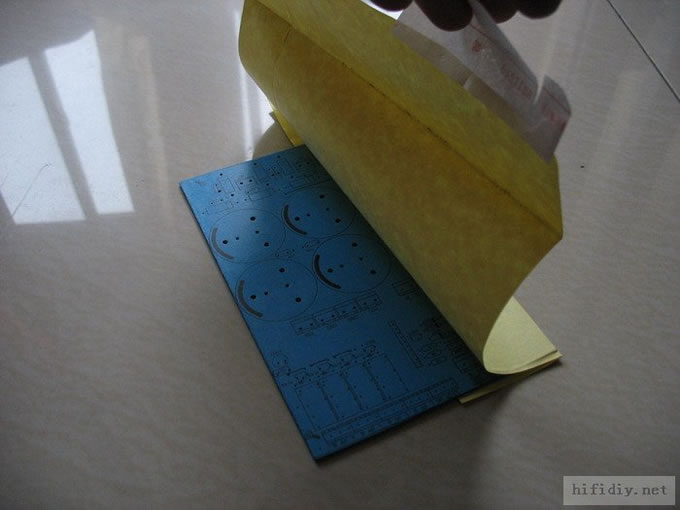

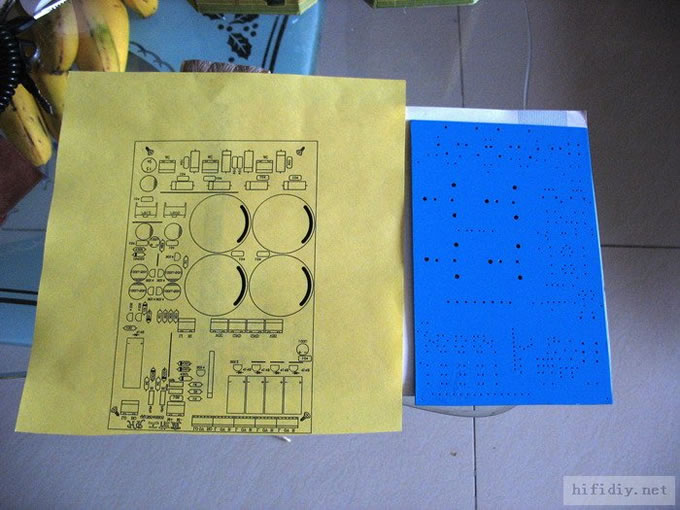

将打印好的字符层和PCB板对好,如果没有那层漆字符很难在PCB的背面粘住











再次过塑



掀起你的盖头来,让我来看看你的脸~~~~~
