Arduino的3D印刷指南针

时间:2017-05-24 20:37来源:未知 作者:admin 点击:
在这种教学指导中我将告诉你如何使你自己的基于Arduino的数字磁罗盘。 本指南中你也会发现,3D打印盒STL文件。 让我们开始吧。 步骤1:所需硬件 这个项目你将需要: 如果你想使整个电路装进我们的3D印刷的盒子你必须买: atmega328p(Arduino Uno引导) 28pi

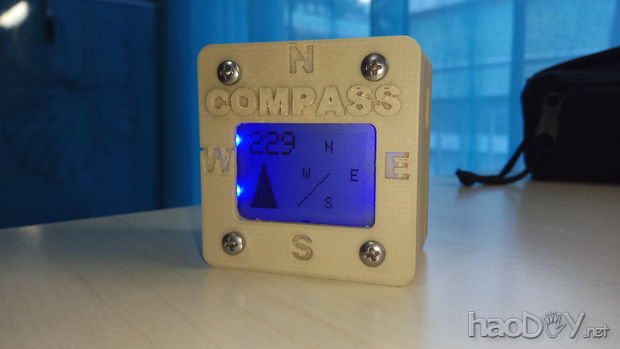

Arduino的3D印刷指南针

在这种教学指导中我将告诉你如何使你自己的基于Arduino的数字磁罗盘。

本指南中你也会发现,3D打印盒STL文件。

让我们开始吧。

步骤1:所需硬件

Arduino的3D印刷指南针

这个项目你将需要:

如果你想使整个电路装进我们的3D印刷的盒子你必须买:

  • atmega328p(Arduino Uno引导)
  • 28pin DIP插座
  • 10kΩ电阻
  • 16MHz的晶体
  • 2x 22pf电容器
  • HMC5883L传感器板
  • 诺基亚5110显示屏(PCB版)
  • 锂电池充电模块1A - tp4056
  • 可充电锂电池3.7V(25x40mm最大!)
  • 开/关按钮(带有安装孔的直径Ø12.5mm)

你还需要Arduino Uno板编程程序。

如果你想让它超级简单,没有3D打印的情况或者你想让它大到你自己的盒子,你需要:

  • Arduino板(我推荐UNO)
  • 线路板
  • HMC5883L传感器板
  • 诺基亚5110显示屏(PCB版)
  • 有些线路电缆

工具

  • 3D打印机(你的罗盘盒/箱)
  • 烙铁,如果你想让自己的小电路

步骤2:电路

Arduino的3D印刷指南针

你会发现线路板和电子电路原理图。Ι建议你建立你的电路板(小)第一。连接是很容易的,只要按照引脚说明。

在这里你可以找到电子电路原理图更好的细节比上面的图像

关于HMC5883传感器:

的HMC5883L传感器是一个三轴数字磁强计集成电路设计的低场磁感应。该传感器具有8到8高斯,分辨率高达5毫高斯满量程范围。随着通信简单,所有做HMC5883L通过I2C接口。这意味着你将需要连接电源,接地和Arduino Uno板只有两线(SDA,SCL)。

注!

因为这是一个指南针如果你把它放在电池、电机、金属表面或磁场,结果会偏离实际。

也可以使用它在一个<strong>平坦的表面!</strong>

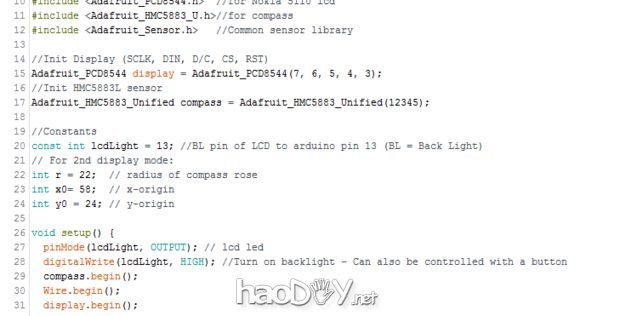

步骤3:代码

Arduino的3D印刷指南针

从这里下载代码和Arduino IDE打开它。在里面你会找到所有必要的图书馆!

你的Arduino Uno板程序的atmega328p,脱离它并将它在您的定制电路。

(如果你使用的是模拟测试,在这里你必须看到一切都工作正常)

特别注意:代码:60到63

/ /一旦你有你的方向,你必须将你的“偏角”,这是在你的位置上的compassnetic领域的“错误”。
/ /找到你:http://www.magnetic-declination.com// /我的是:13×2 W,这是~ 13度,或(我们需要)0.22弧度

浮declinationangle = 0.22;// <改变0.22与你。如果你找不到你的磁偏角删除那些线;)


  • Arduino的3D印刷指南针digital_compass.zip
    下载

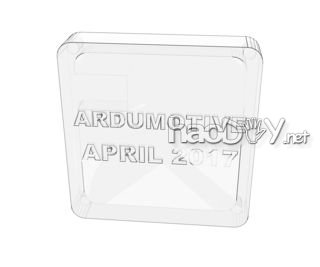

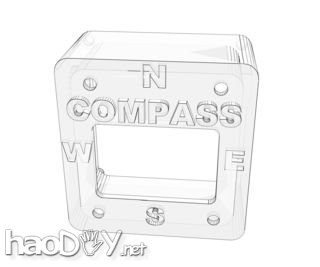

步骤4:3D打印机文件

Arduino的3D印刷指南针

充分利用支持打印程序。

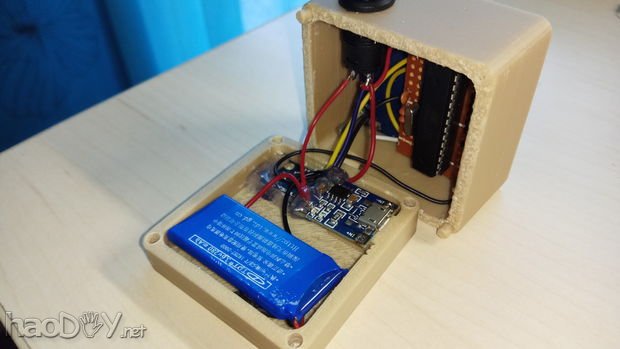

上面的图像将帮助你了解你如何能将它们里面。

确保传感器粘贴在底部盖和“X”的标签寻找方向为“N”的信的主要部分的顶部相同。


  • Arduino的3D印刷指南针
    arduino_compass_main.stl
    下载在3D视图
  • Arduino的3D印刷指南针
    arduino_compass_lid.stl
    下载在3D视图

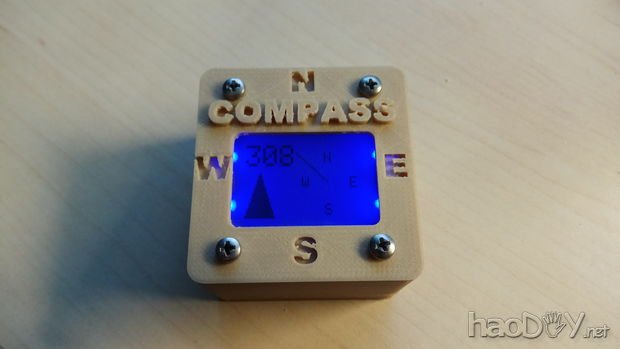

步骤5:做得好!

Arduino的3D印刷指南针

嗯…就是这样!

我希望你喜欢这个,让我知道在评论!
我也喜欢看一些照片与您的新的3D印刷Arduino的罗盘!
