细间距QFP器件手工焊接教程(4)

时间:2014-07-08 21:36来源:未知 作者:admin 点击:
焊完所有的引脚后,用焊剂浸湿所有引脚以便于焊锡清洗。在需要的地方吸掉多余的焊锡以消除任何短路/搭接。 用4倍放大镜(或更高倍数)检查短路或边缘焊锡搭接。焊锡搭接应在每个器件引脚与PCB之间有一个平滑的熔化过

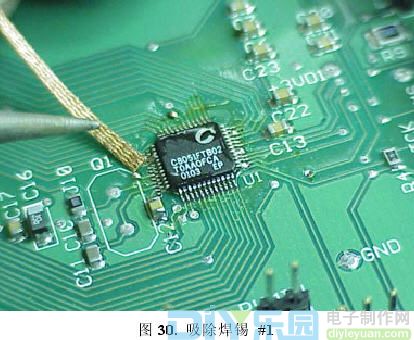

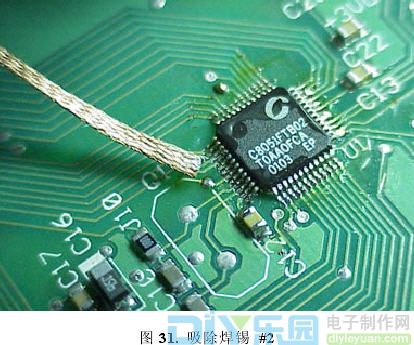

  焊完所有的引脚后,用焊剂浸湿所有引脚以便于焊锡清洗。在需要的地方吸掉多余的焊锡以消除任何短路/搭接。

细间距QFP器件手工焊接教程

细间距QFP器件手工焊接教程

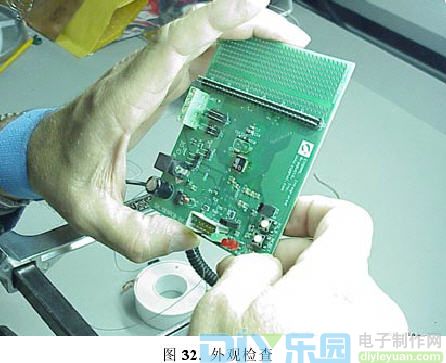

  用4倍放大镜(或更高倍数)检查短路或边缘焊锡搭接。焊锡搭接应在每个器件引脚与PCB之间有一个平滑的熔化过渡。如有必要,重焊这些引脚。

细间距QFP器件手工焊接教程

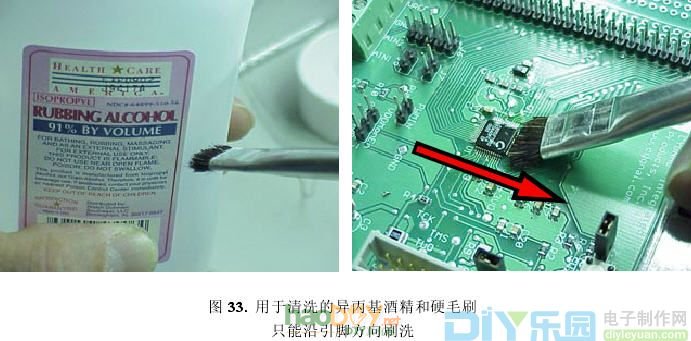

  检查完成后,该从电路板上清除焊剂。将硬毛刷浸入酒精,沿引脚方向擦拭。用力要适中,不要过分用力。要用足够的酒精在QFP引脚间仔细擦拭,直到焊剂消失为止。

细间距QFP器件手工焊接教程

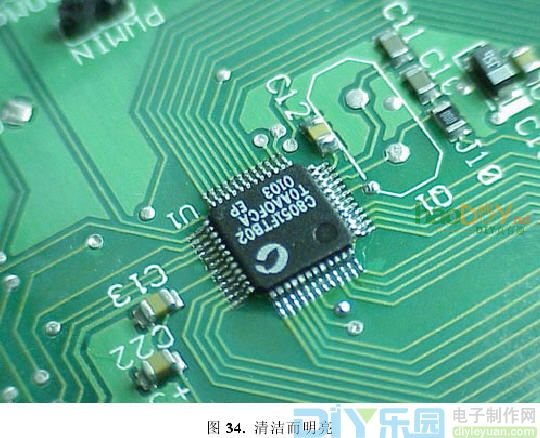

  用压缩十燥空气或氮十燥电路板。如果没有这样的设备,要让电路板在空气中十燥30分钟以上,使QFP下方的酒精能够挥发。QFP引脚应看起来明亮,没有残留的焊剂。

细间距QFP器件手工焊接教程

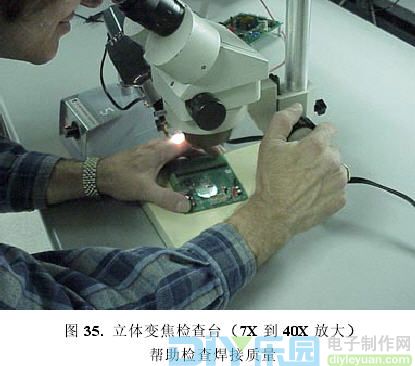

  重新检查焊接质量。如有必要,重焊引脚。

细间距QFP器件手工焊接教程
