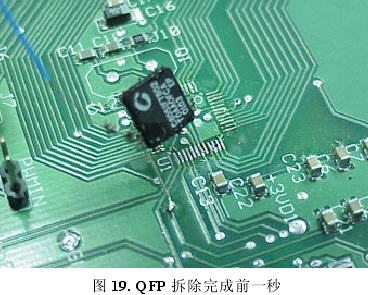

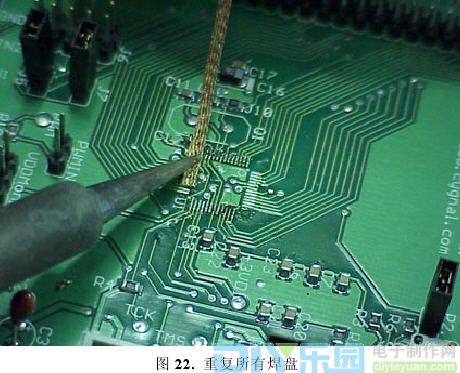

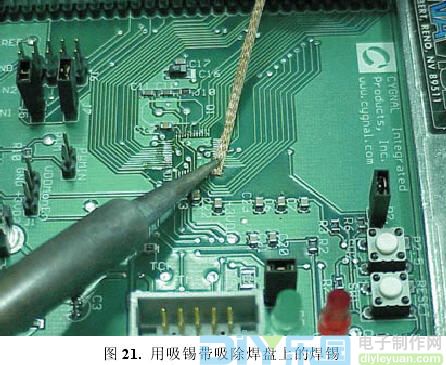

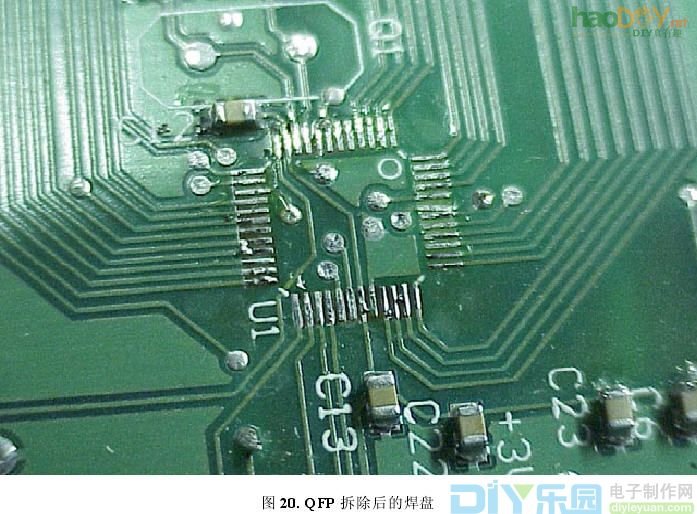

新PCB 如果在一个新PCB上安装器件，所需的清洗工作是最少的。在一个新PCB上，焊盘上应该没有焊锡。在开始安装之前，用异内基酒精(图33刷洗焊盘并将电路板进行十燥就足够了。 返工的PCB 下面一节介绍在完成前一节所述的QFP拆除工作后要进行的电路板清洗过程。器件拆除后，焊盘需要清洗。清洗焊盘的日的是使它们变得平坦，没有焊锡和焊剂。用吸锡带吸除焊锡，直到焊盘变平坦和暗淡为止。一个清洁的焊盘看起来应该是暗银色。

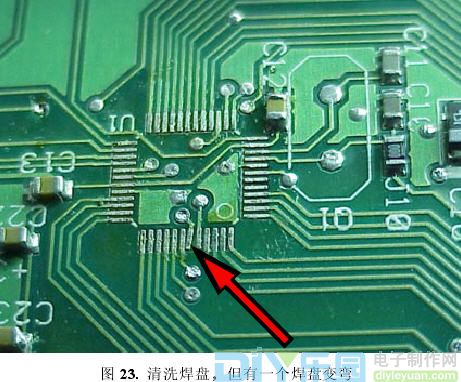

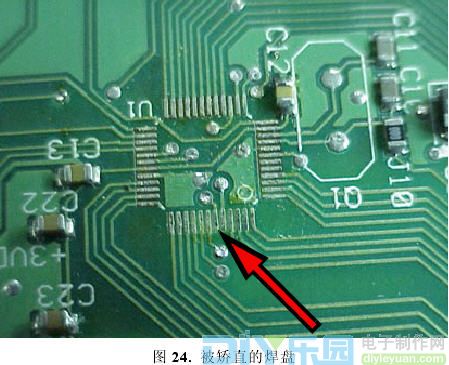

如果有焊盘从PCB上松动，使用牙锄或其它尖状物件重新调整该焊盘(图23和图24)。

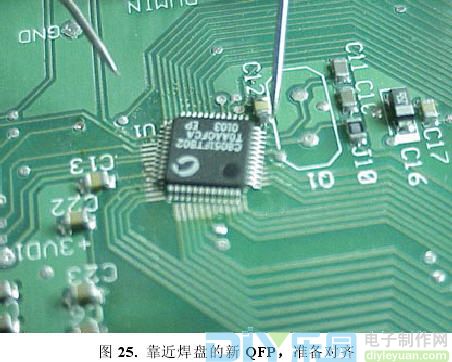

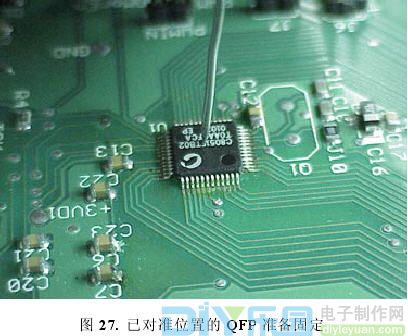

C.焊接一个新QFP PCB上的焊盘应是清洁的并且上面没有任何焊锡。 用镊子或其它安全的方法小心地将新的QFP器件放到PCB上。要保证器件不是跌落下来的，因为引脚很容易损坏。 用一个小锄或类似的工具推动器件，使其与焊盘对齐，尽可能对得准确一些。要保证器件的放置方向是正确的(引脚1的方向)。

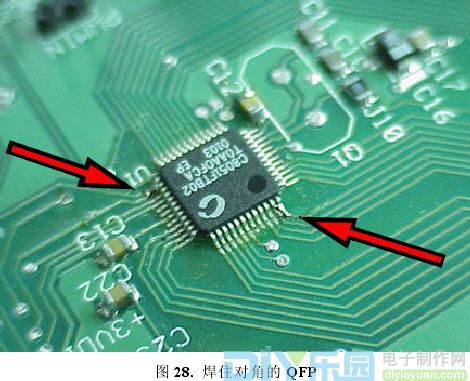

将焊台温度调到725oF (385℃)。将烙铁尖沾上少量的焊锡。用一个小锄或其它带尖的工具向下按住己对准位置的QFP，在两个对角位置的引脚上加少量的焊剂。仍然向下按住QFP,焊接两个对角位置上的引脚。此时不必担心加过量的焊锡或两个相邻引脚发生短路。日的是用焊锡将己对准位置的QFP固定住，使其不能移动。

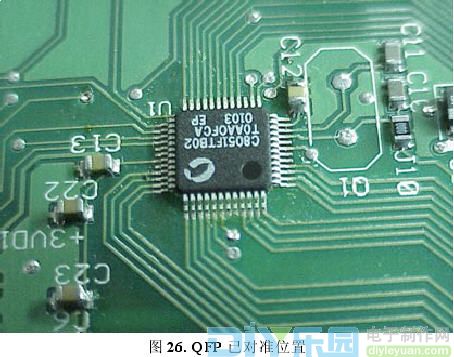

在焊完对角后，重新检查QFP的位置对准情况。如有必要，进行调整或拆除并重新在PCB上对准位置。
现在你己准备好焊接所有的引脚。在烙铁尖上加上焊锡。将所有的引脚涂上焊剂使引脚保持湿润。 用烙铁尖接触每个QFP引脚的末端，直到看见焊锡流入引脚。贡复所有引脚。必要时向烙铁尖加上少量的焊锡。如果看到有焊锡搭接，你也不必担心，因为在下一步你将清除它。 在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

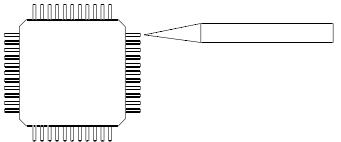

图29.保持烙铁尖与被焊引脚并行 (责任编辑：admin) |
