DIY公交卡

时间:2021-06-11 17:18来源:www.mydigit.cn 作者:qumol 点击:
前几年没有共享单车的时候,上下班天天挤公交。后来卡折断了,卡里还有50块余额,补办还要花10块钱卡费。于是手动修复一下。物料清单: 1.益达的盖子; 2.漆包线2米。我是从旧马达上拆下来的,线径0.2的,软硬适中。 3.电烙铁; 4.环氧灌封胶。 话不多说,开
前几年没有共享单车的时候,上下班天天挤公交。后来卡折断了,卡里还有50块余额,补办还要花10块钱卡费。于是手动修复一下。物料清单:
1.益达的盖子;
2.漆包线2米。我是从旧马达上拆下来的,线径0.2的,软硬适中。
3.电烙铁;
4.环氧灌封胶。

话不多说,开干。
一、用手机手电筒照射卡面,寻找芯片位置。用剪刀剪下,注意不要弯折。芯片就小拇指指甲盖那么大一点,很薄千万小心别弄折了。给芯片两头的焊盘上锡。
DIY公交卡
二、从卡的断面观察卡里面的线圈是几圈的(很重要)。我的长安通里面是6圈的。
三、计算:电感量=电感系数*面积*匝数平方。所以只要保证改造后改造后面积*匝数的平方与原先的相等即可。
卡片的线圈是长方形的,L=ε*80*50*6*6=144000ε
益达盖子的直径是40,L=ε*3.14*20*20*N*N=1256ε*N*N
求得N≈11
四、用A4纸卷一个直径略小的圆柱,将漆包线在上面绕够11圈,用热熔胶略微固定一下,以防拆下来的时候散开。

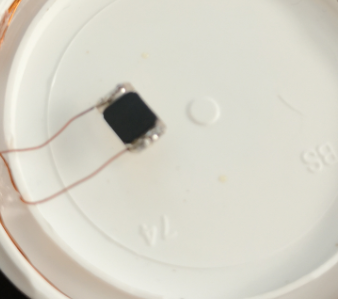

五、线圈两头脱漆上锡,焊纸芯片的两个焊盘上。

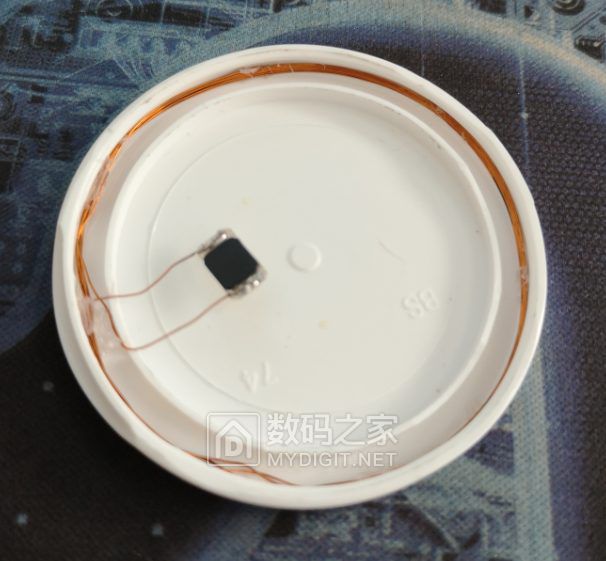

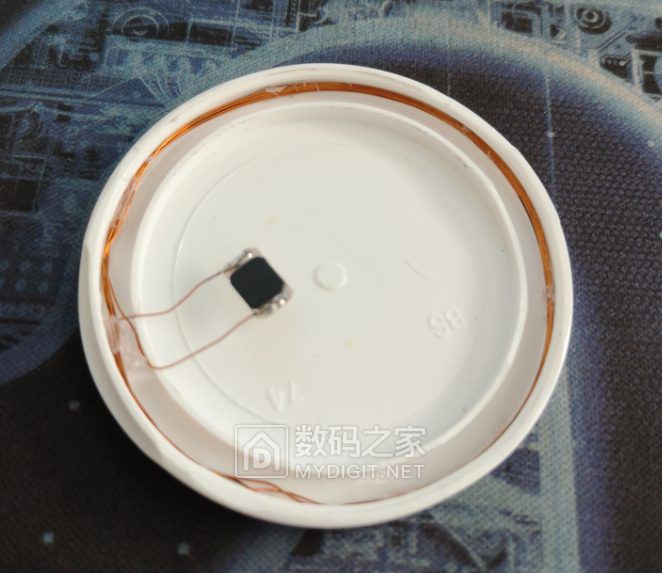

六、将线圈塞在瓶盖内的凹槽里,尽量放平整,可以适当用胶水固定一下,以防灌胶过程中翘起。
DIY公交卡

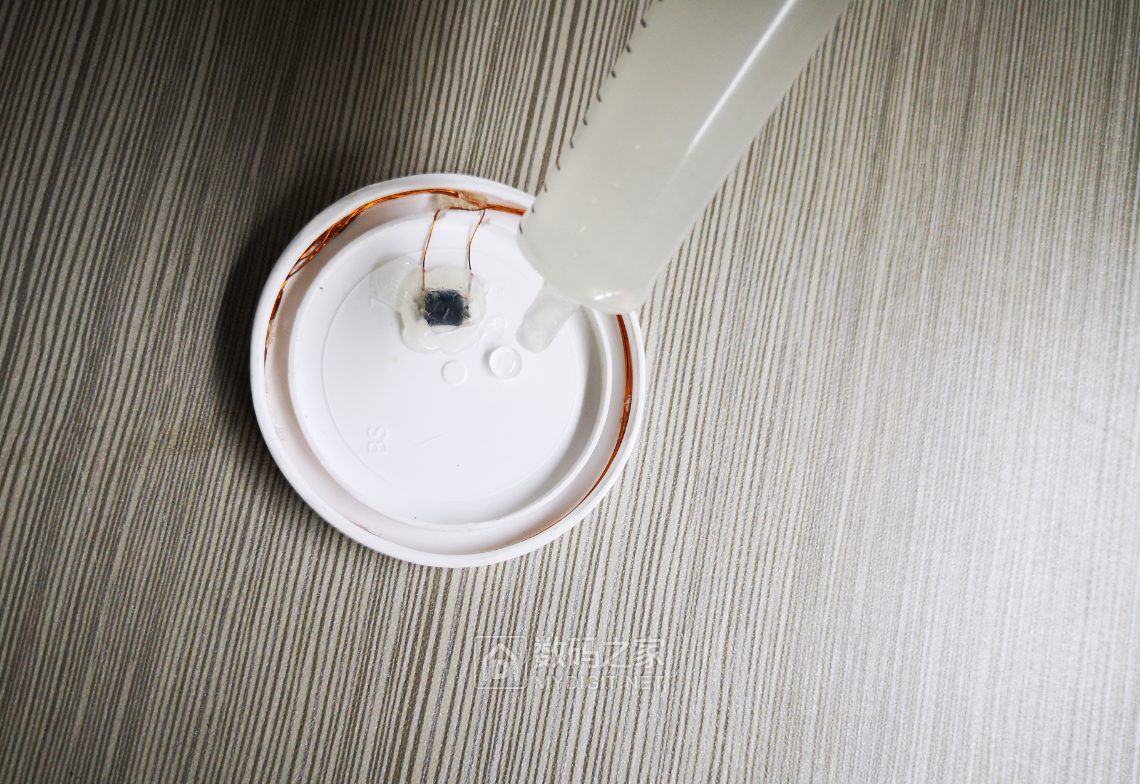

七、开始灌胶,我用的透明色的
DIY公交卡

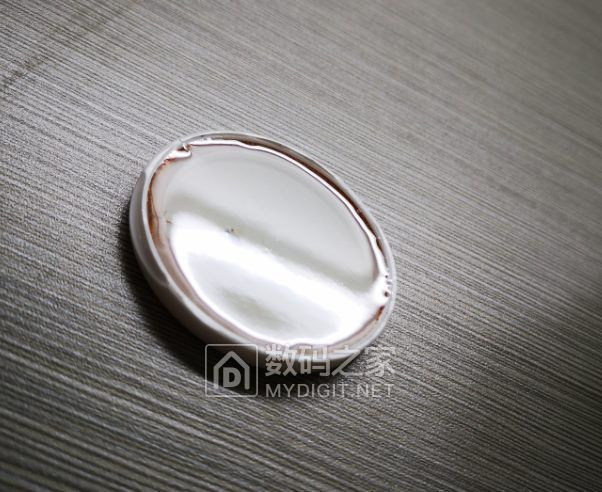

八、灌好等胶干
DIY公交卡

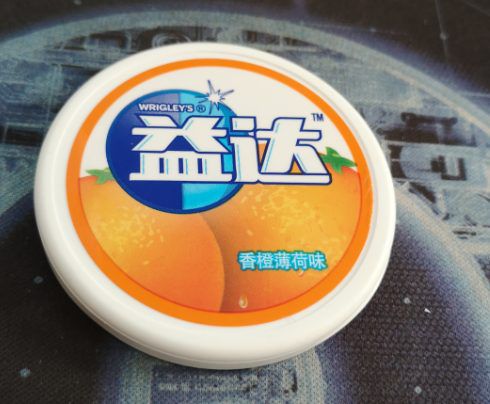

九、成品的样子
DIY公交卡 DIY公交卡

十、坐公交测试,随着滴的一声,司机瞪了我一眼,旁边的大爷也看着我,略显尴尬 (责任编辑:admin)
