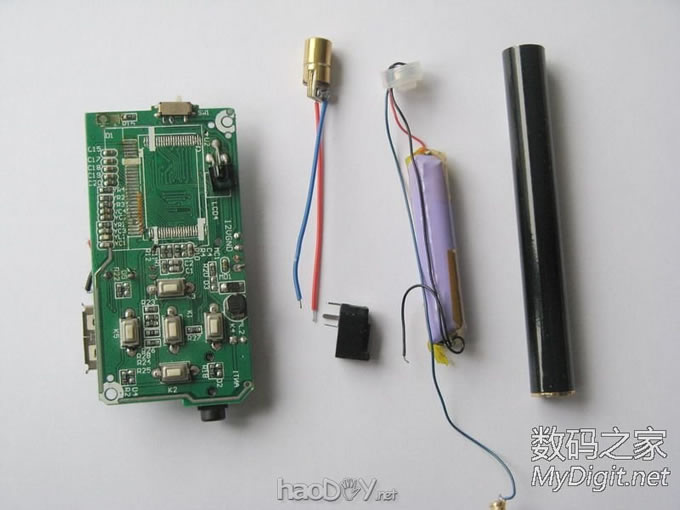

一直以来想做激光笔，儿子玩具上的激光指示器和光驱激光头收集不少，但因电池体积原因都没干成 直到看见电子烟，完全是激光笔的绝配呀！就撸了几只，拆机可详见http://bbs.mydigit.cn/read.php?tid=1363641 单撸激光头，邮费实在不划算。直到前段时间撸其他的，顺便就采购了几支 这样做激光笔就提上议事日程了 周末开始 主要材料
电子烟的不锈钢杆

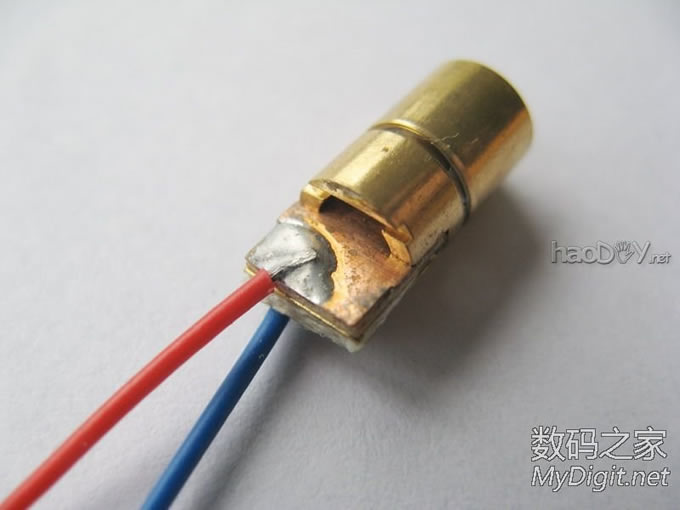

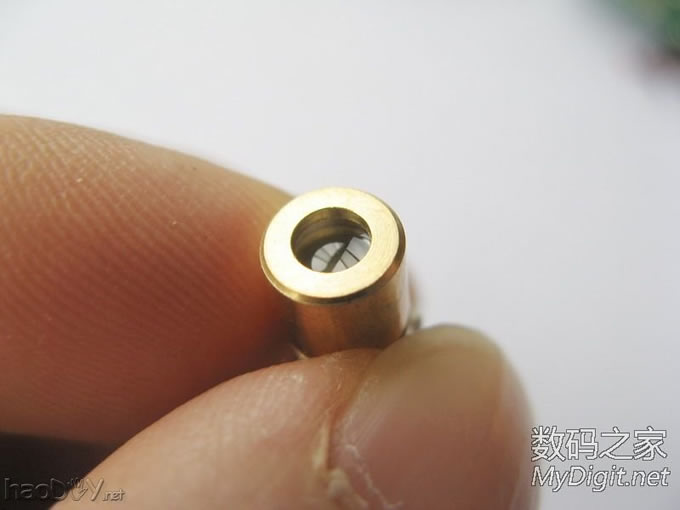

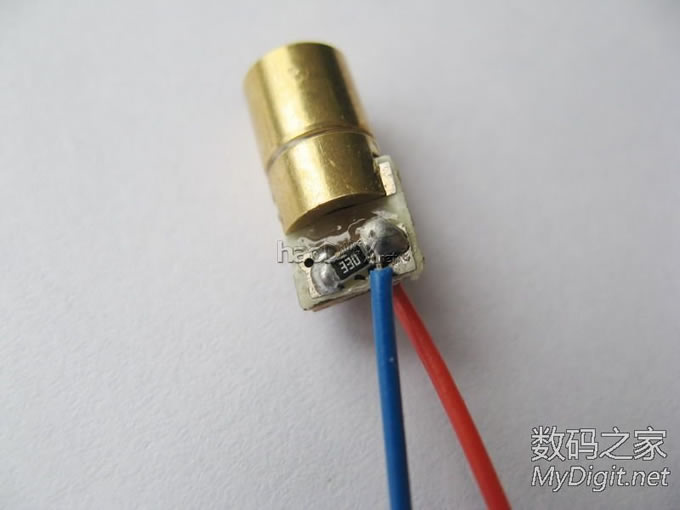

激光头，铜壳接的+，要注意

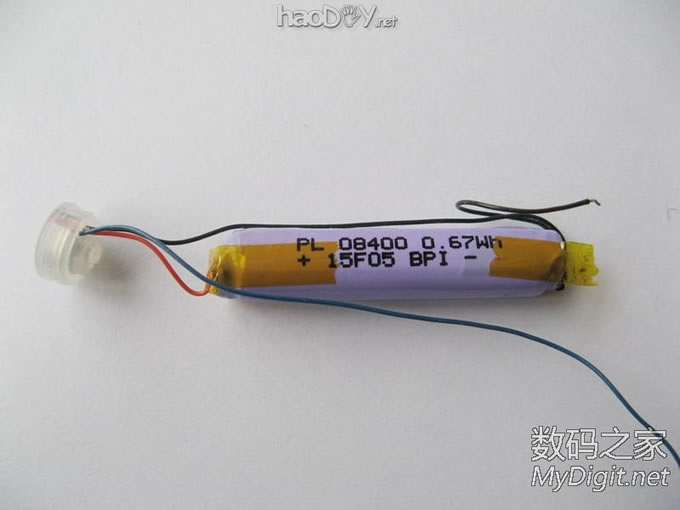

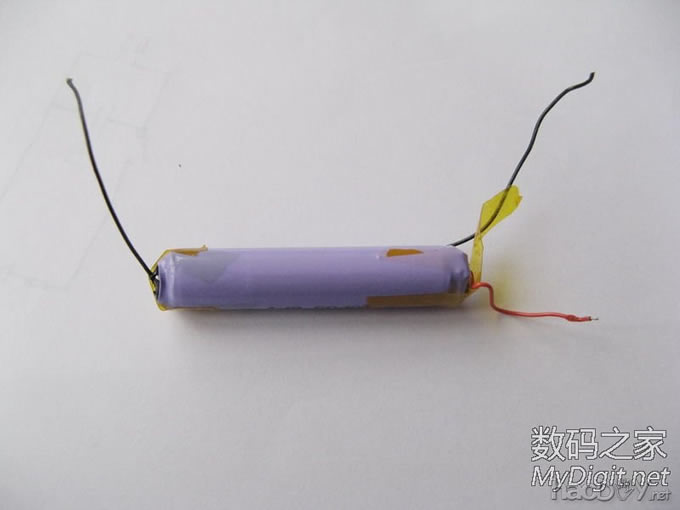

电池，电子烟的

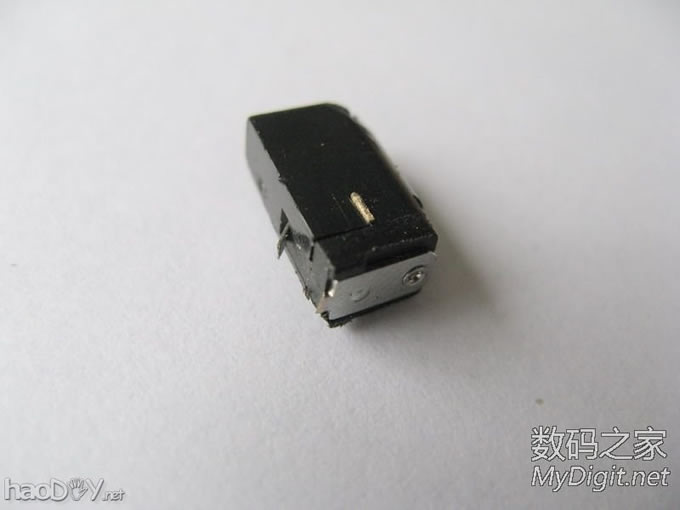

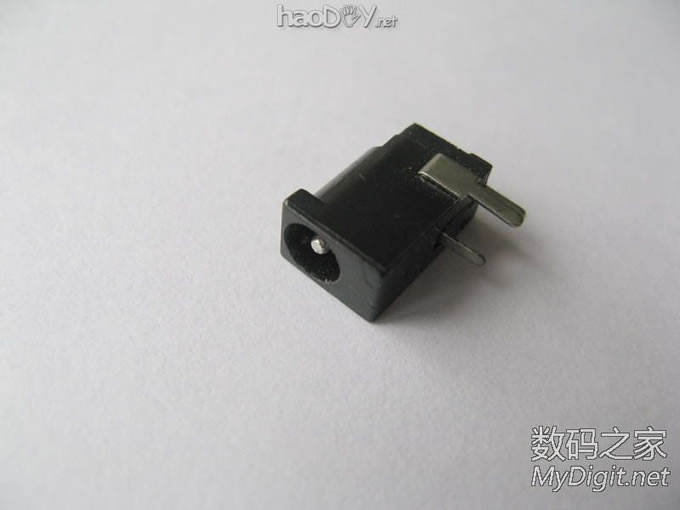

2.5的DC插座

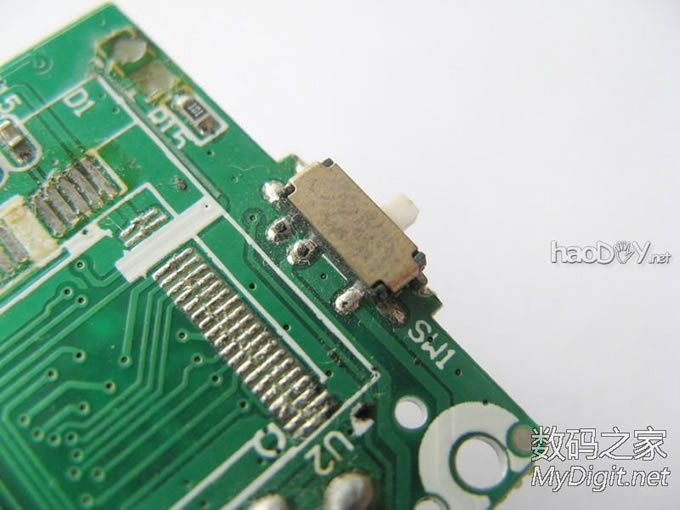

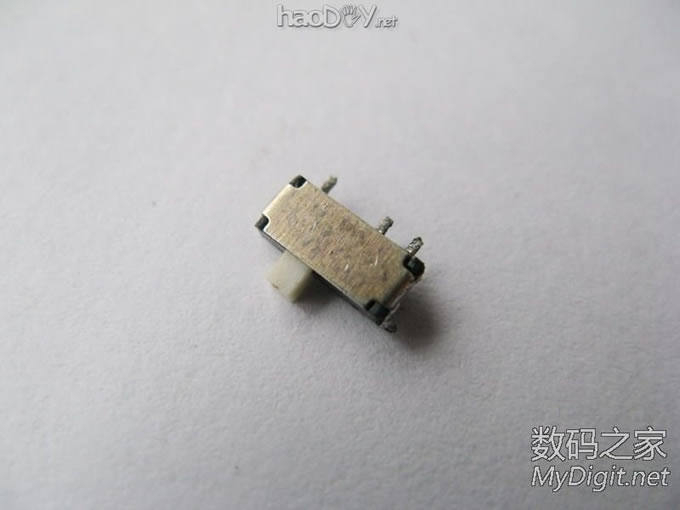

微型开关是从这上面拆的

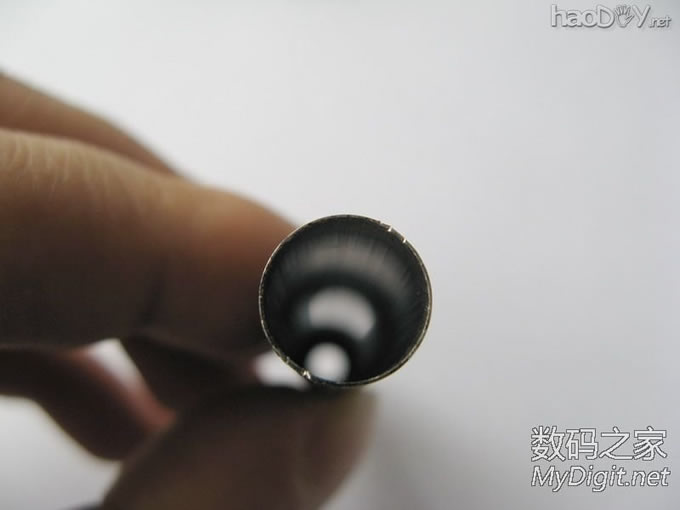

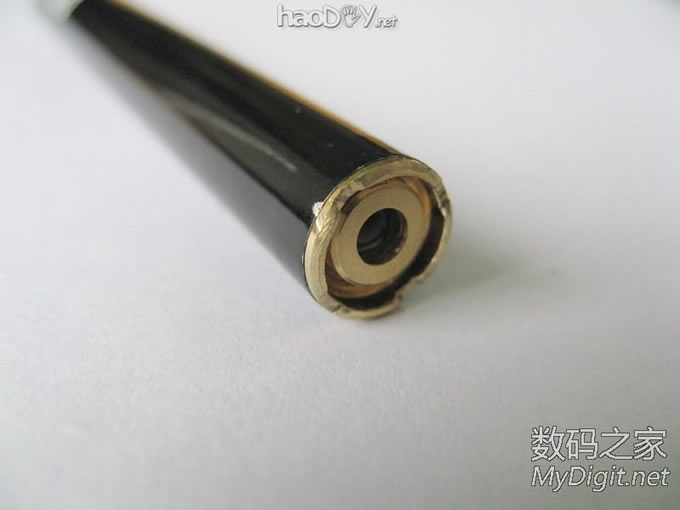

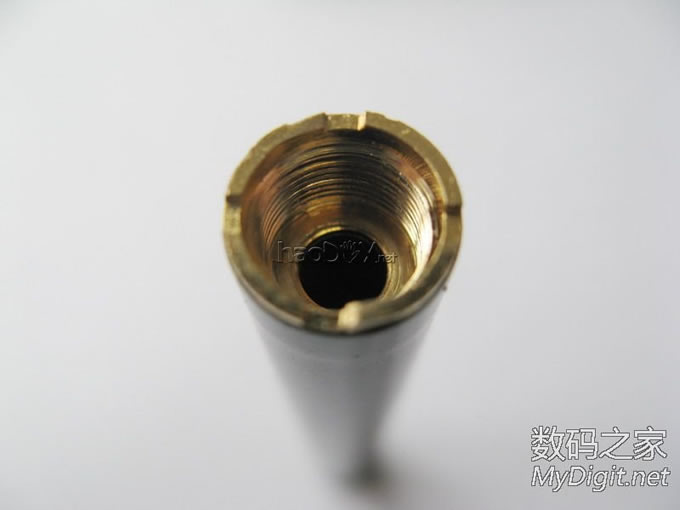

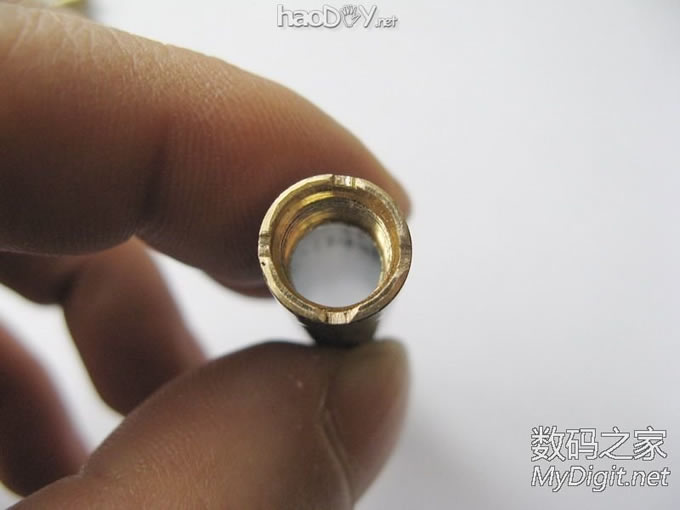

先加工材料 烟杆一头的铜套扩孔

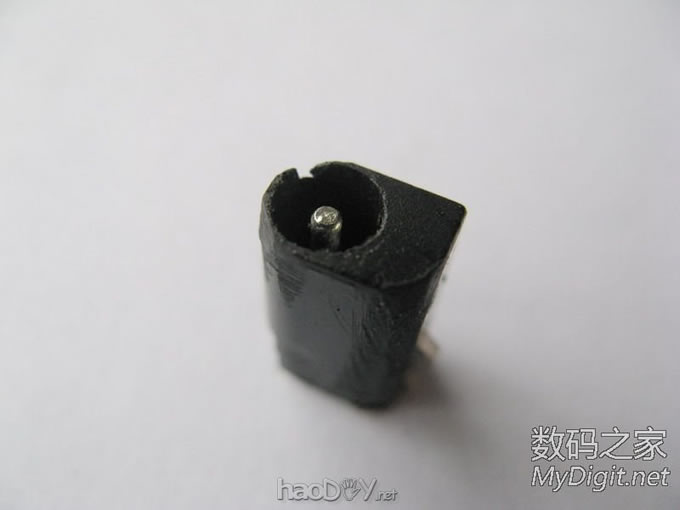

DC插头磨圆、剪线

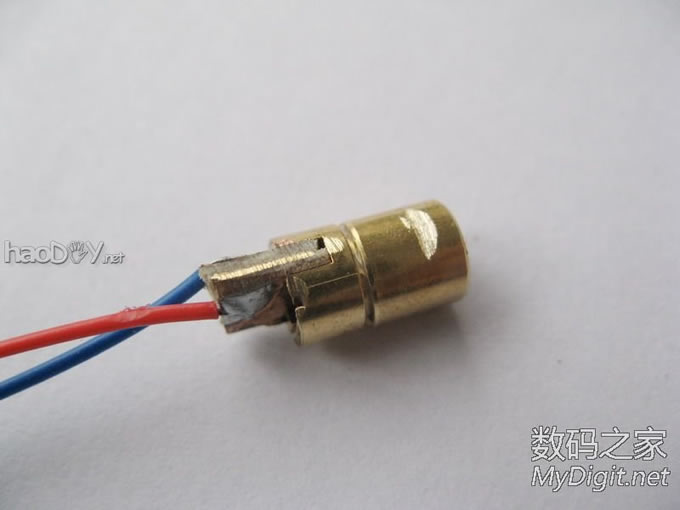

激光头倾斜的板子磨圆（铜壳磨缺口是想找钢丝来卡，没找到就算了）

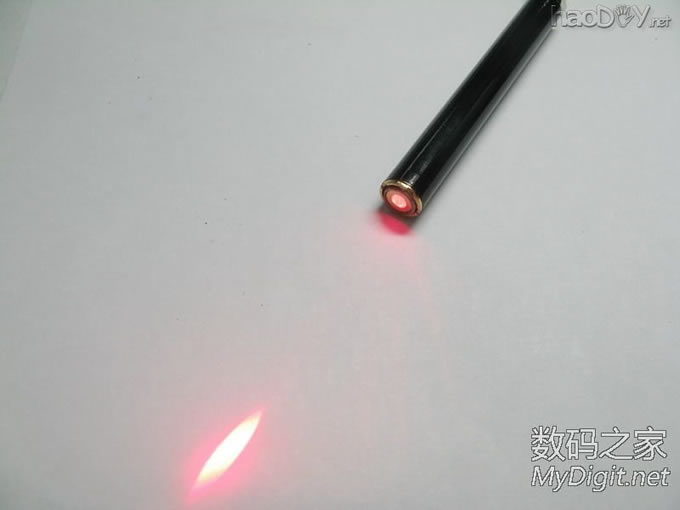

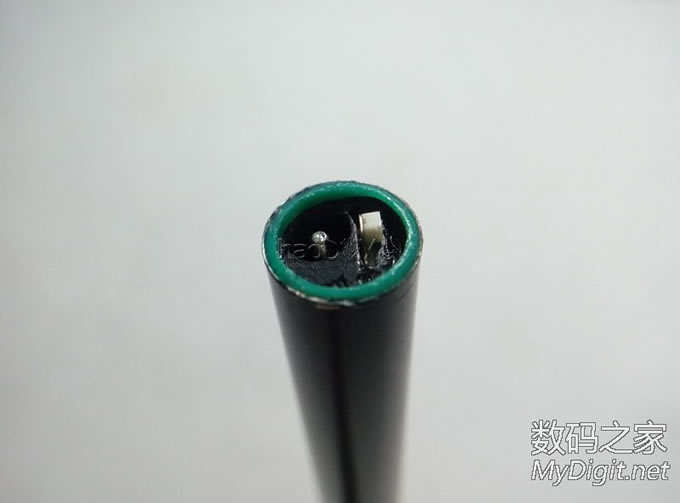

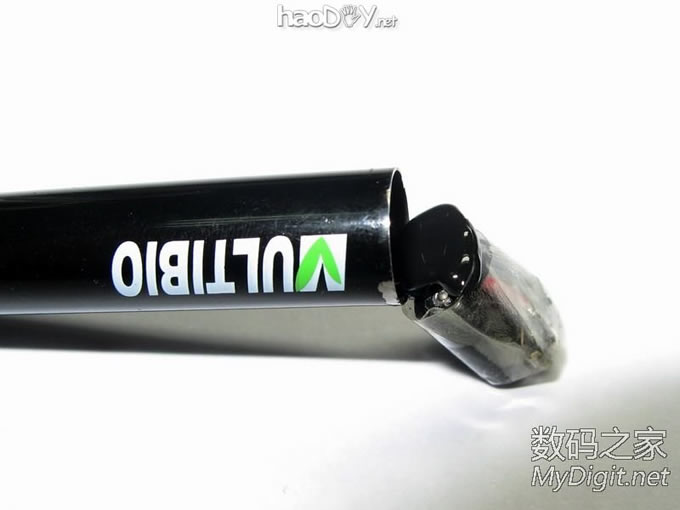

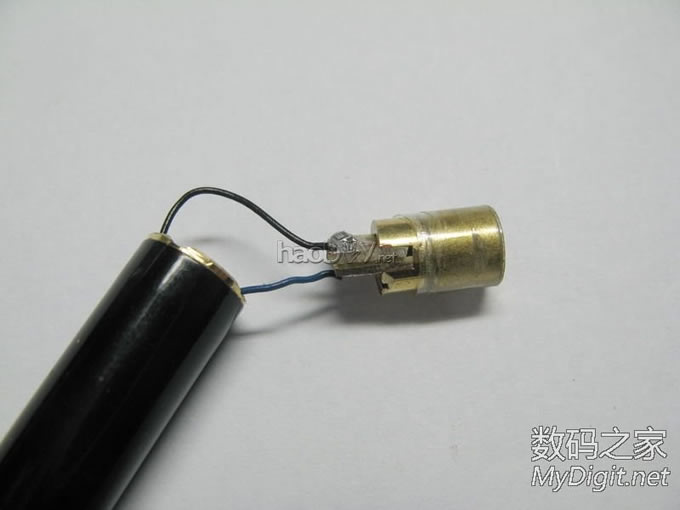

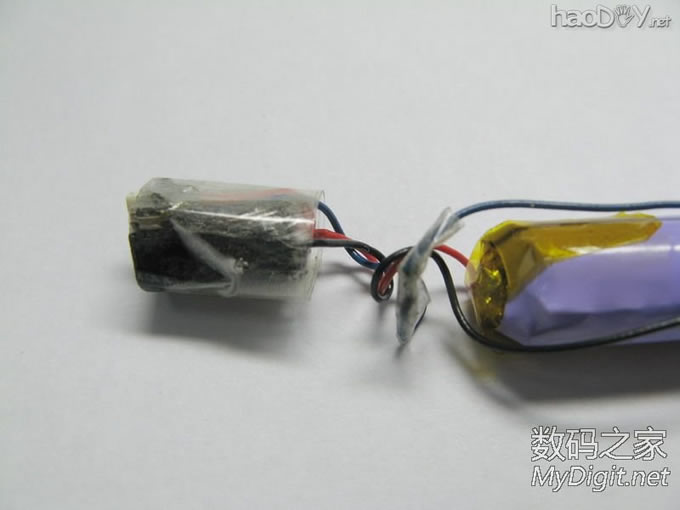

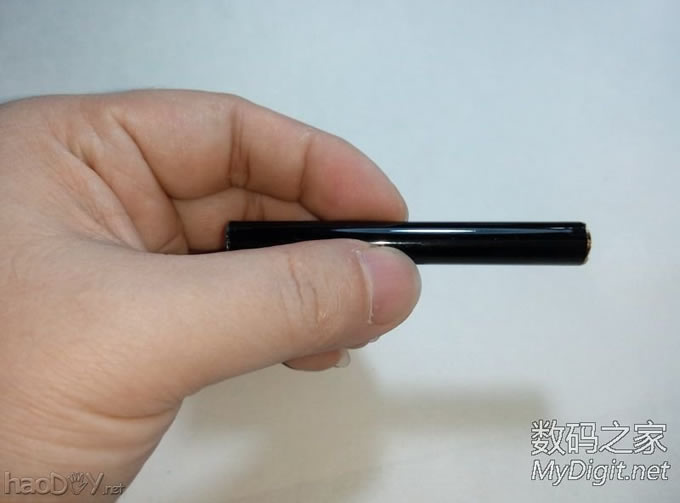

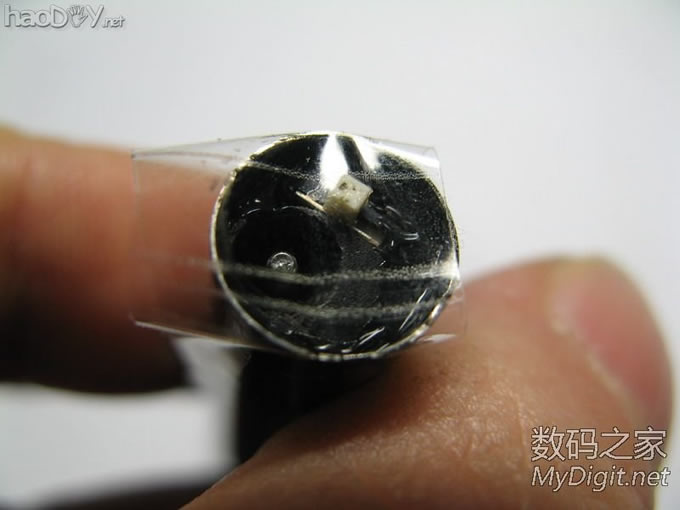

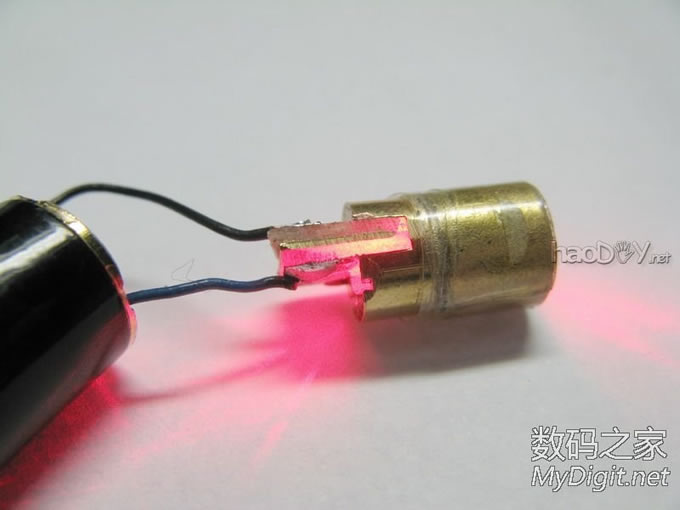

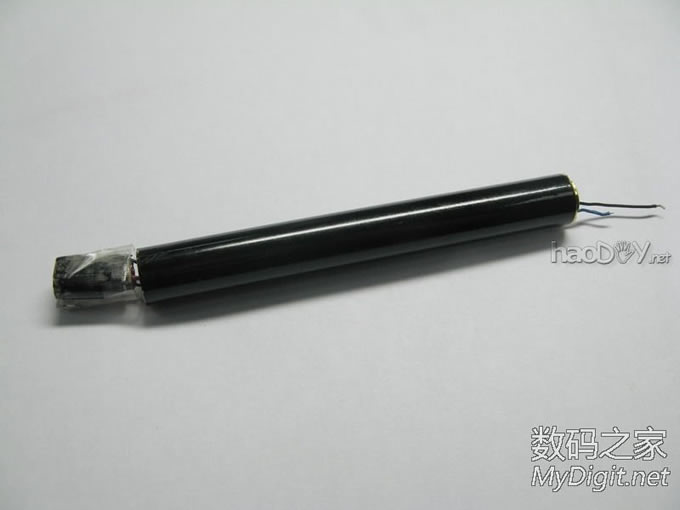

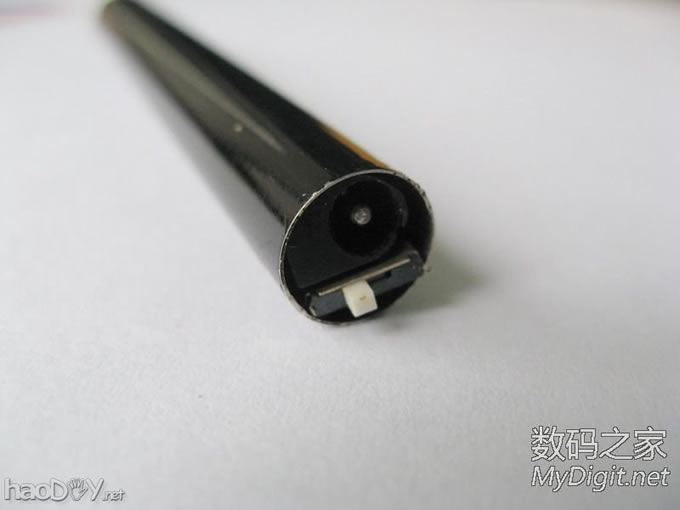

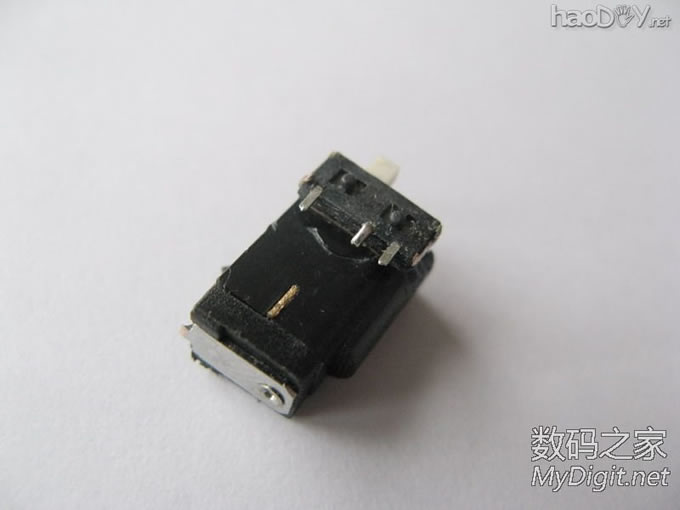

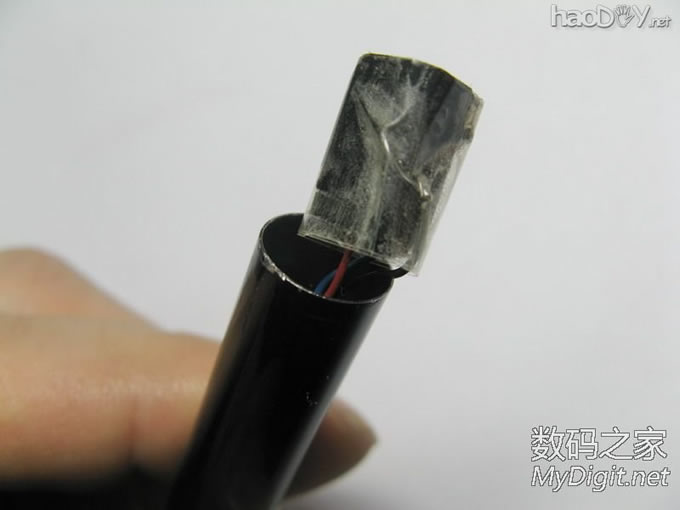

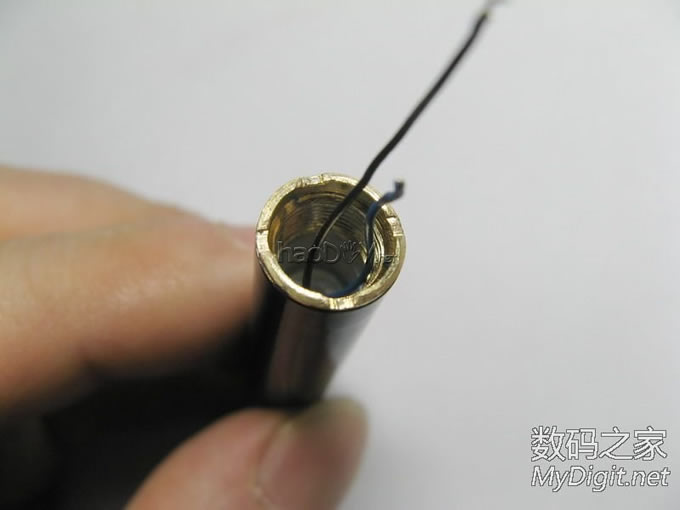

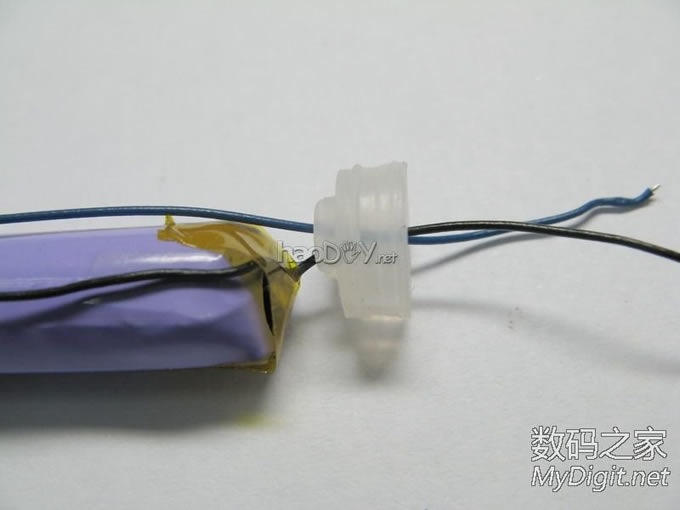

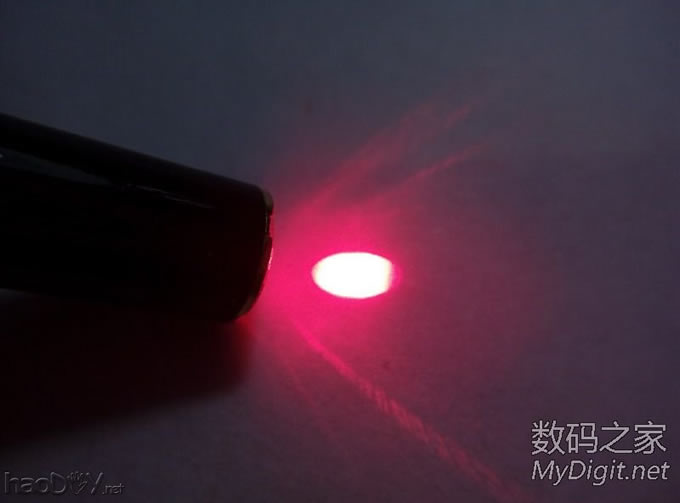

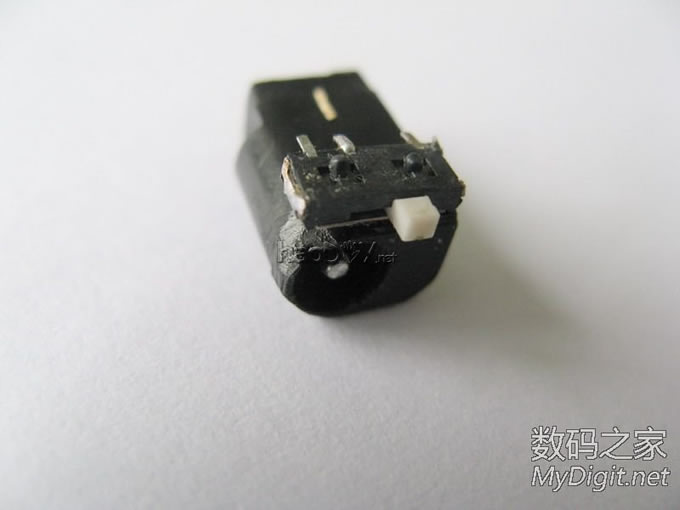

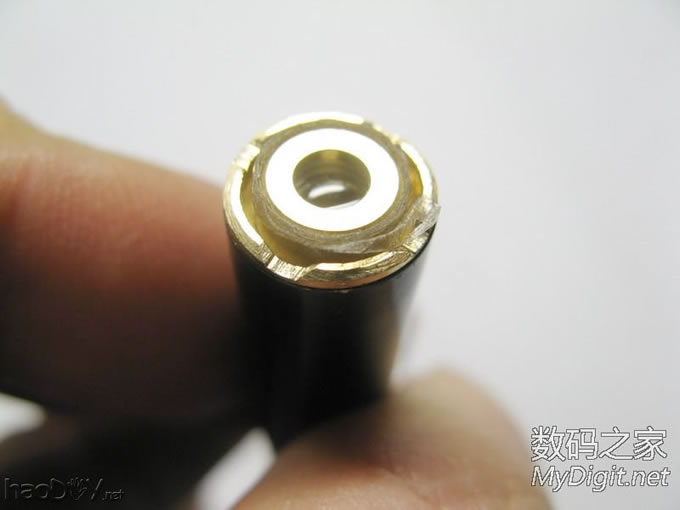

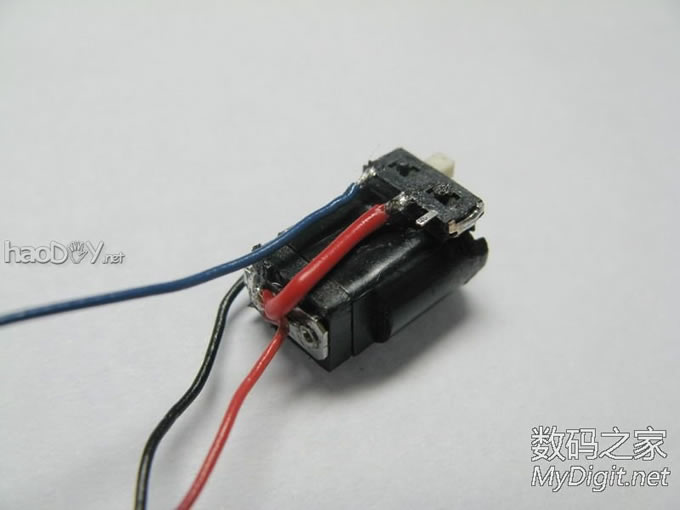

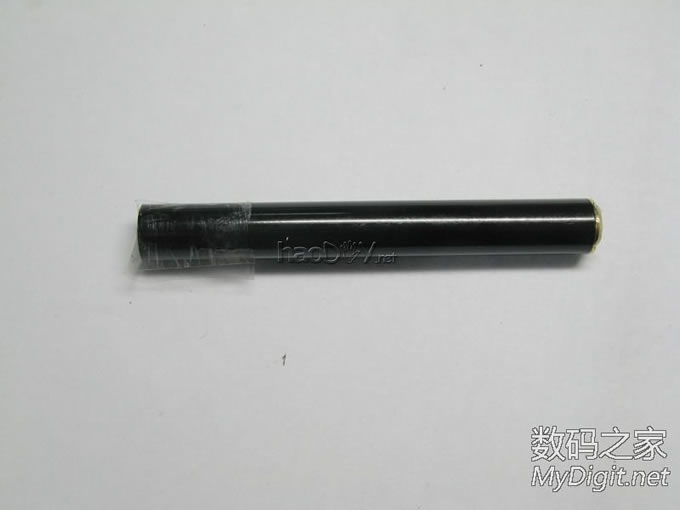

楼下继续 装上试试看，很合适嘛！   用502粘在一起   电池接线  开关、插座和电池焊在一起  看接线  用胶带绝缘  烟杆气流开关的胶圈也用上，做激光头与电池、外壳的绝缘  装进去  插头、开关侧  激光头侧  激光头上缠胶带，不为绝缘，只是便于固定位置，再焊上线  通电试试先，必须亮！    插头后部滴胶绝缘，周围抹一圈插进烟杆里 （热熔胶不方便，还是用的硅橡胶）  用透明胶贴上，等胶固化  激光头侧的样子，切掉多余的胶带 后再卡了条电阻腿在铜套缝隙了（没拍），就更稳固了  就是这样，竖立等固化  由于插头沉下去一截，充电插头的地可能会与不锈钢筒短接（开激光时充电，就可能导致电池正负短路），再加一塑料圈隔离  完成后的样子，算微型吧  看看效果，远处就不拍了，拍了也看不到
这个应该算论坛最小激光笔或激光手电了吧，还带直插充电功能哦！ 后面还要改个专用充电头，配成一套，再找合适的带帽笔夹，套上就完美了！ 欢迎围观、砸M，老规矩！
